การเดินสายอินเทอร์โพเซอร์ PSU
ใช้ส่วนนี้เพื่อทำความเข้าใจกับวิธีเดินสายอินเทอร์โพเซอร์ PSU
เลือกแผนการเดินสายที่สอดคล้องกันตามที่ตั้ง:
หมายเหตุ
- การเชื่อมต่อระหว่างขั้วต่อ: 1↔1, 2↔2, 3↔3, ... n↔n
- เมื่อเดินสาย ตรวจสอบให้แน่ใจว่าเดินสายทั้งหมดอย่างเหมาะสมผ่านช่องร้อยสาย
การเดินสายอินเทอร์โพเซอร์ PSU ไปยังแผงจ่ายไฟ

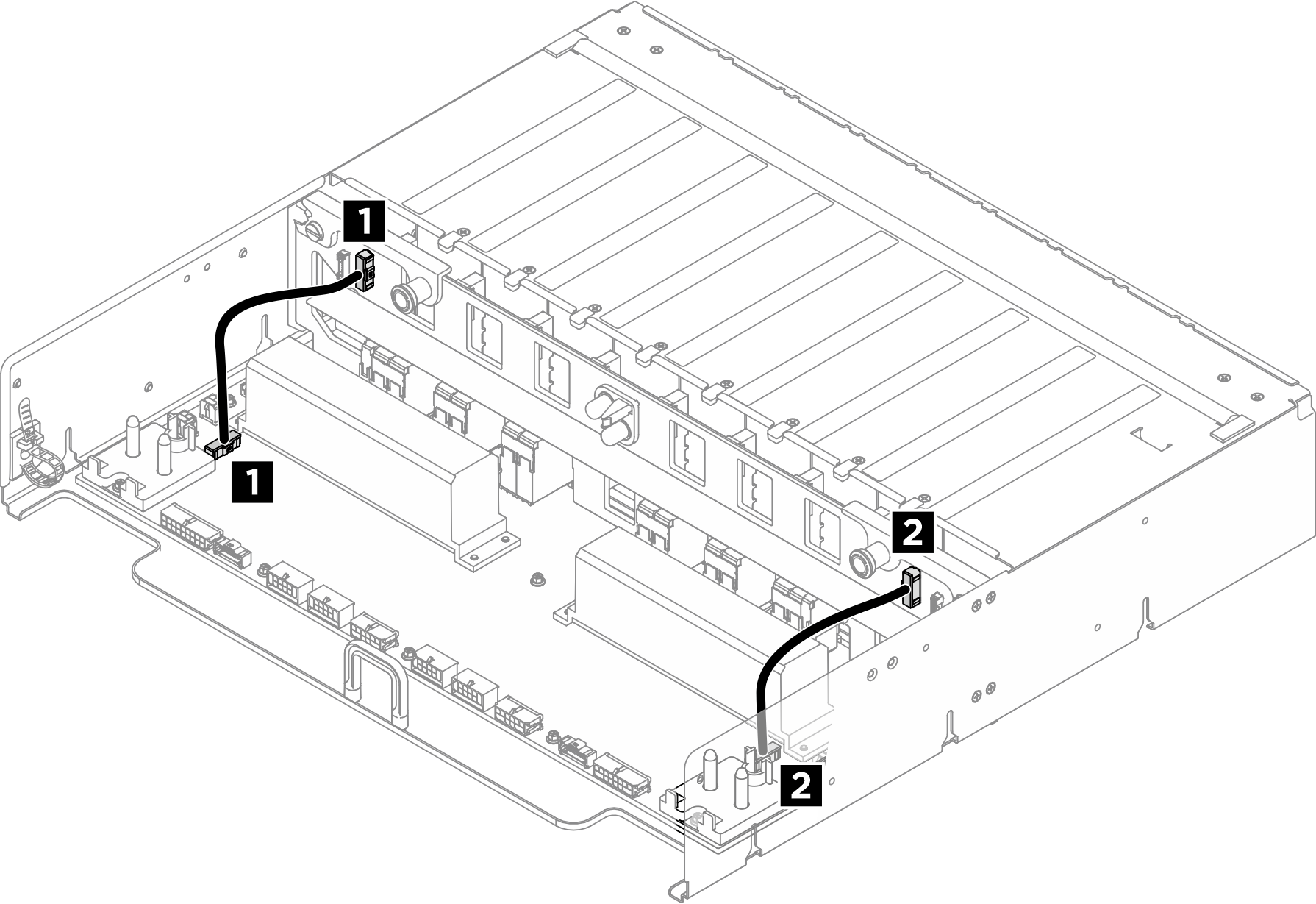

รูปที่ 1. การเดินสายอินเทอร์โพเซอร์ PSU ไปยังแผงจ่ายไฟ
| สาย | จาก | ไปยัง |
|---|---|---|
| 1 | อินเทอร์โพเซอร์ PSU: ขั้วต่อไซด์แบนด์ของแผงจ่ายไฟ 1 (PDB SB1) | แผงจ่ายไฟ: ขั้วต่อไซด์แบนด์ของอินเทอร์โพเซอร์ PSU 1 (PIB SB1) |
| 2 | อินเทอร์โพเซอร์ PSU: ขั้วต่อไซด์แบนด์ของแผงจ่ายไฟ 2 (PDB SB2) | แผงจ่ายไฟ: ขั้วต่อไซด์แบนด์ของอินเทอร์โพเซอร์ PSU 2 (PIB SB2) |
การเดินสายอินเทอร์โพเซอร์ PSU กับแผงระบบ
รูปที่ 2. การเดินสายอินเทอร์โพเซอร์ PSU กับแผงระบบ
| สาย | จาก | ไปยัง |
|---|---|---|
| 1 | อินเทอร์โพเซอร์ PSU: ขั้วต่อไฟฟ้าของแผงระบบ (MB PWR) | 1 แผงระบบ: ขั้วต่อ PDB_0V (PSU_GND) (สายสีดำ) |
| 2 | 2 แผงระบบ: ขั้วต่อ PDB_P12V (PSU_P12V) (สายสีแดง) |
| a | มุมมองจาก PDB และ GPU คอมเพล็กซ์ |
| b | มุมมองจาก CPU คอมเพล็กซ์ |
หมายเหตุ
- เมื่อเดินสายผ่านช่องร้อยสายบนตัวเครื่อง CPU คอมเพล็กซ์ ให้วางสายแผงการวินิจฉัยในตัวและสายการจัดการ GPU ไว้ด้านบนของสายไฟ และให้ขนานกัน ตามที่แสดงใน b
- ตรวจสอบให้แน่ใจว่าไม่ได้วางสายไฟไว้ที่ปลายด้านขวาและด้านซ้ายของท่อ ตามที่แสดงใน a
