การเดินสายแผงควบคุมพัดลม

ใช้ส่วนนี้เพื่อทำความเข้าใจวิธีเดินสายสำหรับแผงควบคุมพัดลมด้านหน้าหรือด้านหลัง

เลือกแผนการเดินสายที่สอดคล้องกันตามที่ตั้งของแผงควบคุมพัดลม:
หมายเหตุ
  • การเชื่อมต่อระหว่างขั้วต่อ: 11, 22, 33, ... nn
  • เมื่อเดินสาย ตรวจสอบให้แน่ใจว่าเดินสายทั้งหมดอย่างเหมาะสมผ่านช่องร้อยสาย

แผงควบคุมพัดลมด้านหน้า

หมายเหตุ
  • สำหรับ H100/H200 GPU ให้เดินสายแผงควบคุมพัดลมด้านหน้าผ่านตัวยึดสาย GPU ตามที่แสดงในภาพ
  • สำหรับ B200 GPU ให้เดินสายแผงควบคุมพัดลมด้านหน้าผ่านท่อตามที่แสดงในภาพ

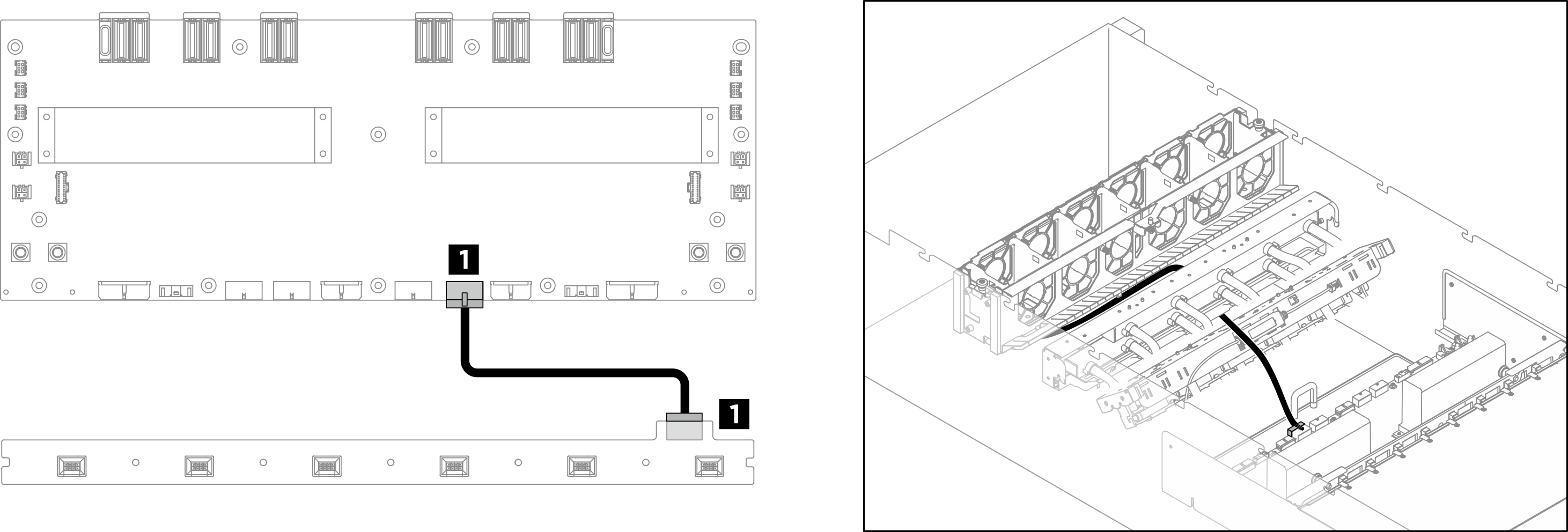

รูปที่ 1. การเดินสายแผงควบคุมพัดลมด้านหน้าสำหรับ H100/H200 GPU
Front fan control board cable routing for H100/H200 GPU

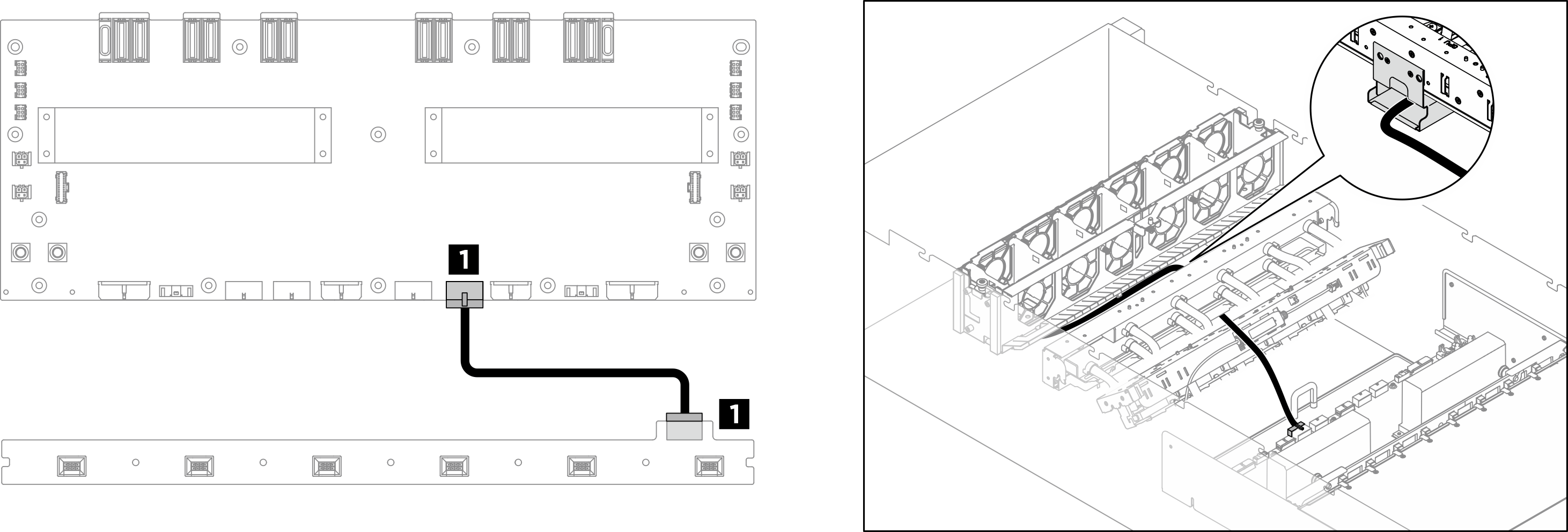

รูปที่ 2. การเดินสายแผงควบคุมพัดลมด้านหน้าสำหรับ B200 GPU
Front fan control board cable routing for B200 GPU
สายจากไปยังป้าย
1แผงควบคุมพัดลมด้านหน้า: ขั้วต่อไฟฟ้าแผงจ่ายไฟ: ขั้วต่อไฟฟ้าของแผงควบคุมพัดลมด้านหน้า (FRONT FAN PWR/F-FAN PWR)
  • F-Fan PWR
  • F-Fan PWR

แผงควบคุมพัดลมด้านหลัง

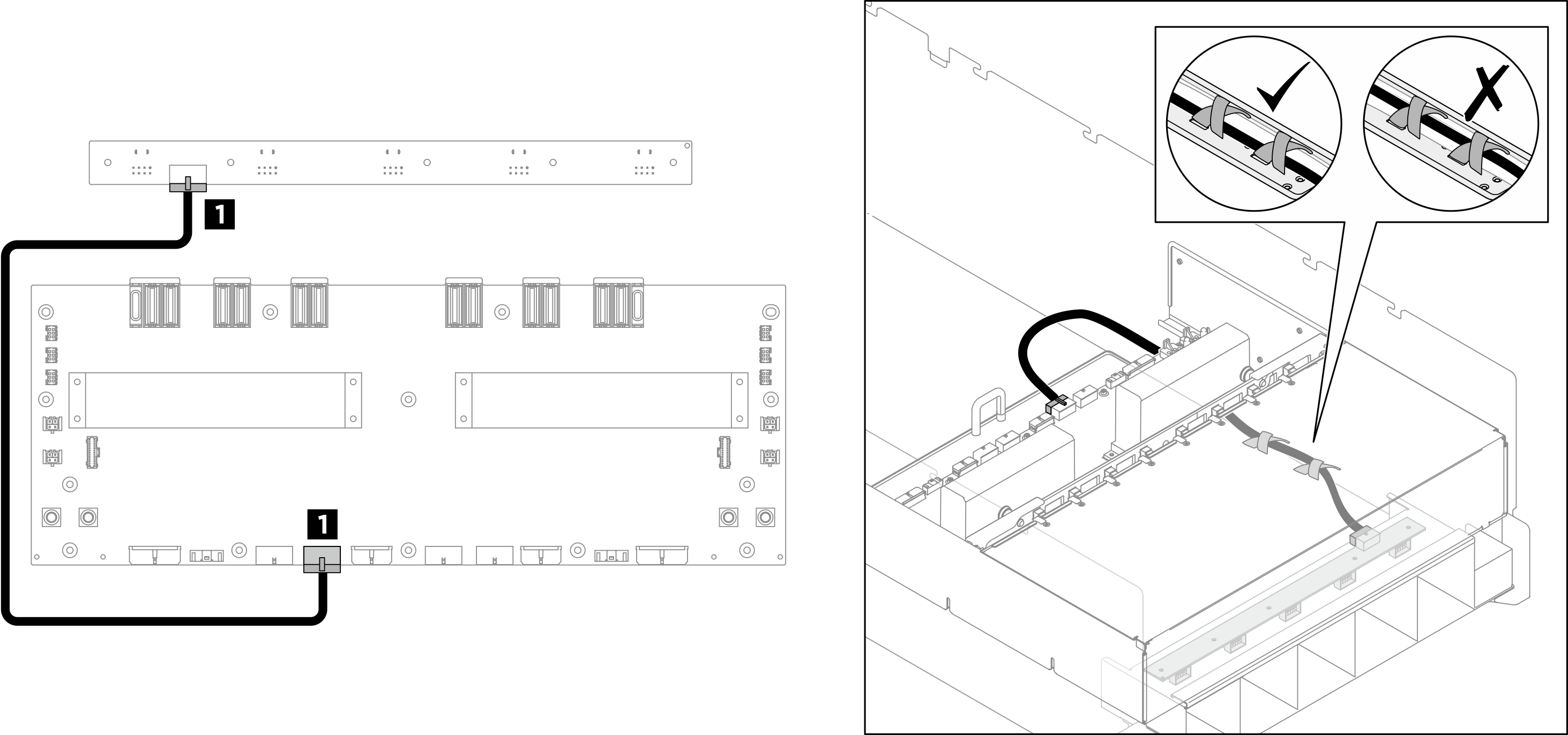

รูปที่ 3. การเดินสายแผงควบคุมพัดลมด้านหลัง
Rear fan control board cable routing
สายจากไปยังป้าย
1แผงควบคุมพัดลมด้านหลัง: ขั้วต่อไฟฟ้าแผงจ่ายไฟ: ขั้วต่อไฟฟ้าของแผงควบคุมพัดลมด้านหลัง (REAR FAN PWR2/R-FAN PWR2)
  • R-Fan PWR2
  • R-Fan PWR
หมายเหตุ
เมื่อยึดสายบนตัวยึดสายยาง ตรวจสอบให้แน่ใจว่าไม่ได้เดินสายที่ด้านบนของสายยาง
