팬 컨트롤 보드 케이블 배선
이 섹션을 사용하여 앞면 또는 뒷면 팬 컨트롤 보드의 케이블 배선에 대해 알아보십시오.
팬 컨트롤 보드의 위치에 따라 해당하는 배선 계획을 선택하십시오.
주
- 커넥터 간 연결: 1↔1, 2↔2, 3↔3, ... n↔n
- 케이블을 배선할 때 모든 케이블이 케이블 가이드를 통과하여 올바르게 배선되었는지 확인하십시오.
앞면 팬 컨트롤 보드

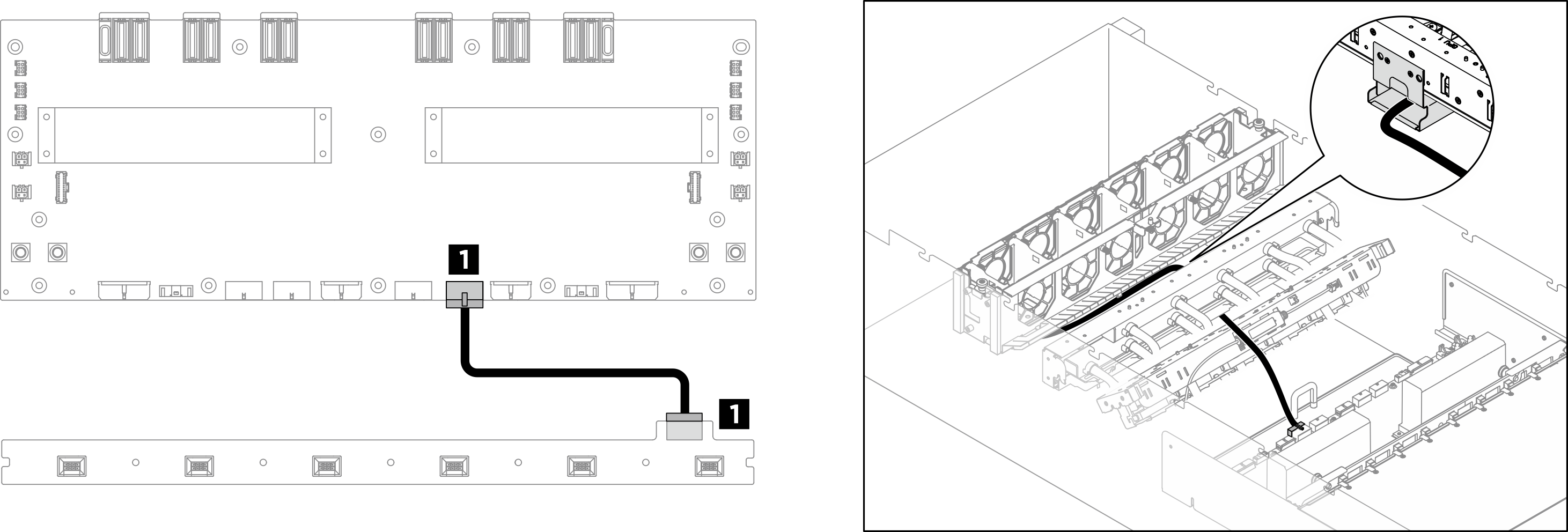

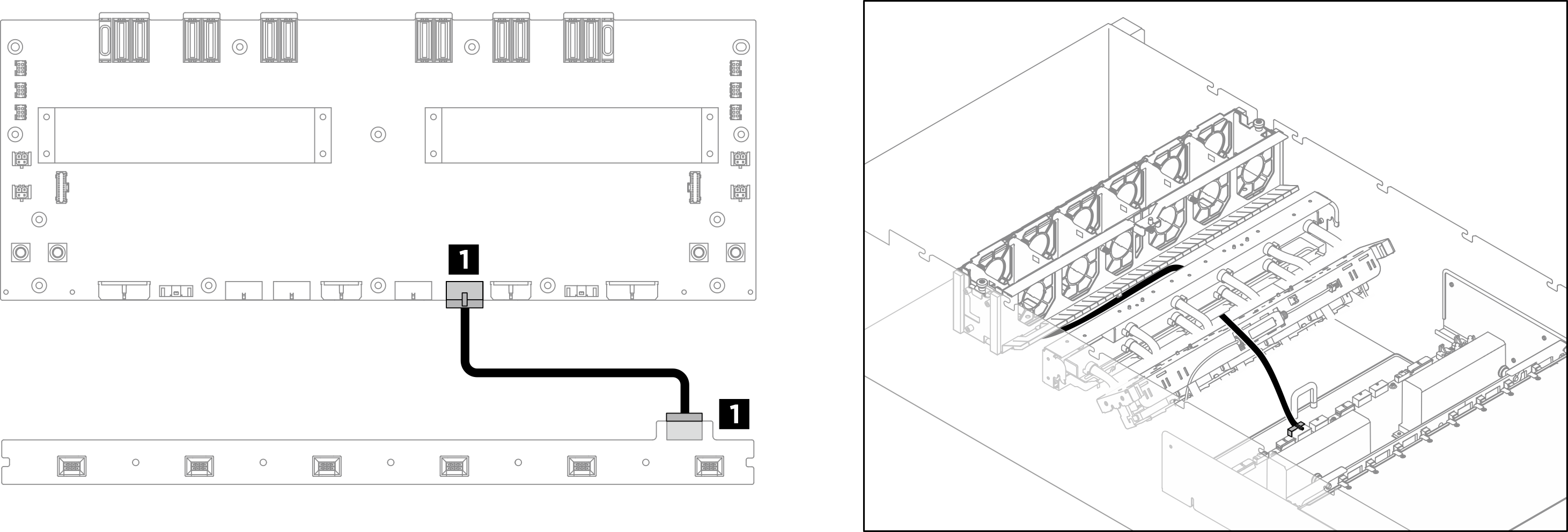

그림 1. 앞면 팬 컨트롤 보드 케이블 배선
| 케이블 | 시작 | 끝 | 레이블 |
|---|---|---|---|
| 1 | 앞면 팬 컨트롤 보드: 전원 커넥터 | 전원 분배 보드: 앞면 팬 컨트롤 보드 전원 커넥터(FRONT FAN PWR) |
|
주
GPU 케이블 홀더를 통해 앞면 팬 컨트롤 보드 케이블을 배선합니다.
뒷면 팬 컨트롤 보드

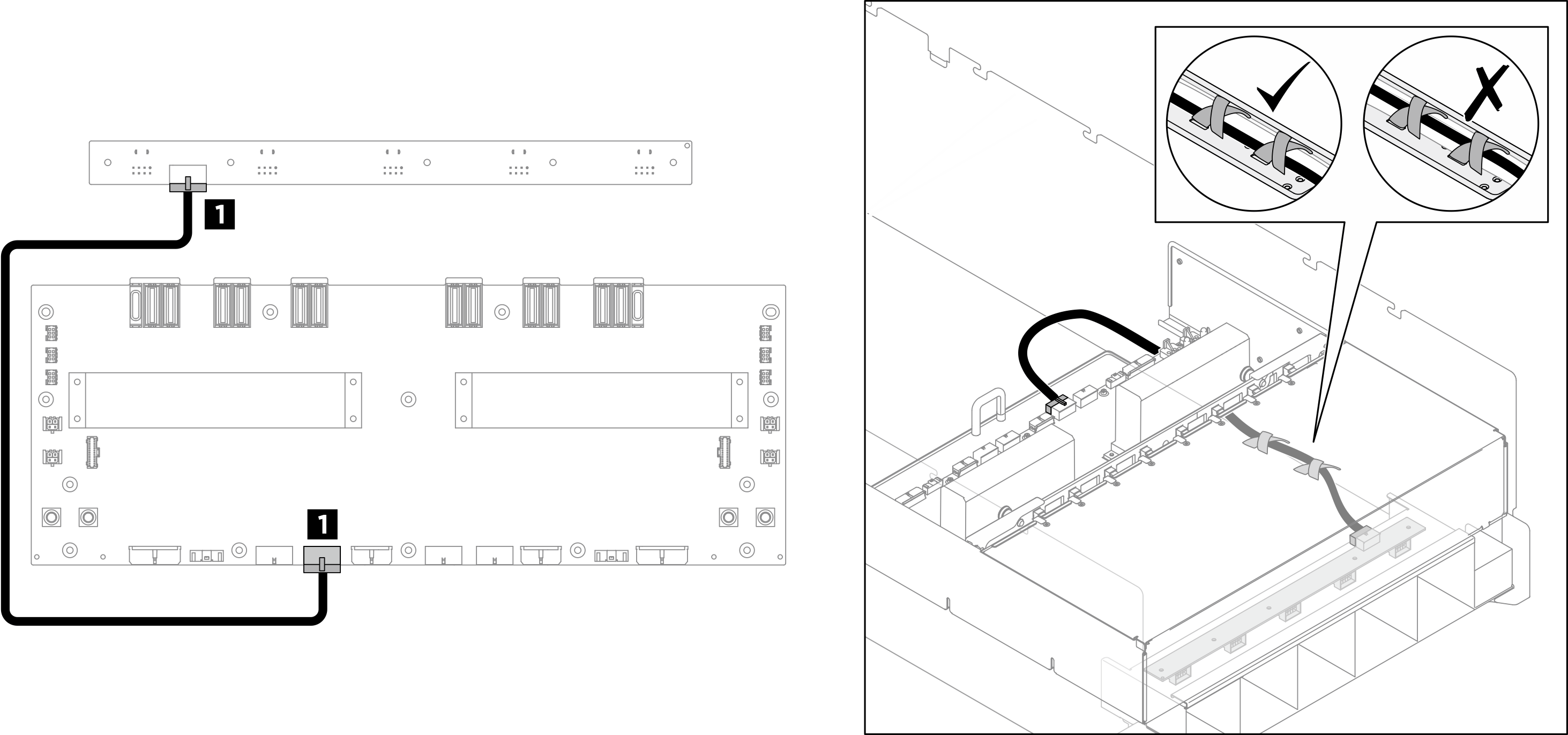

그림 2. 뒷면 팬 컨트롤 보드 케이블 배선
| 케이블 | 시작 | 끝 | 레이블 |
|---|---|---|---|
| 1 | 뒷면 팬 컨트롤 보드: 전원 커넥터 | 전원 분배 보드: 뒷면 팬 컨트롤 보드 전원 커넥터(REAR FAN PWR2) |
|
주
센서 케이블을 호스 홀더에 고정할 때 호스 위에 케이블을 배선하지 않도록 하십시오.
