Instradamento dei cavi della scheda di controllo della ventola

Utilizzare questa sezione per comprendere l'instradamento dei cavi della scheda di controllo della ventola anteriore o posteriore.

In base alla posizione della scheda di controllo della ventola, selezionare il piano di instradamento corrispondente:
Nota
  • Connessioni tra i connettori; 11, 22, 33, ... nn
  • Quando si instradano i cavi, verificare che tutti siano instradati correttamente attraverso le apposite guide.

Scheda di controllo della ventola anteriore

Nota
  • Per la GPU H100/H200, instradare il cavo della scheda di controllo della ventola anteriore attraverso il fermacavo GPU come illustrato.
  • Per la GPU B200, instradare il cavo della ventola anteriore della scheda di controllo attraverso i tubi come illustrato.

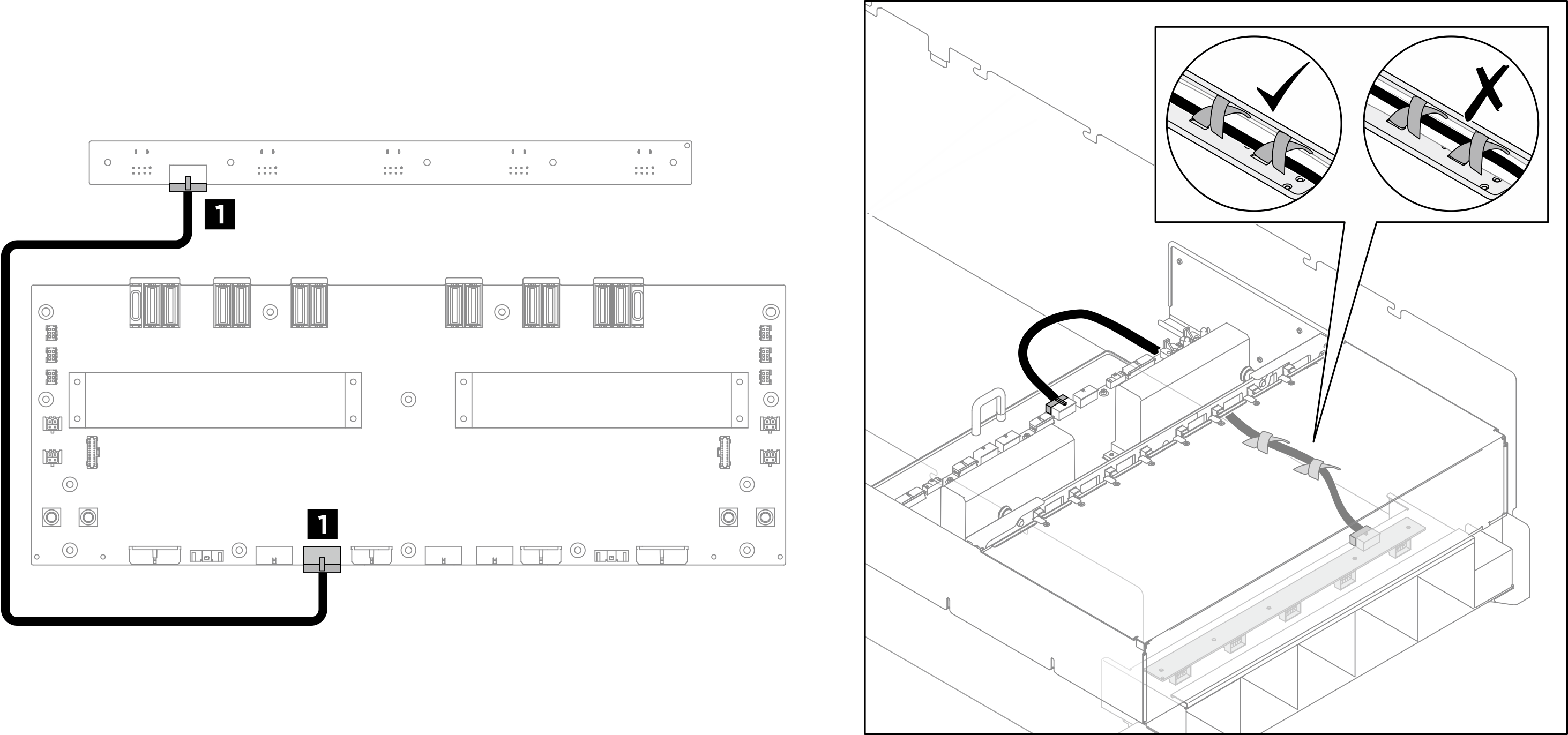

Figura 1. Instradamento dei cavi della scheda di controllo della ventola anteriore per la GPU H100/H200
Front fan control board cable routing for H100/H200 GPU

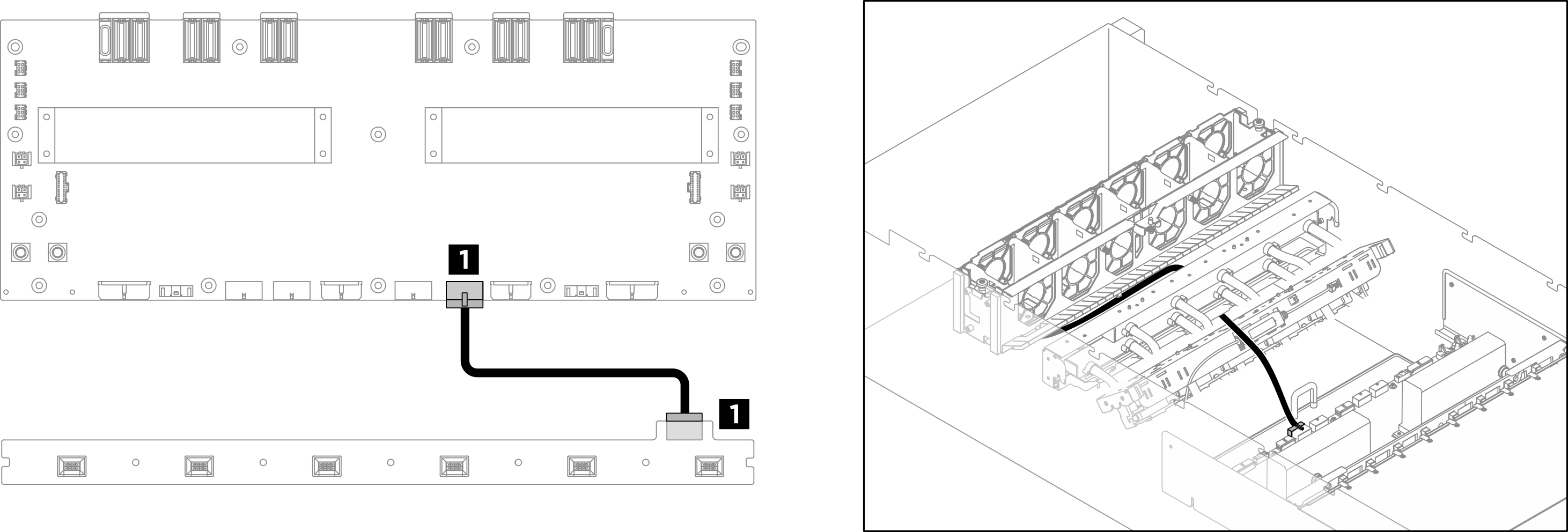

Figura 2. Instradamento dei cavi della scheda di controllo della ventola anteriore per la GPU B200
Front fan control board cable routing for B200 GPU
CavoDaAEtichetta
1Scheda di controllo della ventola anteriore: connettore di alimentazioneScheda di distribuzione dell'alimentazione: connettore di alimentazione della scheda di controllo della ventola anteriore (FRONT FAN PWR / F-FAN PWR)
  • F-Fan PWR
  • F-Fan PWR

Scheda di controllo della ventola posteriore

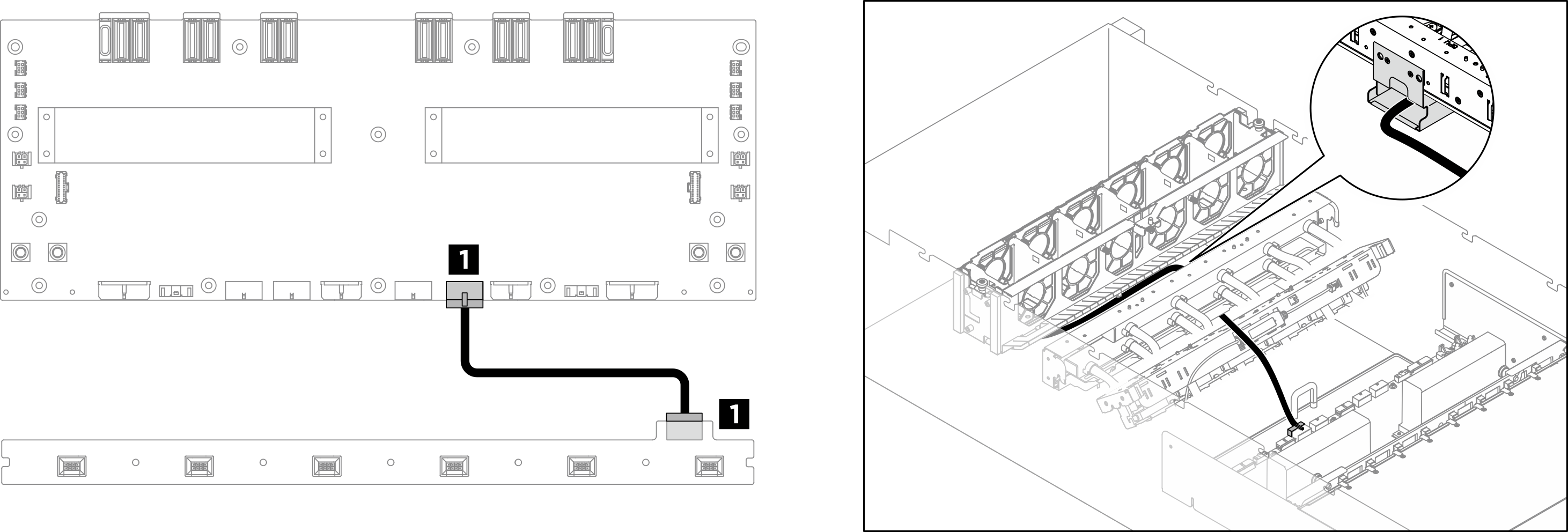

Figura 3. Instradamento del cavo della scheda di controllo della ventola posteriore
Rear fan control board cable routing
CavoDaAEtichetta
1Scheda di controllo della ventola posteriore: connettore di alimentazioneScheda di distribuzione dell'alimentazione: connettore di alimentazione della scheda di controllo della ventola posteriore (REAR FAN PWR2 / R-FAN PWR2)
  • R-Fan PWR2
  • R-Fan PWR
Nota
Quando si fissano i cavi sul supporto del tubo, assicurarsi di non instradare i cavi sopra i tubi.
