Instradamento dei cavi della scheda dello switch PCIe
Utilizzare questa sezione per comprendere l'instradamento dei cavi della scheda dello switch PCIe.
Attenzione
Attenersi scrupolosamente alle istruzioni riportate di seguito per evitare di danneggiare i socket dei cavi sulla scheda di sistema. Un qualsiasi danno ai socket dei cavi potrebbe richiedere la sostituzione della scheda di sistema.
Collegare i connettori dei cavi verticalmente o orizzontalmente allineandoli agli orientamenti dei socket dei cavi corrispondenti, evitando qualsiasi inclinazione.
- Per scollegare i cavi dalla scheda di sistema, procedere nel modo seguente:
Tenere premuti tutti i fermi, le linguette di rilascio o i blocchi sui connettori dei cavi per rilasciare i connettori dei cavi.
- Rimuovere i connettori dei cavi verticalmente o orizzontalmente allineandoli agli orientamenti dei socket dei cavi corrispondenti, evitando qualsiasi inclinazione.NotaI connettori dei cavi potrebbero avere un aspetto diverso da quelli presenti nell'illustrazione, ma la procedura di rimozione è identica.
In base alla posizione, selezionare il piano di instradamento corrispondente:
Se si sta sostituendo un vecchio cavo di segnale della scheda dello switch PCIe con uno nuovo, eseguire la prepiegatura del cavo prima di collegarlo alla scheda dello switch PCIe:
Al termine dell'instradamento, raggruppare i cavi con le fascette corrispondenti alla relativa posizione:
Nota
- Connessioni tra i connettori; 1↔1, 2↔2, 3↔3, ... n↔n
- Quando si instradano i cavi, verificare che tutti i cavi siano instradati correttamente attraverso le apposite guide.
Instradamento dei cavi di segnale della scheda dello switch PCIe
Cavi di segnale
| Cavo | Da | A | Etichetta | Prepiegatura |
|---|---|---|---|---|
| 1 | Scheda dello switch PCIe: Connettore MCIO 1 (MCIO1) | 1a Scheda di sistema: Connettore MCIO 1 (MCIO1A) |
| Direzione di prepiegatura B |
| 1b Scheda di sistema: Connettore MCIO 1 (MCIO1B) |
| |||
| 2 | Scheda dello switch PCIe: Connettore MCIO 2 (MCIO2) | 2a Scheda di sistema: Connettore MCIO 9 (MCIO9A) |
| Direzione di prepiegatura B |
| 2b Scheda di sistema: Connettore MCIO 9 (MCIO9B) |
| |||
| 3 | Scheda dello switch PCIe: Connettore MCIO 3 (MCIO3) Nota
| 3a Scheda di sistema: Connettore MCIO 2 (MCIO2B) |
| Direzione di prepiegatura A |
| 3b Scheda di sistema: Connettore MCIO 2 (MCIO2A) |
| |||
| 4 | Scheda dello switch PCIe: Connettore MCIO 4 (MCIO4) | 4a Scheda di sistema: Connettore MCIO 3 (MCIO3A) |
| Direzione di prepiegatura A |
| 4b Scheda di sistema: Connettore MCIO 3 (MCIO3B) |
| |||
| 5 | Scheda dello switch PCIe: Connettore MCIO 5 (MCIO5) Nota
| 5a Scheda di sistema: Connettore MCIO 5 (MCIO5B) |
| Direzione di prepiegatura B |
| 5b Scheda di sistema: Connettore MCIO 5 (MCIO5A) |
| |||
| 6 | Scheda dello switch PCIe: Connettore MCIO 6 (MCIO6) | 6a Scheda di sistema: Connettore MCIO 10 (MCIO10A) |
| Direzione di prepiegatura B |
| 6b Scheda di sistema: Connettore MCIO 10 (MCIO10B) |
| |||
| 7 | Scheda dello switch PCIe: Connettore MCIO 7 (MCIO7) | 7a Scheda di sistema: Connettore MCIO 6 (MCIO6A) |
| Direzione di prepiegatura A |
| 7b Scheda di sistema: connettore MCIO 6 (MCIO6B) |
| |||
| 8 | Scheda dello switch PCIe: Connettore MCIO 8 (MCIO8) Nota
| 8a Scheda di sistema: connettore MCIO 7 (MCIO7B) |
| Direzione di prepiegatura A |
| 8b Scheda di sistema: Connettore MCIO 7 (MCIO7A) |
|
Prepiegatura per i cavi di segnale della scheda dello switch PCIe
| 1 | Direzione di prepiegatura A |
| 2 | Direzione di prepiegatura B |
Utilizzare un cacciavite Phillips o un cacciavite a testa piatta come strumento.
Posizionare il cacciavite con un angolo di 45 gradi rispetto al connettore. Piegare il cavo con cautela come illustrato.
Vedere la figura seguente per la direzione di prepiegatura:
Instradamento dei cavi di gestione della GPU
Cavo di gestione GPU
Figura 1. Instradamento dei cavi della scheda dello switch PCIe (cavo di gestione GPU)
| Cavo | Da | A | Etichetta |
|---|---|---|---|
| 1 | Scheda switch PCIe: Connettore di gestione della GPU (MGMT) | Scheda di sistema: Connettore laterale dello switch PCIe (PCIE SW SIDEBAND) |
|
Nota
Assicurarsi di tenere il cavo di gestione della GPU più in basso del segno circolare sullo chassis, come illustrato.
Instradamento dei cavi laterali e di alimentazione della scheda dello switch PCIe

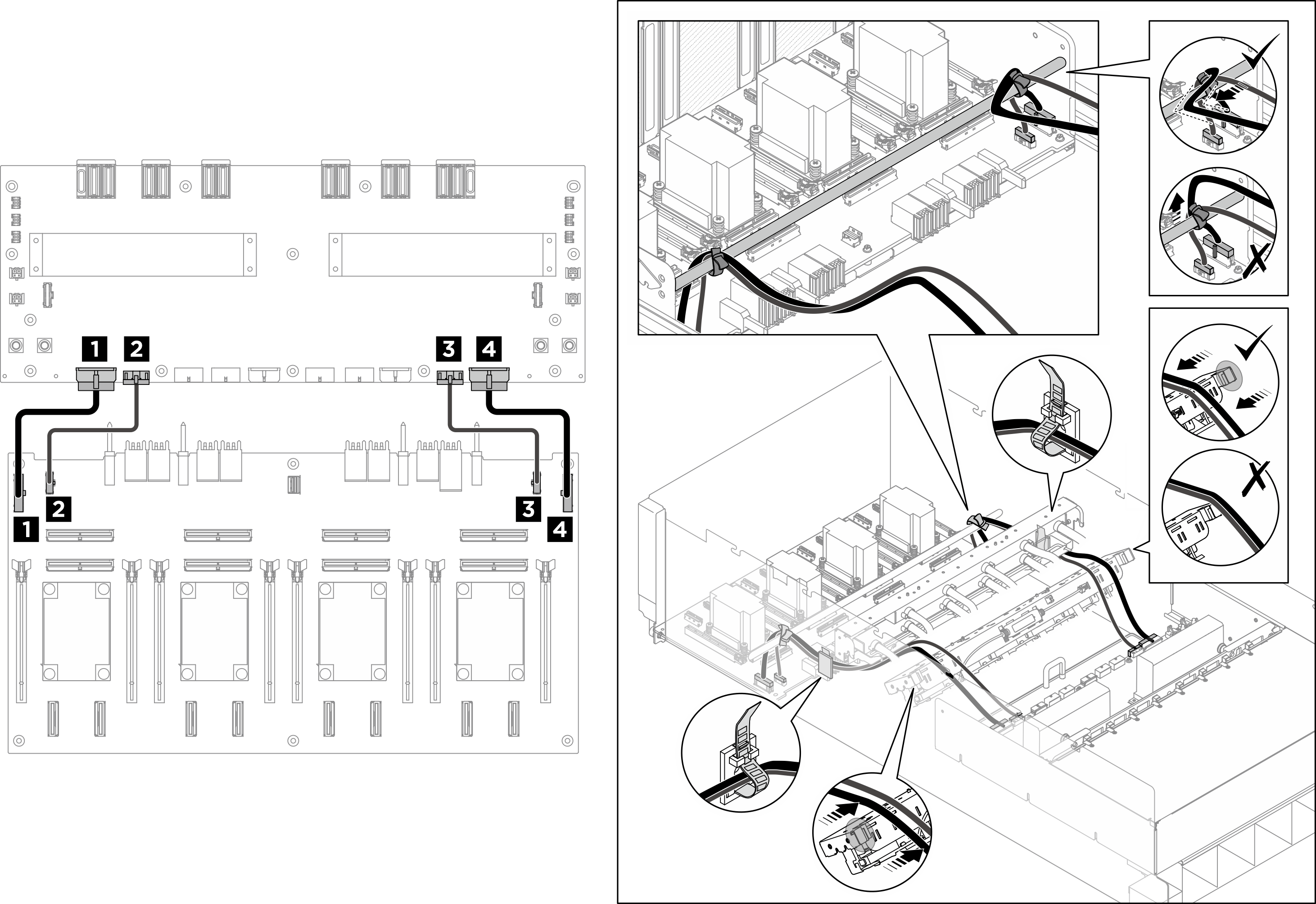

Figura 2. Instradamento dei cavi della scheda dello switch PCIe (cavi di alimentazione e laterali)
| Cavo | Da | A |
|---|---|---|
| 1 | Scheda dello switch PCIe: Connettore di alimentazione 1 della scheda di distribuzione dell'alimentazione (PDB PWR1) | Scheda dello switch PCIe: Connettore di alimentazione 1 della scheda di distribuzione dell'alimentazione (FRONT RISER PWR1) |
| 2 | Scheda dello switch PCIe: Connettore laterale 1 della scheda di distribuzione dell'alimentazione (PDB SB1) | Scheda di distribuzione dell'alimentazione: Connettore laterale 1 della scheda dello switch PCIe (SWSB1) |
| 3 | Scheda dello switch PCIe: Connettore di alimentazione 2 della scheda di distribuzione dell'alimentazione (PDB PWR2) | Scheda di distribuzione dell'alimentazione: Connettore di alimentazione 2 della scheda dello switch PCIe (FRONT RISER PWR2) |
| 4 | Scheda dello switch PCIe: Connettore laterale 2 della scheda di distribuzione dell'alimentazione (PDB SB2) | Scheda di distribuzione dell'alimentazione: Connettore laterale 2 della scheda dello switch PCIe (SWSB2) |
Nota
Assicurarsi di non posizionare i cavi del sensore sulle estremità destra e sinistra del collettore.
Dopo aver terminato
Figura 3. Fissaggio dei cavi con le fascette
Raggruppamento dei cavi collegati alla scheda dello switch PCIe
Dividere i cavi collegati alla scheda dello switch PCIe in sei gruppi e fissarli con le fascette alla barra trasversale.
| Bundle | Cavo | Connettore (sulla scheda dello switch PCIe) |
| 1 |
|
|
| 2 |
|
|
| 3 |
|
|
| 4 |
|
|
| 5 |
|
|
| 6 |
|
|
Raggruppamento dei cavi collegati alla scheda di sistema
Dividere i cavi di segnale della scheda dello switch PCIe in quattro gruppi e fissarli con le fascette come illustrato.
| Bundle | Cavo | Connettore (sulla scheda di sistema) |
| 1 |
|
|
| 2 |
|
|
| 3 |
|
|
| 4 |
|
|
Raggruppamento dei cavi sul lato del backplane dell'unità anteriore
Dividere i cavi di segnale e di alimentazione del backplane dell'unità, il cavo di gestione della GPU, i cavi del modulo I/O anteriore e il cavo del pannello di diagnostica integrato in quattro gruppi e fissarli con le fascette come illustrato.
| Bundle | Cavo | Connettore |
| 1 |
|
|
| 2 |
|
|
| 3 |
|
|
| 4 |
|
|
