การเดินสายแผงสวิตช์ PCIe

การเดินสายสัญญาณแผงสวิตช์ PCIe​

สายสัญญาณ

งอสายล่วงหน้าสำหรับสายสัญญาณบอร์ดสวิตช์ PCIe​

1	ทิศทางของการงอล่วงหน้า A
2	ทิศทางของการงอล่วงหน้า B

ใช้ไขควงปากแฉกหรือไขควงปากแบนเป็นเครื่องมือ

วางไขควงทำมุม 45 องศากับขั้วต่อ งอสายอย่างระมัดระวังตามภาพ

ดูภาพประกอบต่อไปนี้สำหรับทิศทางการงอล่วงหน้า:

การเดินสายการจัดการ GPU​

สายการจัดการ GPU

รูปที่ 1. การเดินสายแผงสวิตช์ PCIe (สายการจัดการ GPU)

สาย	จาก	ไปยัง
1	แผงสวิตช์ PCIe: ขั้วต่อการจัดการ GPU (MGMT)	แผงระบบ: ขั้วต่อไซด์แบนด์ของสวิตช์ PCIe (PCIE SW SIDEBAND)

หมายเหตุ

ตรวจสอบให้แน่ใจว่าสายการจัดการ GPU อยู่ต่ำกว่าเครื่องหมายวงกลมบนตัวเครื่องตามภาพ

การเดินสายไฟแผงสวิตช์ PCIe และสายไซด์แบนด์​

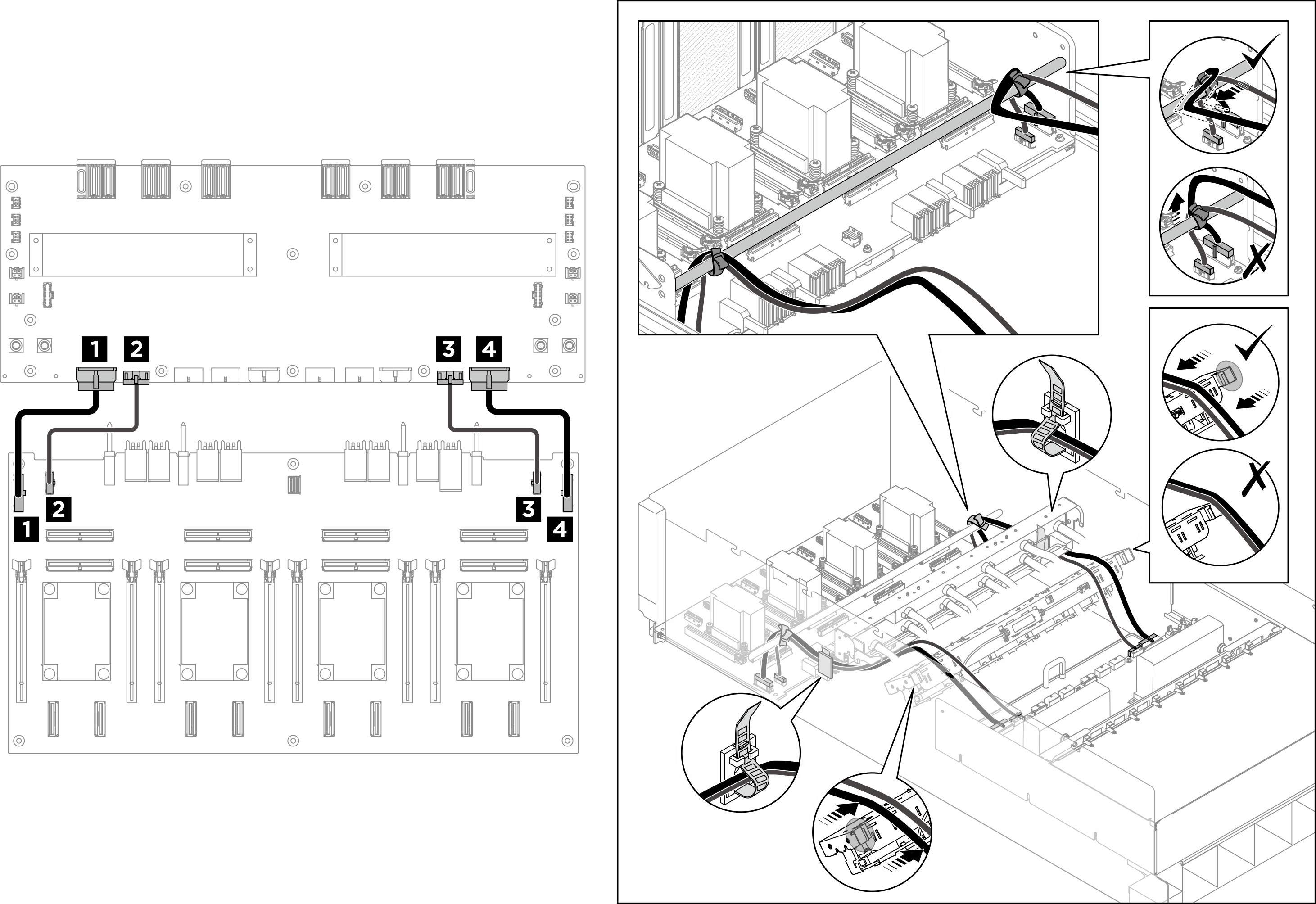

รูปที่ 2. การเดินสายแผงสวิตช์ PCIe (สายไฟและสายไซด์แบนด์)

สาย	จาก	ไปยัง
1	แผงสวิตช์ PCIe: ขั้วต่อไฟฟ้าแผงจ่ายไฟ 1 (PDB PWR1)	แผงจ่ายไฟ: ขั้วต่อไฟฟ้าแผงสวิตช์ PCIe 1 (FRONT RISER PWR1)
2	แผงสวิตช์ PCIe: ขั้วต่อไซด์แบนด์ของแผงจ่ายไฟ 1 (PDB SB1)	แผงจ่ายไฟ: ขั้วต่อไซด์แบนด์ของแผงสวิตช์ PCIe 1 (SWSB1)
3	แผงสวิตช์ PCIe: ขั้วต่อไฟฟ้าแผงจ่ายไฟ 2 (PDB PWR2)	แผงจ่ายไฟ: ขั้วต่อไฟฟ้าแผงสวิตช์ PCIe 2 (FRONT RISER PWR2)
4	แผงสวิตช์ PCIe: ขั้วต่อไซด์แบนด์ของแผงจ่ายไฟ 2 (PDB SB2)	แผงจ่ายไฟ: ขั้วต่อไซด์แบนด์ของแผงสวิตช์ PCIe 2 (SWSB2)

หลังจากดำเนินการเสร็จ

รูปที่ 3. การยึดสายด้วยตัวรัด

มัดสายที่เชื่อมต่อกับแผงสวิตช์ PCIe​

แบ่งสายที่เชื่อมต่อกับแผงสวิตช์ PCIe ออกเป็นหกชุด และยึดเข้ากับครอสบาร์ด้วยตัวรัดสาย

ชุดสาย	สาย	ขั้วต่อ (บนแผงสวิตช์ PCIe)
1	สายไฟแผงสวิตช์ PCIe หนึ่งเส้น สายไซด์แบนด์ของแผงสวิตช์ PCIe หนึ่งเส้น	PDB PWR1 PDB SB1
2	สายสัญญาณแบ็คเพลน 1 หนึ่งเส้น สายสัญญาณแผงสวิตช์ PCIe สองเส้น	NVME1 MCIO1 MCIO2
3	สายสัญญาณแบ็คเพลน 1 หนึ่งเส้น สายสัญญาณแผงสวิตช์ PCIe สองเส้น	NVME3 MCIO3 MCIO4
4	สายสัญญาณแบ็คเพลน 2 หนึ่งเส้น สายสัญญาณแผงสวิตช์ PCIe สองเส้น	NVME5 MCIO5 MCIO6
5	สายสัญญาณแบ็คเพลน 2 หนึ่งเส้น สายสัญญาณแผงสวิตช์ PCIe สองเส้น	NVME7 MCIO7 MCIO8
6	สายไฟแผงสวิตช์ PCIe หนึ่งเส้น สายไซด์แบนด์ของแผงสวิตช์ PCIe หนึ่งเส้น	PDB PWR2 PDB SB2

มัดสายที่เชื่อมต่อกับแผงระบบ​

แบ่งสายสัญญาณแผงสวิตช์ PCIe ออกเป็นสี่มัด และยึดให้แน่นด้วยตัวรัดสายตามภาพ

ชุดสาย	สาย	ขั้วต่อ (บนแผงระบบ)
1	สายสัญญาณแผงสวิตช์ PCIe สี่เส้น	MCIO1A MCIO1B MCIO9A MCIO9B
2	สายสัญญาณแผงสวิตช์ PCIe สี่เส้น	MCIO2A MCIO2B MCIO3A MCIO3B
3	สายสัญญาณแผงสวิตช์ PCIe สี่เส้น	MCIO5A MCIO5B MCIO10A MCIO10B
4	สายสัญญาณแผงสวิตช์ PCIe สี่เส้น	MCIO6A MCIO6B MCIO7A MCIO7B

มัดสายที่ด้านแบ็คเพลนไดรฟ์ด้านหน้า​

แบ่งสายสัญญาณและสายไฟไดรฟ์แบ็คเพลน, สายการจัดการ GPU, สายโมดูล I/O ด้านหน้า และสายแผงการวินิจฉัยในตัวออกเป็นสี่ชุด และยึดให้แน่นด้วยตัวรัดสายตามภาพ

ชุดสาย	สาย	ขั้วต่อ
1	สายแผงการวินิจฉัยในตัวหนึ่งเส้น	แผงการวินิจฉัยในตัว
2	สายสัญญาณแบ็คเพลน 1 สองเส้น สายไฟแบ็คเพลน 1 หนึ่งเส้น	แบ็คเพลน 1: ขั้วต่อ NVMe 0-1 แบ็คเพลน 1: ขั้วต่อไฟฟ้า แบ็คเพลน 1: ขั้วต่อ NVMe 2-3
3	สายสัญญาณแบ็คเพลน 2 สองเส้น สายไฟแบ็คเพลน 2 หนึ่งเส้น สายการจัดการ GPU หนึ่งเส้น	แบ็คเพลน 2: ขั้วต่อ NVMe 0-1 แบ็คเพลน 2: ขั้วต่อ NVMe 2-3 แบ็คเพลน 2: ขั้วต่อไฟฟ้า จากแผงสวิตช์ PCIe: ขั้วต่อการจัดการ GPU (MGMT)
4	สายการจัดการ GPU หนึ่งเส้น สายโมดูล I/O ด้านหน้าสองเส้น	ไปยังแผงระบบ: ขั้วต่อไซด์แบนด์ของสวิตช์ PCIe (PCIE SW SIDEBAND) โมดูล I/O ด้านหน้า
