การเดินสายแผงวงจรหลัก GPU

ใช้ส่วนนี้เพื่อทำความเข้าใจวิธีเดินสายแผงวงจรหลัก GPU

ขึ้นอยู่กับ GPU ที่ติดตั้ง ให้เลือกแผนการเดินสายที่เกี่ยวข้อง:
หมายเหตุ
  • การเชื่อมต่อระหว่างขั้วต่อ: 1↔1, 2↔2, 3↔3, ... n↔n
  • เมื่อเดินสาย ตรวจสอบให้แน่ใจว่าเดินสายทั้งหมดอย่างเหมาะสมผ่านช่องร้อยสาย

การเดินสายแผงวงจรหลัก H100/H200 GPU​

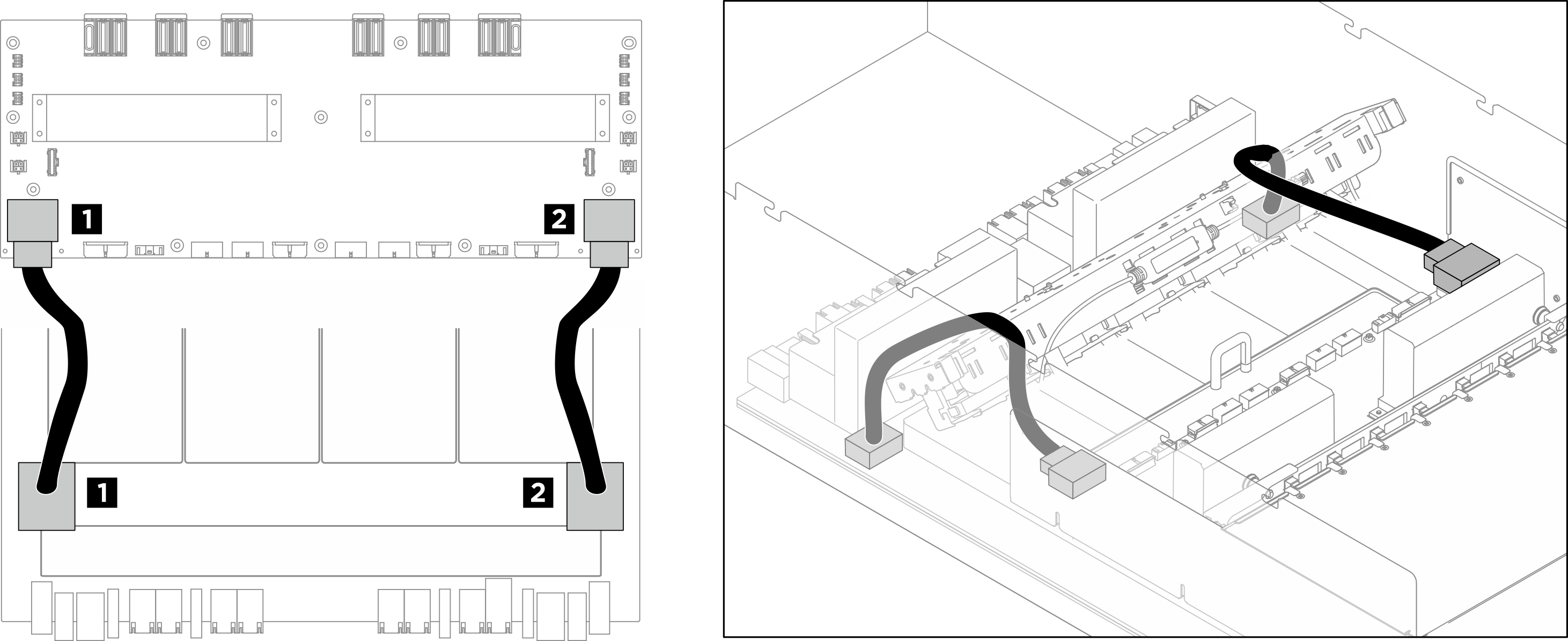

รูปที่ 1. การเดินสายแผงวงจรหลัก H100/H200 GPU
H100/H200 GPU baseboard cable routing
สายจากไปยัง
1แผงวงจรหลัก GPU: ขั้วต่อไฟฟ้าด้านซ้ายแผงจ่ายไฟ: ขั้วต่อไฟฟ้าแผงวงจรหลัก GPU ด้านซ้าย (GPU PWR)
2แผงวงจรหลัก GPU: ขั้วต่อไฟฟ้าด้านขวาแผงจ่ายไฟ: ขั้วต่อไฟฟ้าแผงวงจรหลัก GPU ด้านขวา (GPU PWR)

การเดินสายแผงวงจรหลัก B200 GPU​

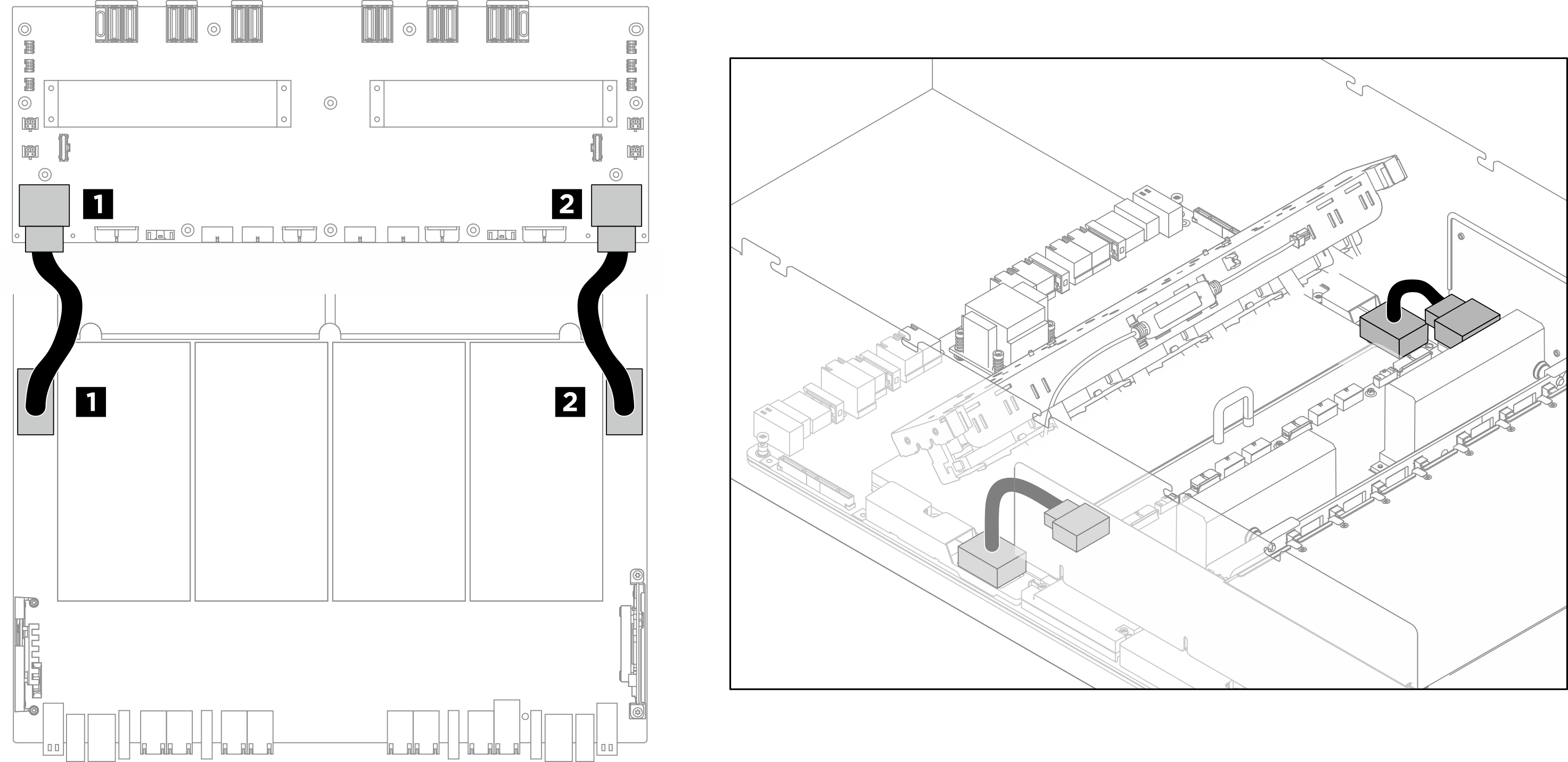

รูปที่ 2. การเดินสายแผงวงจรหลัก B200 GPU
B200 GPU baseboard cable routing
สายจากไปยัง
1แผงวงจรหลัก GPU: ขั้วต่อไฟฟ้าด้านซ้ายแผงจ่ายไฟ: ขั้วต่อไฟฟ้าแผงวงจรหลัก GPU ด้านซ้าย (GPU PWR)
2แผงวงจรหลัก GPU: ขั้วต่อไฟฟ้าด้านขวาแผงจ่ายไฟ: ขั้วต่อไฟฟ้าแผงวงจรหลัก GPU ด้านขวา (GPU PWR)
