GPU ベースボードのケーブル配線
以下のセクションを使用して、GPU ベースボードのケーブル配線を理解します。
インストールされている GPU に基づいて、対応する配線計画を選択します。
注
- コネクター間の接続: 1↔1、2↔2、3↔3、... n↔n
- ケーブルを配線する際は、ケーブル・ガイドを使用して、すべてのケーブルが適切に配線されていることを確認します。
H100/H200 GPU ベースボードのケーブル配線

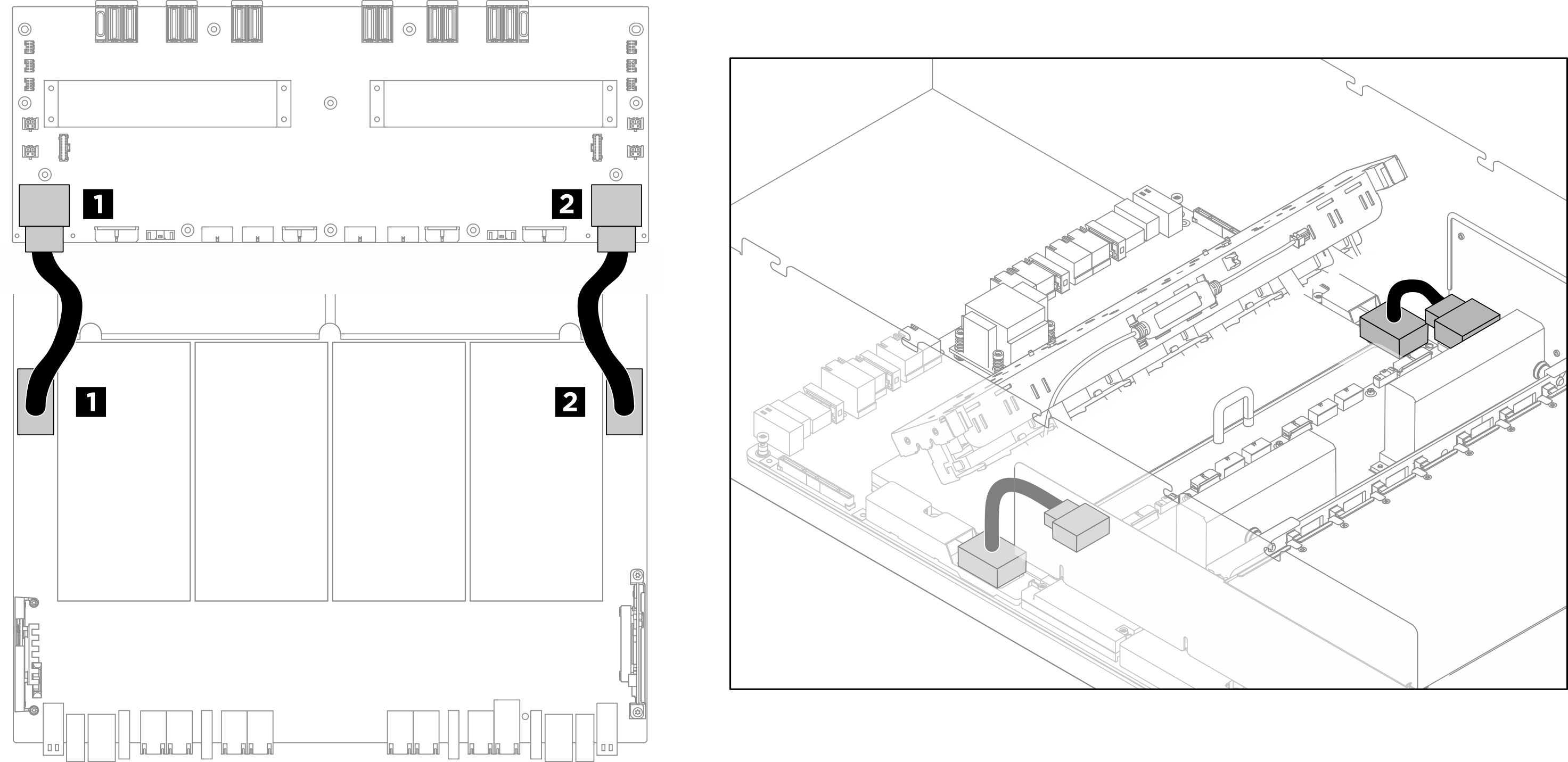

図 1. H100/H200 GPU ベースボードのケーブル配線
| ケーブル | 始点 | 終点 |
|---|---|---|
| 1 | GPU ベースボード: 左電源コネクター | 分電盤: 左 GPU ベースボード電源コネクター (GPU PWR) |
| 2 | GPU ベースボード: 右電源コネクター | 分電盤: 右 GPU ベースボード電源コネクター (GPU PWR) |
B200 GPU ベースボードのケーブル配線

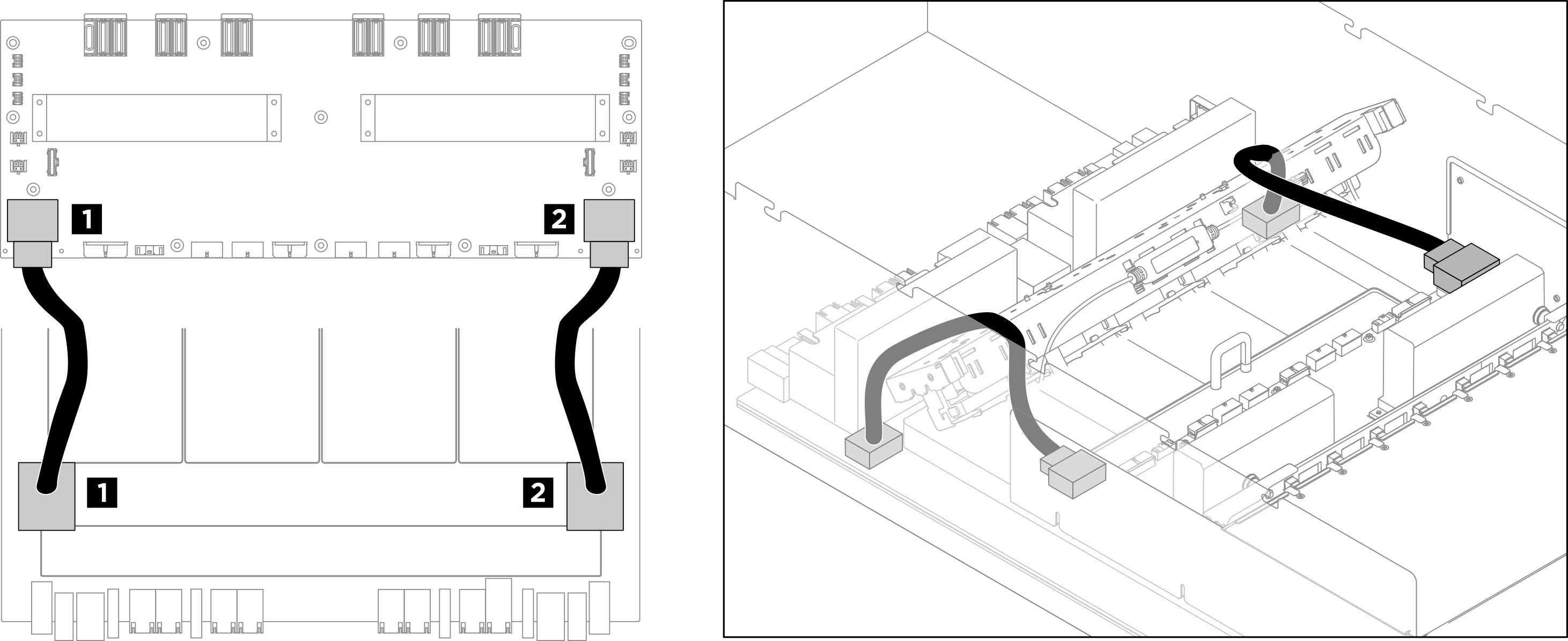

図 2. B200 GPU ベースボードのケーブル配線
| ケーブル | 始点 | 終点 |
|---|---|---|
| 1 | GPU ベースボード: 左電源コネクター | 分電盤: 左 GPU ベースボード電源コネクター (GPU PWR) |
| 2 | GPU ベースボード: 右電源コネクター | 分電盤: 右 GPU ベースボード電源コネクター (GPU PWR) |
