PSU インターポーザのケーブル配線

以下のセクションを使用して、PSU インターポーザのケーブル配線を理解します。

PSU インターポーザから分電盤へのケーブル配線​

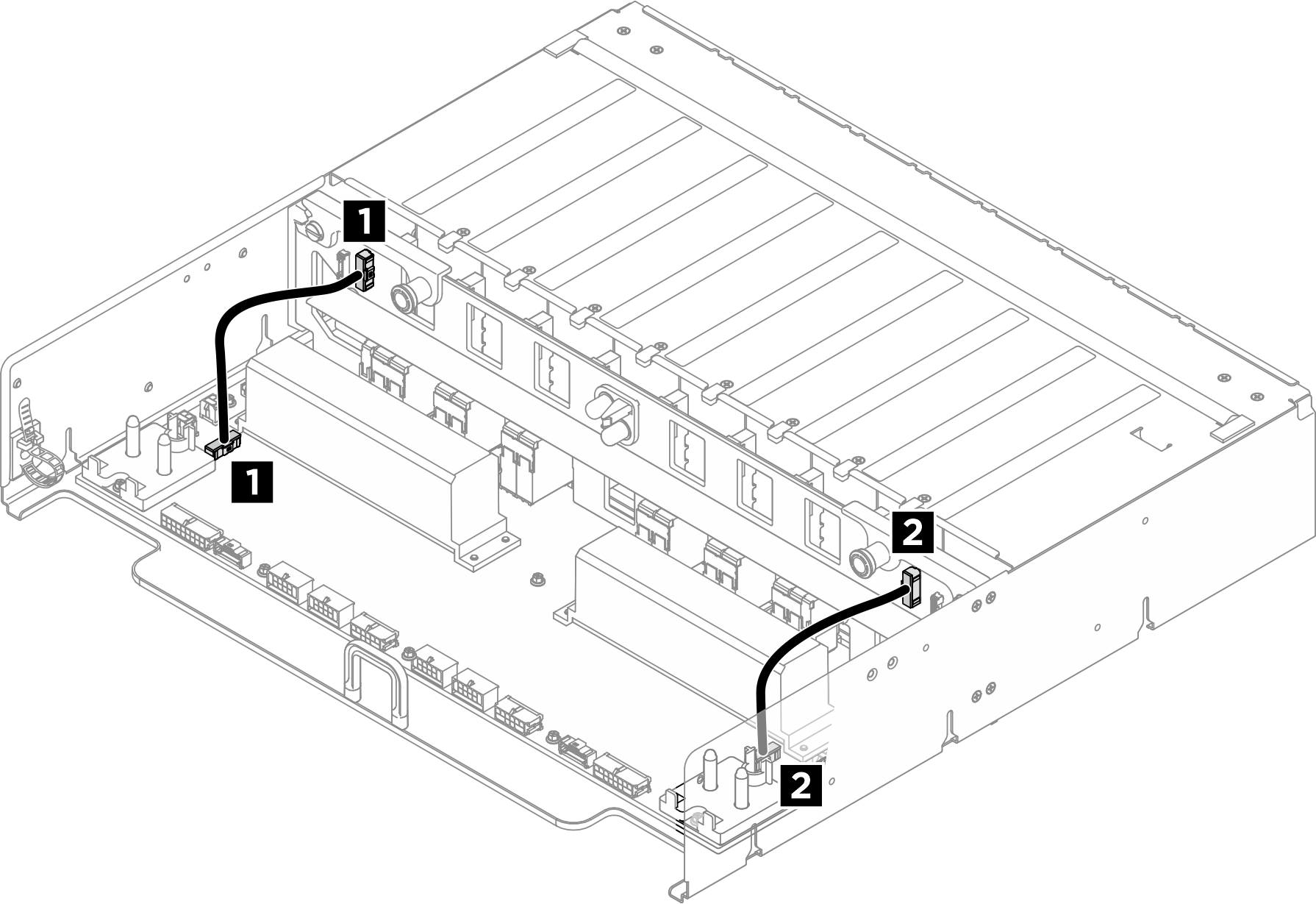

図 1. PSU インターポーザから分電盤へのケーブル配線

ケーブル	始点	終点
1	PSU インターポーザ: 分電盤側波帯コネクター 1 (PDB SB1)	分電盤: PSU インターポーザ側波帯コネクター 1 (PIB SB1)
2	PSU インターポーザ: 分電盤側波帯コネクター 2 (PDB SB2)	分電盤: PSU インターポーザ側波帯コネクター 2 (PIB SB2)

PSU インターポーザからシステム・ボードへのケーブル配線​

図 2. PSU インターポーザからシステム・ボードへのケーブル配線

ケーブル	始点	終点
1	PSU インターポーザ: システム・ボード電源コネクター (MB PWR)	1 システム・ボード: PDB_0V コネクター (PSU_GND) (黒色のケーブル)
2		2 システム・ボード: PDB_P12V コネクター (PSU_P12V) (赤いケーブル)

a	PDB および GPU 複合システムからのビュー
b	CPU 複合システムからのビュー

注

• CPU 複合システム・シャーシのケーブル・ガイドを使用して配線するときは、内蔵診断パネル・ケーブルと GPU 管理ケーブルを電源ケーブルの上に置き、互いに平行に保ってください。b に示されています。
• 多岐管の両端に電源ケーブルを配置しないようにしてください。a に示されています。
