ファン制御ボードのケーブル配線
以下のセクションを使用して、前面または背面ファン制御ボードのケーブル配線を理解します。
ファン制御ボードの位置に基づいて、対応する配線計画を選択します。
注
- コネクター間の接続: 1↔1、2↔2、3↔3、... n↔n
- ケーブルを配線する際は、ケーブル・ガイドを使用して、すべてのケーブルが適切に配線されていることを確認します。
前面ファン制御ボード

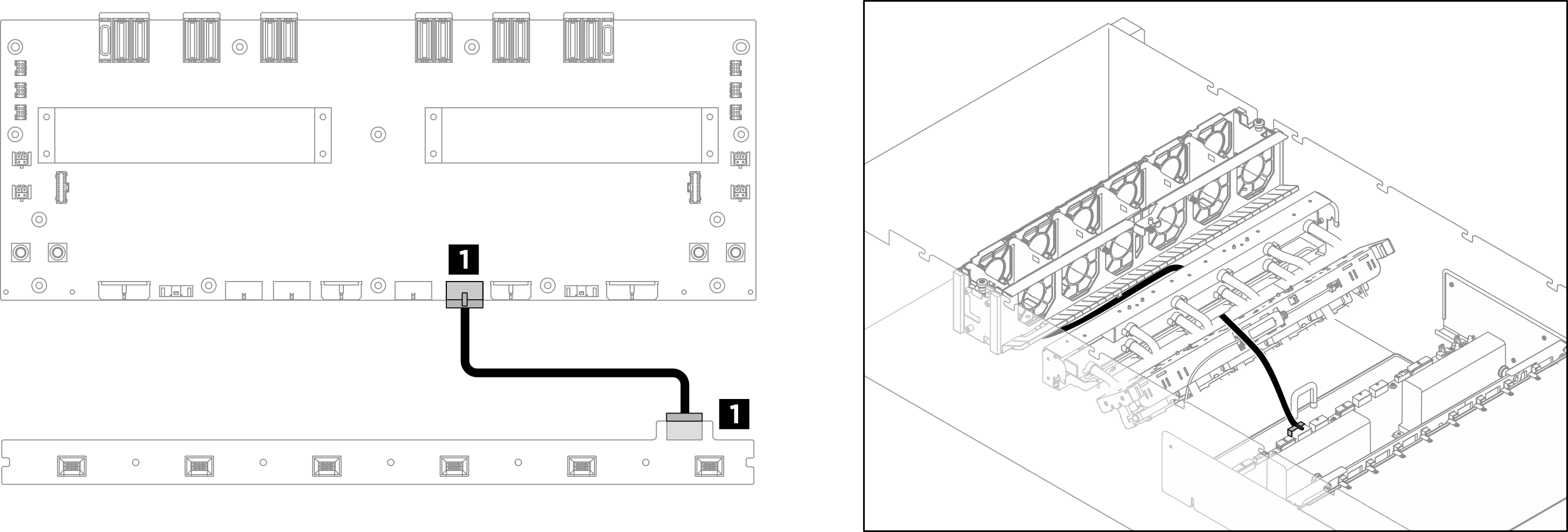

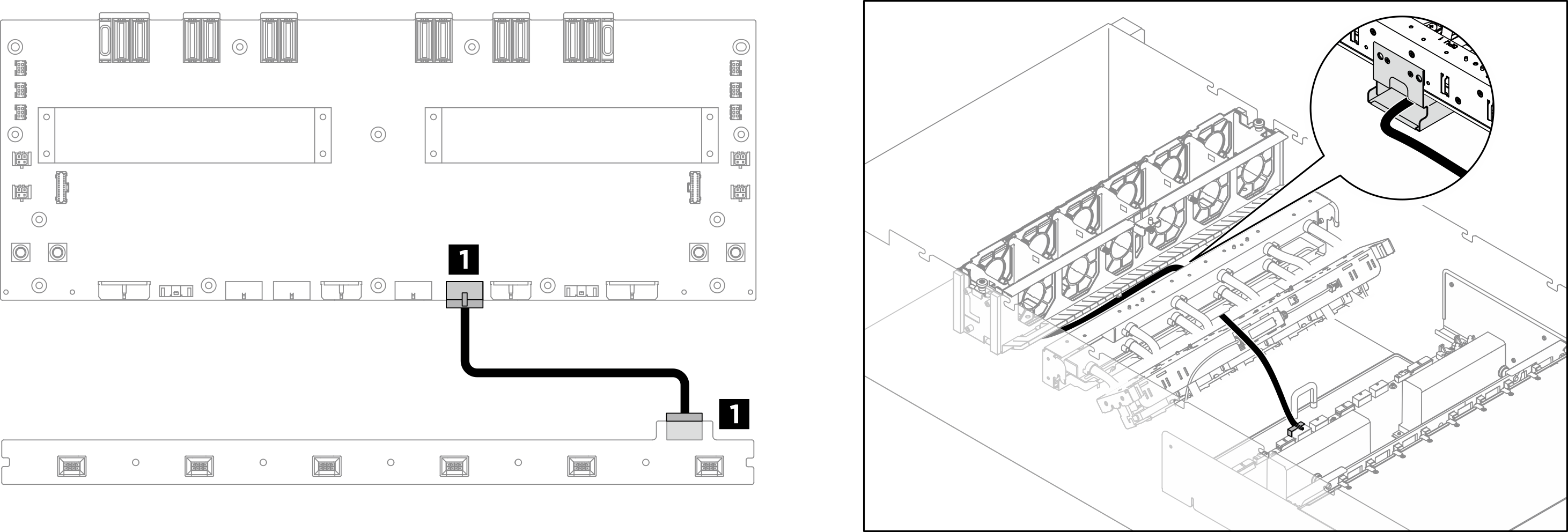

図 1. 前面ファン制御ボードのケーブル配線
| ケーブル | 始点 | 終点 | ラベル |
|---|---|---|---|
| 1 | 前面ファン制御ボード: 電源コネクター | 分電盤: 前面ファン制御ボード電源コネクター (FRONT FAN PWR) |
|
注
前面ファン制御ボード・ケーブルを、GPU ケーブル・ホルダーを通して配線します。
背面ファン制御ボード

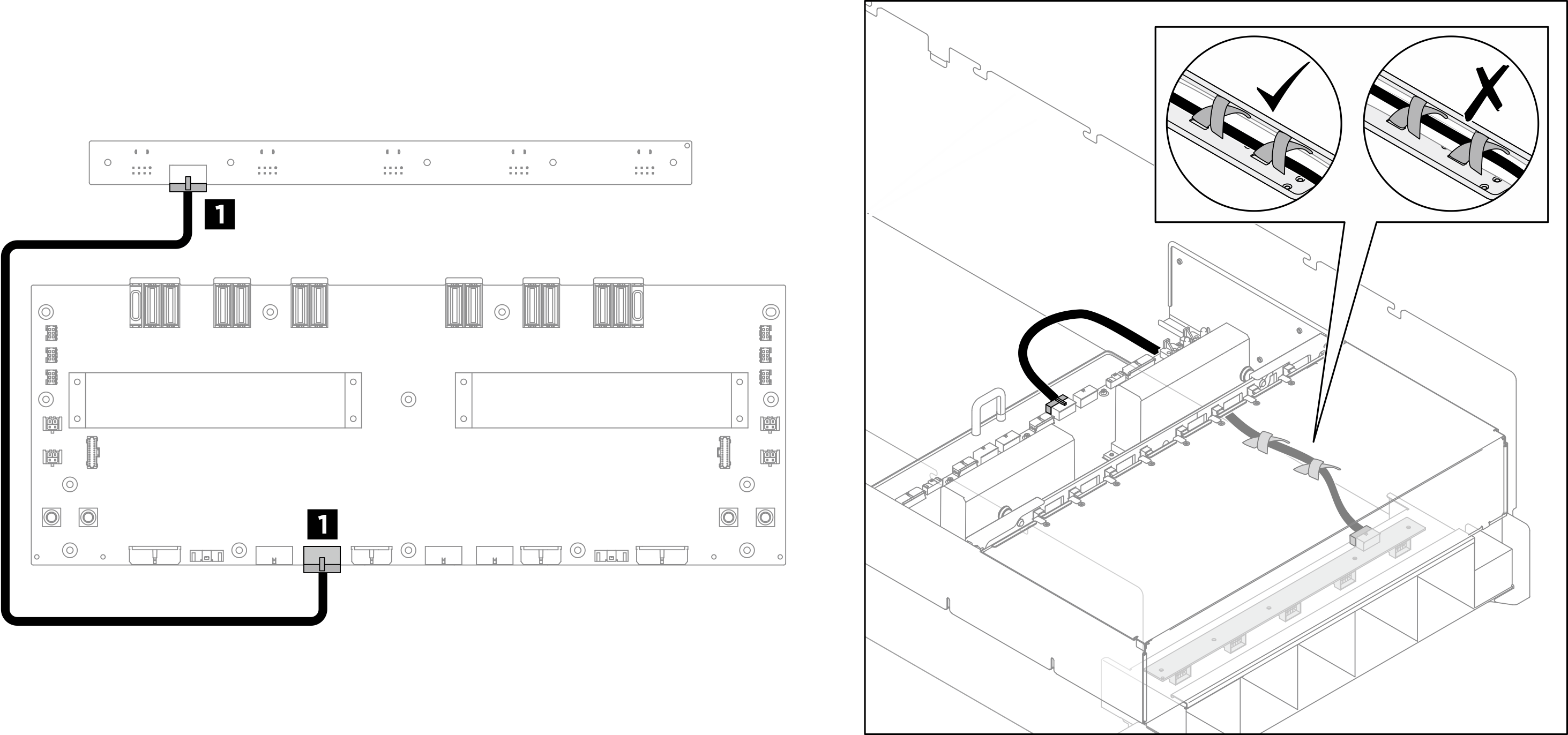

図 2. 背面ファン制御ボードのケーブル配線
| ケーブル | 始点 | 終点 | ラベル |
|---|---|---|---|
| 1 | 背面ファン制御ボード: 電源コネクター | 分電盤: 背面ファン制御ボード電源コネクター (REAR FAN PWR2) |
|
注
センサー・ケーブルをホース・ホルダーに固定する際は、ホースの上にケーブルを配線しないように注意してください。
