Roteamento de cabos da placa de controle do ventilador

Use esta seção para entender o roteamento de cabos da placa de controle do ventilador frontal ou esquerdo.

Com base no local da placa de controle do ventilador, selecione o plano de roteamento correspondente:
Nota
  • Conexões entre conectores; 11, 22, 33, ... nn
  • Ao rotear os cabos, certifique-se de que todos os cabos sejam roteados corretamente pelas guias de cabos.

Placa de controle do ventilador frontal

Nota
  • Para GPU H100/H200, direcione o cabo da placa de controle do ventilador frontal pelo suporte do cabo de GPU, conforme ilustrado.
  • Para a GPU B200, direcione o cabo da placa de controle do ventilador frontal pelas mangueiras, conforme ilustrado.

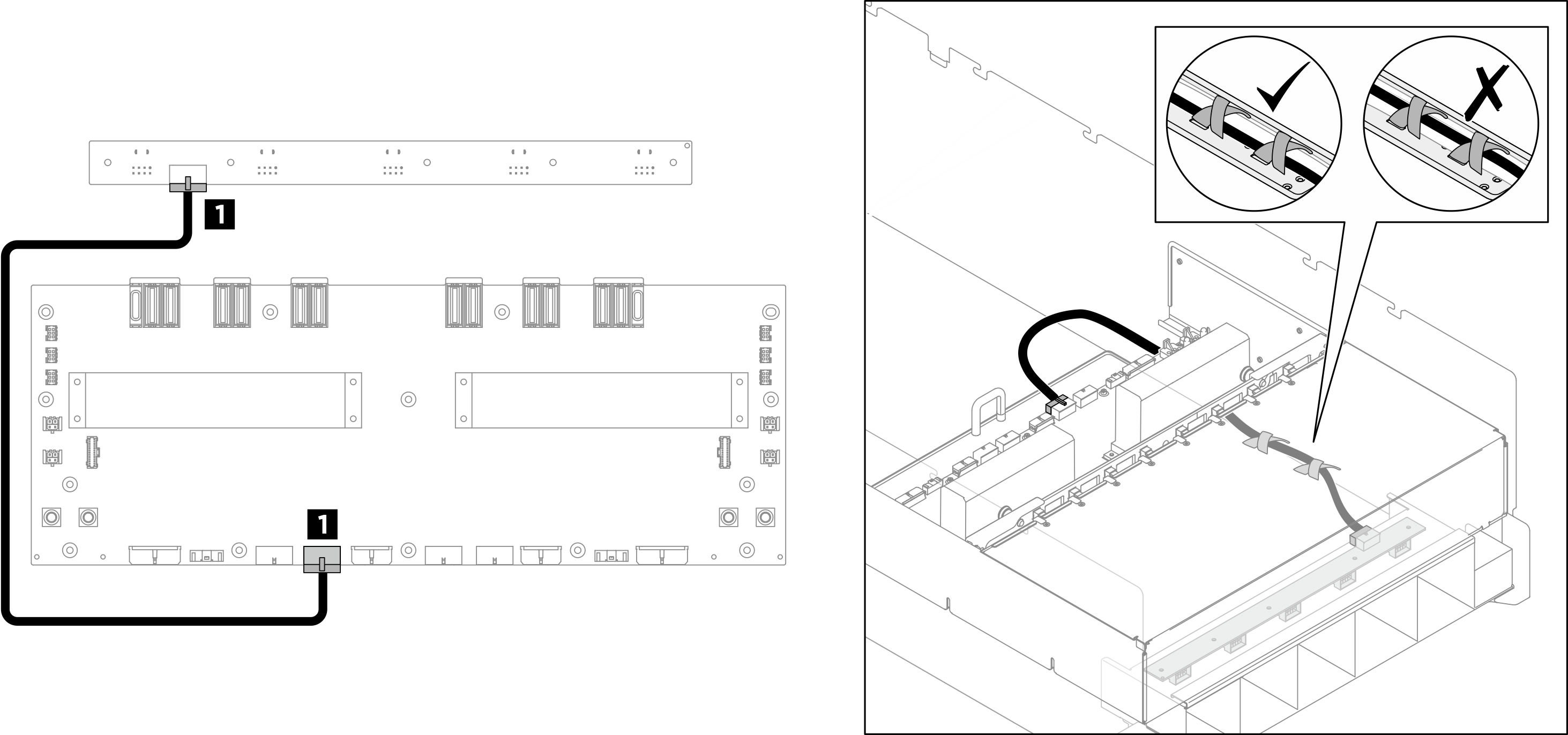

Figura 1. Roteamento de cabos da placa de controle do ventilador frontal para GPU H100/H200
Front fan control board cable routing for H100/H200 GPU

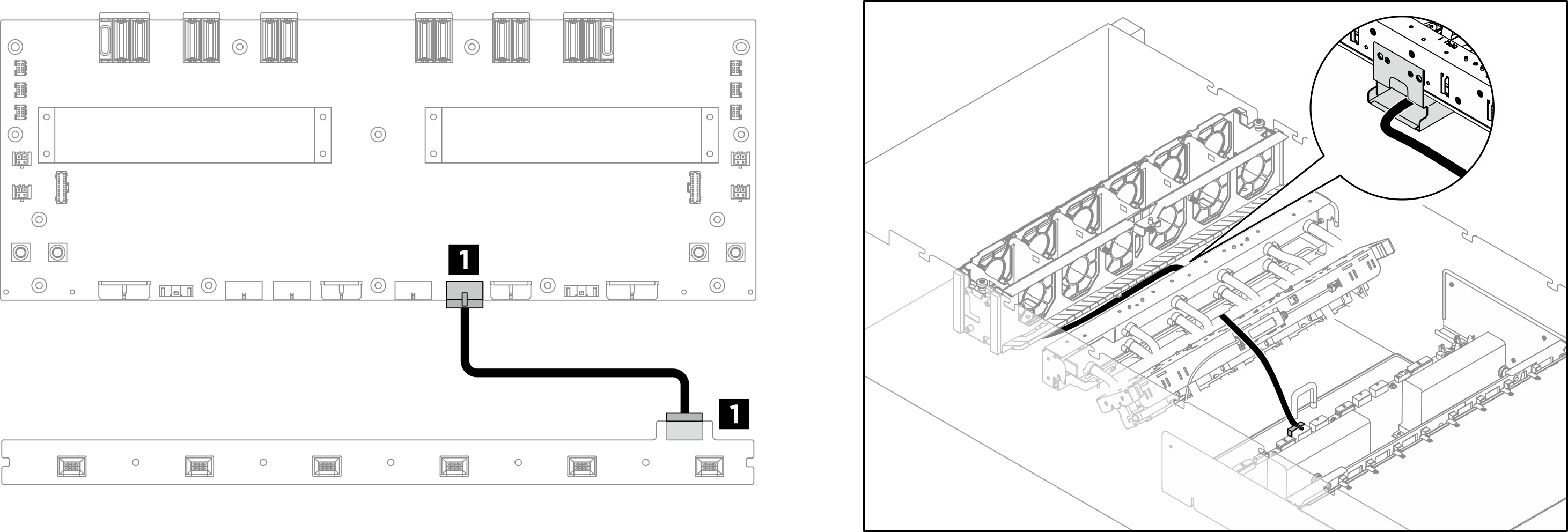

Figura 2. Roteamento de cabos da placa de controle do ventilador frontal para GPU B200
Front fan control board cable routing for B200 GPU
CaboNoParaEtiqueta
1Placa de controle do ventilador frontal: Conector de energiaPlaca de distribuição de energia: conector de energia da placa de controle do ventilador traseiro (FRONT FAN PWR/ F-FAN PWR)
  • F-Fan PWR
  • F-Fan PWR

Placa de controle do ventilador traseiro

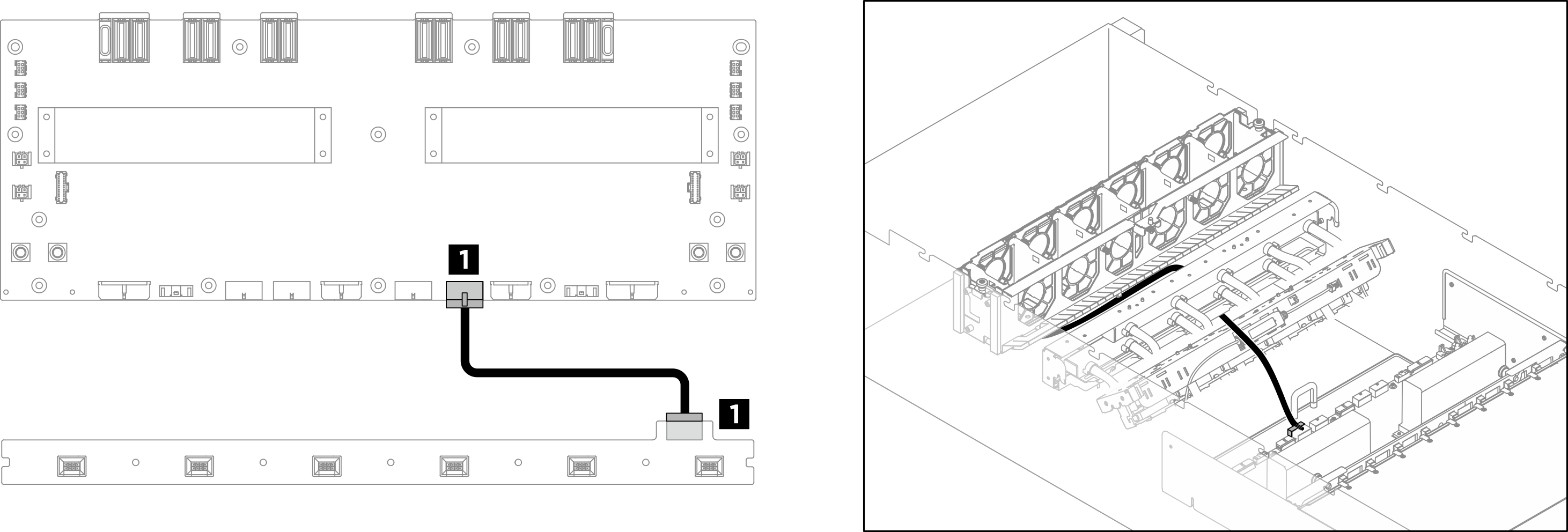

Figura 3. Roteamento de cabos da placa de controle do ventilador traseiro
Rear fan control board cable routing
CaboNoParaEtiqueta
1Placa de controle do ventilador traseiro: conector de energiaPlaca de distribuição de energia: conector de energia da placa de controle do ventilador frontal (REAR FAN PWR2/ R-FAN PWR2)
  • R-Fan PWR2
  • R-Fan PWR
Nota
Ao fixar os cabos no suporte da mangueira, não direcione os cabos na parte superior das mangueiras.
