Roteamento de cabos da placa riser PCIe

Use esta seção para entender o roteamento de cabos das placas riser PCIe.

Nota
  • Conexões entre conectores; 11, 22, 33, ... nn
  • Ao rotear os cabos, certifique-se de que todos os cabos sejam roteados corretamente pelas guias de cabos.
  • Uma etiqueta em cada cabo indica a origem e o destino da conexão. Essas informações estão no formato RY-X e P Z. Em que Y indica o número da placa riser PCIe, X indica o conector na placa riser e Z indica o conector no conjunto da placa-mãe.
Atenção
Observe rigorosamente as instruções a seguir para evitar danificar os soquetes de cabo na placa-mãe. Qualquer dano nos soquetes do cabo pode requerer a substituição da placa-mãe.
  • Conecte os conectores de cabos vertical ou horizontalmente em alinhamento com as orientações dos soquetes de cabo correspondentes, evitando qualquer inclinação.

  • Para desconectar os cabos da placa-mãe, faça o seguinte:
    1. Pressione e segure todas as travas, abas de liberação ou travas nos conectores de cabo para liberar os conectores de cabo.

    2. Remova os conectores de cabos vertical ou horizontalmente em alinhamento com as orientações dos soquetes de cabo correspondentes, evitando qualquer inclinação.
      Nota
      Os conectores de cabo podem ser diferentes dos exibidos na ilustração, mas o procedimento de remoção é o mesmo.






Com base na quantidade de placas riser instaladas, selecione o plano de roteamento correspondente:

Roteamento de cabos para duas placas riser PCIe x16

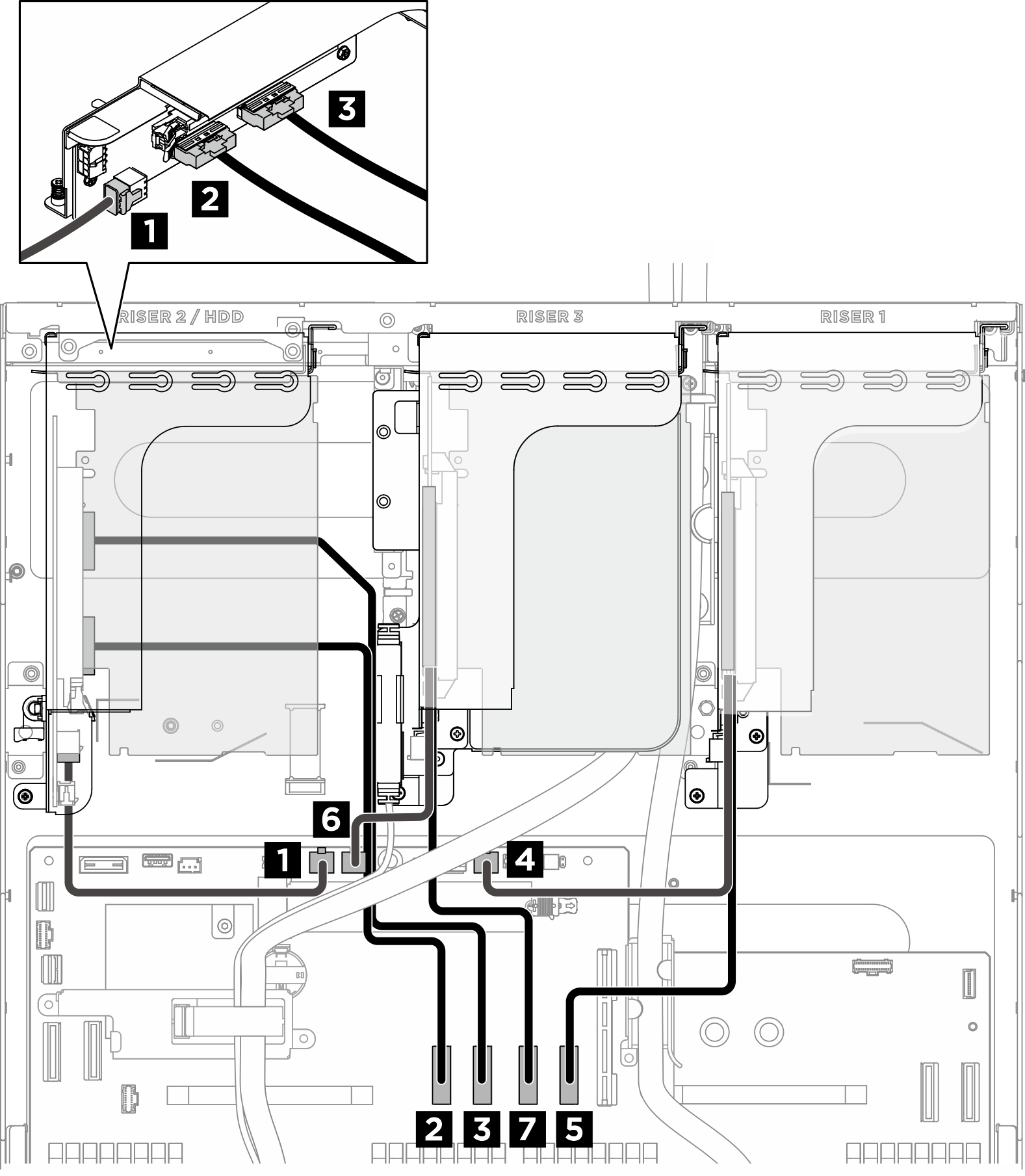

Figura 1. Roteamento de cabos para duas placas riser PCIe x16
PCIe riser cable routing for two risers
NoParaEtiqueta
1 Conector de energia de placa riser PCIe 2 (RISER PWR)Conjunto da placa-mãe: Conector de energia e banda lateral de placa riser PCIe 2 (BP PWR/SIG 2)
  • R2 PWR
  • SIG 2
2 Conector de sinal de placa riser PCIe 2 (MCIO 1)Conjunto da placa-mãe: Conectores de sinal de placa riser PCIe 2 (MCIO4B)
  • R2 MC 1
  • MCIO 4B
3 Conector de sinal de placa riser PCIe 2 (MCIO 2)Conjunto da placa-mãe: Conectores de sinal de placa riser PCIe 2 (MCIO4A)
  • R2 MC 2
  • MCIO 4A
4 Conector de energia de placa riser PCIe 1 (RISER PWR)Conjunto da placa-mãe: Conector de energia e banda lateral de placa riser PCIe 1 (BP PWR/SIG 3)
  • R1 PWR
  • SIG 3
5 Conector de sinal de placa riser PCIe 1 (MCIO 1)Conjunto de placa-mãe: Conectores de sinal de placa riser PCIe 1 (MCIO8A)
  • R1 MC 1
  • MCIO 8A
6 Conector de sinal de placa riser PCIe 1 (MCIO 2)Conjunto da placa-mãe: Conectores de sinal de placa riser PCIe 1 (MCIO8B)
  • R1 MC 2
  • MCIO 8B

Roteamento de cabos de alimentação DPU

Figura 2. Roteamento de cabos de alimentação DPU


DPU power cable routing
CaboNoPara
1Adaptador DPU: Conector de energiaPlaca riser PCIe 1 ou 2: conector de energia (AUX PWR)
