風扇控制板纜線佈線

使用本節瞭解前方或後方風扇控制板的纜線佈線。

根據風扇控制板的位置,選取對應的佈線方案:
  • 接頭之間的連接;112233,... nn
  • 進行纜線佈線時,確保所有纜線都正確穿過纜線導件。

前方風扇控制板

  • 對於 H100/H200 GPU,將前方風扇控制板纜線穿過 GPU 纜線固定器,如圖所示。
  • 對於 B200 GPU,將前方風扇控制板纜線穿過軟管,如圖所示。

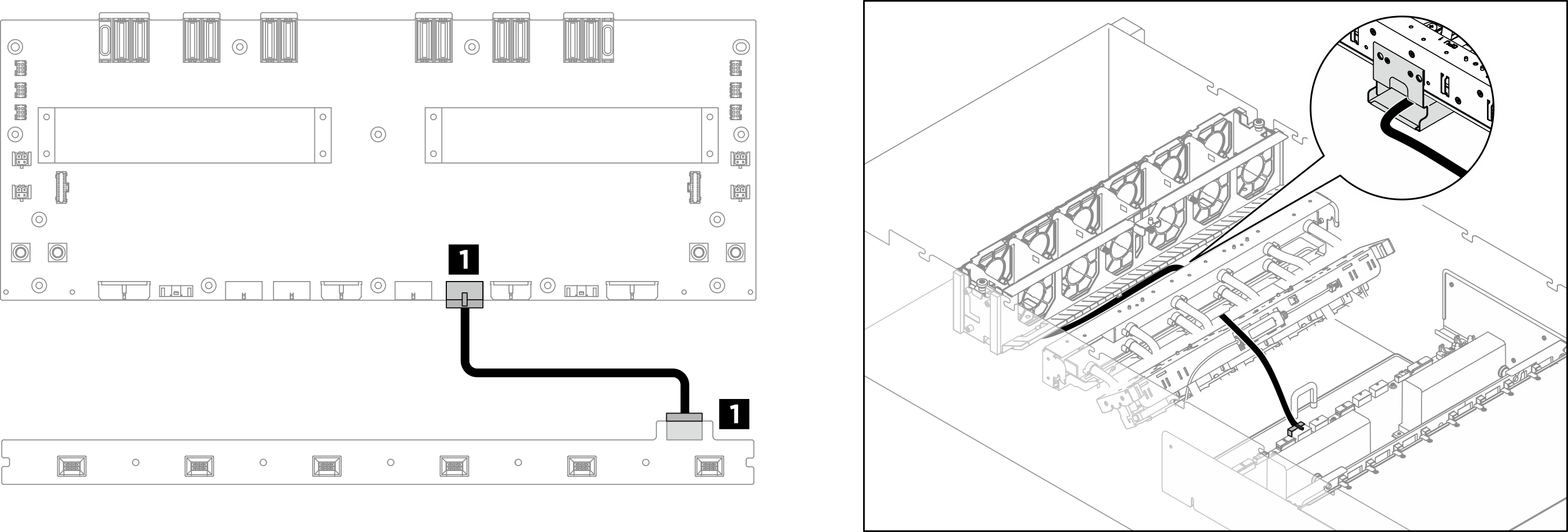

圖 1. 適用於 H100/H200 GPU 的前方風扇控制板纜線佈線
Front fan control board cable routing for H100/H200 GPU

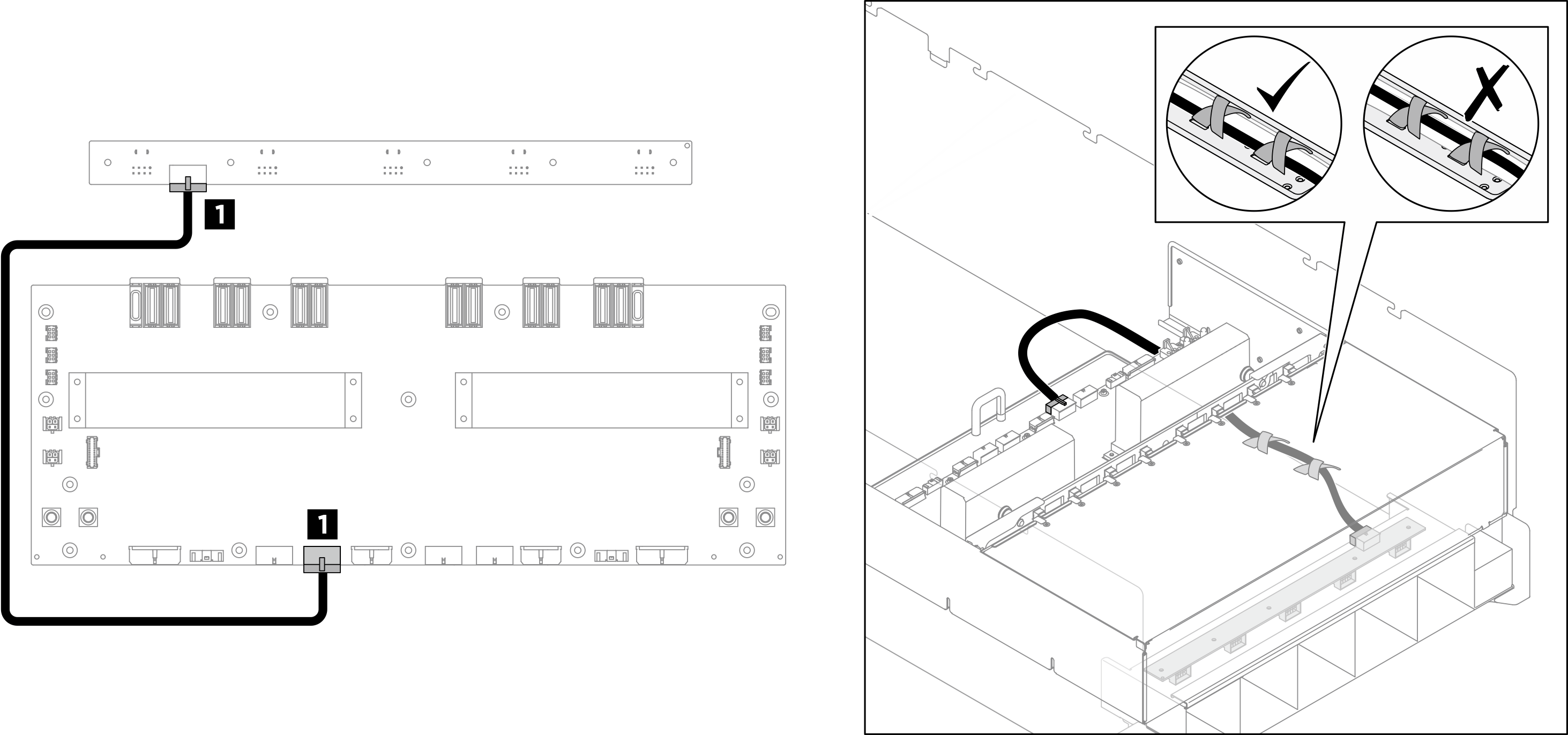

圖 2. 適用於 B200 GPU 的前方風扇控制板纜線佈線
Front fan control board cable routing for B200 GPU
纜線標籤
1前方風扇控制板:電源接頭電源配送板:前方風扇控制板電源接頭 (FRONT FAN PWR / F-FAN PWR)
  • F-Fan PWR
  • F-Fan PWR

後方風扇控制板

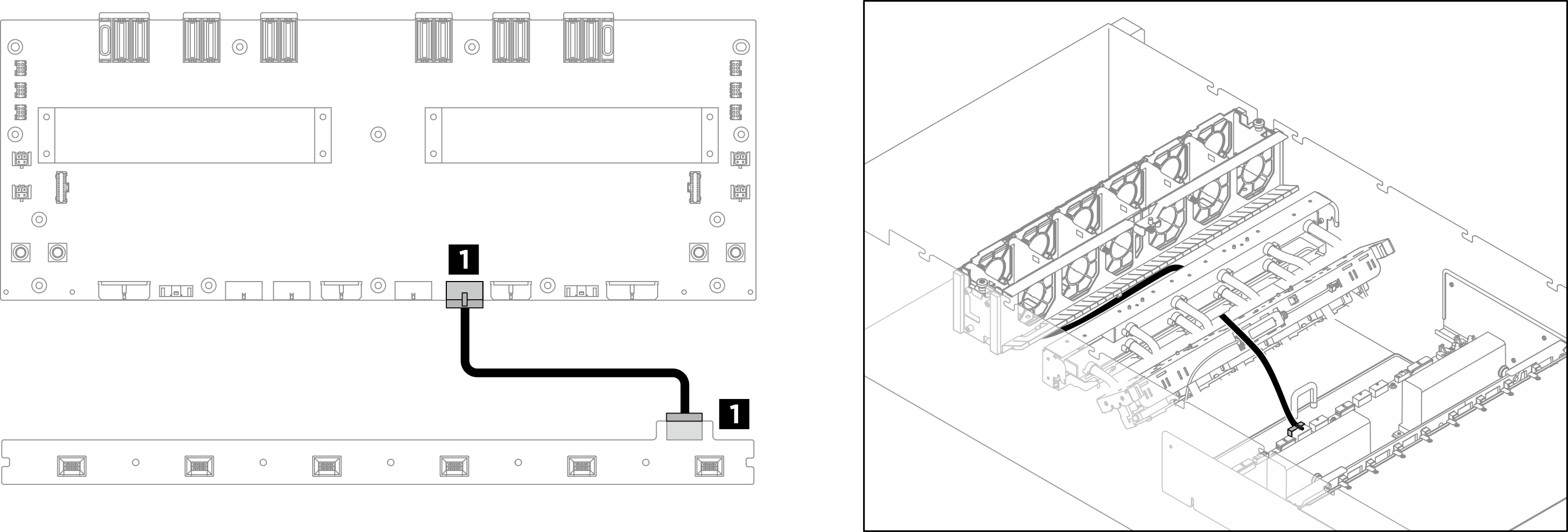

圖 3. 後方風扇控制板纜線佈線
Rear fan control board cable routing
纜線標籤
1後方風扇控制板:電源接頭電源配送板:後方風扇控制板電源接頭 (REAR FAN PWR2 / R-FAN PWR2)
  • R-Fan PWR2
  • R-Fan PWR
將纜線固定在水管固定器上時,請務必不要將纜線佈放到水管頂部。
