洩漏感應器模組纜線佈線

使用本節可瞭解洩漏感應器模組的纜線佈線。

小心
請嚴格遵循以下指示，以免損壞主機板上的纜線插座。若纜線插座有任何損壞，可能都需要更換主機板。

  • 沿著與對應纜線插座對齊的方向，垂直或水平插入纜線接頭，並避免任何傾斜。

  • 若要從主機板拔下纜線，請執行以下操作：

    1. 按住纜線接頭上的所有閂鎖、鬆開卡榫或鎖夾，以鬆開纜線接頭。

    2. 沿著與對應纜線插座對齊的方向，垂直或水平拔出纜線接頭，並避免任何傾斜。
      註
      纜線接頭可能與圖示中的樣式不同，但卸下的程序相同。






H100/H200 和 B200 GPU 的前後 GPU 洩漏纜線佈線相同，而 NVSwitch 洩漏纜線佈線則不同。根據洩漏感應器模組的位置，選取對應的佈線方案：
註
  • 接頭之間的連接；1↔1，2↔2，3↔3，... n↔n
  • 進行纜線佈線時，確保所有纜線都正確穿過纜線導件。

H100/H200 NVSwitch 洩漏感應器模組纜線佈線​

根據電源配送板的類型，佈放 NVSwitch 洩漏感應器模組纜線。電源配送板有兩種類型。請務必在佈線之前檢查絲印。

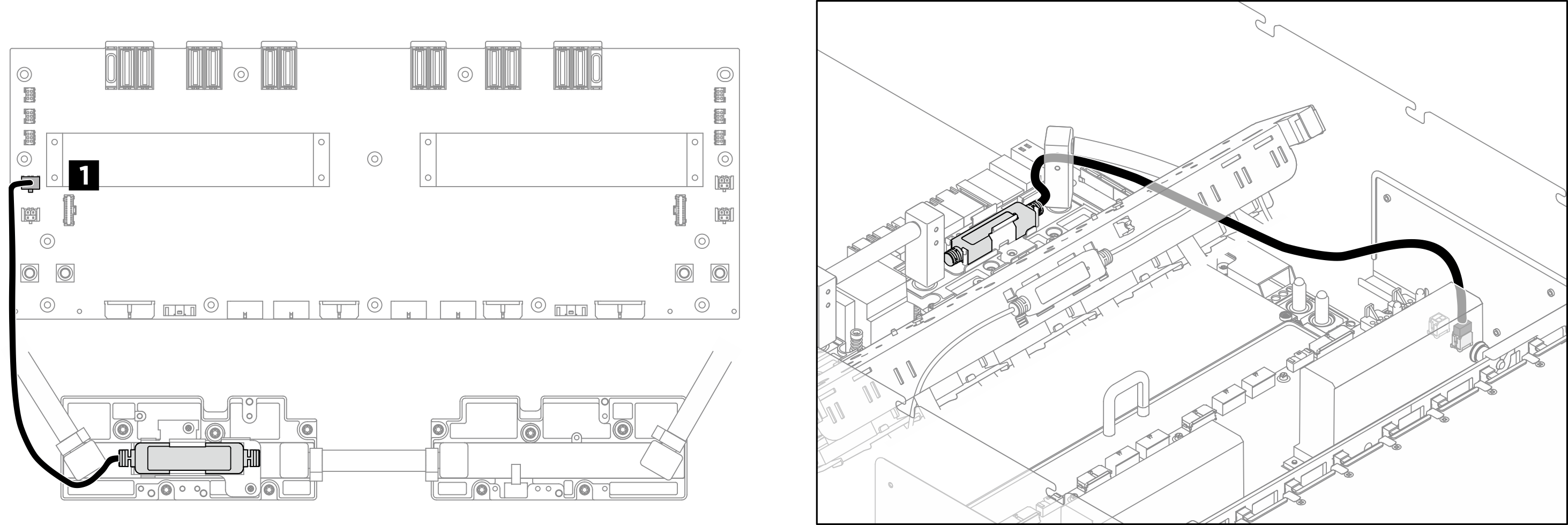

圖 1. 適用於類型 1 PDB 的 NVSwitch 洩漏感應器模組纜線佈線
NVSwitch leakage sensor module cable routing for type 1 PDB
纜線從到
1 NVSwitch 洩漏感應器模組纜線NVSwitch 洩漏感應器模組電源配送板：NVSwitch 洩漏感應器模組接頭 (LEAK CONN)
圖 2. 適用於類型 2 PDB 的 NVSwitch 洩漏感應器模組纜線佈線
NVSwitch leakage sensor module cable routing for type 2 PDB
纜線從到
1 NVSwitch 洩漏感應器模組纜線NVSwitch 洩漏感應器模組電源配送板：NVSwitch 洩漏感應器模組接頭 (LEAK1)
註
將纜線固定在水管固定器上時，請務必不要將纜線佈放到水管頂部。

B200 NVSwitch 和重定時器洩漏感應器模組纜線佈線​

圖 3. B200 NVSwitch 和重定時器洩漏感應器模組纜線佈線
B200 NVSwitch and retimer leakage sensor module cable routing
纜線從到
1 NVSwitch 和重定時器洩漏感應器模組纜線NVSwitch 和重定時器洩漏感應器模組電源配送板：NVSwitch 洩漏感應器模組接頭 (LEAK1)

前方 GPU 洩漏感應器模組纜線佈線​

圖 4. 前方 GPU 洩漏感應器模組纜線佈線
Front GPU leakage sensor module cable routing
纜線從到
1 前方 GPU 洩漏感應器模組纜線前方 GPU 洩漏感應器模組PSU 轉插卡：前方 GPU 洩漏感應器模組接頭 (FAN2 LEAK2)
小心
確保不要將感應器纜線放置在歧管的左右兩端。

後方 GPU 洩漏感應器模組纜線佈線​

圖 5. 後方 GPU 洩漏感應器模組纜線佈線
Rear GPU leakage sensor module cable routing
纜線從到
1 後方 GPU 洩漏感應器模組纜線後方 GPU 洩漏感應器模組PSU 轉插卡：後方 GPU 洩漏感應器模組接頭 (FAN1 LEAK1)

Lenovo Processor Neptune® Core Module 洩漏感應器模組纜線佈線​

註
為了更好地佈放纜線，必須將水管和洩漏感應器模組安裝到指定的固定器上，並確保模組固定在固定器的夾子上。如需詳細資料，請參閱下圖或安裝 Lenovo Processor Neptune® Core Module。
圖 6. Processor Neptune® Core Module 洩漏感應器模組纜線佈線
Processor Neptune® Core Module leakage sensor module cable routing
纜線從到
1 Processor Neptune® Core Module 洩漏感應器模組纜線Processor Neptune® Core Module 洩漏感應器模組主機板：Processor Neptune® Core Module 洩漏感應器模組接頭 (OUTLET TEMP SENSOR)
註
如圖所示，管理纜線夾中的備用感應器纜線。
