Kabelführung für das Flüssigkeitserkennungssensormodul

Verwenden Sie diesen Abschnitt, um die Kabelführung des Flüssigkeitserkennungssensormoduls zu verstehen.

Achtung
Beachten Sie unbedingt die folgenden Anweisungen, um eine Beschädigung der Kabelbuchsen auf der Systemplatine zu vermeiden. Bei einer Beschädigung der Kabelbuchsen muss ggf. die Systemplatine ersetzt werden.

  • Stecken Sie die Kabelanschlüsse vertikal oder horizontal entsprechend der Ausrichtung der zugehörigen Kabelbuchsen ein, ohne sie zu verkanten.

  • Zum Abziehen von Kabeln von der Systemplatine gehen Sie wie folgt vor:

    1. Halten Sie alle Verriegelungen, Lösehebel oder Sperren an Kabelanschlüssen gedrückt, um die Kabelanschlüsse zu lösen.

    2. Ziehen Sie die Kabelanschlüsse vertikal oder horizontal entsprechend der Ausrichtung der zugehörigen Kabelbuchsen heraus, ohne sie zu verkanten.
      Anmerkung
      Das Aussehen der Kabelstecker kann von den in der Illustration dargestellten Kabelsteckern abweichen, der Entfernungsvorgang ist jedoch derselbe.






Die vordere und hintere GPU-Kabelführung für den Flüssigkeitserkennungssensor ist bei H100/H200 und B200 GPU identisch. Die NVSwitch-Kabelführung für den Flüssigkeitserkennungssensor variiert jedoch. Wählen Sie basierend auf der Position des Flüssigkeitserkennungssensormoduls den entsprechenden Kabelführungsplan aus:
Anmerkung
  • Verbindungen zwischen Anschlüssen: 1↔1, 2↔2, 3↔3, … n↔n
  • Stellen Sie beim Verlegen der Kabel sicher, dass alle Kabel ordnungsgemäß durch die Kabelführungen geführt werden.

Kabelführung für H100/H200 NVSwitch-Flüssigkeitserkennungssensormodul​

Verlegen Sie das Kabel des NVSwitch-Flüssigkeitserkennungssensormoduls entsprechend dem Typ der Stromversorgungsplatine. Es gibt zwei Arten von Stromversorgungsplatinen. Stellen Sie sicher, dass Sie vor dem Verlegen den Aufdruck überprüfen.

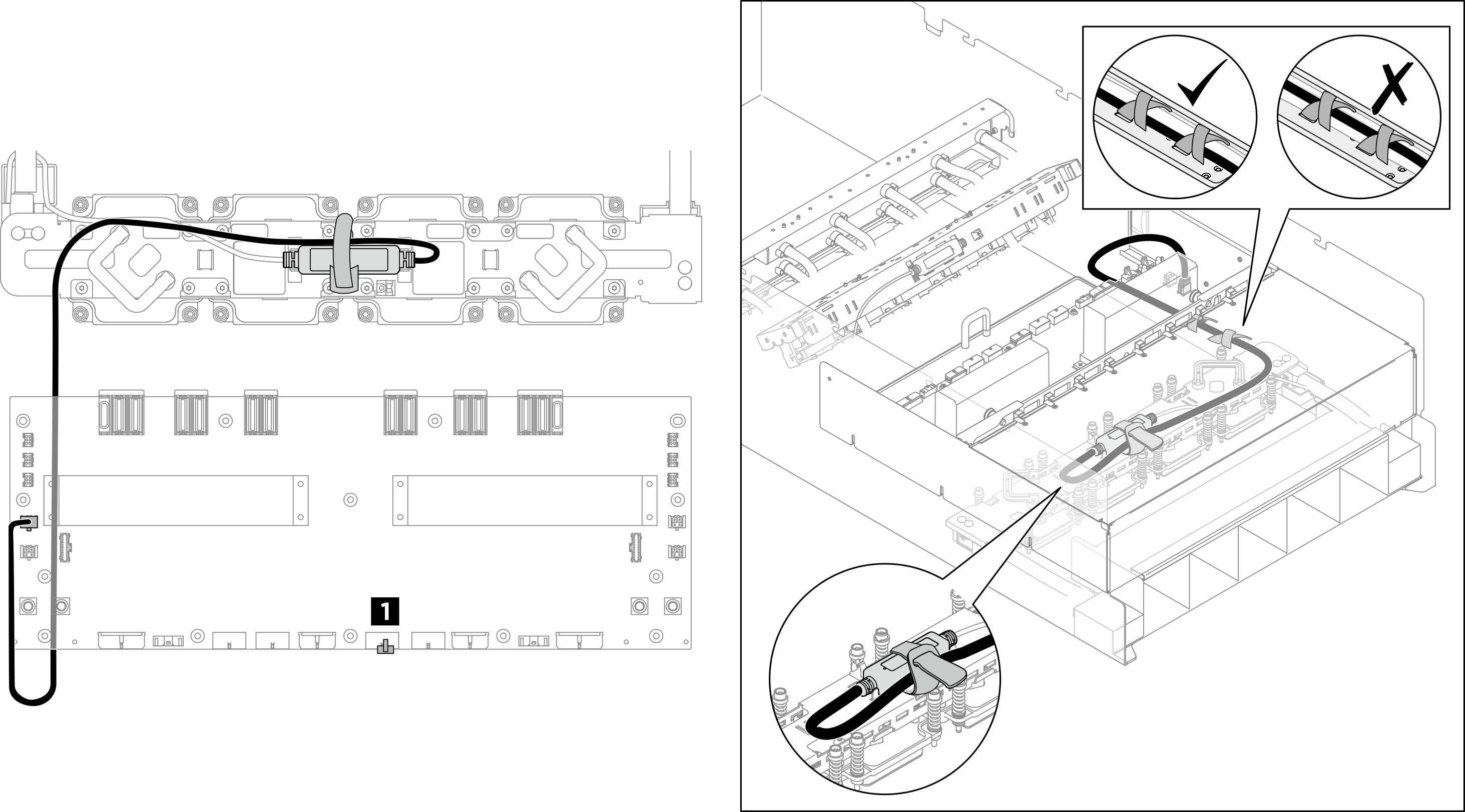

Abbildung 1. Kabelführung für NVSwitch-Flüssigkeitserkennungssensormodul für Typ 1 PDB
NVSwitch leakage sensor module cable routing for type 1 PDB
KabelVomZu
1 Kabel des NVSwitch-FlüssigkeitserkennungssensormodulsNVSwitch-FlüssigkeitserkennungssensormodulStromversorgungsplatine: Anschluss des NVSwitch-Flüssigkeitserkennungssensormoduls (LEAK CONN)

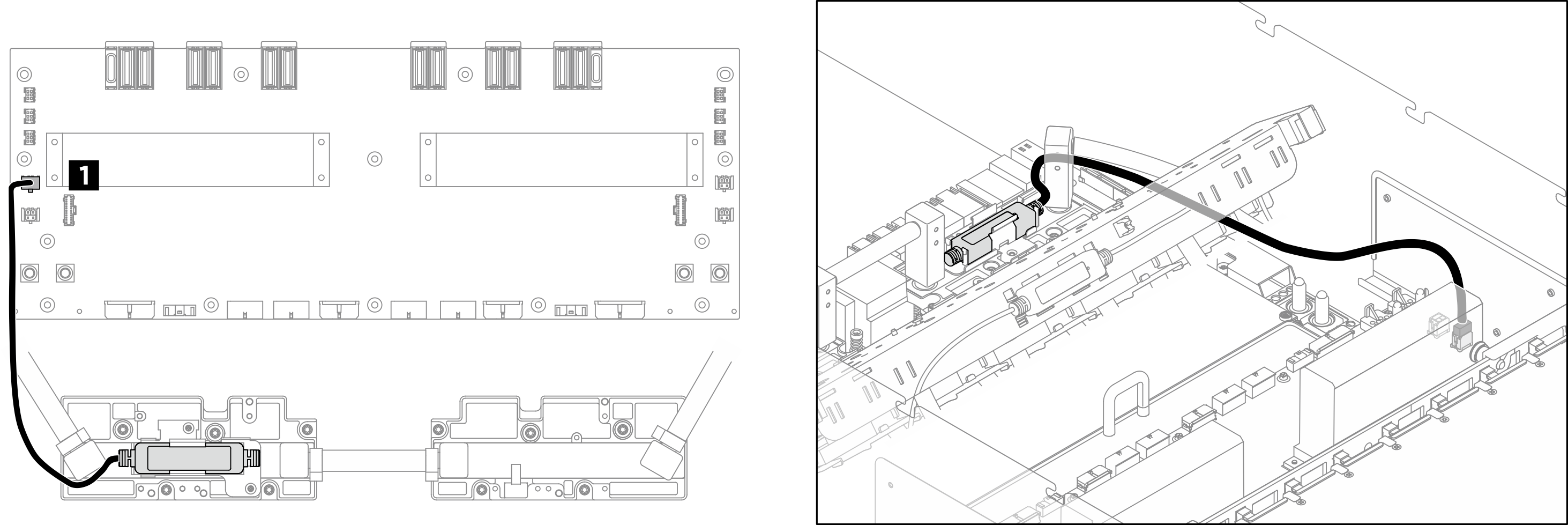

Abbildung 2. Kabelführung für NVSwitch-Flüssigkeitserkennungssensormodul für Typ 2 PDB
NVSwitch leakage sensor module cable routing for type 2 PDB
KabelVomZu
1 Kabel des NVSwitch-FlüssigkeitserkennungssensormodulsNVSwitch-FlüssigkeitserkennungssensormodulStromversorgungsplatine: Anschluss des NVSwitch-Flüssigkeitserkennungssensormoduls (LEAK1)
Anmerkung
Achten Sie beim Befestigen von Kabeln an der Schlauchhalterung darauf, die Kabel nicht über den Schläuchen zu verlegen.

Kabelführung für B200 NVSwitch- und Retimer-Flüssigkeitserkennungssensormodul​

Abbildung 3. Kabelführung für B200 NVSwitch- und Retimer-Flüssigkeitserkennungssensormodul
B200 NVSwitch and retimer leakage sensor module cable routing
KabelVomZu
1 Kabel für NVSwitch- und Retimer-FlüssigkeitserkennungssensormodulNVSwitch- und Retimer-FlüssigkeitserkennungssensormodulStromversorgungsplatine: Anschluss des NVSwitch-Flüssigkeitserkennungssensormoduls (LEAK1)

Kabelführung für das GPU-Flüssigkeitserkennungssensormodul an der Vorderseite​

Abbildung 4. Kabelführung für das GPU-Flüssigkeitserkennungssensormodul an der Vorderseite
Front GPU leakage sensor module cable routing
KabelVomZu
1 Kabel des GPU-Flüssigkeitserkennungssensormoduls an der VorderseiteGPU-Flüssigkeitserkennungssensormodul an der VorderseitePSU-Interposer: Anschluss des GPU-Flüssigkeitserkennungssensormoduls an der Vorderseite (FAN2 LEAK2)
Achtung
Achten Sie darauf, die Sensorkabel nicht am rechten und linken Ende der Leitung zu platzieren.

Kabelführung für das GPU-Flüssigkeitserkennungssensormodul an der Rückseite​

Abbildung 5. Kabelführung für das GPU-Flüssigkeitserkennungssensormodul an der Rückseite
Rear GPU leakage sensor module cable routing
KabelVomZu
1 Kabel des GPU-Flüssigkeitserkennungssensormoduls an der RückseiteGPU-Flüssigkeitserkennungssensormodul an der RückseitePSU-Interposer: Anschluss des GPU-Flüssigkeitserkennungssensormoduls an der Rückseite (FAN1 LEAK1)

Kabelführung für Lenovo Processor Neptune® Core Module-Flüssigkeitserkennungssensormodul​

Anmerkung
Für eine bessere Kabelführung müssen die Schläuche und das Flüssigkeitserkennungssensormodul in einer bestimmten Halterung installiert werden. Stellen Sie sicher, dass das Modul in den Halteklammern gesichert ist. Details finden Sie in der folgenden Abbildung oder unter Lenovo Processor Neptune® Core Module installieren.
Abbildung 6. Kabelführung für Processor Neptune® Core Module-Flüssigkeitserkennungssensormodul
Processor Neptune® Core Module leakage sensor module cable routing
KabelVomZu
1 Kabel für Processor Neptune® Core Module-FlüssigkeitserkennungssensormodulProcessor Neptune® Core Module-FlüssigkeitserkennungssensormodulSystemplatine: Anschluss für Processor Neptune® Core Module-Flüssigkeitserkennungssensormodul (OUTLET TEMP SENSOR)
Anmerkung
Bringen Sie das redundante Sensorkabel wie dargestellt in der Kabelklemme unter.
