Disposición de los cables del módulo de sensor de filtraciones
Utilice esta sección para comprender la disposición de los cables del módulo de sensor de filtraciones.
Atención
Observe estrictamente las siguientes instrucciones para evitar dañar los zócalos de los cables de la placa del sistema. Cualquier daño a los zócalos de los cables podría requerir la sustitución de la placa del sistema.
Conecte los conectores de los cables vertical u horizontalmente alineados con las orientaciones de los enchufes de los cables correspondientes, evitando cualquier inclinación.
- Para desconectar los cables de la placa del sistema, haga lo siguiente:
Mantenga presionados todos los pestillos, pestañas de liberación o bloqueos de los conectores de cable para liberar los conectores de cable.
- Quite los conectores de los cables vertical u horizontalmente alineados con las orientaciones de los enchufes de los cables correspondientes, evitando cualquier inclinación.NotaEl aspecto de los conectores de los cables puede ser diferente de los que se muestran en la ilustración, pero el procedimiento de extracción es el mismo.
La disposición de los cables del sensor de filtraciones de la GPU frontal y posterior es la misma para las GPU H100/H200 y B200, mientras que la disposición de los cables del sensor de filtraciones del NVSwitch es diferente. Según la ubicación del módulo de sensor de filtraciones, seleccione el plan de disposición correspondiente:
- Disposición de los cables del módulo de sensor de filtraciones del NVSwitch H100/H200
- Disposición de los cables del módulo de sensor de filtraciones del NVSwitch y el retemporizador B200
- Disposición de los cables del módulo de sensor de filtraciones de la GPU frontal
- Disposición de los cables del módulo de sensor de filtraciones de la GPU posterior
- Disposición de los cables del módulo de sensor de filtraciones del Lenovo Processor Neptune® Core Module
Nota
- Conexiones entre conectores; 1↔1, 2↔2, 3↔3, ... n↔n
- Al disponer los cables, asegúrese de que todos los cables se dirijan de forma adecuada a través de las guías de cables.
Disposición de los cables del módulo de sensor de filtraciones del NVSwitch H100/H200
Disponga el cable del módulo de sensor de filtraciones del NVSwitch según el tipo de placa de distribución de alimentación. Existen dos tipos de placa de distribución de alimentación. Asegúrese de revisar la malla antes de disponer los cables.

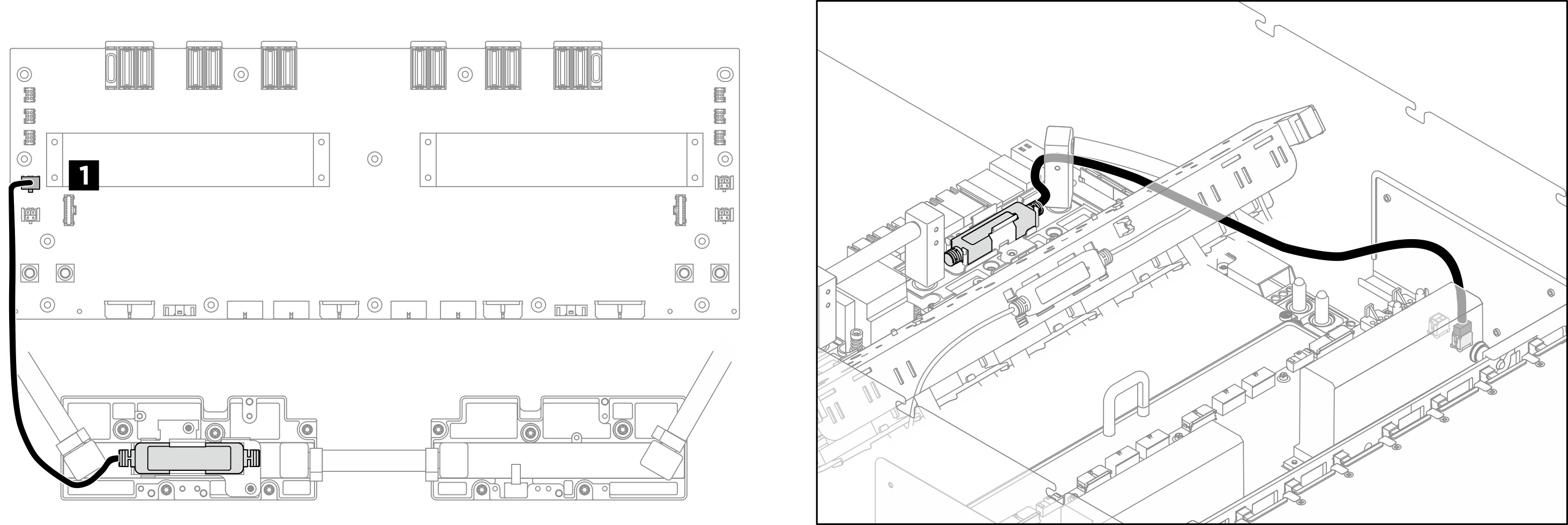

Figura 1. Disposición de los cables del módulo de sensor de filtraciones del NVSwitch para PDB tipo 1


Cable | Desde | Hasta |
---|---|---|
1 Cable del módulo de sensor de filtraciones NVSwitch | Módulo de sensor de filtraciones NVSwitch | Placa de distribución de alimentación: conector del módulo de sensor de filtraciones NVSwitch (LEAK CONN) |

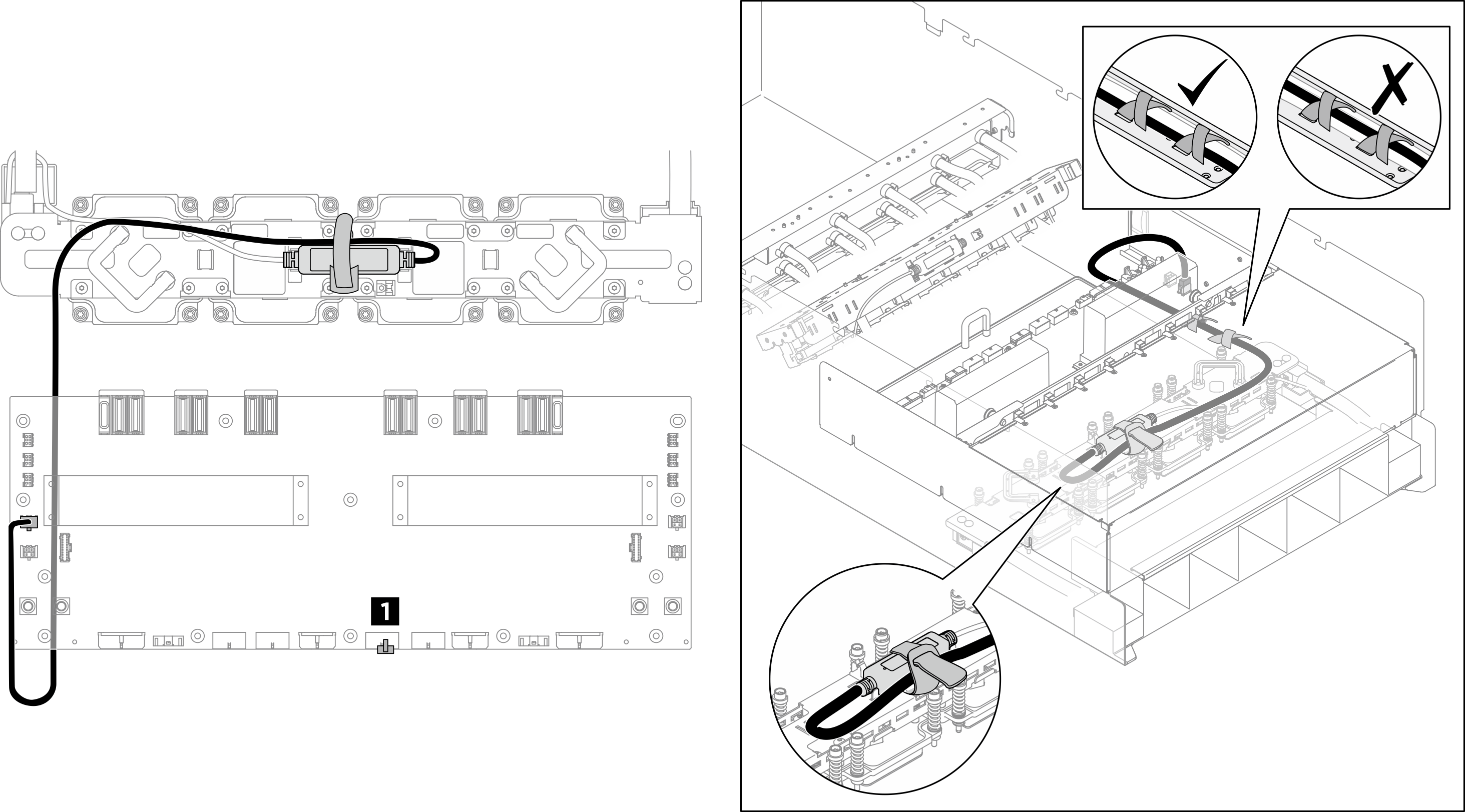

Figura 2. Disposición de los cables del módulo de sensor de filtraciones del NVSwitch para PDB tipo 2


Cable | Desde | Hasta |
---|---|---|
1 Cable del módulo de sensor de filtraciones NVSwitch | Módulo de sensor de filtraciones NVSwitch | Placa de distribución de alimentación: conector del módulo de sensor de filtraciones NVSwitch (LEAK1) |
Nota
Al fijar los cables en el soporte de manguera, asegúrese de no pasarlos por encima de las mangueras.
Disposición de los cables del módulo de sensor de filtraciones del NVSwitch y el retemporizador B200
Figura 3. Disposición de los cables del módulo de sensor de filtraciones del NVSwitch y el retemporizador B200


Cable | Desde | Hasta |
---|---|---|
1 Cable del módulo de sensor de filtraciones del NVSwitch y el retemporizador | Módulo de sensor de filtraciones del NVSwitch y el retemporizador | Placa de distribución de alimentación: conector del módulo de sensor de filtraciones NVSwitch (LEAK1) |
Disposición de los cables del módulo de sensor de filtraciones de la GPU frontal
Figura 4. Disposición de los cables del módulo de sensor de filtraciones de la GPU frontal


Cable | Desde | Hasta |
---|---|---|
1 Cable del módulo de sensor de filtraciones de la GPU frontal | Módulo de sensor de filtraciones de la GPU frontal | Tarjeta de interposición de la PSU: conector del módulo de sensor de filtraciones de la GPU frontal (FAN2 LEAK2) |
Atención
Asegúrese de no colocar los cables del sensor en los extremos derecho e izquierdo del múltiple.
Disposición de los cables del módulo de sensor de filtraciones de la GPU posterior
Figura 5. Disposición de los cables del módulo de sensor de filtraciones de la GPU posterior


Cable | Desde | Hasta |
---|---|---|
1 Cable del módulo de sensor de filtraciones de la GPU posterior | Módulo de sensor de filtraciones de la GPU posterior | Tarjeta de interposición de la PSU: conector del módulo de sensor de filtraciones de la GPU posterior (FAN1 LEAK1) |
Disposición de los cables del módulo de sensor de filtraciones del Lenovo Processor Neptune® Core Module
Nota
Para obtener una mejor disposición de los cables, es necesario instalar las mangueras y el módulo de sensor de filtraciones en un soporte designado y asegurarse de que el módulo esté fijado con los clips de sujeción. Use la ilustración siguiente o Instalación de Lenovo Processor Neptune® Core Module para obtener detalles.
Figura 6. Disposición de los cables del módulo de sensor de filtraciones del Processor Neptune® Core Module


Cable | Desde | Hasta |
---|---|---|
1 Cable del módulo de sensor de filtraciones del Processor Neptune® Core Module | Módulo de sensor de filtraciones del Processor Neptune® Core Module | Placa del sistema: conector del módulo de sensor de filtraciones del Processor Neptune® Core Module (OUTLET TEMP SENSOR) |
Nota
Gestione el cable del sensor redundante en el clip para cables, tal como se muestra en la ilustración.
