Instradamento dei cavi del modulo del sensore di rilevamento delle perdite
Utilizzare questa sezione per comprendere l'instradamento dei cavi del modulo del sensore di rilevamento delle perdite.
Attenzione
Attenersi scrupolosamente alle istruzioni riportate di seguito per evitare di danneggiare i socket dei cavi sulla scheda di sistema. Un qualsiasi danno ai socket dei cavi potrebbe richiedere la sostituzione della scheda di sistema.
Collegare i connettori dei cavi verticalmente oppure orizzontalmente allineandoli agli orientamenti dei socket dei cavi corrispondenti, evitando qualsiasi inclinazione.
- Per scollegare i cavi dalla scheda di sistema, procedere nel modo seguente:
Tenere premuti tutti i fermi, le linguette di rilascio o i blocchi sui connettori dei cavi per rilasciare i connettori dei cavi.
- Rimuovere i connettori dei cavi verticalmente o orizzontalmente allineandoli agli orientamenti dei socket dei cavi corrispondenti, evitando qualsiasi inclinazione.NotaI connettori dei cavi potrebbero avere un aspetto diverso da quelli presenti nell'illustrazione, ma la procedura di rimozione è identica.
L'instradamento dei cavi delle perdite anteriore e posteriore della GPU è lo stesso per la GPU H100/H200 e B200, mentre l'instradamento dei cavi delle perdite con NVSwitch è diverso. In base alla posizione del modulo del sensore di rilevamento delle perdite, selezionare il piano di instradamento corrispondente:
- Instradamento del cavo del modulo del sensore di rilevamento delle perdite con NVSwitch H100/H200
- Instradamento dei cavi del modulo del sensore di rilevamento delle perdite con NVSwitch e retimer B200
- Instradamento del cavo del modulo del sensore di rilevamento delle perdite della GPU anteriore
- Instradamento del cavo del modulo del sensore di rilevamento delle perdite della GPU posteriore
- Instradamento del cavo del modulo del sensore di rilevamento delle perdite Lenovo Processor Neptune® Core Module
Nota
- Connessioni tra i connettori; 1↔1, 2↔2, 3↔3, ... n↔n
- Quando si instradano i cavi, verificare che tutti siano instradati correttamente attraverso le apposite guide.
Instradamento del cavo del modulo del sensore di rilevamento delle perdite con NVSwitch H100/H200
Instradare il cavo del modulo del sensore di rilevamento delle perdite con NVSwitch in base al tipo di scheda di distribuzione dell'alimentazione. Esistono due tipi di scheda di distribuzione dell'alimentazione. Assicurarsi di controllare la serigrafia prima dell'instradamento.

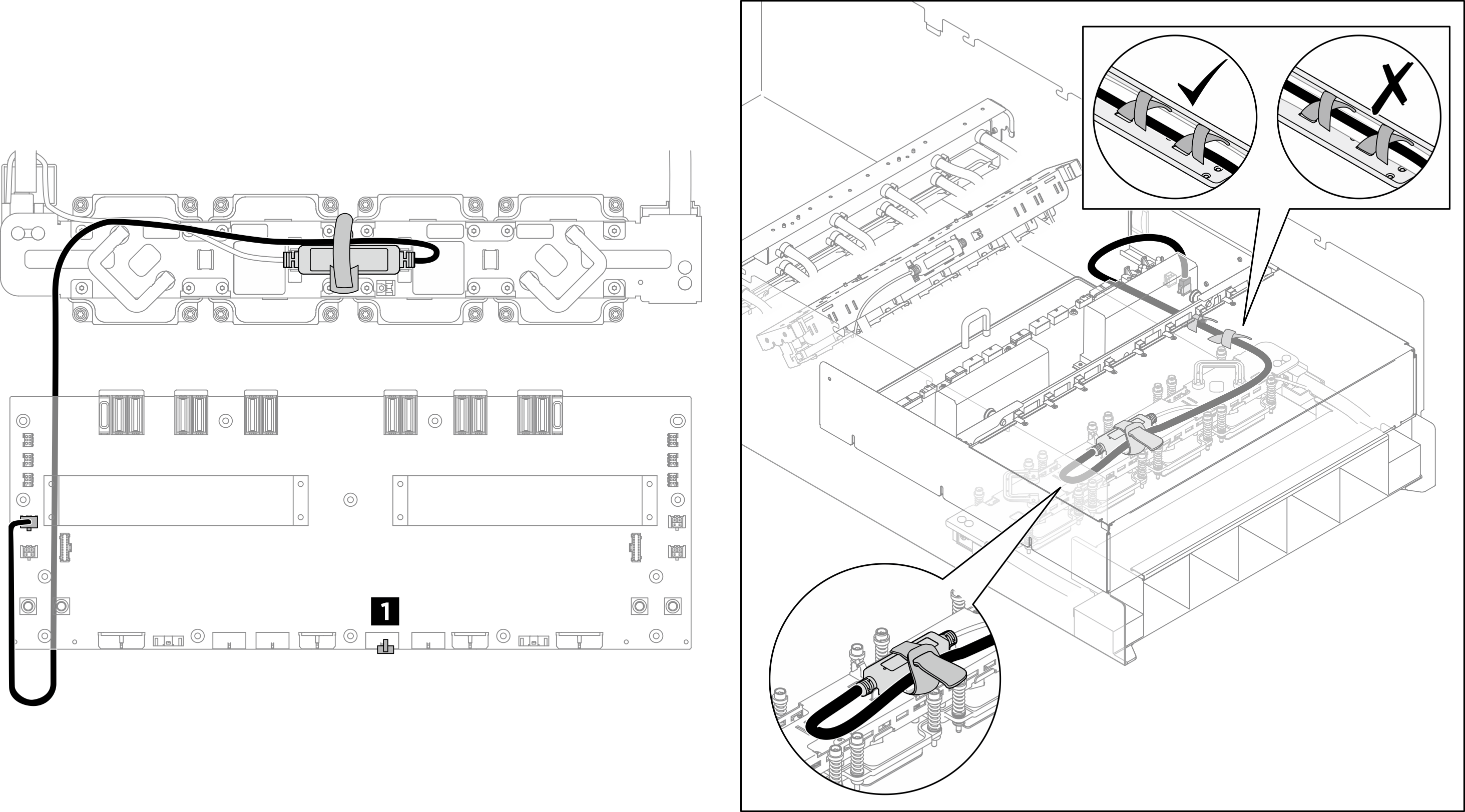

Figura 1. Instradamento dei cavi del modulo del sensore di rilevamento delle perdite con NVSwitch per PDB di tipo 1


Cavo | Da | A |
---|---|---|
1 Cavo del modulo del sensore di rilevamento delle perdite NVSwitch | Modulo del sensore di rilevamento delle perdite NVSwitch | Scheda di distribuzione dell'alimentazione: connettore del modulo del sensore di rilevamento delle perdite NVSwitch (LEAK CONN) |
Figura 2. Instradamento dei cavi del modulo del sensore di rilevamento delle perdite con NVSwitch per PDB di tipo 2


Cavo | Da | A |
---|---|---|
1 Cavo del modulo del sensore di rilevamento delle perdite NVSwitch | Modulo del sensore di rilevamento delle perdite NVSwitch | Scheda di distribuzione dell'alimentazione: connettore del modulo del sensore di rilevamento delle perdite NVSwitch (LEAK1) |
Nota
Quando si fissano i cavi sul supporto del tubo, assicurarsi di non instradare i cavi sopra i tubi.
Instradamento dei cavi del modulo del sensore di rilevamento delle perdite con NVSwitch e retimer B200

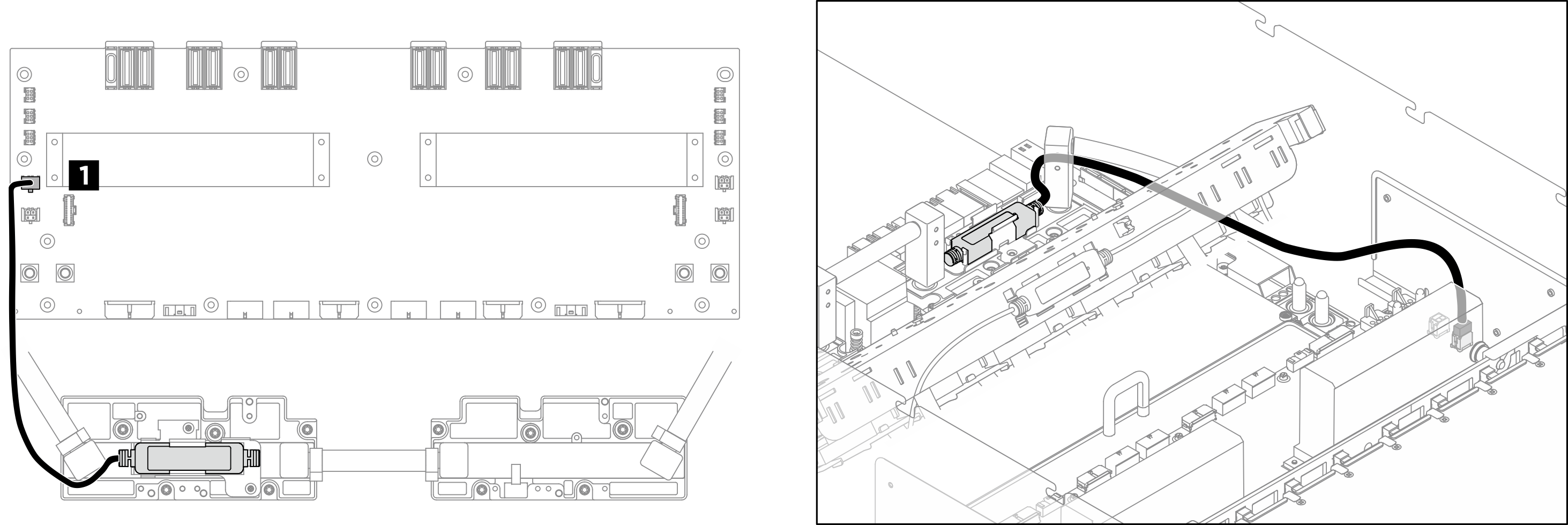

Figura 3. Instradamento dei cavi del modulo del sensore di rilevamento delle perdite con NVSwitch e retimer B200


Cavo | Da | A |
---|---|---|
1 Cavo del modulo del sensore di rilevamento delle perdite con NVSwitch e retimer | Modulo del sensore di rilevamento delle perdite con NVSwitch e retimer | Scheda di distribuzione dell'alimentazione: connettore del modulo del sensore di rilevamento delle perdite NVSwitch (LEAK1) |
Instradamento del cavo del modulo del sensore di rilevamento delle perdite della GPU anteriore
Figura 4. Instradamento del cavo del modulo del sensore di rilevamento delle perdite della GPU anteriore


Cavo | Da | A |
---|---|---|
1 Cavo del modulo del sensore di rilevamento delle perdite della GPU anteriore | Modulo del sensore di rilevamento delle perdite della GPU anteriore | Interposer PSU: connettore del modulo del sensore di rilevamento delle perdite della GPU anteriore (FAN2 LEAK2) |
Attenzione
Assicurarsi di non posizionare i cavi del sensore sulle estremità destra e sinistra del collettore.
Instradamento del cavo del modulo del sensore di rilevamento delle perdite della GPU posteriore
Figura 5. Instradamento del cavo del modulo del sensore di rilevamento delle perdite della GPU posteriore


Cavo | Da | A |
---|---|---|
1 Cavo del modulo del sensore di rilevamento delle perdite della GPU posteriore | Modulo del sensore di rilevamento delle perdite della GPU posteriore | Interposer PSU: connettore del modulo del sensore di rilevamento delle perdite della GPU posteriore (FAN1 LEAK1) |
Instradamento del cavo del modulo del sensore di rilevamento delle perdite Lenovo Processor Neptune® Core Module
Nota
Per una migliore disposizione del cavo, è necessario installare i tubi e il modulo del sensore di rilevamento delle perdite in un supporto designato e assicurarsi che il modulo sia fissato nei fermi del supporto. Per maggiori dettagli, vedere la seguente figura o Installazione del Lenovo Processor Neptune® Core Module.
Figura 6. Instradamento del cavo del modulo del sensore di rilevamento delle perdite Processor Neptune® Core Module


Cavo | Da | A |
---|---|---|
1 Cavo del modulo del sensore di rilevamento delle perdite Processor Neptune® Core Module | Modulo del sensore di rilevamento delle perdite Processor Neptune® Core Module | Scheda di sistema: connettore del modulo del sensore di rilevamento delle perdite Processor Neptune® Core Module (OUTLET TEMP SENSOR) |
Nota
Gestire il cavo del sensore ridondante nel fermacavo come illustrato.
