Cheminement des câbles du module de détecteur de fuite
Cette section décrit le cheminement des câbles du module de détecteur de fuite.
Avertissement
Respectez scrupuleusement les instructions suivantes pour éviter d’endommager les connecteurs de câble de la carte mère. S’ils sont endommagés, vous devrez peut-être remplacer la carte mère.
Branchez les connecteurs de câble à la verticale ou à l’horizontale selon les orientations des prises de câble correspondantes, en évitant toute inclinaison.
- Pour débrancher les câbles de la carte mère, procédez comme suit :
Appuyez et maintenez enfoncés tous les loquets, pattes de déverrouillage ou verrous sur les connecteurs de câble pour les libérer.
- Retirez les connecteurs de câble à la verticale ou à l’horizontale selon les orientations des prises de câble correspondantes, en évitant toute inclinaison.RemarqueLes connecteurs de câbles peuvent sembler différents de ceux de l’illustration, mais la procédure de retrait est identique.
Le cheminement des câbles de fuite GPU avant et arrière est le même pour le GPU H100/H200 et B200, tandis que le cheminement des câbles de fuite NVswitch est différent. En fonction de l’emplacement du module de détecteur de fuite, sélectionnez le plan de cheminement correspondant :
- Cheminement des câbles du module de détecteur de fuite NVswitch H100/H200
- Cheminement des câbles du module de détecteur de fuite NVSwitch B200 et du resynchroniseur
- Cheminement des câbles du module de détecteur de fuite GPU avant
- Cheminement des câbles du module de détecteur de fuite GPU arrière
- Cheminement des câbles du module de détecteur de fuite du DWCM Lenovo Processor Neptune® Core Module
Remarque
- Connexions entre les connecteurs : 1↔1, 2↔2, 3↔3, ... n↔n
- Lorsque vous acheminez les câbles, assurez-vous que tous les câbles sont acheminés correctement grâce aux guides-câbles.
Cheminement des câbles du module de détecteur de fuite NVswitch H100/H200
Acheminez le câble du module de détecteur de fuite NVswitch en fonction du type de tableau de distribution. Il existe deux types de tableau de distribution. Assurez-vous de vérifier la sérigraphie avant le routage.

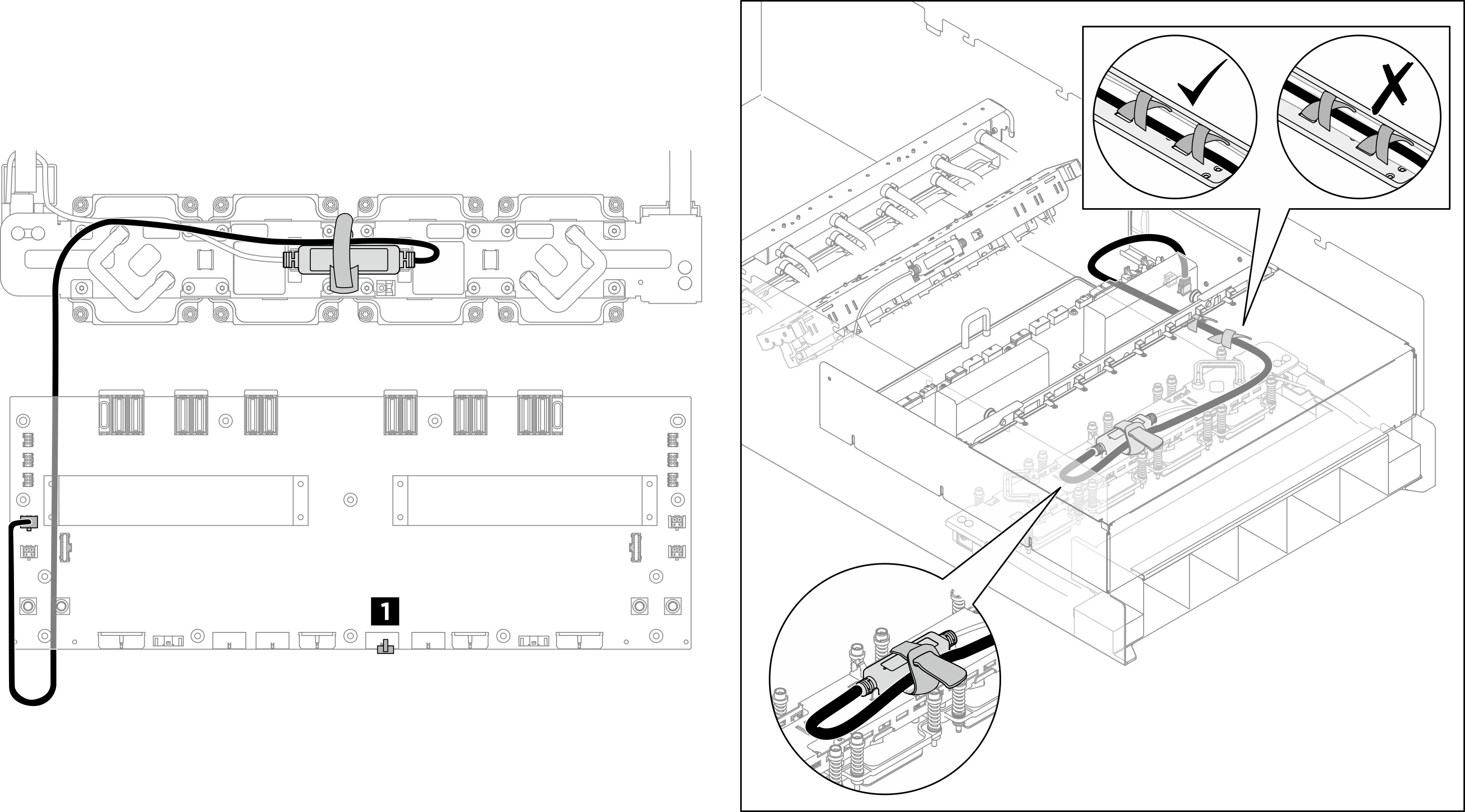

Figure 1. Cheminement des câbles du module de détecteur de fuite NVswitch pour PDB de type 1


Câble | À partir de | Vers |
---|---|---|
1 Câble du module de détecteur de fuite NVSwitch | Module de détecteur de fuite NVSwitch | Tableau de distribution : connecteur du module de détecteur de fuite NVSwitch (LEAK CONN) |
Figure 2. Cheminement des câbles du module de détecteur de fuite NVswitch pour PDB de type 2


Câble | À partir de | Vers |
---|---|---|
1 Câble du module de détecteur de fuite NVSwitch | Module de détecteur de fuite NVSwitch | Tableau de distribution : connecteur du module de détecteur de fuite NVSwitch (LEAK1) |
Remarque
Lorsque vous fixez des câbles sur le support de tuyaux, veillez à ne pas acheminer les câbles sur le dessus des tuyaux.
Cheminement des câbles du module de détecteur de fuite NVSwitch B200 et du resynchroniseur
Figure 3. Cheminement des câbles du module de détecteur de fuite NVSwitch B200 et du resynchroniseur


Câble | À partir de | Vers |
---|---|---|
1 Câble du module de détecteur de fuite NVSwitch et du resynchroniseur | Câble du module de détecteur de fuite NVSwitch et du resynchroniseur | Tableau de distribution : connecteur du module de détecteur de fuite NVSwitch (LEAK1) |
Cheminement des câbles du module de détecteur de fuite GPU avant

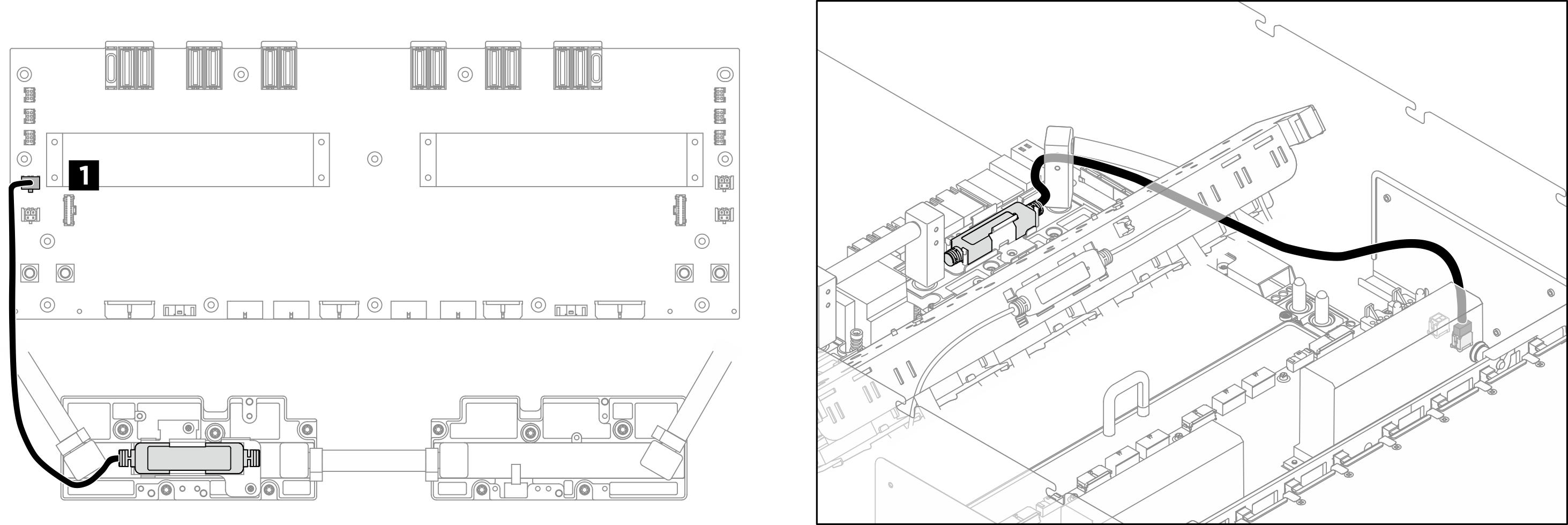

Figure 4. Cheminement des câbles du module de détecteur de fuite GPU avant


Câble | À partir de | Vers |
---|---|---|
1 Câble du module de détecteur de fuite GPU avant | Module de détecteur de fuite GPU avant | Interposeur du PSU : connecteur du module de détecteur de fuite GPU avant (FAN2 LEAK2) |
Avertissement
Veillez à ne pas placer les câbles du détecteur sur les extrémités droite et gauche du collecteur.
Cheminement des câbles du module de détecteur de fuite GPU arrière
Figure 5. Cheminement des câbles du module de détecteur de fuite GPU arrière


Câble | À partir de | Vers |
---|---|---|
1 Câble du module de détecteur de fuite GPU arrière | Module de capteur de fuite GPU arrière | Interposeur du PSU : connecteur du module de détecteur de fuite GPU arrière (FAN1 LEAK1) |
Cheminement des câbles du module de détecteur de fuite du DWCM Lenovo Processor Neptune® Core Module
Remarque
Pour une meilleure organisation des câbles, il est nécessaire d’installer les tuyaux et le module de détecteur de fuite sur un support désigné et de veiller à ce que le module soit solidement installé dans les clips de maintien. Pour plus de détails, voir l’illustration ci-dessous ou la section Installation de Lenovo Processor Neptune® Core Module.
Figure 6. Cheminement des câbles du module de détecteur de fuite du Processor Neptune® Core Module


Câble | À partir de | Vers |
---|---|---|
1 Câble du module de détecteur de fuite du Processor Neptune® Core Module | Module de détecteur de fuite du Processor Neptune® Core Module | Carte mère : connecteur du module de détecteur de fuite du Processor Neptune® Core Module (OUTLET TEMP SENSOR) |
Remarque
Rangez le câble de détecteur redondant dans le clip de fixation, comme illustré.
