누수 센서 모듈 케이블 배선
이 섹션을 사용하여 누수 센서 모듈의 케이블 배선을 이해하십시오.
누수 감지 센서의 위치에 따라 다음과 같이 해당하는 배선 계획을 선택하십시오.
주
- 커넥터 간 연결: 1↔1, 2↔2, 3↔3, ... n↔n
- 케이블을 배선할 때 모든 케이블이 케이블 가이드를 통과하여 올바르게 배선되었는지 확인하십시오.
NVSwitch 누수 감지 센서 모듈 케이블 배선

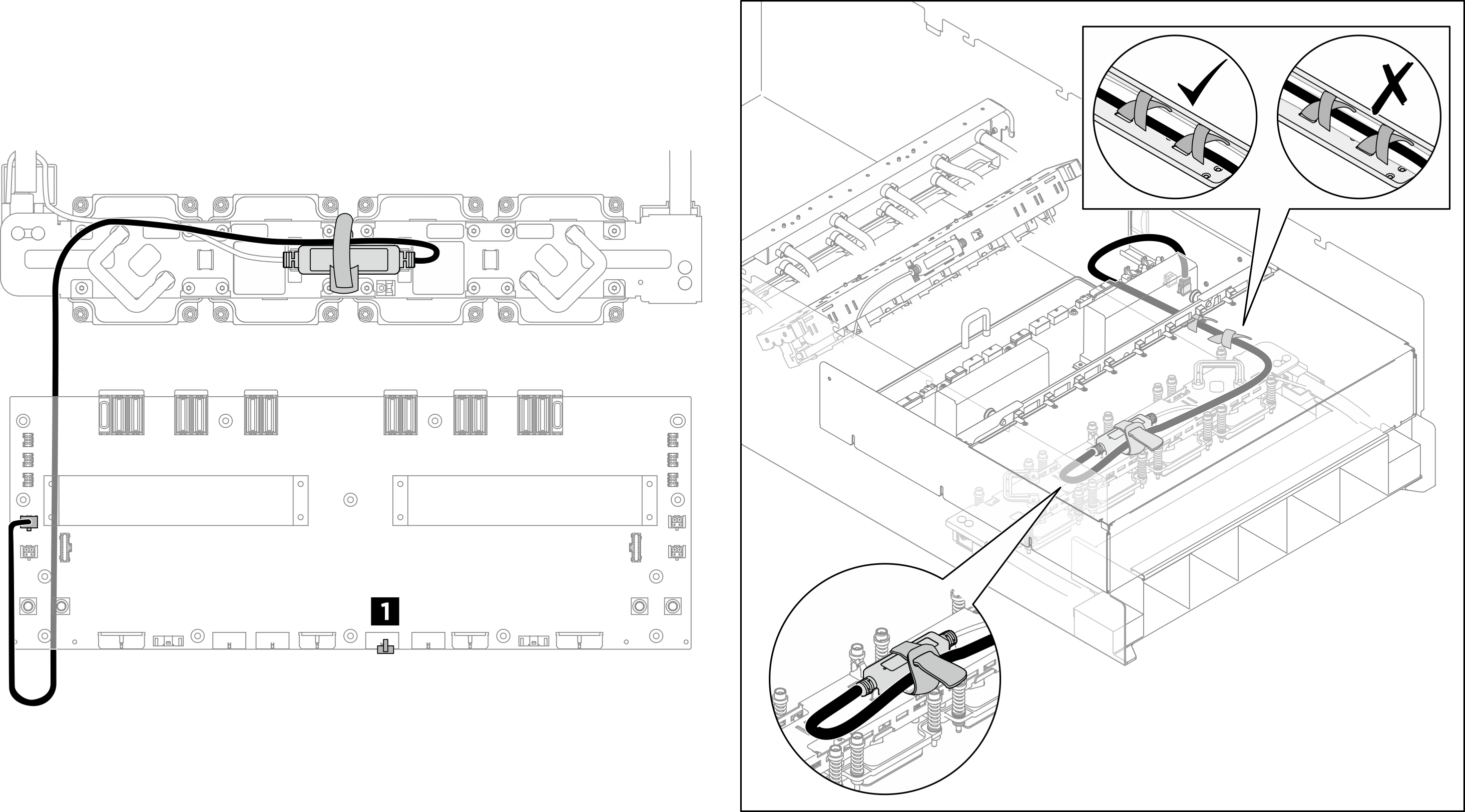

그림 1. NVSwitch 누수 센서 모듈 케이블 배선
케이블 | 시작 | 끝 |
---|---|---|
1 NVSwitch 누수 센서 모듈 케이블 | NVSwitch 누수 센서 모듈 | 전원 분배 보드: NVSwitch 누수 감지 센서 커넥터(LEAK CONN) |
주
센서 케이블을 호스 홀더에 고정할 때 호스 위에 케이블을 배선하지 않도록 하십시오.
앞면 GPU 누수 감지 센서 모듈 케이블 배선

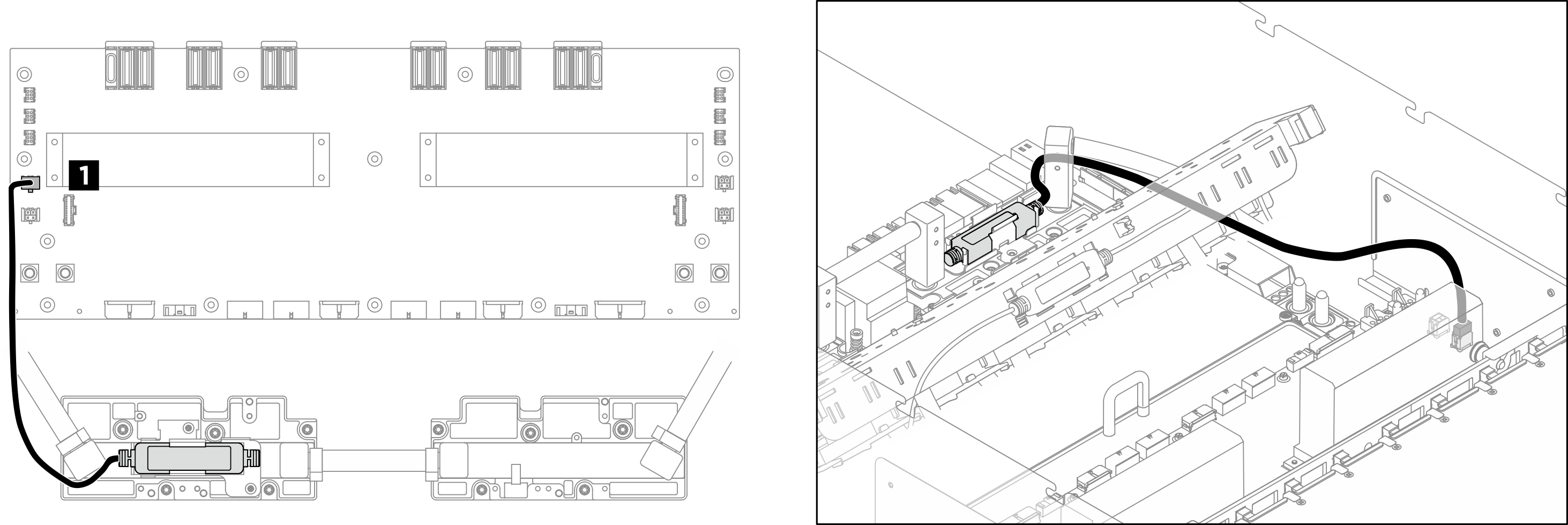

그림 2. 앞면 GPU 누수 센서 모듈 케이블 배선
케이블 | 시작 | 끝 |
---|---|---|
1 앞면 GPU 누수 센서 모듈 케이블 | 앞면 GPU 누수 센서 모듈 | PSU 인터포저: 앞면 GPU 누수 감지 센서 커넥터(FAN2 LEAK2) |
주
매니폴드의 오른쪽 및 왼쪽 끝에 센서 케이블을 놓지 마십시오.
뒷면 GPU 누수 감지 센서 모듈 케이블 배선
그림 3. 뒷면 GPU 누수 센서 모듈 케이블 배선
케이블 | 시작 | 끝 |
---|---|---|
1 뒷면 GPU 누수 센서 모듈 케이블 | 뒷면 GPU 누수 센서 모듈 | PSU 인터포저: 뒷면 GPU 누수 감지 센서 커넥터(FAN1 LEAK1) |
DWCM 누수 센서 모듈 케이블 배선
주
케이블을 잘 정리하려면 호스와 누수 센서 모듈을 지정된 홀더에 장착해야 하며 모듈이 홀더 클립에 고정되었는지 확인해야 합니다. 자세한 내용은 아래 그림 또는 Lenovo Neptune(TM) 프로세서 직접 수냉식 냉각 모듈 설치의 내용을 참조하십시오.
그림 4. DWCM 누수 센서 모듈 케이블 배선
케이블 | 시작 | 끝 |
---|---|---|
1 DWCM 누수 센서 모듈 케이블 | DWCM 누수 센서 모듈 | 시스템 보드: DWCM 누수 감지 센서 커넥터(OUTLET TEMP SENSOR) |
주
그림과 같이 케이블 클립의 중복 센서 케이블을 관리하십시오.
