การเดินสายแบ็คเพลนไดรฟ์ขนาด 2.5 นิ้ว

ใช้ส่วนนี้เพื่อทำความเข้าใจกับวิธีเดินสายแบ็คเพลนไดรฟ์ขนาด 2.5 นิ้ว

เลือกแผนการเดินสายที่สอดคล้องกันตามที่ตั้งของแบ็คเพลนไดรฟ์:
หลังจากที่คุณเดินสายเสร็จแล้ว ให้มัดสายด้วยตัวรัดสายที่สอดคล้องกับตำแหน่ง:
หมายเหตุ
  • การเชื่อมต่อระหว่างขั้วต่อ: 11, 22, 33, ... nn
  • เมื่อเดินสาย ตรวจสอบให้แน่ใจว่าเดินสายทั้งหมดอย่างเหมาะสมผ่านช่องร้อยสาย

การเดินสายแบ็คเพลนไดรฟ์ด้านหน้าขนาด 2.5 นิ้ว

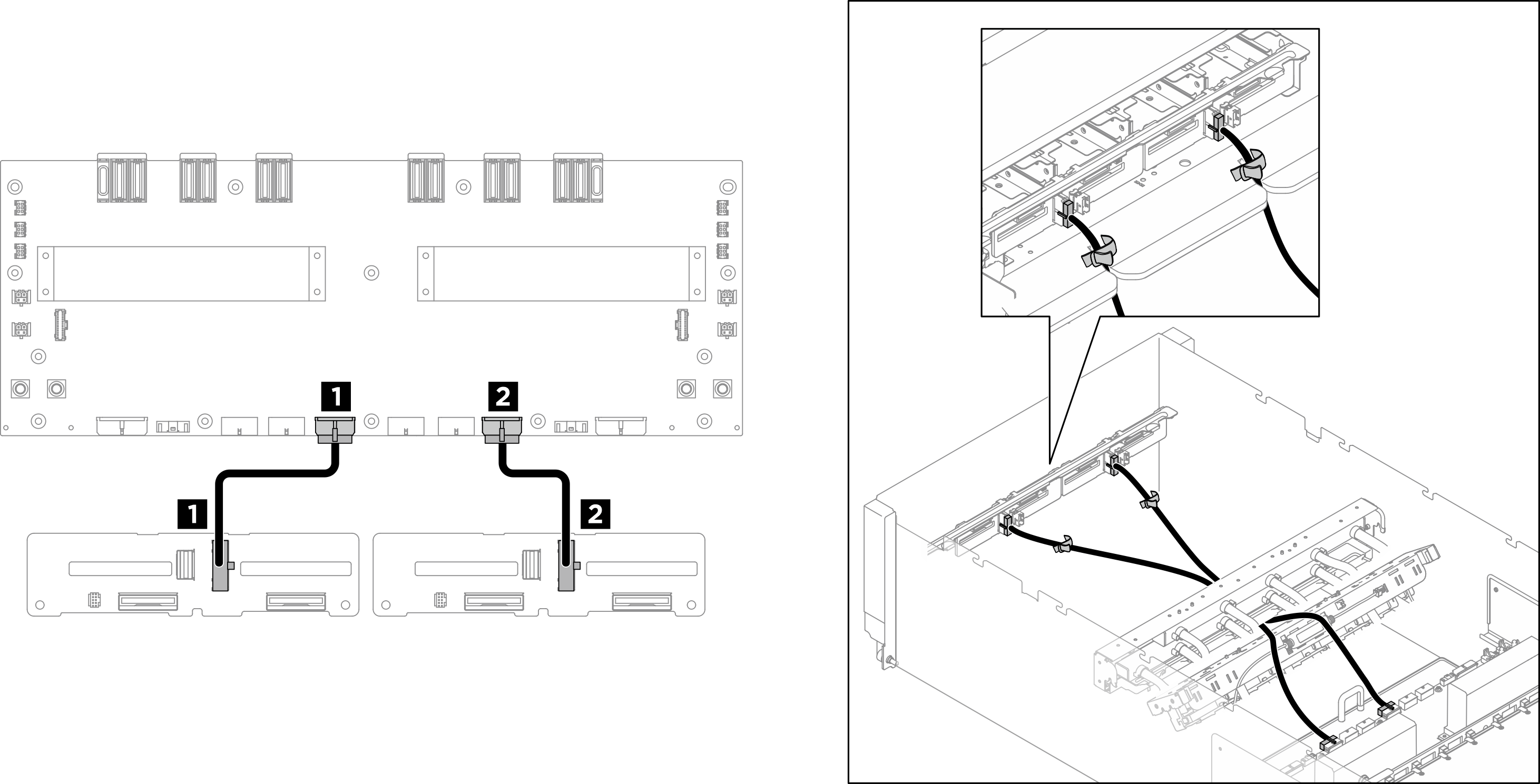

รูปที่ 1. การเดินสายสัญญาณแบ็คเพลนไดรฟ์ด้านหน้าขนาด 2.5 นิ้ว
Front 2.5-inch drive backplane signal cable routing
สายจากไปยังป้าย
1แบ็คเพลน 1: ขั้วต่อ NVMe 0-1แผงสวิตช์ PCIe: ขั้วต่อ NVMe 1 (NVME1)
  • NVME 0-1
  • NVME 1
2แบ็คเพลน 1: ขั้วต่อ NVMe 2-3แผงสวิตช์ PCIe: ขั้วต่อ NVMe 3 (NVME3)
  • NVME 2-3
  • NVME 3
3แบ็คเพลน 2: ขั้วต่อ NVMe 0-1แผงสวิตช์ PCIe: ขั้วต่อ NVMe 5 (NVME5)
  • NVME 0-1
  • NVME 5
4แบ็คเพลน 2: ขั้วต่อ NVMe 2-3แผงสวิตช์ PCIe: ขั้วต่อ NVMe 7 (NVME7)
  • NVME 2-3
  • NVME 7
หมายเหตุ


กดสายสัญญาณแบ็คเพลนไดรฟ์ขนาด 2.5 นิ้วลงบนบอร์ดเพื่อเก็บให้ห่างจากตัวระบายความร้อน

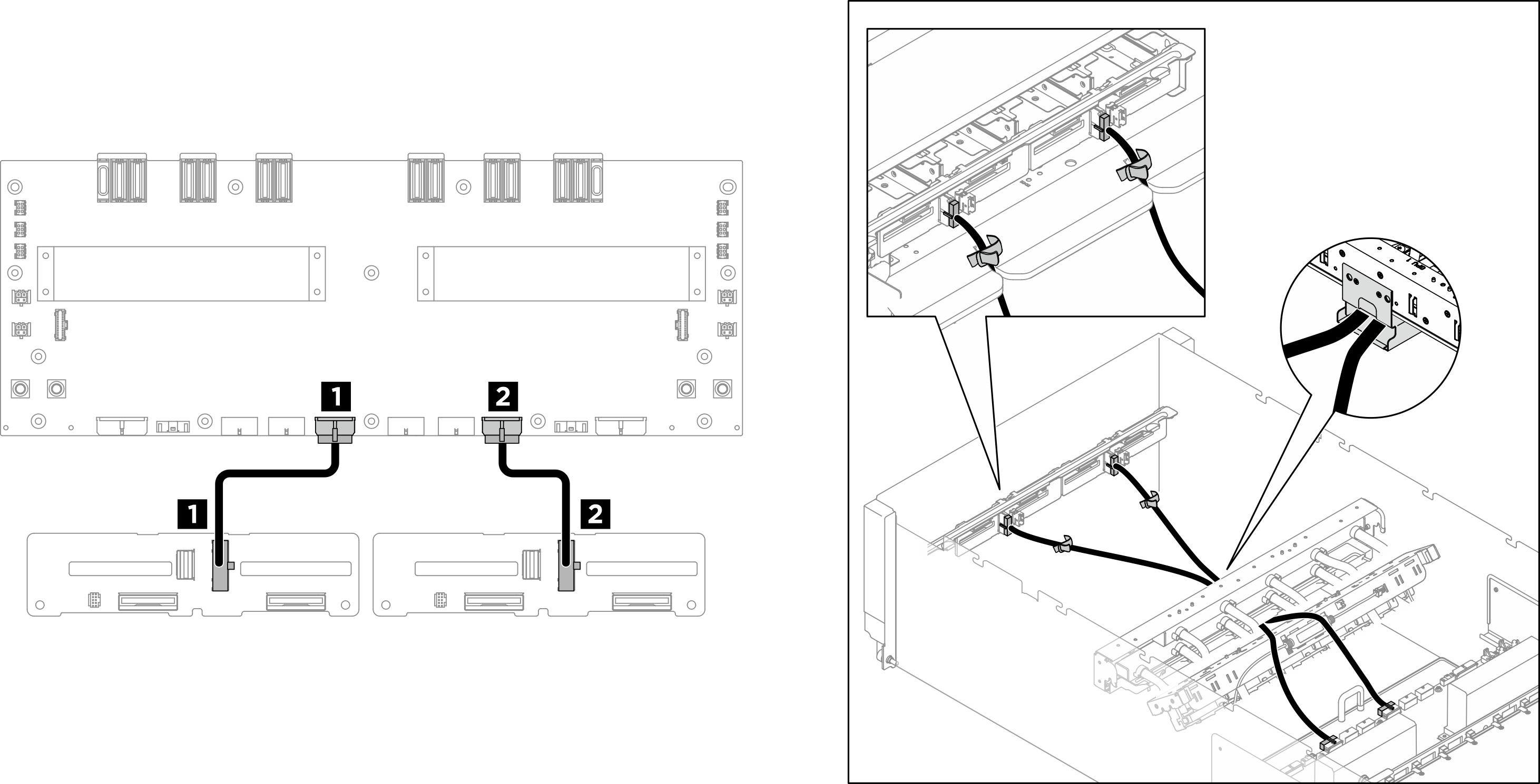

รูปที่ 2. การเดินสายไฟแบ็คเพลนไดรฟ์ด้านหน้าขนาด 2.5 นิ้ว
Front 2.5-inch drive backplane power cable routing
สายจากไปยังป้าย
1แบ็คเพลน 1: ขั้วต่อไฟฟ้าแผงจ่ายไฟ: ขั้วต่อไฟฟ้าของแบ็คเพลน 1 (BP1 PWR)
  • BP1 PWR
  • BP1 PWR
2แบ็คเพลน 2: ขั้วต่อไฟฟ้าแผงจ่ายไฟ: ขั้วต่อไฟฟ้าของแบ็คเพลน 2 (BP2 PWR)
  • BP2 PWR
  • BP2 PWR
หมายเหตุ
เดินสายไฟแบ็คเพลนไดรฟ์ขนาด 2.5 นิ้วผ่านตัวยึดสาย GPU ตามภาพ

การเดินสายแบ็คเพลนไดรฟ์ด้านหลังขนาด 2.5 นิ้ว

รูปที่ 3. การเดินสายแบ็คเพลนไดรฟ์ด้านหลังขนาด 2.5 นิ้ว
Rear 2.5-inch drive backplane cable routing
สายจากไปยังป้าย
1แบ็คเพลน 1: ขั้วต่อ NVMe 2-3แผงระบบ: ขั้วต่อ MCIO 4A (MCIO4A)
  • R-NVME 2-3
  • MCIO 4A
2แบ็คเพลน 2: ขั้วต่อไฟฟ้าแผงระบบ: ขั้วต่อไฟฟ้าของแบ็คเพลน (BP PWR/SIG 2)
  • R-BP PWR
  • SIG 2
3แบ็คเพลน 2: ขั้วต่อ NVMe 0-1แผงระบบ: ขั้วต่อ MCIO 4B (MCIO4B)
  • R-NVME 0-1
  • MCIO 4B

หลังจากดำเนินการเสร็จ

รูปที่ 4. การยึดสายด้วยตัวรัด
Securing cables with cable ties

มัดสายที่ด้านแบ็คเพลนไดรฟ์ด้านหน้า

แบ่งสายสัญญาณและสายไฟไดรฟ์แบ็คเพลน, สายการจัดการ GPU, สายโมดูล I/O ด้านหน้า และสายแผงการวินิจฉัยในตัวออกเป็นสี่ชุด และยึดให้แน่นด้วยตัวรัดสายตามภาพ


ชุดสายสายขั้วต่อ
1
  • สายแผงการวินิจฉัยในตัวหนึ่งเส้น
  • แผงการวินิจฉัยในตัว
2
  • สายสัญญาณแบ็คเพลน 1 สองเส้น
  • สายไฟแบ็คเพลน 1 หนึ่งเส้น
  • แบ็คเพลน 1: ขั้วต่อ NVMe 0-1
  • แบ็คเพลน 1: ขั้วต่อไฟฟ้า
  • แบ็คเพลน 1: ขั้วต่อ NVMe 2-3
3
  • สายสัญญาณแบ็คเพลน 2 สองเส้น
  • สายไฟแบ็คเพลน 2 หนึ่งเส้น
  • สายการจัดการ GPU หนึ่งเส้น
  • แบ็คเพลน 2: ขั้วต่อ NVMe 0-1
  • แบ็คเพลน 2: ขั้วต่อ NVMe 2-3
  • แบ็คเพลน 2: ขั้วต่อไฟฟ้า
  • จากแผงสวิตช์ PCIe: ขั้วต่อการจัดการ GPU (MGMT)
4
  • สายการจัดการ GPU หนึ่งเส้น
  • สายโมดูล I/O ด้านหน้าสองเส้น
  • ไปยังแผงระบบ: ขั้วต่อไซด์แบนด์ของสวิตช์ PCIe (PCIE SW SIDEBAND)
  • โมดูล I/O ด้านหน้า

มัดสายที่เชื่อมต่อกับแผงสวิตช์ PCIe

แบ่งสายที่เชื่อมต่อกับแผงสวิตช์ PCIe ออกเป็นหกชุด และยึดเข้ากับครอสบาร์ด้วยตัวรัดสาย


ชุดสายสายขั้วต่อ (บนแผงสวิตช์ PCIe)
1
  • สายไฟแผงสวิตช์ PCIe หนึ่งเส้น
  • สายไซด์แบนด์ของแผงสวิตช์ PCIe หนึ่งเส้น
  • PDB PWR1
  • PDB SB1
2
  • สายสัญญาณแบ็คเพลน 1 หนึ่งเส้น
  • สายสัญญาณแผงสวิตช์ PCIe สองเส้น
  • NVME1
  • MCIO1
  • MCIO2
3
  • สายสัญญาณแบ็คเพลน 1 หนึ่งเส้น
  • สายสัญญาณแผงสวิตช์ PCIe สองเส้น
  • NVME3
  • MCIO3
  • MCIO4
4
  • สายสัญญาณแบ็คเพลน 2 หนึ่งเส้น
  • สายสัญญาณแผงสวิตช์ PCIe สองเส้น
  • NVME5
  • MCIO5
  • MCIO6
5
  • สายสัญญาณแบ็คเพลน 2 หนึ่งเส้น
  • สายสัญญาณแผงสวิตช์ PCIe สองเส้น
  • NVME7
  • MCIO7
  • MCIO8
6
  • สายไฟแผงสวิตช์ PCIe หนึ่งเส้น
  • สายไซด์แบนด์ของแผงสวิตช์ PCIe หนึ่งเส้น
  • PDB PWR2
  • PDB SB2
