Remover um conjunto de placa riser PCIe

Siga as instruções nesta seção para remover um conjunto de placa riser PCIe. O procedimento deve ser executado por um técnico treinado.

Sobre esta tarefa

Atenção

Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.
Se o servidor estiver instalado em um rack, deslize o servidor para fora dos trilhos deslizantes do rack para acessar a tampa superior ou remover o chassi do rack. Consulte Remover o servidor do rack.
Duas pessoas e um dispositivo de elevação no local que podem suportar até 400 lb (181 kg) são necessários para executar esse procedimento. Se você ainda não tiver um dispositivo de içamento disponível, a Lenovo oferece o Genie Lift GL-8 material lift que pode ser adquirido em Data Center Solution Configurator. Inclua o freio e a plataforma de carga ao pedir o Genie Lift GL-8 material lift.
O servidor oferece suporte a até três placas riser PCIe. Consulte a ilustração a seguir para saber os locais correspondentes.
Figura 1. Locais da placa riser PCIe

Nota

Para manter um resfriamento adequado do sistema, não opere o servidor sem uma placa riser PCIe ou um preenchimento da placa riser instalado no complexo da CPU.

Procedimento

Faça as preparações para essa tarefa.
1. Remova a tampa superior frontal. Consulte Remover a tampa superior frontal.
2. Remova a tampa superior traseira. Consulte Remover a tampa superior traseira.
3. Remova o defletor de ar do processador. Consulte Remover o defletor de ar do processador.
Remova o conjunto da placa riser PCIe no slot da placa riser 1.
1. Solte o parafuso de aperto manual na placa riser PCIe.
2. Levante o conjunto de placa riser PCIe para retirá-la do complexo da CPU.
3. Desconecte os cabos do conjunto de placa riser PCIe. Consulte Roteamento de cabos da placa riser PCIe para obter mais informações sobre o roteamento de cabos internos.

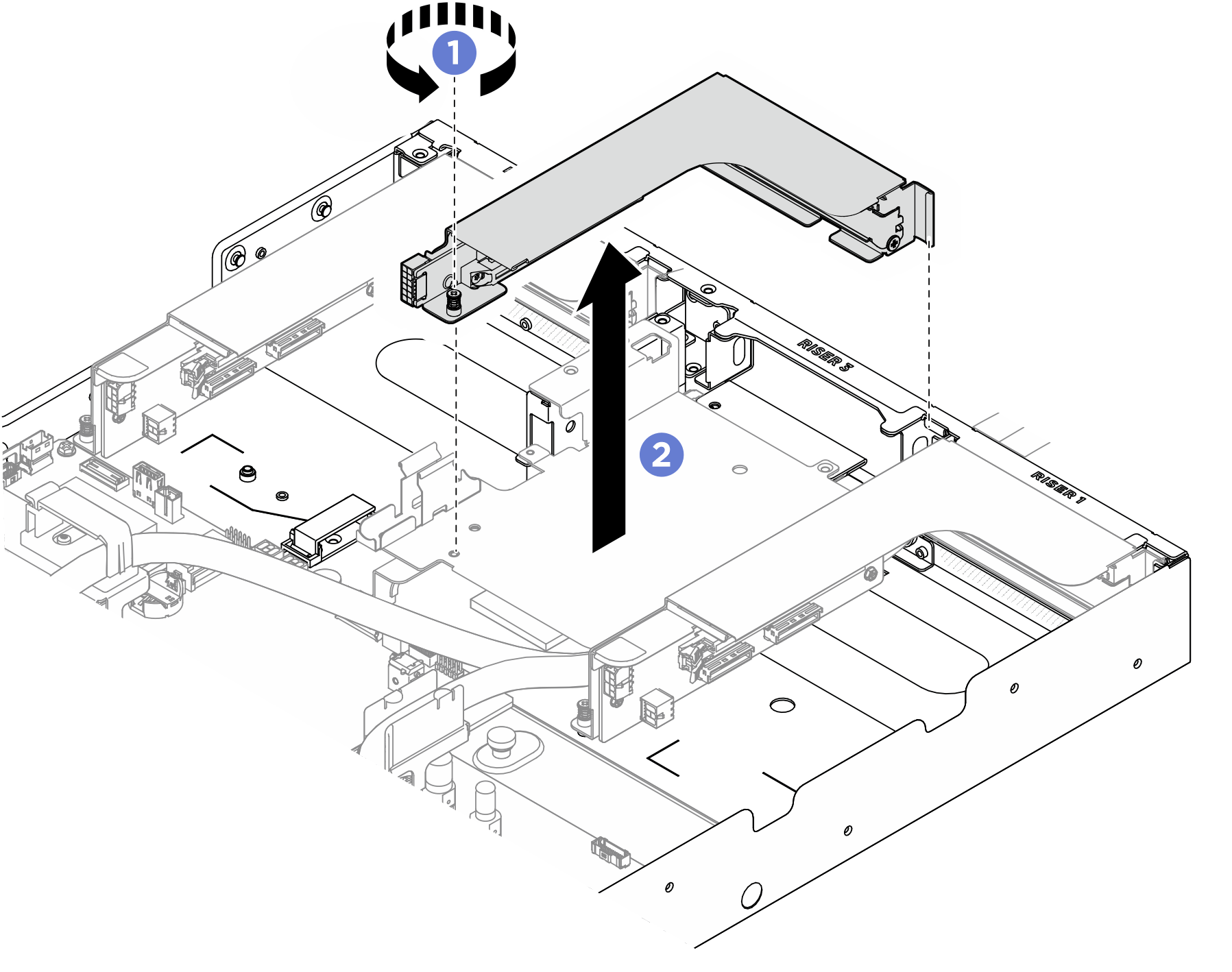

  Figura 2. Removendo o conjunto da placa riser PCIe x16 no slot da placa riser 1

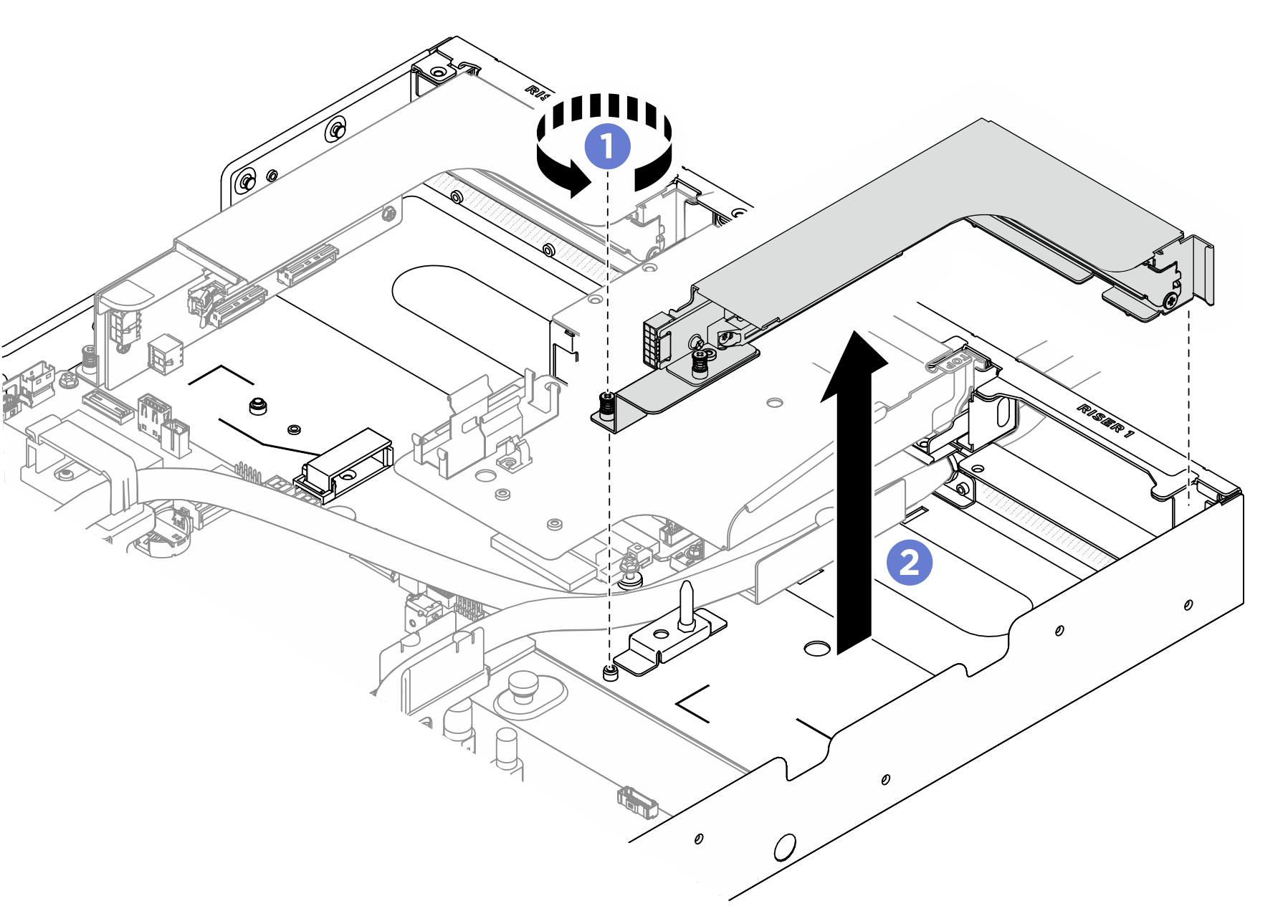

  Figura 3. Removendo o conjunto da placa riser PCIe x8 no slot da placa riser 1
4. Se necessário, solte o parafuso prisioneiro para separar a gaiola da placa riser PCIe x8 do suporte do adaptador.
  Figura 4. Separando a gaiola da placa riser PCIe x8 e o suporte do adaptador
Remova o conjunto da placa riser PCIe no slot da placa riser 2.
1. Solte o parafuso de aperto manual na placa riser PCIe.
2. Levante o conjunto de placa riser PCIe para retirá-la do complexo da CPU.
3. Desconecte os cabos do conjunto de placa riser PCIe. Consulte Roteamento de cabos da placa riser PCIe para obter mais informações sobre o roteamento de cabos internos.
  Figura 5. Remoção do conjunto de placa riser PCIe no slot da placa riser 2
Se necessário, remova o suporte de apoio da placa riser traseira no slot da placa riser 2.
1. Solte os dez parafusos que prendem o suporte de apoio da placa riser traseira no complexo da CPU.
2. Levante o suporte de apoio da placa riser traseira para fora do slot da placa riser.
  Figura 6. Removendo o suporte de apoio da placa riser traseira
Remova o conjunto da placa riser PCIe no slot da placa riser 3.
1. Solte o parafuso de aperto manual no conjunto de placa riser PCIe.
2. Levante o conjunto de placa riser PCIe do suporte do módulo do sensor de vazamento.
3. Desconecte os cabos do conjunto de placa riser PCIe. Consulte Roteamento de cabos da placa riser PCIe para obter mais informações sobre o roteamento de cabos internos.
  Figura 7. Remoção do conjunto de placa riser PCIe no slot da placa riser 3
4. Se necessário, remova a placa riser cabeada da gaiola da placa riser. Solte os dois parafusos para remover a placa riser PCIe da gaiola da placa riser PCIe.
  Figura 8. Remoção da placa riser cabeada

Depois de concluir

Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
Se você planeja reciclar o componente:
1. Remova o adaptador PCIe traseiro da placa riser PCIe.
  1. Solte o parafuso que prende o adaptador PCIe traseiro na placa riser PCIe.
  2. Segure o adaptador PCIe traseiro pelas bordas e retire-o com cuidado do slot PCIe.
    Figura 9. Remoção do adaptador PCIe traseiro
2. Solte os três parafusos para remover a placa riser PCIe da gaiola da placa riser PCIe.
  Figura 10. Remoção da placa riser PCIe
3. Recicle o componente em conformidade com as regulamentações locais.
