Instalar uma GPU B200 traseira

Siga as instruções nesta seção para instalar uma GPU B200 traseira. O procedimento deve ser executado por um técnico treinado.

Sobre esta tarefa

Atenção

• Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
• Encoste a embalagem antiestática que contém o componente em qualquer superfície metálica não pintada no servidor; em seguida, remova-o da embalagem e coloque-o em uma superfície antiestática.
• Uma chave de fenda de torque estará disponível para solicitação se você não tiver uma em mãos.

Nota

Certifique-se de ter as ferramentas necessárias listadas abaixo disponíveis para substituir adequadamente o componente:

• Chave de fenda de cabeça Torx T15
• 2 x bit de extensão Torx T15 de 200 mm
• Chave de fenda de cabeça Phillips nº 1
• Chave de fenda de cabeça Phillips nº 2
• Pano de limpeza com álcool
• PCM B200
• B200 SXM6 PAD-1
• B200 SXM6 PAD-2
• Kit de serviço de GPU B200

Os kits do B200 (NVSwitch de placa temporizadora e GPU) (Kit de serviço e envio) são reutilizáveis e obrigatórios durante a manutenção de GPUs e módulos de placa fria de GPU. É recomendável mantê-los na instalação onde o servidor opera para futuras necessidades de substituição.

Importante

Diretrizes de substituição do protetor putty/material de mudança de fase (PCM)

• Antes de substituir o protetor putty/PCM, limpe suavemente a superfície do hardware com um pano de limpeza com álcool.
• Segure o protetor putty/PCM com cuidado para evitar deformação. Certifique-se de que nenhum orifício ou abertura do parafuso esteja bloqueado pelo protetor putty/PCM.
• Não use protetor putty/PCM vencido. Verifique a data de validade na embalagem do protetor putty/PCM. Se os protetores putty/PCM tiverem vencido, adquira novos para substituí-los adequadamente.

A ilustração a seguir mostra a numeração da GPU B200 e a numeração de slots correspondente no XCC.

Figura 1. Numeração da GPU B200

Soquete de GPU físico	Numeração de slot no XCC	Número lógico em nvidia-smi
GPU 1	Slot 21	4
GPU 2	Slot 24	7
GPU 3	Slot 22	5
GPU 4	Slot 23	6
GPU 5	Slot 17	0
GPU 6	Slot 20	3
GPU 7	Slot 18	1
GPU 8	Slot 19	2

Procedimento

1. (Opcional) Para a GPU nova, remova as tampas do conector na parte inferior.
   Figura 2. Removendo as tampas do conector


2. Instale a GPU.
   1. Instale as duas alças com rosca da GPU na diagonal. Alinhe as alças dos parafusos aos orifícios dos parafusos da placa fria; em seguida, aperte as alças dos parafusos com a mão.
      Figura 3. Instalando as alças com rosca da GPU


   2. Segure as alças com rosca da GPU para colocar cuidadosamente a GPU na placa-base da GPU.
      Figura 4. Instalando a GPU


   3. Remova as duas alças com rosca soltando-as com as mãos.
      Figura 5. Removendo as alças com rosca da GPU


   4. Conecte os dois bits de extensão Torx T15 de 200 mm a duas chaves de fenda de torque. Aperte simultaneamente os dois parafusos Torx T15 diagonais com a chave de fenda ajustada para o torque adequado.
   5. Primeiro, ajuste a chave de torque para 0,11±0,011 Newton-metro, 0,97±0,097 libra-polegada para apertar simultaneamente os dois parafusos diagonais ; em seguida, aperte simultaneamente os dois parafusos diagonais .
   6. Em seguida, ajuste a chave de torque para 0,6±0,024 Newton-metro, 5,3±0,212 libras-polegada para apertar simultaneamente os dois parafusos diagonais ; em seguida, aperte simultaneamente os dois parafusos diagonais .
      Figura 6. Instalando a GPU


3. Substitua o material de mudança de fase (PCM) na placa fria da GPU.
   1. Aplique o gabarito do PCM na placa fria da GPU.
   2. Remova o forro de um lado do protetor. Alinhe o PCM com o gabarito e coloque-o na placa fria. Remova o gabarito; em seguida, aplique pressão com o dedo em toda a área de superfície do PCM a fim de remover todo o ar aprisionado e aguarde de 1 a 2 minutos até que esteja firmemente fixado. Remova com cuidado o revestimento superior restante.
      Atenção

      • O PCM não pode ser reutilizado. O PCM deverá ser substituído por um novo sempre que o sistema hidráulico for removido.

      Figura 7. Aplicação do PCM




4. Substitua os protetores putty (x10) na GPU.
   1. Siga as instruções de aplicação da GPU B200 para aplicar os protetores putty.
      Nota

      • Aplicar os protetores putty de B200 SXM6 PAD-1 para os seis locais marcados com o número 1
      • Aplicar os protetores putty de B200 SXM6 PAD-1 para os dois locais marcados com o número 2
      • Aplicar os protetores putty de B200 SXM6 PAD-2 nos dois locais na GPU VR marcados com os números 3 e 4 (cinza)

      Figura 8. Instruções para protetores putty da GPU


   2. Remova o forro de um lado do protetor.
   3. Alinhe os dois protetores putty cinza à GPU VR (1) e às marcações; em seguida, coloque os protetores para cobrir a GPU VR conforme ilustrado e aplique leve pressão dos dedos em toda a área de superfície dos protetores para garantir a aderência. Remova com cuidado o revestimento superior restante.
   4. Alinhe os protetores putty às marcações na GPU; em seguida, coloque os protetores na GPU e aplique leve pressão dos dedos em toda a área de superfície dos protetores para garantir a aderência. Remova com cuidado o revestimento superior restante.
      Atenção

      • O protetor putty não pode ser reutilizado. O protetor putty deverá ser substituído por um novo sempre que o sistema hidráulico for removido.

      Figura 9. Substituição de protetores putty da GPU



      1 GPU VR (cubra o GPU VR com o protetor putty)

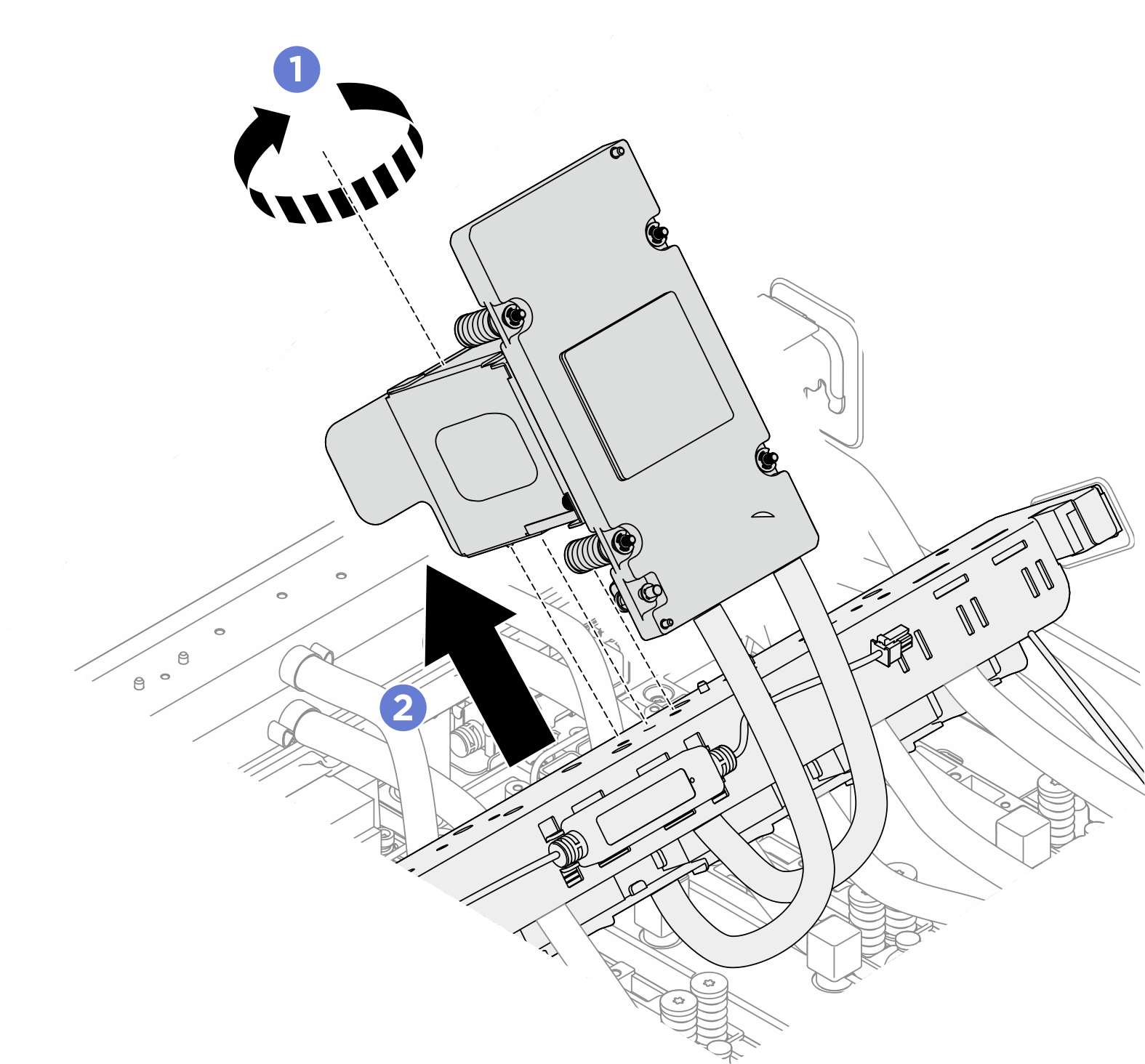

5. Remova o suporte de serviço e o conjunto de placa fria da GPU do coletor para removê-lo.
   1. Solte o parafuso prisioneiro que prende o suporte de serviço no coletor.
   2. Levante o suporte de serviço e o conjunto de placa fria da GPU do coletor para removê-lo.
      Figura 10. Removendo o suporte de serviço e o conjunto de placa fria da GPU

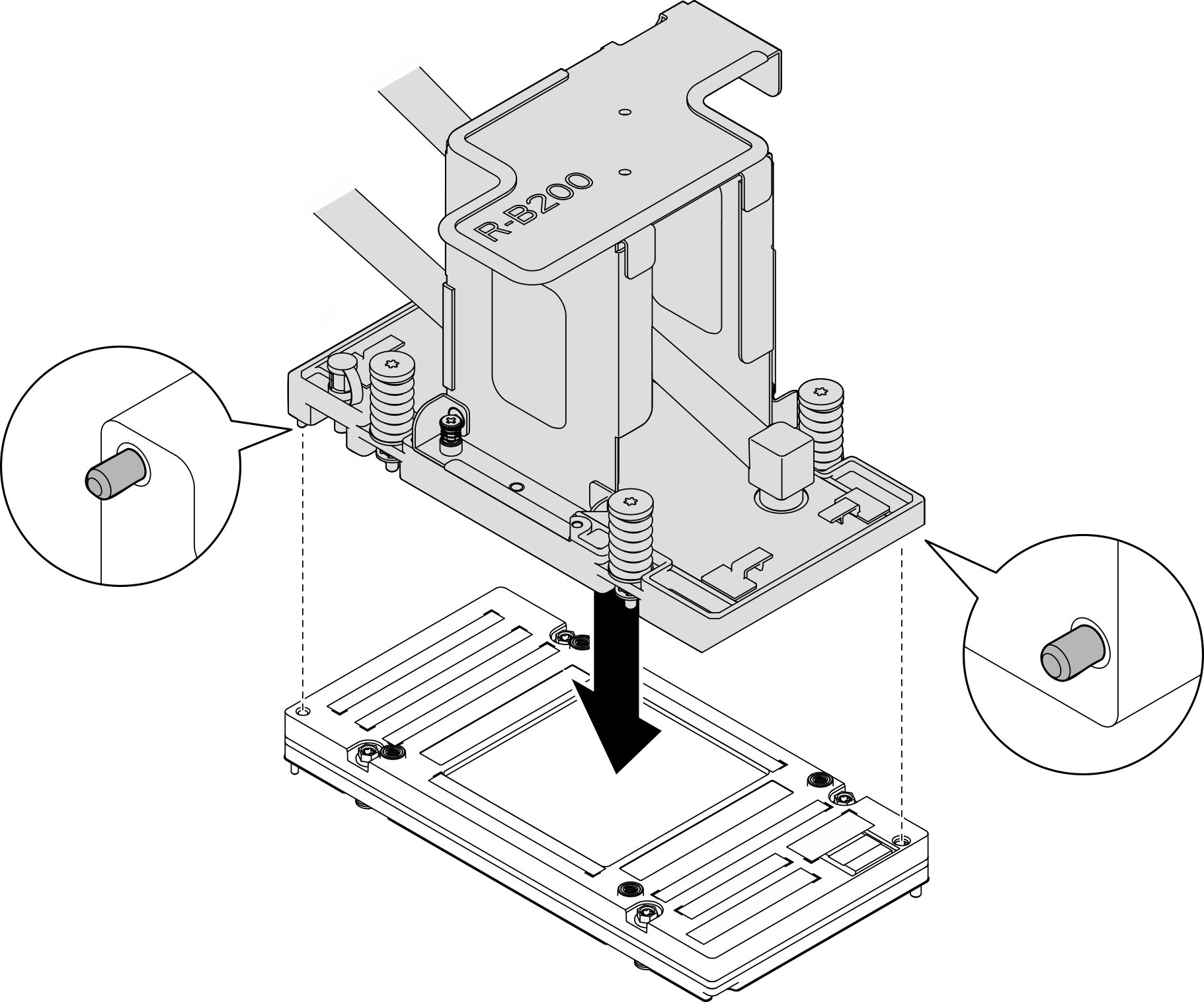

6. Coloque a placa fria da GPU na GPU.
   1. Vire o suporte de serviço e o conjunto de placa fria da GPU; em seguida, coloque cuidadosamente a placa fria na GPU.
   2. Ajuste a placa fria da GPU até que os dois pinos-guia estejam encaixados nos orifícios-guia da GPU.
      Figura 11. Colocando a placa fria da GPU


7. Solte os dois parafusos prisioneiros para remover o suporte de serviço da placa fria.
   1. Solte os dois parafusos prisioneiros que prendem o suporte de serviço na placa fria da GPU.
   2. Afaste o suporte de serviço da placa fria da GPU para removê-lo.
      Figura 12. Removendo o suporte de serviço


8. Aperte os parafusos em 360 graus seguindo a sequência de instalação do parafuso: → → → e repita para apertar totalmente os quatro parafusos Torx T15 com a chave de fenda ajustada para o torque adequado.
   Nota

   • (Exceto para o novo módulo de placa fria) Certifique-se de que o parafuso do disjuntor TIM esteja solto em sua posição inicial antes de apertar os parafusos da placa fria.

   • Solte o parafuso do disjuntor TIM para devolvê-lo à sua posição inicial.


   • Feche a tampa. Caso não seja possível fechar a tampa, será necessário soltar mais o parafuso do disjuntor TIM.


   1. Primeiro, ajuste a chave de fenda de torque para 1,0±0,1 libras-polegada, 0,112±0,0112 Newton-metro para apertar os parafusos por algumas voltas. Em seguida, ajuste a chave de fenda de torque para 5,3±0,212 Newton-metros, 0,6±0,024 libras-polegada para apertar totalmente os parafusos.
      Nota

      • Siga a sequência de parafusos para evitar a inclinação da placa fria.
   2. Repita até que todos os parafusos nas quatro placas frias da GPU estejam totalmente apertados.
   Figura 13. Sequência de aperto do parafuso da placa fria da GPU


9. Roteie o cabo do módulo do sensor de vazamento de volta para a placa fria GPU e para as presilhas de cabos.
   Figura 14. Instalando o cabo do módulo do sensor de vazamento


10. Instale o suporte de apoio da gaiola do ventilador traseiro.
    1. Alinhe o suporte de apoio da gaiola do ventilador traseiro com os orifícios dos parafusos correspondentes; em seguida, instale o suporte de apoio da gaiola do ventilador traseiro na parte superior do suporte da mangueira B/C, conforme ilustrado.
    2. Aperte os quatro parafusos M3 (PH2, 4 x M3, 0,5 newton-metro, 4,3 libras-polegadas) para prender o suporte de apoio da gaiola do ventilador traseiro na gaiola do ventilador.
    3. Aperte os oito parafusos M3 (PH2, 8 x M3, 0,5 newton-metro, 4,3 libras-polegadas) para prender o suporte de apoio da gaiola do ventilador traseiro no chassi.
       Figura 15. Instalando o suporte de apoio da gaiola do ventilador traseiro
