Installation de la grille d’aération avant

Suivez les instructions de la présente section pour installer la grille d’aération avant.

À propos de cette tâche

Avertissement
Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

Procédure

  1. Alignez les pattes de la grille d’aération avant sur les emplacements de la grille d’aération avant, des deux côtés du châssis. Ensuite, abaissez la grille d’aération avant dans le serveur, jusqu’à ce qu’elle soit solidement fixée.
    Remarque
    Fermez la patte de retenue à chaque extrémité du connecteur du module de mémoire avant d’installer la grille d’aération avant pour assurer un refroidissement correct.
    Figure 1. Installation de la grille d’aération avant
    Front air baffle installation
  2. Appuyez délicatement sur la grille d’aération avant jusqu’à ce qu’elle soit bien en place.

Après avoir terminé

  1. Acheminez les câbles par le biais de la grille d’aération avant.
  2. Si nécessaire, rebranchez les câbles du fond de panier M.2 sur le fond de panier M.2.
    • Fond de panier SATA/NVMe ou NVMe M.2

      1. Inclinez le connecteur à un angle égal ou inférieur à 20 degrés, puis insérez-le jusqu’à ce que sa surface inférieure arrive à la rampe.
      2. Appuyez sur le connecteur à plat.
      3. Serrez la vis du câble de signal.
      4. Branchez le cordon d’alimentation.
        Figure 2. Connexion du câble du fond de panier SATA/NVMe ou NVMe M.2
        SATA/NVMe or NVMe M.2 backplane cable connection
    • Fond de panier M.2 SATA/x4 NVMe

      Branchez les câbles du fond de panier M.2 sur le fond de panier M.2.

      Figure 3. Connexion des câbles de fond de panier M.2 SATA/x4 NVMe
      SATA/x4 NVMe M.2 backplane cable connection

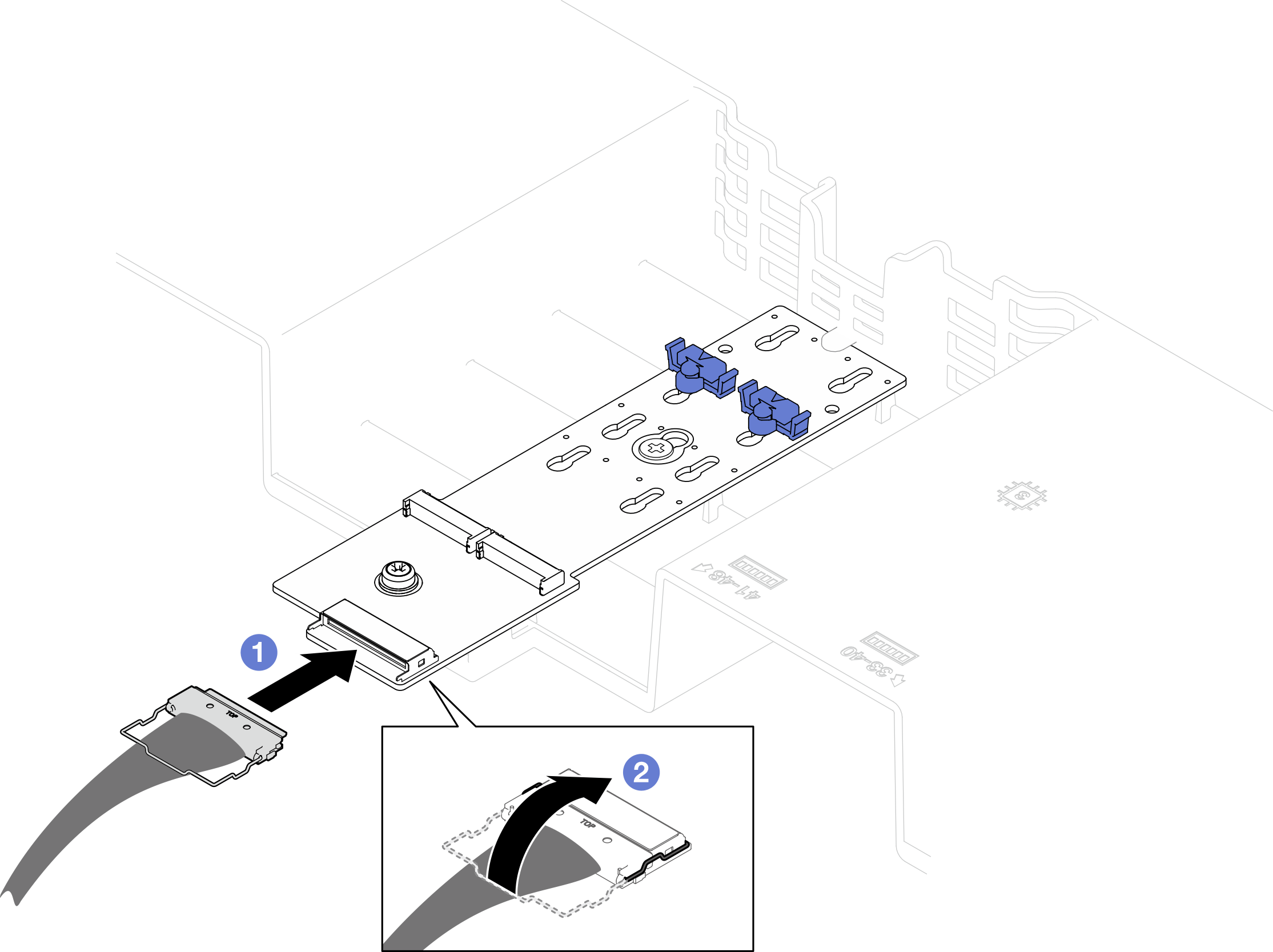

    • Fond de panier M.2 SATA/NVMe RAID

      1. Branchez les câbles sur le fond de panier M.2.
      2. Accrochez le crochet de câble sur le connecteur.
        Figure 4. Connexion des câbles de fond de panier M.2 SATA/NVMe RAID
        RAID SATA/NVMe M.2 backplane cable connection
  3. Si besoin, reconnectez le câble du module d’alimentation flash à la rallonge.
    Figure 5. Connexion du câble du module d’alimentation flash
    Flash power module cable connection
  4. Terminez le remplacement des composants. Voir Fin du remplacement des composants.

Vidéo de démonstration

Découvrez la procédure sur YouTube
