Vista frontal del modelo de servidor con bahías E3.S 1T

Esta sección contiene información sobre la vista frontal del modelo de servidor con bahías E3.S 1T.

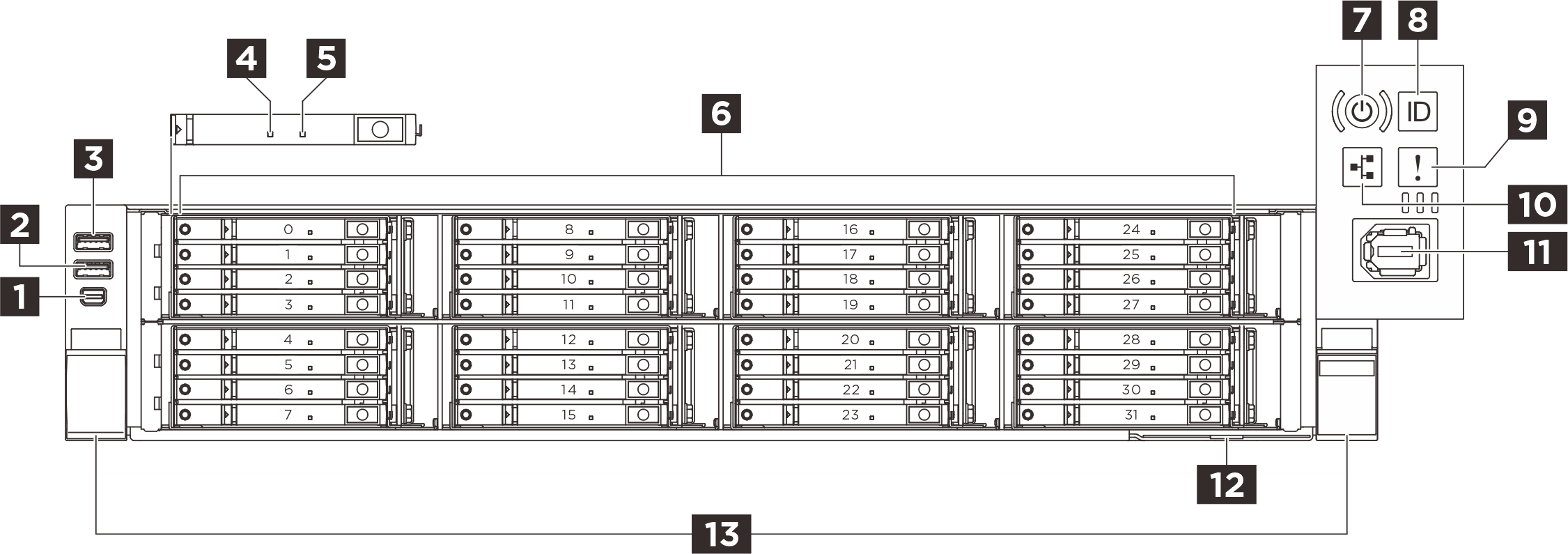

Figura 1. Vista frontal del modelo de servidor con bahías E3.S 1T
Front view of the sever model with E3.S 1T bays
1 Conector Mini DisplayPort2 Conector USB 3.2 Gen 1 (5 Gbps)
3 Conector USB 3.2 Gen 1 (5 Gbps) con gestión USB 2.0 XClarity Controller4 LED de estado de la unidad (amarillo)
5 LED de actividad de la unidad (verde)6 Bahías E3.S 1T
7 LED/botón de inicio/apagado (verde)8 Botón/LED de ID del sistema (azul)
9 LED de error del sistema (amarillo)10 LED de actividad de red (verde)
11 Conector de diagnóstico externo12 Pestaña de información extraíble
13 Pestillos de liberación del bastidor

1 Conector Mini DisplayPort

Conecte un monitor a este conector.

2 Conector USB 3.2 Gen 1 (5 Gbps)

El conector USB 3.2 Gen 1 (5 Gbps) puede utilizarse para conectar un dispositivo compatible con USB, como un teclado, un mouse USB o un dispositivo de almacenamiento USB.

3 Conector USB 3.2 Gen 1 (5 Gbps) con gestión de Lenovo XClarity Controller

El conector USB 3.2 Gen 1 (5 Gbps) puede utilizarse para conectar un dispositivo compatible con USB, como un teclado, un mouse USB o un dispositivo de almacenamiento USB.

La conexión a Lenovo XClarity Controller está diseñada para los usuarios con un dispositivo móvil que ejecute la aplicación de dispositivos móviles de Lenovo XClarity Controller. Cuando un dispositivo móvil está conectado con este puerto USB, se establece una conexión Ethernet sobre USB entre la aplicación móvil que se ejecuta en el dispositivo y en Lenovo XClarity Controller.

Seleccione Red en Configuración de BMC para ver o modificar la configuración.

Están disponibles cuatro tipos de configuraciones:

  • Modo de host único

    En este modo, el puerto USB siempre está conectado únicamente al servidor.

  • Modo de BMC único

    En este modo, el puerto USB siempre está conectado a Lenovo XClarity Controller.

  • Modo compartido: propiedad de BMC

    En este modo, la conexión al puerto USB se comparte con el servidor y Lenovo XClarity Controller, mientras que el puerto se cambia a Lenovo XClarity Controller.

  • Modo compartido: propiedad de host

    En este modo, la conexión al puerto USB se comparte con el servidor y Lenovo XClarity Controller, mientras que el puerto se cambia al servidor.

4 LED de estado de la unidad (amarillo)

El LED de estado de la unidad indica el siguiente estado:
  • El LED está encendido: la unidad ha fallado.
  • El LED parpadea lentamente (una vez por segundo): la unidad se está reconstruyendo.
  • El LED parpadea rápidamente (tres veces por segundo): se está identificando la unidad.

5 LED de actividad de la unidad (verde)

Cada unidad de intercambio en caliente incluye un LED de actividad. Cuando este LED parpadea, indica que la unidad está en uso.

6 Bahías E3.S 1T

Instale las unidades E3.S 1T en estas bahías. Consulte Instalación de una unidad de intercambio en caliente E3.S.

7 LED/botón de inicio/apagado (verde)

Presione este botón para encender y apagar el servidor manualmente. Los estados del LED de encendido son los siguientes:
EstadoColorDescripción
Encendido persistenteVerdeEl servidor está encendido y en funcionamiento.
Parpadeo lento (aproximadamente un destello por segundo)VerdeEl servidor está apagado y no está listo para encenderse (estado de espera).
Parpadeo rápido (aproximadamente cuatro destellos por segundo)Verde
  • El servidor está apagado, pero XClarity Controller se está inicializando, y el servidor no está listo para encenderse.
  • La alimentación del conjunto de la placa del sistema ha fallado.
ApagadoNingunoNo hay alimentación o la fuente de alimentación presenta errores.

8 Botón/LED de ID del sistema (azul)

Utilice este botón de ID del sistema y el LED azul de ID del sistema para localizar visualmente el servidor. Cada vez que se presiona el botón de ID del sistema, el estado de los LED de ID del sistema cambia. Los LED pueden cambiar a encendido, parpadeo o apagado. También puede utilizar Lenovo XClarity Controller o un programa de gestión remota para cambiar el estado del LED de ID del sistema para facilitar la localización visual del servidor entre otros servidores.

9 LED de error del sistema (amarillo)

El LED de error del sistema ayuda a determinar si hay errores del sistema.
EstadoColorDescripciónAcción
EncendidoÁmbarSe ha detectado un error en el servidor. Las causas pueden incluir, entre otras, uno o más de los siguientes errores:
  • La temperatura del servidor ha alcanzado el umbral no crítico de temperatura.

  • El voltaje del servidor alcanzó el umbral no crítico de voltaje.

  • Se detectó que un ventilador está funcionando a baja velocidad.

  • Se extrajo un ventilador de intercambio en caliente.

  • La fuente de alimentación tiene un error grave.

  • La fuente de alimentación no se encuentra conectada a la alimentación.

  • Error del procesador.

  • Error de la placa de E/S o de la placa del procesador del sistema.

  • Se detecta un estado anormal en el Processor Neptune® Core Module (NeptCore).

Nota
Para los modelos de servidor con Processor Neptune® Core Module (NeptCore), es necesario abrir la cubierta superior para comprobar el estado del LED del módulo de sensor de detección de filtraciones. Para obtener instrucciones, consulte LED del módulo de sensor de detección de filtraciones.
ApagadoNingunoEl servidor está apagado o está encendido y funciona correctamente.Ninguna.

10 LED de actividad de red (verde)

El LED de actividad de red le ayuda a identificar la conectividad y la actividad de la red.
EstadoColorDescripción
EncendidoVerdeEl servidor está conectado a una red.
ParpadeanteVerdeLa red está conectada y activa.
ApagadoNingunoEl servidor está desconectado de la red.
Nota
Si el LED de actividad de red está apagado cuando hay un módulo de OCP instalado, compruebe los puertos de red de la parte posterior del servidor para determinar qué puerto está desconectado.

11 Conector de diagnóstico externo

Conecte el auricular de diagnóstico externo a este conector. Consulte Auricular de diagnóstico externo para obtener más detalles.

12 Pestaña de información extraíble

Esta pestaña contiene información de red, como la dirección MAC y la etiqueta de acceso de red de XCC.

13 Pestillos de liberación del bastidor

Presione el pestillo en ambos lados para soltar del servidor del bastidor y deslícelo hacia afuera.
