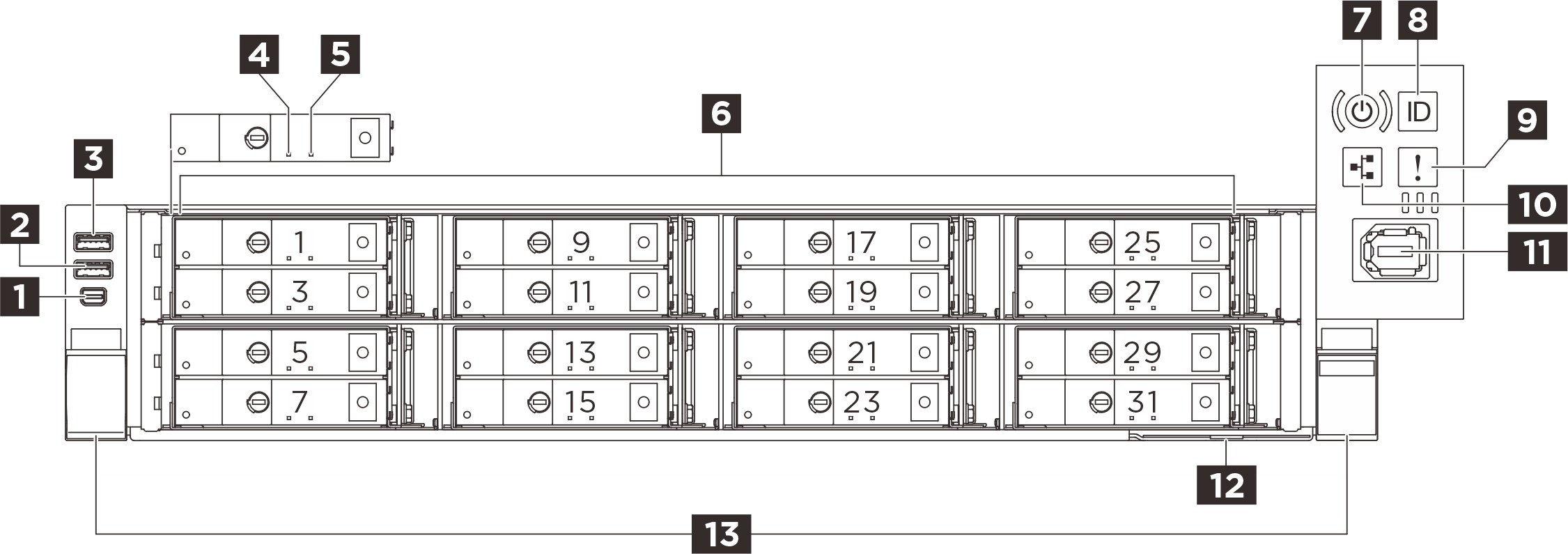

Vista frontal del modelo de servidor con bahías E3.S 2T
Esta sección contiene información sobre la vista frontal del modelo de servidor con bahías E3.S 2T.
| 1 Conector Mini DisplayPort | 2 Conector USB 3.2 Gen 1 (5 Gbps) |
| 3 Conector USB 3.2 Gen 1 (5 Gbps) con gestión USB 2.0 XClarity Controller | 4 LED de error de CMM (ámbar) |
| 5 LED de estado de CMM (blanco) | 6 Bahías E3.S 2T |
| 7 LED/botón de inicio/apagado (verde) | 8 Botón/LED de ID del sistema (azul) |
| 9 LED de error del sistema (amarillo) | 10 LED de actividad de red (verde) |
| 11 Conector de diagnóstico externo | 12 Pestaña de información extraíble |
| 13 Pestillos de liberación del bastidor |
1 Conector Mini DisplayPort
Conecte un monitor a este conector.
2 Conector USB 3.2 Gen 1 (5 Gbps)
El conector USB 3.2 Gen 1 (5 Gbps) puede utilizarse para conectar un dispositivo compatible con USB, como un teclado, un mouse USB o un dispositivo de almacenamiento USB.
3 Conector USB 3.2 Gen 1 (5 Gbps) con gestión de Lenovo XClarity Controller
El conector USB 3.2 Gen 1 (5 Gbps) puede utilizarse para conectar un dispositivo compatible con USB, como un teclado, un mouse USB o un dispositivo de almacenamiento USB.
La conexión a Lenovo XClarity Controller está diseñada para los usuarios con un dispositivo móvil que ejecute la aplicación de dispositivos móviles de Lenovo XClarity Controller. Cuando un dispositivo móvil está conectado con este puerto USB, se establece una conexión Ethernet sobre USB entre la aplicación móvil que se ejecuta en el dispositivo y en Lenovo XClarity Controller.
Seleccione Red en Configuración de BMC para ver o modificar la configuración.
Están disponibles cuatro tipos de configuraciones:
Modo de host único
En este modo, el puerto USB siempre está conectado únicamente al servidor.
Modo de BMC único
En este modo, el puerto USB siempre está conectado a Lenovo XClarity Controller.
Modo compartido: propiedad de BMC
En este modo, la conexión al puerto USB se comparte con el servidor y Lenovo XClarity Controller, mientras que el puerto se cambia a Lenovo XClarity Controller.
Modo compartido: propiedad de host
En este modo, la conexión al puerto USB se comparte con el servidor y Lenovo XClarity Controller, mientras que el puerto se cambia al servidor.
4 LED de error de CMM (ámbar)
| LED | Estado | Descripción |
|---|---|---|
| 1 LED de error (ámbar) | Apagado | El CMM está en buen estado. |
| Encendido | El CMM presenta fallas. |
5 LED de estado de CMM (blanco)
| LED | Estado | Descripción |
|---|---|---|
| 2 LED de estado (blanco) | Encendido | El CMM está recibiendo alimentación, pero no está activo. No se permite la eliminación. |
| Parpadeante | El CMM está activo. No se permite la eliminación. | |
| Apagado | El CMM no está recibiendo alimentación. Se permite la eliminación. |
6 Bahías E3.S 2T
Instale CMM sin intercambio en caliente E3.S en estas bahías. Consulte Instalación de un CMM E3.S sin intercambio en caliente.
7 LED/botón de inicio/apagado (verde)
| Estado | Color | Descripción |
|---|---|---|
| Encendido persistente | Verde | El servidor está encendido y en funcionamiento. |
| Parpadeo lento (aproximadamente un destello por segundo) | Verde | El servidor está apagado y no está listo para encenderse (estado de espera). |
| Parpadeo rápido (aproximadamente cuatro destellos por segundo) | Verde |
|
| Apagado | Ninguno | No hay alimentación o la fuente de alimentación presenta errores. |
8 Botón/LED de ID del sistema (azul)
Utilice este botón de ID del sistema y el LED azul de ID del sistema para localizar visualmente el servidor. Cada vez que se presiona el botón de ID del sistema, el estado de los LED de ID del sistema cambia. Los LED pueden cambiar a encendido, parpadeo o apagado. También puede utilizar Lenovo XClarity Controller o un programa de gestión remota para cambiar el estado del LED de ID del sistema para facilitar la localización visual del servidor entre otros servidores.
9 LED de error del sistema (amarillo)
| Estado | Color | Descripción | Acción |
|---|---|---|---|
| Encendido | Ámbar | Se ha detectado un error en el servidor. Las causas pueden incluir, entre otras, uno o más de los siguientes errores:
|
Nota Para los modelos de servidor con |
| Apagado | Ninguno | El servidor está apagado o está encendido y funciona correctamente. | Ninguna. |
10 LED de actividad de red (verde)
| Estado | Color | Descripción |
|---|---|---|
| Encendido | Verde | El servidor está conectado a una red. |
| Parpadeante | Verde | La red está conectada y activa. |
| Apagado | Ninguno | El servidor está desconectado de la red. Nota Si el LED de actividad de red está apagado cuando hay un módulo de OCP instalado, compruebe los puertos de red de la parte posterior del servidor para determinar qué puerto está desconectado. |
11 Conector de diagnóstico externo
Conecte el auricular de diagnóstico externo a este conector. Consulte Auricular de diagnóstico externo para obtener más detalles.
12 Pestaña de información extraíble
Esta pestaña contiene información de red, como la dirección MAC y la etiqueta de acceso de red de XCC.
13 Pestillos de liberación del bastidor
Presione el pestillo en ambos lados para soltar del servidor del bastidor y deslícelo hacia afuera.
