Вид спереди модели сервера с отсеками E3.S 2T

В этом разделе представлены сведения о виде спереди модели сервера с отсеками E3.S 2T.

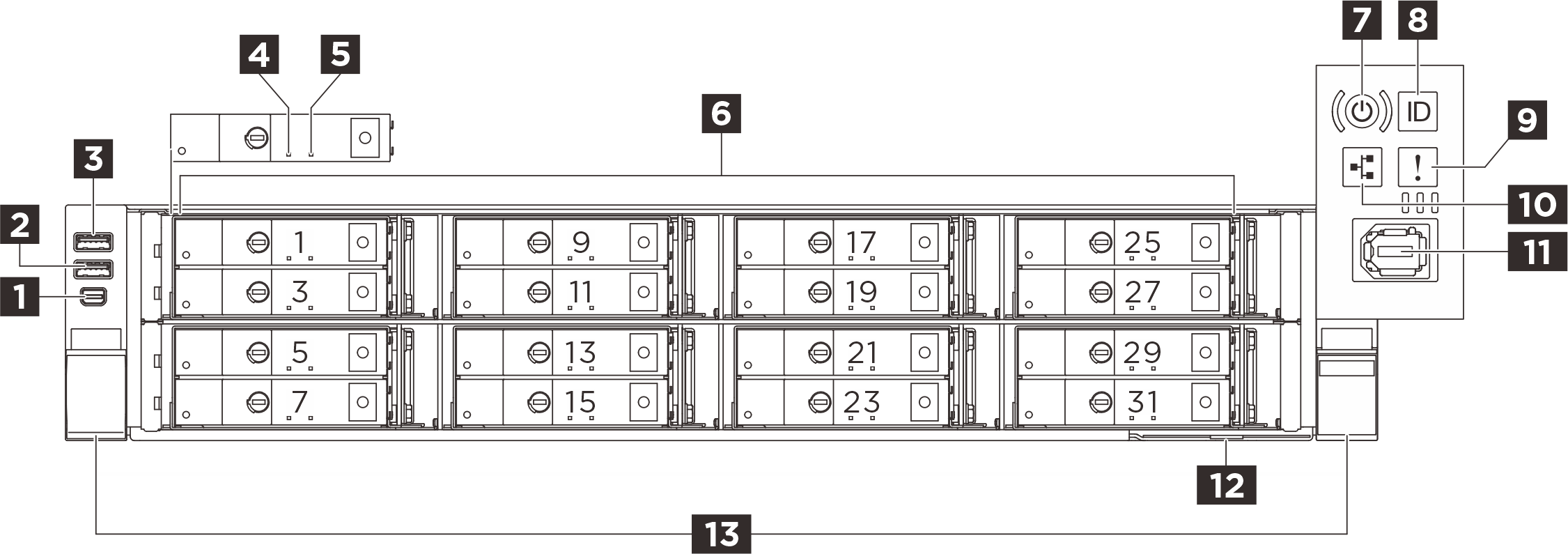

Рис. 1. Вид спереди модели сервера с отсеками E3.S 2T
Front view of the sever model with E3.S 2T bays
1 Разъем Mini DisplayPort2 Разъем USB 3.2 Gen 1 (5 Гбит/с)
3 Разъем USB 3.2 Gen 1 (5 Гбит/с) с функцией управления XClarity Controller USB 2.04 Светодиодный индикатор неисправности CMM (оранжевый)
5 Светодиодный индикатор состояния CMM (белый)6 Отсеки E3.S 2T
7 Кнопка и светодиодный индикатор питания (зеленый)8 Кнопка и светодиодный индикатор идентификации системы (синий)
9 Светодиодный индикатор системной ошибки (желтый)10 Светодиодный индикатор сетевой активности (зеленый)
11 Внешний разъем диагностики12 Выдвижной информационный язычок
13 Защелки стойки

1 Разъем Mini DisplayPort​

Подключите монитор к этому разъему.

2 Разъем USB 3.2 Gen 1 (5 Гбит/с)​

Разъем USB 3.2 Gen 1 (5 Гбит/с) можно использовать для подключения устройств, поддерживающих интерфейс USB, например USB-клавиатуры, USB-мыши или USB-устройства хранения.

3 Разъем USB 3.2 Gen 1 (5 Гбит/с) с функцией управления Lenovo XClarity Controller​

Разъем USB 3.2 Gen 1 (5 Гбит/с) можно использовать для подключения устройств, поддерживающих интерфейс USB, например USB-клавиатуры, USB-мыши или USB-устройства хранения.

Подключение к Lenovo XClarity Controller, в основном, предназначено для пользователей мобильных устройств, на которых выполняется мобильное приложение Lenovo XClarity Controller. Если мобильное устройство подключено к этому порту USB, между мобильным приложением, выполняемым на устройстве, и Lenovo XClarity Controller устанавливается подключение Ethernet через USB.

Выберите Сеть в разделе Конфигурация BMC, чтобы просмотреть или изменить параметры.

Доступны четыре типа параметров:

  • Режим «Только хост»

    В этом режиме порт USB всегда подключен только к серверу.

  • Режим «Только BMC»

    В этом режиме порт USB всегда подключен только к Lenovo XClarity Controller.

  • Общий режим: принадлежит BMC

    В этом режиме подключение к порту USB совместно используется сервером и контроллером Lenovo XClarity Controller, хотя порт переключен на Lenovo XClarity Controller.

  • Общий режим: принадлежит хосту

    В этом режиме подключение к порту USB совместно используется сервером и контроллером Lenovo XClarity Controller, хотя порт переключен на сервер.

4 Светодиодный индикатор неисправности CMM (оранжевый)​

Светодиодный индикаторСостояниеОписание
1 Светодиодный индикатор неисправности (оранжевый)ГоритCMM исправна.
ВклCMM неисправна.

5 Светодиодный индикатор состояния CMM (белый)​

Светодиодный индикаторСостояниеОписание
2 Светодиодный индикатор состояния (белый)ВклCMM включена, но не активна. Снятие не допускается.
МигаетCMM активна. Снятие не допускается.
ГоритCMM не включена. Удаление разрешено.

6 Отсеки E3.S 2T​

Установите в эти отсеки модули CMM E3.S без возможности оперативной замены. См. раздел Установка CMM E3.S без возможности оперативной замены.

7 Кнопка и светодиодный индикатор питания (зеленый)​

Нажмите эту кнопку, чтобы вручную включить или выключить сервер. Возможны следующие состояния светодиодного индикатора включения питания.
СостояниеЦветОписание
ВклЗеленыйСервер включен и работает.
Медленно мигает (примерно раз за секунду)ЗеленыйСервер выключен и готов к включению (режим ожидания).
Быстро мигает (примерно четыре раза за секунду)Зеленый
  • Сервер выключен, но XClarity Controller инициализируется и сервер не готов к включению.
  • Сбой питания блока материнской платы.
ГоритНетПитание не подается, или неисправен блок питания.

8 Кнопка и светодиодный индикатор идентификации системы (синий)​

Кнопка идентификации системы и синий светодиодный индикатор идентификации системы служат для визуального определения местоположения сервера. При каждом нажатии кнопки идентификации системы состояние светодиодных индикаторов идентификации системы изменяется. Светодиодные индикаторы могут гореть, мигать или не гореть. Можно также с помощью Lenovo XClarity Controller или программы удаленного управления изменить состояние светодиодных индикаторов идентификации системы, чтобы было легче визуально найти сервер среди других серверов.

9 Светодиодный индикатор системной ошибки (желтый)​

Светодиодный индикатор системной ошибки помогает определить наличие каких-либо системных ошибок.
СостояниеЦветОписаниеДействие
ВклЖелтыйНа сервере обнаружена ошибка. Она может быть вызвана следующими ошибками (но не только ими):

  • Температура сервера достигла некритического порогового значения.

  • Напряжение сервера достигло некритического порогового значения.

  • Вентилятор работает с низкой скоростью.

  • Извлечен оперативно заменяемый вентилятор.

  • Критическая ошибка в блоке питания.

  • Блок питания не подключен к источнику питания.

  • Ошибка процессора.

  • Ошибка системной платы ввода-вывода или процессорной платы.

  • Обнаружено аномальное состояние в Processor Neptune® Core Module (NeptCore).

Прим.
Для моделей серверов с установленным модулем Processor Neptune® Core Module (NeptCore) необходимо открыть верхний кожух, чтобы проверить состояние светодиодного индикатора модуля датчика обнаружения утечки. Дополнительные инструкции см. в разделе Светодиодный индикатор модуля датчика обнаружения утечки.
ВыклНетСервер выключен или включен и работает нормально.Нет.

10 Светодиодный индикатор сетевой активности (зеленый)​

Светодиодный индикатор сетевой активности позволяет определить наличие сетевого подключения и активность сети.
СостояниеЦветОписание
ВклЗеленыйСервер подключен к сети.
МигаетЗеленыйСеть подключена и находится в активном состоянии.
ВыклНетСервер отключен от сети.
Прим.
Если светодиодный индикатор активности сети при установленном модуле OCP не горит, проверьте сетевые порты с задней стороны сервера, чтобы определить, какой порт отключен.

11 Внешний разъем диагностики​

Этот разъем служит для подключения внешнего диагностического прибора. Дополнительные сведения см. в разделе Внешний диагностический прибор .

12 Выдвижной информационный язычок​

На этой вкладке содержится информация о сети, например MAC-адрес и этикетка доступа к сети XCC.

13 Защелки стойки​

Нажмите защелки по обеим сторонам, чтобы отсоединить сервер от стойки и извлечь его.
