Installation du serveur sur les glissières

À propos de cette tâche

S036




18 à 32 kg (39 à 70 lb)32 à 55 kg (70 à 121 lb)
ATTENTION
Soulevez la machine avec précaution.
R006
No weight on shelf
ATTENTION
Ne placez pas d'objet sur la partie supérieure d'un dispositif monté en armoire sauf s'il est conçu pour être utilisé comme étagère.
S037
mechanical lift required
ATTENTION
Cette pièce ou cette unité pèse plus de 55 kg (121,2 lb). Ce composant ou cette unité doit être soulevé(e) en toute sécurité par un personnel qualifié et/ou avec un appareil de levage.
Avertissement
  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.
  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.
  1. Soulevez le serveur et placez-le sur une table. Deux options de levage sont disponibles :


    Si vous êtes deux à le soulever, retirez les composants suivants à l’avance :

    • Tous les blocs d'alimentation
    • Toutes les unités de stockage


    Sinon, soulevez le serveur à trois personnes ou grâce à un dispositif de levage.



    ATTENTION

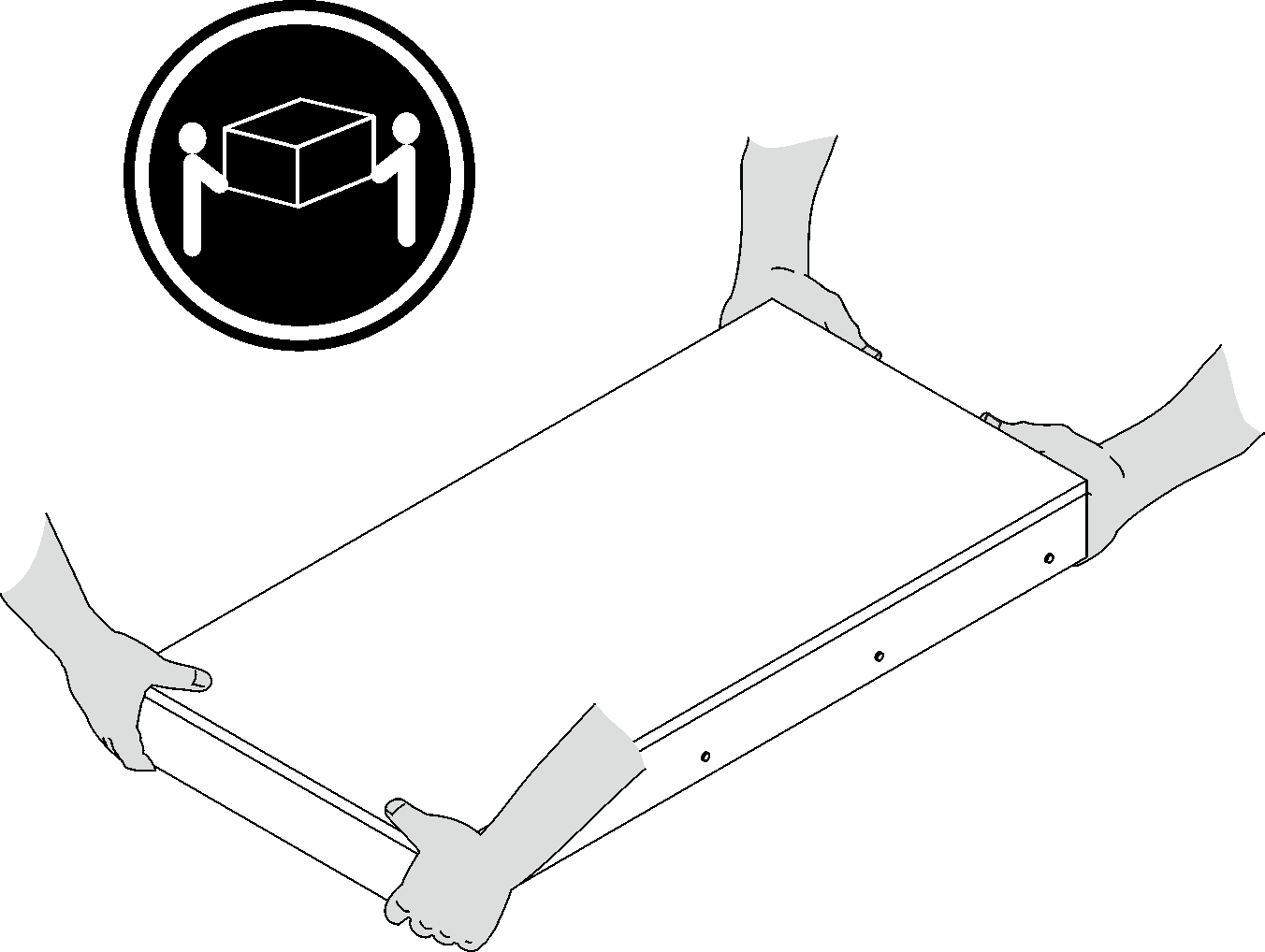

    Assurez-vous que deux personnes soulèvent le serveur en positionnant leurs mains comme sur l'illustration.

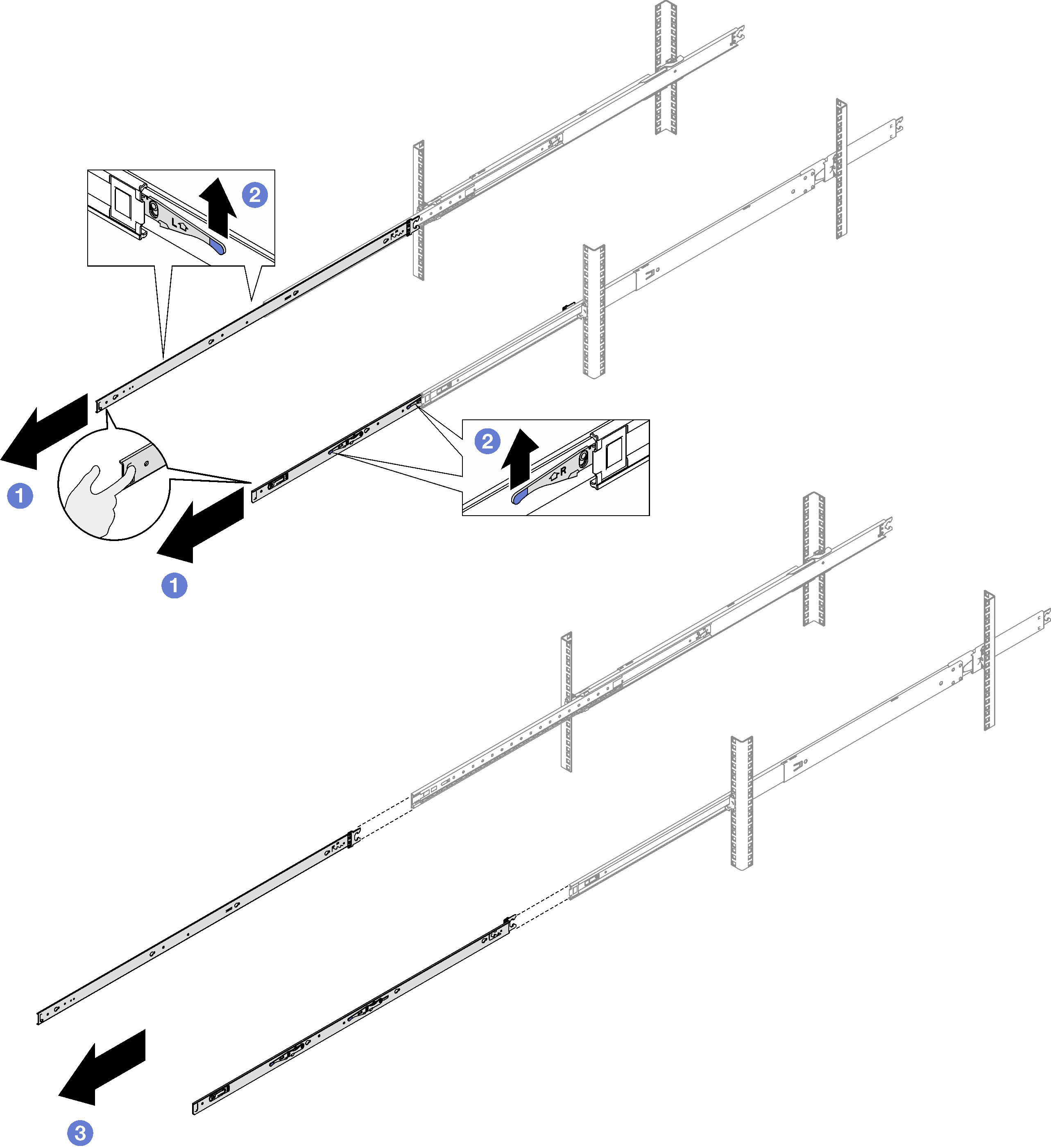

  2. Retirez les glissières internes des glissières intermédiaires.


    • Tirez les glissières internes pour les sortir jusqu’à la butée.
    • Soulevez les loquets de verrouillage, puis tirez les glissières internes afin de les dégager des glissières intermédiaires.
    Avertissement
    Deux paires de loquets de verrouillage se trouvent sur les glissières. Soulevez la seconde paire de loquets afin de faire coulisser et d’extraire les glissières internes.
    • Retirez les glissières internes.

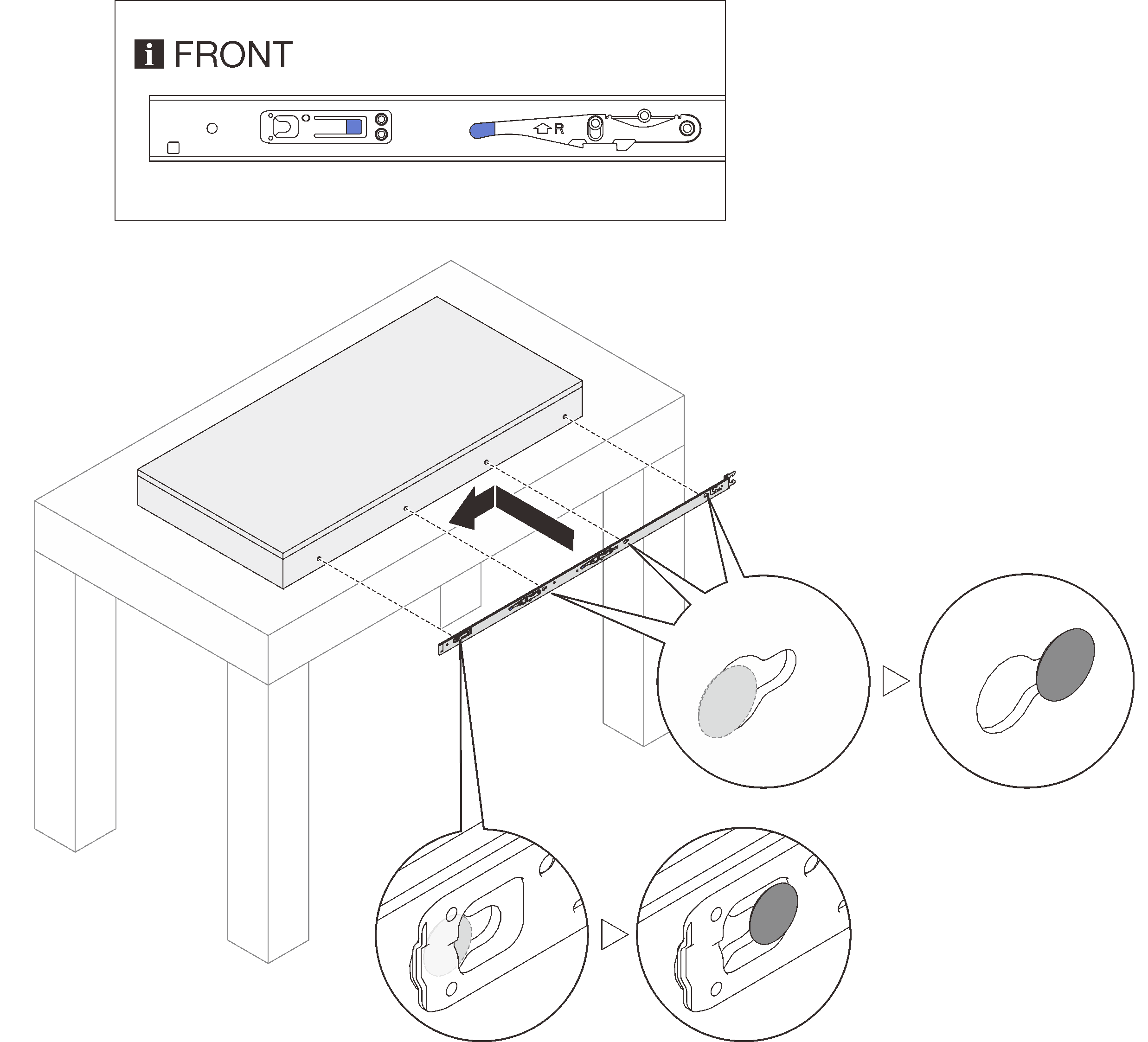

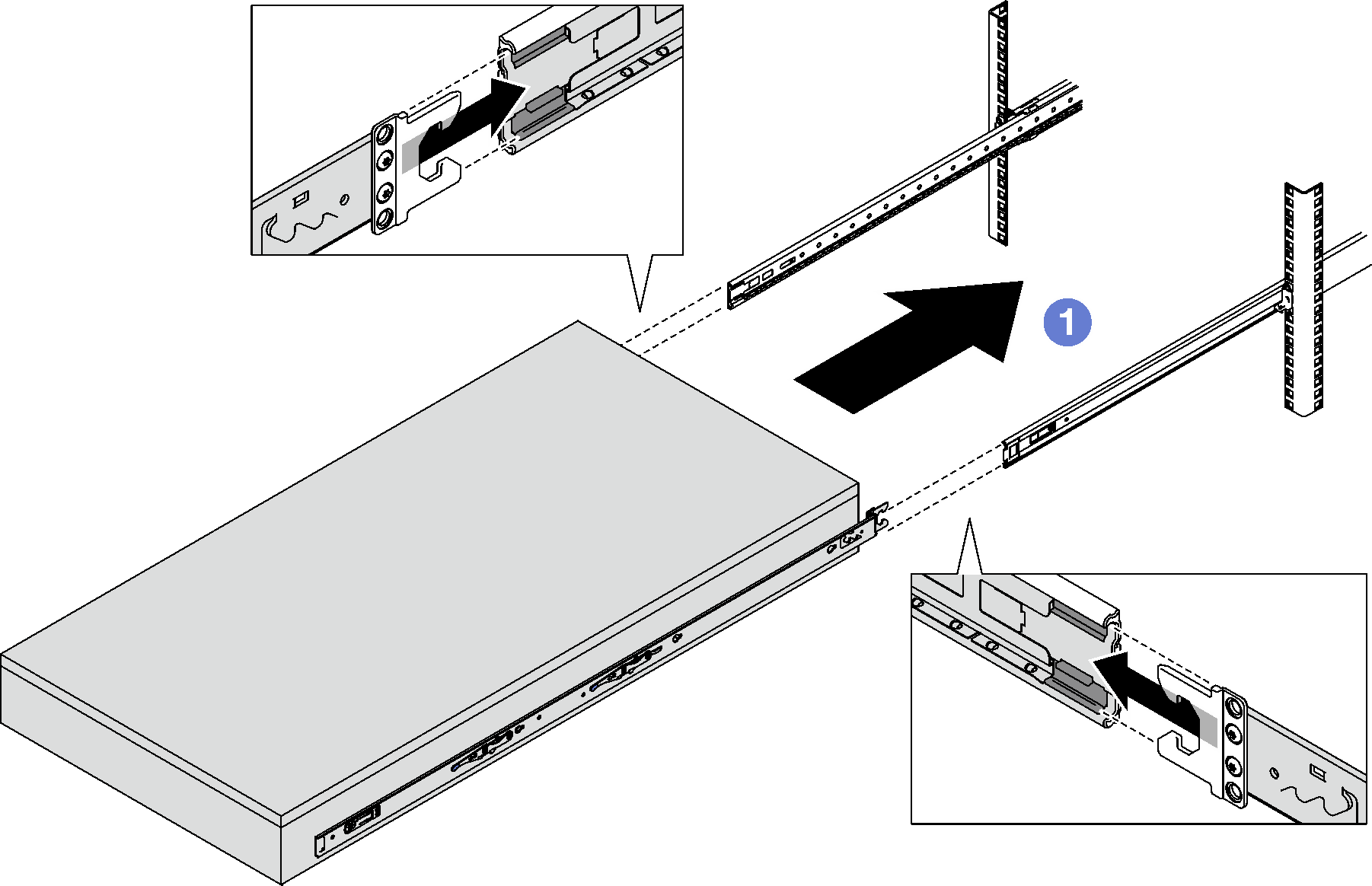

  3. Alignez les emplacements de la glissière interne sur les broches en T correspondantes, situées sur le côté du serveur. Ensuite, faites coulisser la glissière interne vers l’avant, jusqu’à ce que les broches en T s’enclenchent dans la glissière interne.
  4. Répétez l’étape précédente sur l’autre glissière.
  5. Installez le serveur dans l'armoire.
    Avertissement
    Assurez-vous que le dispositif retenue à bille est à l’avant de la glissière intermédiaire avant d’insérer la glissière interne dans la glissière intermédiaire.


    • Alignez les deux extrémités arrière des glissières internes sur les ouvertures des glissières intermédiaires. Ensuite, assurez-vous que les deux paires de glissières sont bien alignées. Faites glisser délicatement le serveur dans l’armoire, jusqu’à ce que les glissières s’enclenchent.

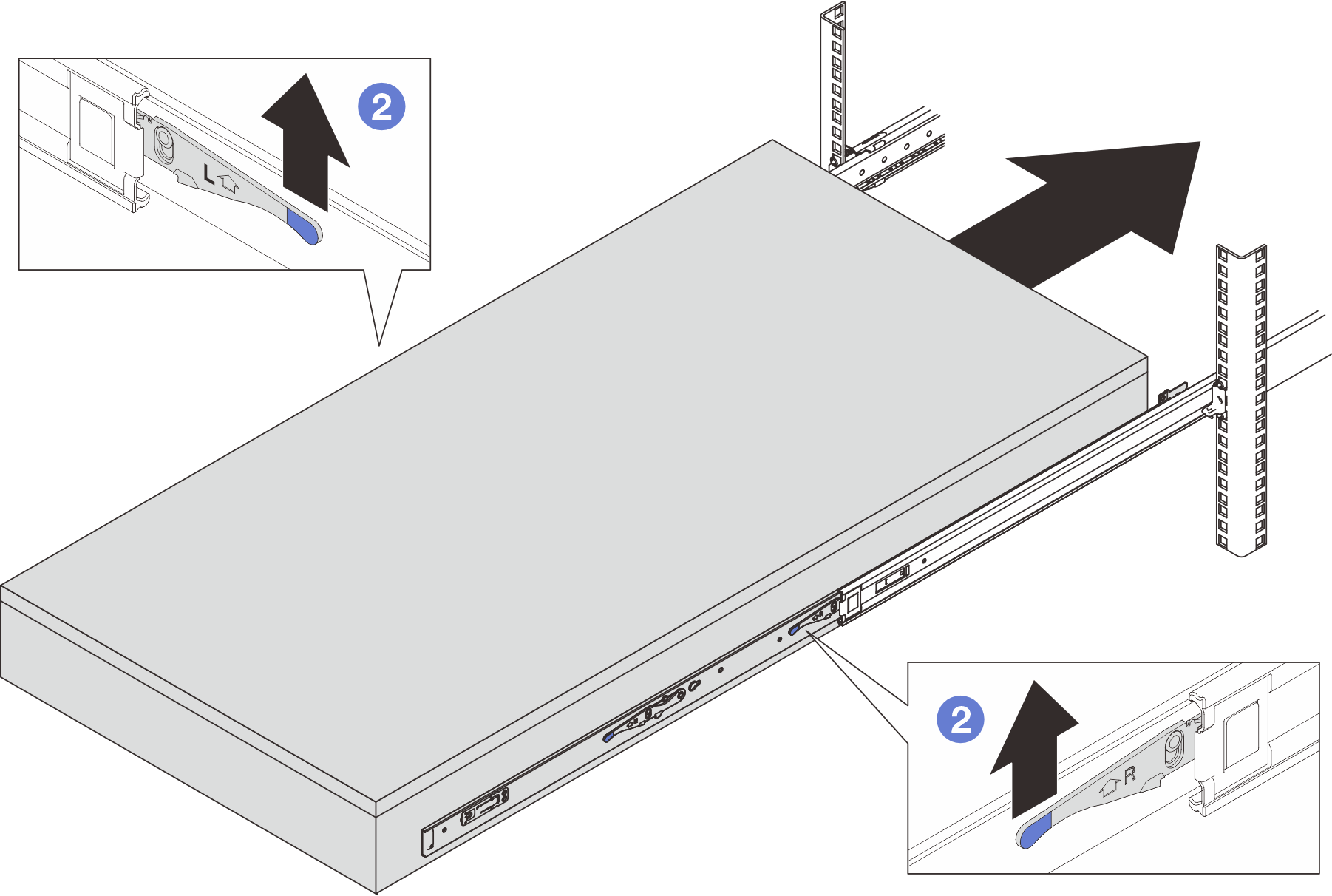

    • Soulevez les loquets de verrouillage pour faire glisser le serveur à l’intérieur.
    Remarque
    Faites glisser complètement le serveur jusqu’à le sortir, puis faites-le glisser pour le rentrer, afin de vous assurer que les glissières fonctionnent correctement.
  6. Réinstallez tous les composants du serveur que vous avez précédemment retirés.
  7. (En option) Fixez le serveur à l’armoire.
    Avertissement
    Assurez-vous de bien fixer les vis lorsque vous expédiez l'armoire.
    Arrière

    Remarque
    Dans le cadre des instructions ci-après, assurez-vous de bien utiliser un tournevis plat, à douille hexagonale ou Phillips.

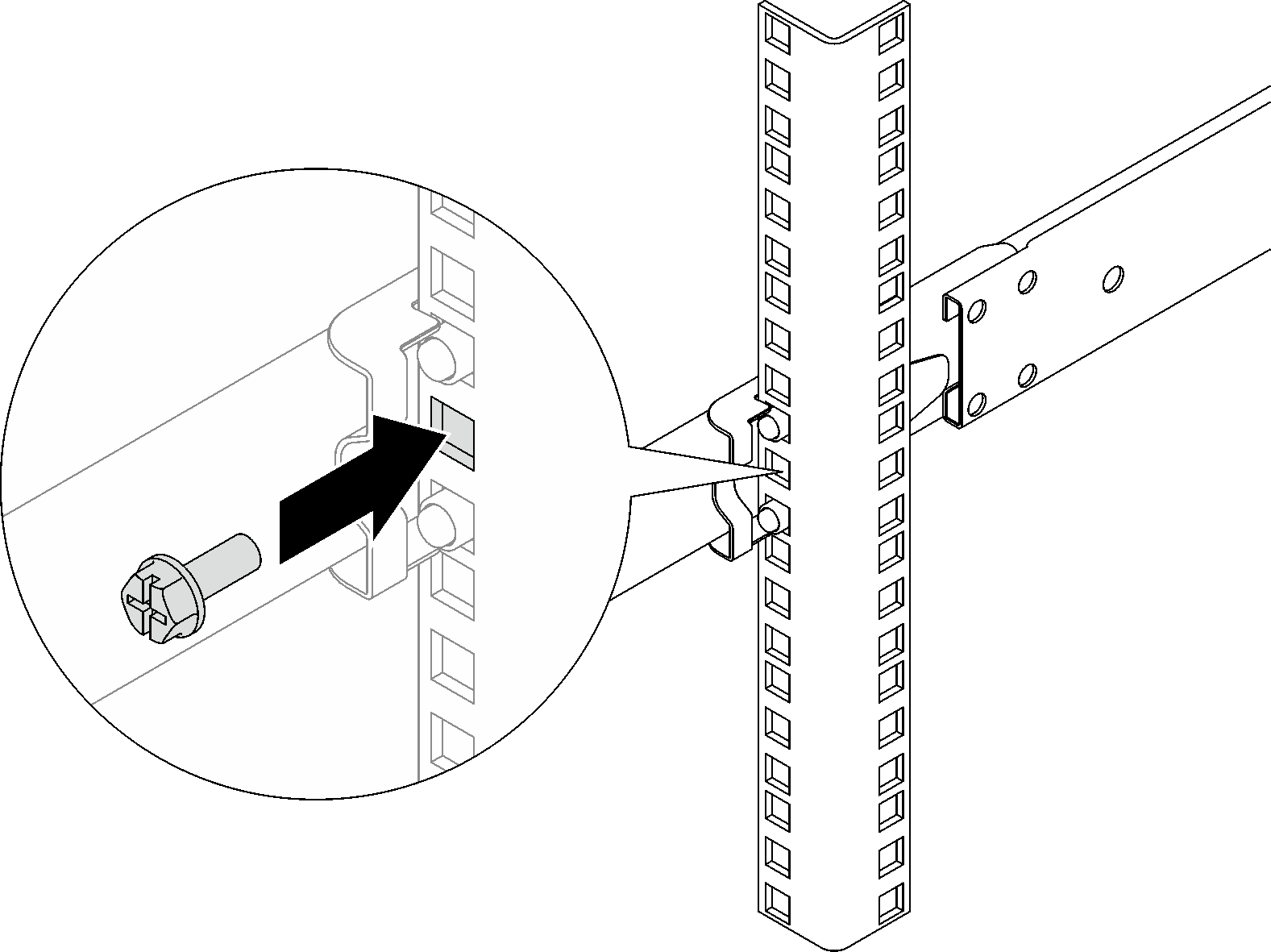

    • Insérez et serrez une vis M6 dans l’orifice entre les deux broches de montage de chaque côté.
    		Avant

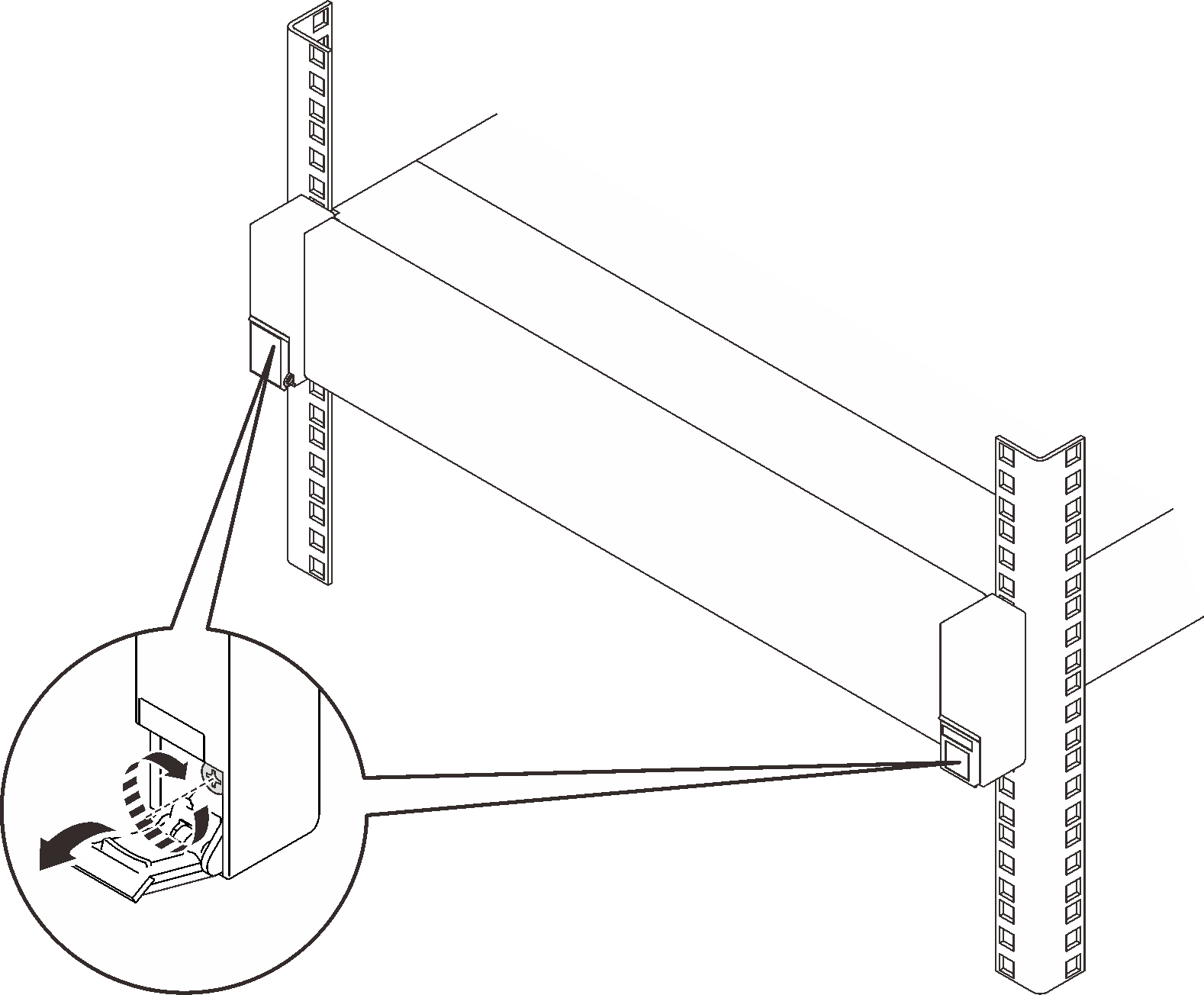

    • Ouvrez les loquets de déblocage de l’armoire, puis serrez les vis imperdables dans le sens des aiguilles d’une montre à l’aide d’un tournevis Phillips.

Après avoir terminé

Terminez de remplacer les composants. Voir Fin du remplacement des composants.
