Ordre et règles d’installation d’un fond de panier
Les informations de la présente section vous permettent de connaître l’ordre et les règles d’installation d’un fond de panier.
Fond de panier d'unité 2,5 pouces
Remarque
- Lorsqu’un ou plusieurs des composants ci-après sont installés dans le système, le nombre maximum de fonds de panier pris en charge est de deux (seize unités 2,5 pouces).
- ThinkSystem Mellanox ConnectX-6 Dx 100GbE QSFP56 2-port PCIe Ethernet Adapter
- ThinkSystem Nvidia ConnectX-7 NDR200/HDR QSFP112 2-Port PCIe Gen5 x16 InfiniBand Adapter
- ThinkSystem Nvidia ConnectX-7 NDR400 OSFP 1-Port PCIe Gen5 Adapter
- ThinkSystem 96GB TruDDR5 6400MHz (2Rx4) 10x4 RDIMM
- ThinkSystem 128GB TruDDR5 6400MHz (2Rx4) RDIMM
- Lorsque ThinkSystem 256GB TruDDR5 6400MHz (4Rx4) 3DS RDIMM est installé dans le système, le nombre maximal de fonds de panier pris en charge est de un (huit unités 2,5 pouces).
Le serveur prend en charge jusqu’à trois fonds de panier d’unité 2,5 pouces avec les numéros de fonds de panier d’unité correspondants énumérés ci-après.

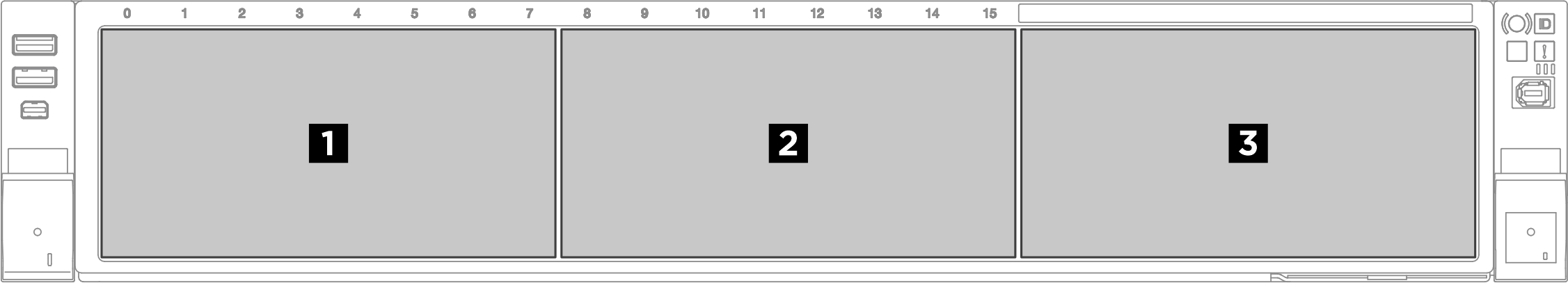

Figure 1. Numérotation des fonds de panier d’unité 2,5 pouces
| Fond de panier | Baie d'unité |
|---|---|
| 1 Fond de panier 1 | 0 à 7 |
| 2 Fond de panier 2 | 8 à 15 |
| 3 Fond de panier 3 | 16 à 23 |
Remarque
Les fonds de panier d’unité SAS/SATA 2,5 pouces sont compatibles avec les unités SAS/SATA 2,5 pouces.
Les fonds de panier d’unité AnyBay 2,5 pouces sont compatibles avec les unités SAS/SATA/NVMe 2,5 pouces.
| Ordre d’installation | Type de fond de panier | Priorité d’emplacement du fond de panier |
|---|---|---|
| 1 | Fond de panier d’unité à 8 baies AnyBay 2,5 pouces | 1, 3, 2 |
| 2 | Fond de panier d'unité à 8 baies SAS/SATA 2,5 pouces | 1, 2, 3 |
| Fonds de panier | Unités 2,5 pouces | U.3 | Dispositif de commande | ||
|---|---|---|---|---|---|
| SAS/SATA | AnyBay | NVMe | AnyBay | ||
1 SAS/SATA | 8 | 8i | |||
| 8 | 16i | ||||
2 SAS/SATA | 16 | 16i | |||
3 SAS/SATA | 24 | 8i + 16i | |||
1 AnyBay | 8 | NVMe + 8i intégrés | |||
| 8 | NVMe + 16i intégrés | ||||
| 8 | NVMe intégré | ||||
| 8 | 8i (Tri-mode) | ||||
| 8 | 16i (Tri-mode) | ||||
1 AnyBay + 1 SAS/SATA | 8 | 8 | NVMe + 16i intégrés | ||
1 AnyBay + 2 SAS/SATA | 16 | 8 | NVMe + 8i + 16i intégrés | ||
2 AnyBay | 16 | NVMe + 16i intégrés | |||
| 16 | NVMe intégré | ||||
| 16 | 16i (Tri-mode) | ||||
2 AnyBay + 1 SAS/SATA | 8 | 16 | NVMe + 8i + 16i intégrés | ||
3 AnyBay | 24 | NVMe + 8i + 16i intégrés | |||
| 24 | NVMe intégré | ||||
Fonds de panier E3.S
Le serveur prend en charge jusqu’à huit fonds de panier E3.S avec les numéros de fonds de panier correspondants ci-après.

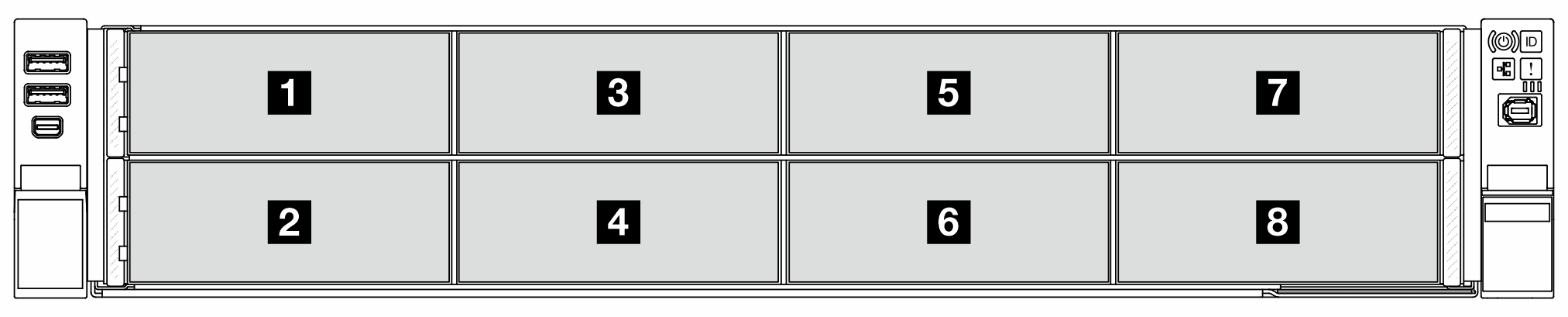

Figure 2. Numérotation des fonds de panier E3.S
| Fond de panier | Baie E3.S 1T | Baie E3.S 2T |
|---|---|---|
| 1 Fond de panier 1 | 0 à 3 | 1, 3 |
| 2 Fond de panier 2 | 4 à 7 | 5, 7 |
| 3 Fond de panier 3 | 8 à 11 | 9, 11 |
| 4 Fond de panier 4 | 12 à 15 | 13, 15 |
| 5 Fond de panier 5 | 16 à 19 | 17, 19 |
| 6 Fond de panier 6 | 20 à 23 | 21, 23 |
| 7 Fond de panier 7 | 24 à 27 | 25, 27 |
| 8 Fond de panier 8 | 28 à 31 | 29, 31 |
Remarque
- Les baies E3.S 1T prennent en charge les unités E3.S 1T
- Les baies E3.S 2T prennent en charge les CMM E3.S 2T
| Ordre d’installation | Priorité d’emplacement du fond de panier |
|---|---|
| 1 | 1, 2, 3, 4 |
| 2 | 5, 6, 7, 8 |
| Fonds de panier | Unités E3.S 1T | CMM E3.S 2T | Dispositif de commande |
|---|---|---|---|
2 EDSFF avec boîtier E3.S 1T | 8 | NVMe intégré | |
4 EDSFF avec boîtier E3.S 1T | 16 | NVMe intégré | |
6 EDSFF avec boîtier E3.S 1T | 24 | NVMe intégré | |
8 EDSFF avec boîtier E3.S 1T | 32 | NVMe intégré | |
8 EDSFF avec boîtier E3.S 2T | 16 | NVMe intégré |
