Regole e ordine di installazione dei backplane

Questa sezione contiene informazioni sulle regole e sull'ordine di installazione dei backplane.

Backplane dell'unità da 2,5 pollici

Nota
  • Quando nel sistema sono installati uno o più dei seguenti componenti, il numero massimo di backplane supportati è due (sedici unità da 2,5 pollici).
    • ThinkSystem Mellanox ConnectX-6 Dx 100GbE QSFP56 2-port PCIe Ethernet Adapter
    • ThinkSystem Nvidia ConnectX-7 NDR200/HDR QSFP112 2-Port PCIe Gen5 x16 InfiniBand Adapter
    • ThinkSystem Nvidia ConnectX-7 NDR400 OSFP 1-Port PCIe Gen5 Adapter
    • ThinkSystem 96GB TruDDR5 6400MHz (2Rx4) 10x4 RDIMM
    • ThinkSystem 128GB TruDDR5 6400MHz (2Rx4) RDIMM
  • Quando è installato nel sistema ThinkSystem 256GB TruDDR5 6400MHz (4Rx4) 3DS RDIMM, il numero massimo di backplane supportati è uno (otto unità da 2,5 pollici).
  • I backplane AnyBay al momento supportano esclusivamente unità NVMe. Il supporto per le unità SAS/SATA o NVMe + SAS/SATA sarà abilitato tramite un aggiornamento del firmware nel quarto trimestre del 2025.
Il server supporta fino a tre backplane dell'unità da 2,5 pollici con i seguenti numeri di backplane dell'unità corrispondenti.

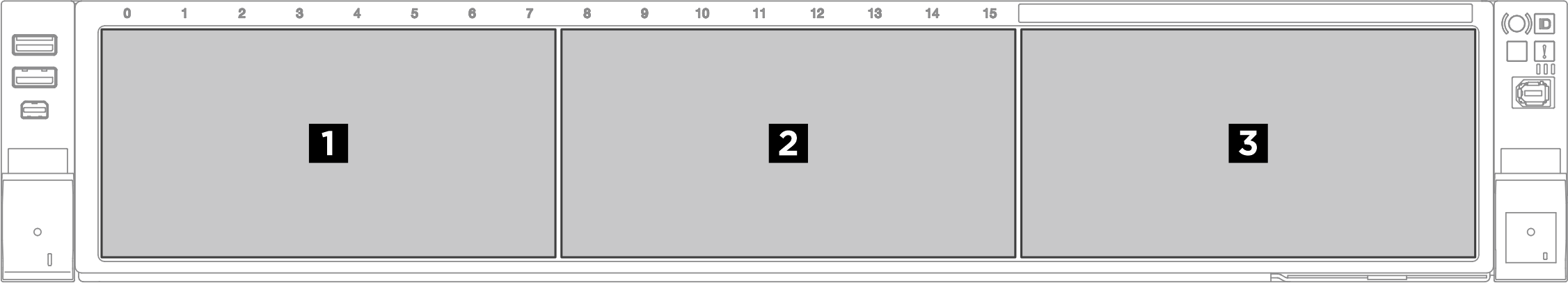

Figura 1. Numerazione dei backplane dell'unità da 2,5 pollici
2.5-inch drive backplane numbering
Tabella 1. Backplane dell'unità da 2,5 pollici e vani delle unità corrispondenti
BackplaneVano dell'unità
1 Backplane 1Da 0 a 7
2 Backplane 2Da 8 a 15
3 Backplane 3Da 16 a 23
Nota
  • I backplane dell'unità SAS/SATA da 2,5 pollici supportano unità SAS/SATA da 2,5 pollici.

  • I backplane dell'unità AnyBay da 2,5" supportano unità NVMe da 2,5".

Tabella 2. Ordine di installazione dei backplane dell'unità da 2,5 pollici
Priorità di installazioneTipo di backplanePriorità di posizionamento dei backplane
1Backplane dell'unità a 8 vani AnyBay da 2,5 pollici1, 3, 2
2Backplane dell'unità a 8 vani SAS/SATA da 2,5 pollici1, 2, 3
Tabella 3. Matrice di supporto del backplane dell'unità da 2,5 pollici
BackplaneUnità da 2,5 polliciU.3Controller
SAS/SATAAnyBayNVMeAnyBay

1 SAS/SATA

8   8i
8   16i

2 SAS/SATA

16   16i

3 SAS/SATA

24   8i + 16i

1 AnyBay

  8 NVMe integrato
   88i (a tre modalità)
   816i (a tre modalità)

1 AnyBay + 1 SAS/SATA

8 8 NVMe integrato + 16i

1 AnyBay + 2 SAS/SATA

16 8 NVMe integrato + 8i + 16i

2 AnyBay

  16 NVMe integrato
   1616i (a tre modalità)

2 AnyBay + 1 SAS/SATA

8 16 NVMe integrato + 8i + 16i

3 AnyBay

  24 NVMe integrato

Backplane E3.S

Il server supporta fino a otto backplane E3.S con i seguenti numeri di backplane corrispondenti.
Figura 2. Numerazione del backplane E3.S
E3.S backplane numbering
Tabella 4. Backplane E3.S e vani delle unità corrispondenti
BackplaneVano E3.S 1TVano E3.S 2T
1 Backplane 1Da 0 a 31, 3
2 Backplane 2Da 4 a 75, 7
3 Backplane 3Da 8 a 119, 11
4 Backplane 4Da 12 a 1513, 15
5 Backplane 5Da 16 a 1917, 19
6 Backplane 6Da 20 a 2321, 23
7 Backplane 7Da 24 a 2725, 27
8 Backplane 8Da 28 a 3129, 31
Nota
  • I vani E3.S 1T supportano le unità E3.S 1T
  • I vani E3.S 2T supportano i moduli CMM E3.S 2T
Tabella 5. Ordine di installazione dei backplane E3.S
Priorità di installazionePriorità di posizionamento dei backplane
11, 2, 3, 4
25, 6, 7, 8
Tabella 6. Matrice di supporto dei backplane E3.S
BackplaneUnità E3.S 1TCMM E3.S 2TController

2 EDSFF con alloggiamento E3.S 1T

8

 NVMe integrato

4 EDSFF con alloggiamento E3.S 1T

16

 NVMe integrato

6 EDSFF con alloggiamento E3.S 1T

24

 NVMe integrato

8 EDSFF con alloggiamento E3.S 1T

32

 NVMe integrato

8 EDSFF con alloggiamento E3.S 2T



16

NVMe integrato
