Regras e ordem de instalação do backplane
Esta seção contém informações sobre as regras e a ordem de instalação do backplane.
Backplane da unidade de 2,5 polegadas
Nota
- Quando um ou mais dos componentes a seguir estão instalados no sistema, o número máximo de backplanes suportados é dois (dezesseis unidades de 2,5 polegadas).
- ThinkSystem Mellanox ConnectX-6 Dx 100GbE QSFP56 2-port PCIe Ethernet Adapter
- ThinkSystem Nvidia ConnectX-7 NDR200/HDR QSFP112 2-Port PCIe Gen5 x16 InfiniBand Adapter
- ThinkSystem Nvidia ConnectX-7 NDR400 OSFP 1-Port PCIe Gen5 Adapter
- ThinkSystem 96GB TruDDR5 6400MHz (2Rx4) 10x4 RDIMM
- ThinkSystem 128GB TruDDR5 6400MHz (2Rx4) RDIMM
- Quando ThinkSystem 256GB TruDDR5 6400MHz (4Rx4) 3DS RDIMM está instalado no sistema, o número máximo de backplanes aceitos é um (oito unidades de 2,5 polegadas).
- Atualmente, os backplanes AnyBay comportam somente unidades NVMe. O suporte para unidades SAS/SATA ou unidades NVMe + SAS/SATA será ativado por meio de uma atualização de firmware no quarto trimestre de 2025.
O servidor oferece suporte a até três backplanes de unidade de 2,5 polegadas com os seguintes números de painel traseiro da unidade correspondentes.

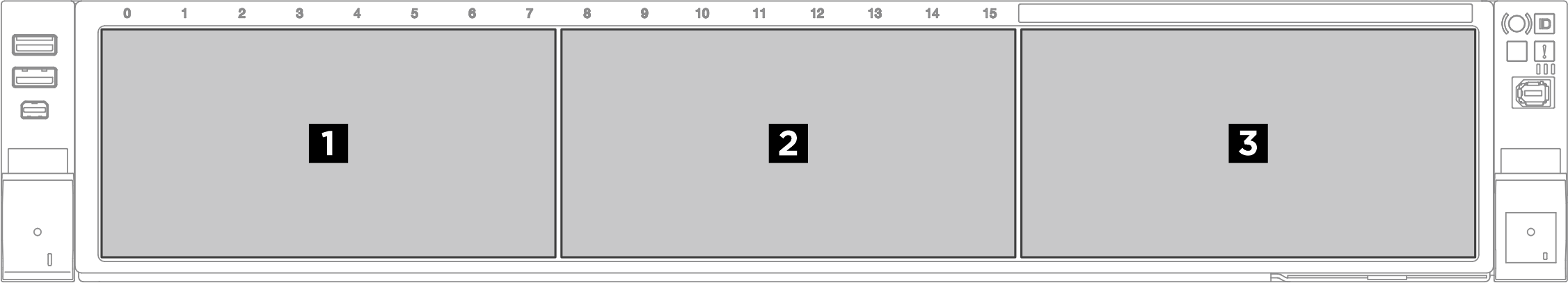

Figura 1. Numeração do backplane de unidade de 2,5 polegadas
| Backplane | Compartimento de unidade |
|---|---|
| 1 Backplane 1 | 0 a 7 |
| 2 Backplane 2 | 8 a 15 |
| 3 Backplane 3 | 16 a 23 |
Nota
Os backplanes de unidade SAS/SATA de 2,5 polegadas comportam unidades SAS/SATA de 2,5 polegadas.
Os backplanes de unidade AnyBay de 2,5 polegadas comportam unidades NVMe de 2,5 polegadas.
| Prioridade de instalação | Tipo de backplane | Prioridade de colocação do backplane |
|---|---|---|
| 1 | Backplane para unidades de 8 compartimentos AnyBay de 2,5 polegadas | 1, 3, 2 |
| 2 | Backplane para unidades de 8 compartimentos SAS/SATA de 2,5 polegadas | 1, 2, 3 |
| Backplanes | Unidades de 2,5 polegadas | U.3 | Controlador | ||
|---|---|---|---|---|---|
| SAS/SATA | AnyBay | NVMe | AnyBay | ||
1 x SAS/SATA | 8 | 8i | |||
| 8 | 16i | ||||
2 x SAS/SATA | 16 | 16i | |||
3 x SAS/SATA | 24 | 8i + 16i | |||
1 x AnyBay | 8 | NVMe integrado | |||
| 8 | 8i (modo triplo) | ||||
| 8 | 16i (modo triplo) | ||||
1 x AnyBay + 1 x SAS/SATA | 8 | 8 | NVMe integrado + 16i | ||
1 x Anybay + 2 x SAS/SATA | 16 | 8 | NVMe integrado + 8i + 16i | ||
2 x AnyBay | 16 | NVMe integrado | |||
| 16 | 16i (modo triplo) | ||||
2 x AnyBay + 1 x SAS/SATA | 8 | 16 | NVMe integrado + 8i + 16i | ||
3 x AnyBay | 24 | NVMe integrado | |||
Backplanes E3.S
O servidor comporta até oito backplanes E3.S com os números de backplane correspondentes a seguir.
Figura 2. Numeração do backplane E3.S
| Backplane | Compartimento 1T E3.S | Compartimento 2T E3.S |
|---|---|---|
| 1 Backplane 1 | 0 a 3 | 1, 3 |
| 2 Backplane 2 | 4 a 7 | 5, 7 |
| 3 Backplane 3 | 8 a 11 | 9, 11 |
| 4 Backplane 4 | 12 a 15 | 13, 15 |
| 5 Backplane 5 | 16 a 19 | 17, 19 |
| 6 Backplane 6 | 20 a 23 | 21, 23 |
| 7 Backplane 7 | 24 a 27 | 25, 27 |
| 8 Backplane 8 | 28 a 31 | 29, 31 |
Nota
- Os compartimentos 1T E3.S aceitam unidades 1T E3.S
- Os compartimentos 2T E3.S aceitam CMMs 2T E3.S
| Prioridade de instalação | Prioridade de colocação do backplane |
|---|---|
| 1 | 1, 2, 3, 4 |
| 2 | 5, 6, 7, 8 |
| Backplanes | Unidades 1T E3.S | CMMs 2T E3.S | Controlador |
|---|---|---|---|
2 x EDSFF com gaiola 1T E3.S | 8 | NVMe integrado | |
4 x EDSFF com gaiola 1T E3.S | 16 | NVMe integrado | |
6 x EDSFF com gaiola 1T E3.S | 24 | NVMe integrado | |
8 x EDSFF com gaiola 1T E3.S | 32 | NVMe integrado | |
8 x EDSFF com gaiola 2T E3.S | 16 | NVMe integrado |
