背板安裝規則和順序

本節包含背板安裝規則和順序的相關資訊。

2.5 吋硬碟背板​

註
  • 當系統中安裝了下列一個或多個元件時，支援的背板數目上限是兩個（十六個 2.5 吋硬碟）。
    • ThinkSystem Mellanox ConnectX-6 Dx 100GbE QSFP56 2-port PCIe Ethernet Adapter
    • ThinkSystem Nvidia ConnectX-7 NDR200/HDR QSFP112 2-Port PCIe Gen5 x16 InfiniBand Adapter
    • ThinkSystem Nvidia ConnectX-7 NDR400 OSFP 1-Port PCIe Gen5 Adapter
    • ThinkSystem 96GB TruDDR5 6400MHz (2Rx4) 10x4 RDIMM
    • ThinkSystem 128GB TruDDR5 6400MHz (2Rx4) RDIMM
  • 當系統中安裝了 ThinkSystem 256GB TruDDR5 6400MHz (4Rx4) 3DS RDIMM 時，支援的背板數目上限是一個（八個 2.5 吋硬碟）。
伺服器最多支援三個 2.5 吋硬碟背板以及下列對應的硬碟背板編號。

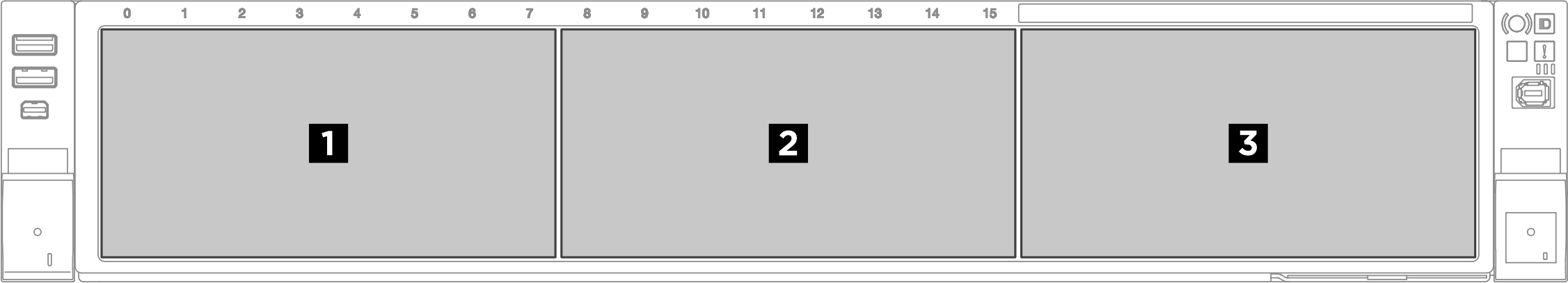

圖 1. 2.5 吋硬碟背板編號
2.5-inch drive backplane numbering
表 1. 2.5 吋硬碟背板和對應的機槽
背板機槽
1 背板 10 至 7
2 背板 28 至 15
3 背板 316 至 23
註

  • 2.5 吋 SAS/SATA 硬碟背板支援 2.5 吋 SAS/SATA 硬碟。

  • 2.5 吋 AnyBay 硬碟背板支援 2.5 吋 SAS/SATA/NVMe 硬碟。

表 2. 2.5 吋硬碟背板安裝順序
安裝優先順序背板類型背板位置優先順序
12.5 吋 AnyBay 8 機槽硬碟背板1, 3, 2
22.5 吋 SAS/SATA 8 機槽硬碟背板1, 2, 3
表 3. 2.5 吋硬碟背板支援矩陣
背板2.5 吋硬碟U.3控制器
SAS/SATAAnyBayNVMeAnyBay

1 x SAS/SATA

8   8i
8   16i

2 x SAS/SATA

16   16i

3 x SAS/SATA

24   8i + 16i

1 x AnyBay

 8  機載 NVMe + 8i
 8  機載 NVMe + 16i
  8 機載 NVMe
   88i（三模式）
   816i（三模式）

1 x AnyBay + 1 x SAS/SATA

88  機載 NVMe + 16i

1 x AnyBay + 2 x SAS/SATA

168  機載 NVMe + 8i + 16i

2 x AnyBay

 16  機載 NVMe + 16i
  16 機載 NVMe
   1616i（三模式）

2 x AnyBay + 1 x SAS/SATA

816  機載 NVMe + 8i + 16i

3 x AnyBay

 24  機載 NVMe + 8i + 16i
  24 機載 NVMe

E3.S 背板​

伺服器最多支援八個 E3.S 背板，對應的背板編號如下。
圖 2. E3.S 背板編號
E3.S backplane numbering
表 4. E3.S 背板和對應的機槽
背板E3.S 1T 機槽E3.S 2T 機槽
1 背板 10 至 31, 3
2 背板 24 至 75, 7
3 背板 38 至 119, 11
4 背板 412 至 1513, 15
5 背板 516 至 1917, 19
6 背板 620 至 2321, 23
7 背板 724 至 2725, 27
8 背板 828 至 3129, 31
註
  • E3.S 1T 機槽支援 E3.S 1T 硬碟
  • E3.S 2T 機槽支援 E3.S 2T CMM
表 5. E3.S 背板安裝順序
安裝優先順序背板位置優先順序
11, 2, 3, 4
25, 6, 7, 8
表 6. E3.S 背板支援矩陣
背板E3.S 1T 硬碟E3.S 2T CMM控制器

2 x EDSFF 含 E3.S 1T 框架

8

 機載 NVMe

4 x EDSFF 含 E3.S 1T 框架

16

 機載 NVMe

6 x EDSFF 含 E3.S 1T 框架

24

 機載 NVMe

8 x EDSFF 含 E3.S 1T 框架

32

 機載 NVMe

8 x EDSFF 含 E3.S 2T 框架



16

機載 NVMe
