背板安装规则和顺序

本节介绍背板安装规则和顺序。

2.5 英寸硬盘背板​

注
  • 当系统中装有以下任一或多个组件时，支持的最大背板数量为两个（可安装十六个 2.5 英寸硬盘）。
    • ThinkSystem Mellanox ConnectX-6 Dx 100GbE QSFP56 2-port PCIe Ethernet Adapter
    • ThinkSystem Nvidia ConnectX-7 NDR200/HDR QSFP112 2-Port PCIe Gen5 x16 InfiniBand Adapter
    • ThinkSystem Nvidia ConnectX-7 NDR400 OSFP 1-Port PCIe Gen5 Adapter
    • ThinkSystem 96GB TruDDR5 6400MHz (2Rx4) 10x4 RDIMM
    • ThinkSystem 128GB TruDDR5 6400MHz (2Rx4) RDIMM
  • 当系统中装有 ThinkSystem 256GB TruDDR5 6400MHz (4Rx4) 3DS RDIMM 时，支持的最大背板数量为一个（可安装八个 2.5 英寸硬盘）。
此服务器最多支持三个 2.5 英寸硬盘背板，相应的硬盘背板编号如下。

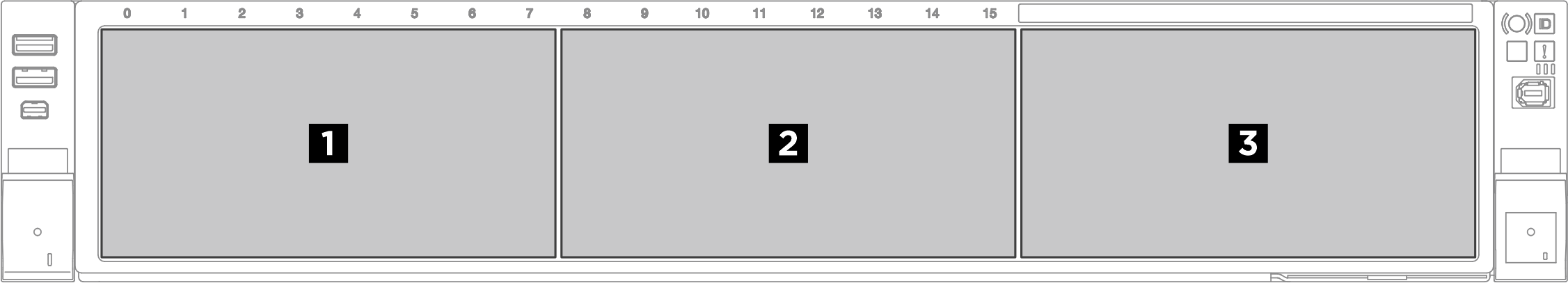

图 1. 2.5 英寸硬盘背板编号
2.5-inch drive backplane numbering
表 1. 2.5 英寸硬盘背板和相应的硬盘插槽
背板硬盘插槽
1 背板 10 到 7
2 背板 28 到 15
3 背板 316 到 23
注

  • 2.5 英寸 SAS/SATA 硬盘背板支持 2.5 英寸 SAS/SATA 硬盘。

  • 2.5 英寸 AnyBay 硬盘背板支持 2.5 英寸 SAS/SATA/NVMe 硬盘。

表 2. 2.5 英寸硬盘背板安装顺序
安装优先顺序背板类型背板安装优先顺序
12.5 英寸 AnyBay 8 插槽硬盘背板1, 3, 2
22.5 英寸 SAS/SATA 8 插槽硬盘背板1, 2, 3
表 3. 2.5 英寸硬盘背板支持矩阵表
背板2.5 英寸硬盘U.3控制器
SAS/SATAAnyBayNVMeAnyBay

1 x SAS/SATA

8   8i
8   16i

2 x SAS/SATA

16   16i

3 x SAS/SATA

24   8i + 16i

1 x AnyBay

 8  板载 NVMe + 8i
 8  板载 NVMe + 16i
  8 板载 NVMe
   88i（三模式）
   816i（三模式）

1 x AnyBay + 1 x SAS/SATA

88  板载 NVMe + 16i

1 x AnyBay + 2 x SAS/SATA

168  板载 NVMe + 8i + 16i

2 x AnyBay

 16  板载 NVMe + 16i
  16 板载 NVMe
   1616i（三模式）

2 x AnyBay + 1 x SAS/SATA

816  板载 NVMe + 8i + 16i

3 x AnyBay

 24  板载 NVMe + 8i + 16i
  24 板载 NVMe

E3.S 背板​

服务器最多支持八个 E3.S 背板，对应的背板编号如下。
图 2. E3.S 背板编号
E3.S backplane numbering
表 4. E3.S 背板及对应的硬盘插槽
背板E3.S 1T 插槽E3.S 2T 插槽
1 背板 10 到 31, 3
2 背板 24 到 75, 7
3 背板 38 到 119, 11
4 背板 412 到 1513, 15
5 背板 516 到 1917, 19
6 背板 620 到 2321, 23
7 背板 724 到 2725, 27
8 背板 828 到 3129, 31
注
  • E3.S 1T 插槽支持 E3.S 1T 硬盘
  • E3.S 2T 插槽支持 E3.S 2T CMM
表 5. E3.S 背板安装顺序
安装优先顺序背板安装优先顺序
11, 2, 3, 4
25, 6, 7, 8
表 6. E3.S 背板支持矩阵表
背板E3.S 1T 硬盘E3.S 2T CMM控制器

2 x EDSFF（带 E3.S 1T 硬盘仓）

8

 板载 NVMe

4 x EDSFF（带 E3.S 1T 硬盘仓）

16

 板载 NVMe

6 x EDSFF（带 E3.S 1T 硬盘仓）

24

 板载 NVMe

8 x EDSFF（带 E3.S 1T 硬盘仓）

32

 板载 NVMe

8 x EDSFF（带 E3.S 2T 硬盘仓）



16

板载 NVMe
