백플레인 설치 규칙 및 순서
이 섹션에는 백플레인 설치 규칙 및 순서에 대한 정보가 포함되어 있습니다.
2.5인치 드라이브 백플레인
주
- 다음 구성 요소 중 하나 이상이 시스템에 설치된 경우 지원되는 백플레인의 최대 개수는 2개(2.5인치 드라이브 16개)입니다.
- ThinkSystem Mellanox ConnectX-6 Dx 100GbE QSFP56 2-port PCIe Ethernet Adapter
- ThinkSystem Nvidia ConnectX-7 NDR200/HDR QSFP112 2-Port PCIe Gen5 x16 InfiniBand Adapter
- ThinkSystem Nvidia ConnectX-7 NDR400 OSFP 1-Port PCIe Gen5 Adapter
- ThinkSystem 96GB TruDDR5 6400MHz (2Rx4) 10x4 RDIMM
- ThinkSystem 128GB TruDDR5 6400MHz (2Rx4) RDIMM
- ThinkSystem 256GB TruDDR5 6400MHz (4Rx4) 3DS RDIMM이(가) 시스템에 설치된 경우 지원되는 백플래인의 최대 개수는 1개(2.5인치 드라이브 8개)입니다.
서버는 다음과 같은 해당 드라이브 백플레인 번호를 갖춘 2.5인치 드라이브 백플레인을 최대 3개 지원합니다.

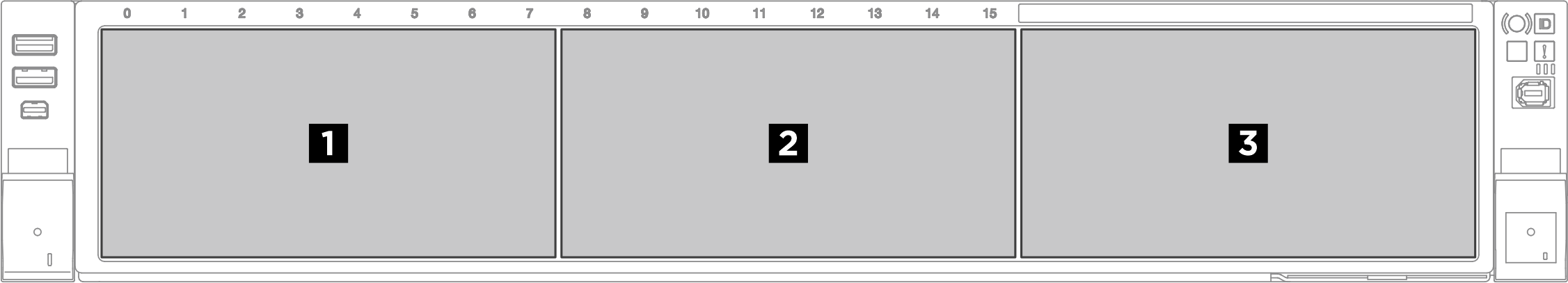

그림 1. 2.5인치 드라이브 백플레인 넘버링
| 백플레인 | 드라이브 베이 |
|---|---|
| 1 백플레인 1 | 0~7 |
| 2 백플레인 2 | 8~15 |
| 3 백플레인 3 | 16~23 |
주
2.5인치 SAS/SATA 드라이브 백플레인은 2.5인치 SAS/SATA 드라이브를 지원합니다.
2.5인치 AnyBay 드라이브 백플레인은 2.5인치 SAS/SATA/NVMe 드라이브를 지원합니다.
| 설치 우선순위 | 백플레인 유형 | 백플레인 배치 우선순위 |
|---|---|---|
| 1 | 2.5인치 AnyBay 8베이 드라이브 백플레인 | 1, 3, 2 |
| 2 | 2.5인치 SAS/SATA 8베이 드라이브 백플레인 키트 | 1, 2, 3 |
| 백플레인 | 2.5인치 드라이브 | U.3 | 컨트롤러 | ||
|---|---|---|---|---|---|
| SAS/SATA | AnyBay | NVMe | AnyBay | ||
1 x SAS/SATA | 8 | 8i | |||
| 8 | 16i | ||||
2 x SAS/SATA | 16 | 16i | |||
3 x SAS/SATA | 24 | 8i + 16i | |||
1 x AnyBay | 8 | 온보드 NVMe + 8i | |||
| 8 | 온보드 NVMe + 16i | ||||
| 8 | 온보드 NVMe | ||||
| 8 | 8i(트라이모드) | ||||
| 8 | 16i(트라이모드) | ||||
1 x AnyBay + 1 x SAS/SATA | 8 | 8 | 온보드 NVMe + 16i | ||
1 x AnyBay + 2 x SAS/SATA | 16 | 8 | 온보드 NVMe + 8i + 16i | ||
2 x AnyBay | 16 | 온보드 NVMe + 16i | |||
| 16 | 온보드 NVMe | ||||
| 16 | 16i(트라이모드) | ||||
2 x AnyBay + 1 x SAS/SATA | 8 | 16 | 온보드 NVMe + 8i + 16i | ||
3 x AnyBay | 24 | 온보드 NVMe + 8i + 16i | |||
| 24 | 온보드 NVMe | ||||
E3.S 백플레인
서버는 다음과 같은 해당 백플레인 번호를 갖춘 최대 8개의 E3.S 백플레인을 지원합니다.
그림 2. E3.S 백플레인 넘버링
| 백플레인 | E3.S 1T 베이 | E3.S 2T 베이 |
|---|---|---|
| 1 백플레인 1 | 0~3 | 1, 3 |
| 2 백플레인 2 | 4~7 | 5, 7 |
| 3 백플레인 3 | 8~11 | 9, 11 |
| 4 백플레인 4 | 12~15 | 13, 15 |
| 5 백플레인 5 | 16~19 | 17, 19 |
| 6 백플레인 6 | 20~23 | 21, 23 |
| 7 백플레인 7 | 24~27 | 25, 27 |
| 8 백플레인 8 | 28~31 | 29, 31 |
주
- E3.S 1T 베이는 E3.S 1T 드라이브를 지원합니다
- E3.S 2T 베이는 E3.S 2T CMM를 지원합니다
| 설치 우선순위 | 백플레인 배치 우선순위 |
|---|---|
| 1 | 1, 2, 3, 4 |
| 2 | 5, 6, 7, 8 |
| 백플레인 | E3.S 1T 드라이브 | E3.S 2T CMM | 컨트롤러 |
|---|---|---|---|
2 x EDSFF(E3.S 1T 케이지 포함) | 8 | 온보드 NVMe | |
4 x EDSFF(E3.S 1T 케이지 포함) | 16 | 온보드 NVMe | |
6 x EDSFF(E3.S 1T 케이지 포함) | 24 | 온보드 NVMe | |
8 x EDSFF(E3.S 1T 케이지 포함) | 32 | 온보드 NVMe | |
8 x EDSFF(E3.S 2T 케이지 포함) | 16 | 온보드 NVMe |
