Правила и порядок установки объединительной панели
В этом разделе приведены сведения о правилах и порядке установки объединительной панели.
Объединительная панель 2,5-дюймовых дисков
Прим.
- Если в системе установлен один или несколько из следующих компонентов, максимальное количество поддерживаемых объединительных панелей — две (шестнадцать 2,5-дюймовых дисков).
- ThinkSystem Mellanox ConnectX-6 Dx 100GbE QSFP56 2-port PCIe Ethernet Adapter
- ThinkSystem Nvidia ConnectX-7 NDR200/HDR QSFP112 2-Port PCIe Gen5 x16 InfiniBand Adapter
- ThinkSystem Nvidia ConnectX-7 NDR400 OSFP 1-Port PCIe Gen5 Adapter
- ThinkSystem 96GB TruDDR5 6400MHz (2Rx4) 10x4 RDIMM
- ThinkSystem 128GB TruDDR5 6400MHz (2Rx4) RDIMM
- Если в системе установлен ThinkSystem 256GB TruDDR5 6400MHz (4Rx4) 3DS RDIMM, максимальное количество поддерживаемых объединительных моделей — одна (восемь 2,5-дюймовых дисков).
Сервер поддерживает до трех объединительных панелей для 2,5-дюймовых дисков со следующими номерами объединительных панелей.

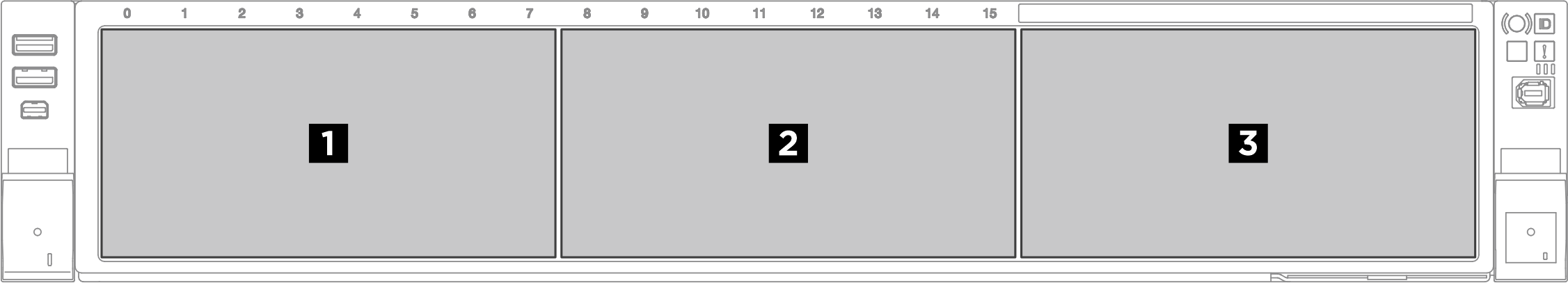

Рис. 1. Нумерация объединительных панелей для 2,5-дюймовых дисков
| Объединительная панель | Отсеки для дисков |
|---|---|
| 1 Объединительная панель 1 | 0–7 |
| 2 Объединительная панель 2 | 8–15 |
| 3 Объединительная панель 3 | 16–23 |
Прим.
Объединительные панели для 2,5-дюймовых дисков SAS/SATA поддерживают 2,5-дюймовые диски SAS/SATA.
Объединительные панели для 2,5-дюймовых дисков AnyBay поддерживают 2,5-дюймовые диски SAS/SATA/NVMe.
| Приоритет установки | Тип объединительной панели | Приоритет размещения объединительных панелей |
|---|---|---|
| 1 | Объединительная панель с 8 отсеками для 2,5-дюймовых дисков AnyBay | 1, 3, 2 |
| 2 | Объединительная панель с 8 отсеками для 2,5-дюймовых дисков SAS/SATA | 1, 2, 3 |
| Объединительные панели | 2,5-дюймовые диски | U.3 | Контроллер | ||
|---|---|---|---|---|---|
| SAS/SATA | AnyBay | NVMe | AnyBay | ||
1 x SAS/SATA | 8 | 8i | |||
| 8 | 16i | ||||
2 x SAS/SATA | 16 | 16i | |||
3 x SAS/SATA | 24 | 8i и 16i | |||
1 x Anybay | 8 | Встроенный NVMe и 8i | |||
| 8 | Встроенный NVMe и 16i | ||||
| 8 | Встроенный NVMe | ||||
| 8 | 8i (трехрежимный) | ||||
| 8 | 16i (трехрежимный) | ||||
1 x Anybay и 1 x SAS/SATA | 8 | 8 | Встроенный NVMe и 16i | ||
1 x Anybay и 2 x SAS/SATA | 16 | 8 | Встроенный NVMe, 8i и 16i | ||
2 x Anybay | 16 | Встроенный NVMe и 16i | |||
| 16 | Встроенный NVMe | ||||
| 16 | 16i (трехрежимный) | ||||
2 x Anybay и 1 x SAS/SATA | 8 | 16 | Встроенный NVMe, 8i и 16i | ||
3 x Anybay | 24 | Встроенный NVMe, 8i и 16i | |||
| 24 | Встроенный NVMe | ||||
Объединительные панели E3.S
Сервер поддерживает до восьми объединительных панелей E3.S со следующими номерами объединительных панелей.
Рис. 2. Нумерация объединительных панелей E3.S
| Объединительная панель | Отсек E3.S 1T | Отсек E3.S 2T |
|---|---|---|
| 1 Объединительная панель 1 | 0–3 | 1, 3 |
| 2 Объединительная панель 2 | 4–7 | 5, 7 |
| 3 Объединительная панель 3 | 8–11 | 9, 11 |
| 4 Объединительная панель 4 | 12–15 | 13, 15 |
| 5 Объединительная панель 5 | 16–19 | 17, 19 |
| 6 Объединительная панель 6 | 20–23 | 21, 23 |
| 7 Объединительная панель 7 | 24–27 | 25, 27 |
| 8 Объединительная панель 8 | 28–31 | 29, 31 |
Прим.
- Отсеки E3.S 1T поддерживают диски E3.S 1T
- Отсеки E3.S 2T поддерживают CMM E3.S 2T
| Приоритет установки | Приоритет размещения объединительных панелей |
|---|---|
| 1 | 1, 2, 3, 4 |
| 2 | 5, 6, 7, 8 |
| Объединительные панели | Диски E3.S 1T | CMM E3.S 2T | Контроллер |
|---|---|---|---|
2 x EDSFF с отсеком E3.S 1T | 8 | Встроенный NVMe | |
4 x EDSFF с отсеком E3.S 1T | 16 | Встроенный NVMe | |
6 x EDSFF с отсеком E3.S 1T | 24 | Встроенный NVMe | |
8 x EDSFF с отсеком E3.S 1T | 32 | Встроенный NVMe | |
8 x EDSFF с отсеком E3.S 2T | 16 | Встроенный NVMe |
