Reglas y orden de instalación de la placa posterior
Esta sección contiene información sobre las reglas y el orden de instalación de la placa posterior.
Placa posterior de la unidad de 2,5 pulgadas
Nota
- Cuando uno o más de los siguientes componentes están instalados en el sistema, el número máximo de placas posteriores admitidas es dos (dieciséis unidades de 2,5 pulgadas).
- ThinkSystem Mellanox ConnectX-6 Dx 100GbE QSFP56 2-port PCIe Ethernet Adapter
- ThinkSystem Nvidia ConnectX-7 NDR200/HDR QSFP112 2-Port PCIe Gen5 x16 InfiniBand Adapter
- ThinkSystem Nvidia ConnectX-7 NDR400 OSFP 1-Port PCIe Gen5 Adapter
- ThinkSystem 96GB TruDDR5 6400MHz (2Rx4) 10x4 RDIMM
- ThinkSystem 128GB TruDDR5 6400MHz (2Rx4) RDIMM
- Cuando ThinkSystem 256GB TruDDR5 6400MHz (4Rx4) 3DS RDIMM está instalado en el sistema, el número máximo de placas posteriores admitidas es uno (ocho unidades de 2,5 pulgadas).
El servidor admite hasta tres placas posteriores de unidad de 2,5 pulgadas con los siguientes números de placa posterior de unidad correspondiente.

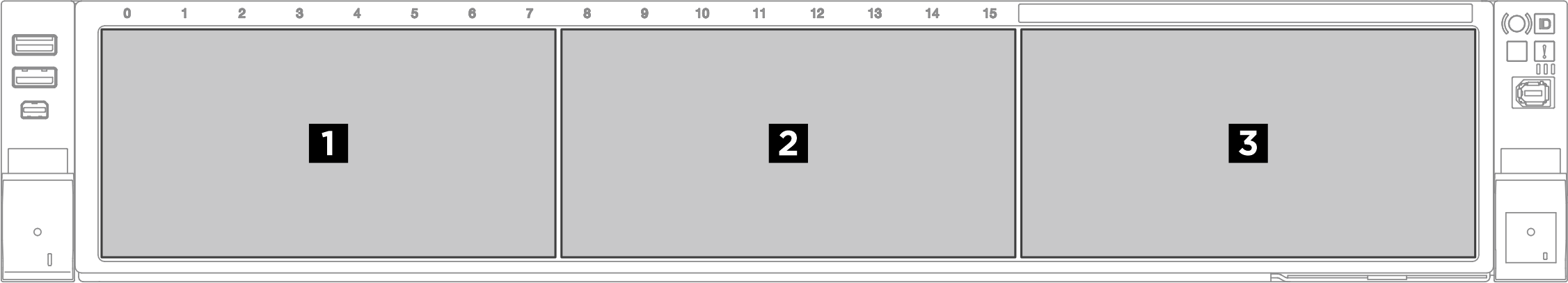

Figura 1. Numeración de la placa posterior de unidad de 2,5 pulgadas
| Placa posterior | Bahía de unidad |
|---|---|
| 1 Placa posterior 1 | 0 a 7 |
| 2 Placa posterior 2 | 8 a 15 |
| 3 Placa posterior 3 | 16 a 23 |
Nota
Las placas posteriores de la unidad SAS/SATA de 2,5 pulgadas admiten unidades SAS/SATA de 2,5 pulgadas.
Las placas posteriores de unidad AnyBay de 2,5 pulgadas admiten unidades SAS/SATA/NVMe de 2,5 pulgadas.
| Prioridad de instalación | Tipo de placa posterior | Prioridad de ubicación de la placa posterior |
|---|---|---|
| 1 | Placa posterior de la unidad AnyBay de 2,5" y 8 bahías | 1, 3, 2 |
| 2 | Placa posterior de la unidad de 8 bahías SAS/SATA de 2,5 pulgadas | 1, 2, 3 |
| Placas posteriores | Unidades de 2,5 pulgadas | U.3 | Controlador | ||
|---|---|---|---|---|---|
| SAS/SATA | AnyBay | NVMe | AnyBay | ||
1 unidad SAS/SATA | 8 | 8i | |||
| 8 | 16i | ||||
2 unidades SAS/SATA | 16 | 16i | |||
3 unidades SAS/SATA | 24 | 8i + 16i | |||
1 unidad AnyBay | 8 | NVMe incorporado + 8i | |||
| 8 | NVMe incorporado + 16i | ||||
| 8 | NVMe incorporado | ||||
| 8 | 8i (modo triple) | ||||
| 8 | 16i (modo triple) | ||||
1 unidad AnyBay + 1 unidad SAS/SATA | 8 | 8 | NVMe incorporado + 16i | ||
1 unidad AnyBay + 2 unidades SAS/SATA | 16 | 8 | NVMe incorporado + 8i + 16i | ||
2 unidades AnyBay | 16 | NVMe incorporado + 16i | |||
| 16 | NVMe incorporado | ||||
| 16 | 16i (modo triple) | ||||
2 unidades AnyBay + 1 unidad SAS/SATA | 8 | 16 | NVMe incorporado + 8i + 16i | ||
3 unidades AnyBay | 24 | NVMe incorporado + 8i + 16i | |||
| 24 | NVMe incorporado | ||||
Placas posteriores E3.S
El servidor admite hasta ocho placas posteriores E3.S con los siguientes números de la placa posterior correspondientes.
Figura 2. Numeración de la placa posterior E3.S
| Placa posterior | Bahía E3.S 1T | Bahía E3.S 2T |
|---|---|---|
| 1 Placa posterior 1 | De 0 a 3 | 1, 3 |
| 2 Placa posterior 2 | De 4 a 7 | 5, 7 |
| 3 Placa posterior 3 | De 8 a 11 | 9, 11 |
| 4 Placa posterior 4 | De 12 a 15 | 13, 15 |
| 5 Placa posterior 5 | De 16 a 19 | 17, 19 |
| 6 Placa posterior 6 | De 20 a 23 | 21, 23 |
| 7 Placa posterior 7 | De 24 a 27 | 25, 27 |
| 8 Placa posterior 8 | De 28 a 31 | 29, 31 |
Nota
- Las bahías E3.S 1T admiten unidades E3.S 1T
- Las bahías E3.S 2T admiten CMM E3.S 2T
| Prioridad de instalación | Prioridad de ubicación de la placa posterior |
|---|---|
| 1 | 1, 2, 3, 4 |
| 2 | 5, 6, 7, 8 |
| Placas posteriores | Unidades E3.S 1T | CMM E3.S 2T | Controlador |
|---|---|---|---|
2 EDSFF con compartimiento de E3.S 1T | 8 | NVMe incorporado | |
4 EDSFF con compartimiento de E3.S 1T | 16 | NVMe incorporado | |
6 EDSFF con compartimiento de E3.S 1T | 24 | NVMe incorporado | |
8 EDSFF con compartimiento de E3.S 1T | 32 | NVMe incorporado | |
8 EDSFF con compartimiento de E3.S 2T | 16 | NVMe incorporado |
