バックプレーンの取り付けの規則と順序
このセクションでは、バックプレーンの取り付けの規則と順序について説明します。
2.5 インチ ドライブ・バックプレーン
注
- 以下のコンポーネントが 1 つ以上システムに取り付けられている場合、サポートされるバックプレーンの最大数は 2 (16 台の 2.5 インチ ドライブ) です。
- ThinkSystem Mellanox ConnectX-6 Dx 100GbE QSFP56 2-port PCIe Ethernet Adapter
- ThinkSystem Nvidia ConnectX-7 NDR200/HDR QSFP112 2-Port PCIe Gen5 x16 InfiniBand Adapter
- ThinkSystem Nvidia ConnectX-7 NDR400 OSFP 1-Port PCIe Gen5 Adapter
- ThinkSystem 96GB TruDDR5 6400MHz (2Rx4) 10x4 RDIMM
- ThinkSystem 128GB TruDDR5 6400MHz (2Rx4) RDIMM
- ThinkSystem 256GB TruDDR5 6400MHz (4Rx4) 3DS RDIMM がシステムに取り付けられている場合、サポートされるバックプレーンの最大数は 1 (8 台の 2.5 インチ ドライブ) です。
サーバーは、以下のドライブ・バックプレーン番号に対応する最大 3 つの 2.5 インチ ドライブ・バックプレーンをサポートします。

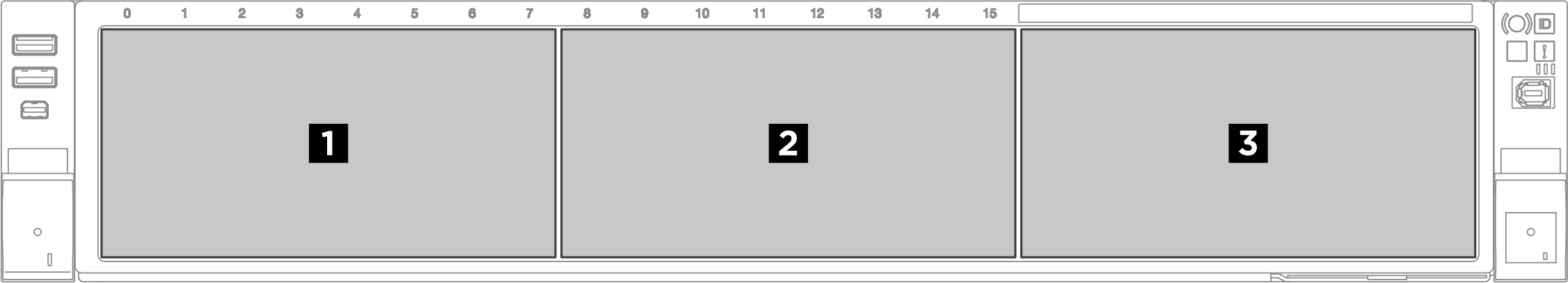

図 1. 2.5 インチ ドライブ・バックプレーン番号
| バックプレーン | ドライブ・ベイ |
|---|---|
| 1 バックプレーン 1 | 0 ～ 7 |
| 2 バックプレーン 2 | 8 ～ 15 |
| 3 バックプレーン 3 | 16 ～ 23 |
注
2.5 インチ SAS/SATA ドライブ・バックプレーンは、2.5 インチ SAS/SATA ドライブに対応しています。
2.5 インチ AnyBay ドライブ・バックプレーンは、2.5 インチ SAS/SATA/NVMe ドライブに対応しています。
| 取り付けの優先順位 | バックプレーン・タイプ | バックプレーン配置の優先順位 |
|---|---|---|
| 1 | 2.5 インチ AnyBay 8 ベイ・ドライブ・バックプレーン | 1, 3, 2 |
| 2 | 2.5 インチ SAS/SATA 8 ベイ・ドライブ・バックプレーン | 1, 2, 3 |
| バックプレーン | 2.5 インチ ドライブ | U.3 | コントローラー | ||
|---|---|---|---|---|---|
| SAS/SATA | Anybay | NVMe | Anybay | ||
1 x SAS/SATA | 8 | 8i | |||
| 8 | 16i | ||||
2 x SAS/SATA | 16 | 16i | |||
3 x SAS/SATA | 24 | 8i + 16i | |||
1 x Anybay | 8 | オンボード NVMe + 8i | |||
| 8 | オンボード NVMe + 16i | ||||
| 8 | オンボード NVMe | ||||
| 8 | 8i (トライモード) | ||||
| 8 | 16i (トライモード) | ||||
1 x Anybay + 1 x SAS/SATA | 8 | 8 | オンボード NVMe + 16i | ||
1 x Anybay + 2 x SAS/SATA | 16 | 8 | オンボード NVMe + 8i + 16i | ||
2 x Anybay | 16 | オンボード NVMe + 16i | |||
| 16 | オンボード NVMe | ||||
| 16 | 16i (トライモード) | ||||
2 x Anybay + 1 x SAS/SATA | 8 | 16 | オンボード NVMe + 8i + 16i | ||
3 x Anybay | 24 | オンボード NVMe + 8i + 16i | |||
| 24 | オンボード NVMe | ||||
E3.S バックプレーン
サーバーは最大 8 つの E3.S バックプレーンに対応しており、各バックプレーンにそれぞれ以下の番号が割り当てられています。
図 2. E3.S バックプレーン番号
| バックプレーン | E3.S 1T ベイ | E3.S 2T ベイ |
|---|---|---|
| 1 バックプレーン 1 | 0 ～ 3 | 1, 3 |
| 2 バックプレーン 2 | 4 ～ 7 | 5, 7 |
| 3 バックプレーン 3 | 8 ～ 11 | 9, 11 |
| 4 バックプレーン 4 | 12 ～ 15 | 13, 15 |
| 5 バックプレーン 5 | 16 ～ 19 | 17, 19 |
| 6 バックプレーン 6 | 20 ～ 23 | 21, 23 |
| 7 バックプレーン 7 | 24 ～ 27 | 25, 27 |
| 8 バックプレーン 8 | 28 ～ 31 | 29, 31 |
注
- E3.S 1T ベイは E3.S 1T ドライブに対応しています。
- E3.S 2T ベイは E3.S 2T CMM に対応しています。
| 取り付けの優先順位 | バックプレーン配置の優先順位 |
|---|---|
| 1 | 1, 2, 3, 4 |
| 2 | 5, 6, 7, 8 |
| バックプレーン | E3.S 1T ドライブ | E3.S 2T CMM | コントローラー |
|---|---|---|---|
2 x EDSFF、E3.S 1T ケージ | 8 | オンボード NVMe | |
4 x EDSFF、E3.S 1T ケージ | 16 | オンボード NVMe | |
6 x EDSFF、E3.S 1T ケージ | 24 | オンボード NVMe | |
8 x EDSFF、E3.S 1T ケージ | 32 | オンボード NVMe | |
8 x EDSFF、E3.S 2T ケージ | 16 | オンボード NVMe |
