กฎและลำดับการติดตั้งแบ็คเพลน
ส่วนนี้ประกอบด้วยข้อมูลเกี่ยวกับกฏและลำดับการติดตั้งแบ็คเพลน
ไดรฟ์แบ็คเพลนขนาด 2.5 นิ้ว
หมายเหตุ
- เมื่อมีการติดตั้งส่วนประกอบต่อไปนี้อย่างน้อยหนึ่งชิ้นในระบบ จำนวนแบ็คเพลนสูงสุดที่รองรับได้คือสอง (ไดรฟ์ขนาด 2.5 นิ้ว สิบหกตัว)
- ThinkSystem Mellanox ConnectX-6 Dx 100GbE QSFP56 2-port PCIe Ethernet Adapter
- ThinkSystem Nvidia ConnectX-7 NDR200/HDR QSFP112 2-Port PCIe Gen5 x16 InfiniBand Adapter
- ThinkSystem Nvidia ConnectX-7 NDR400 OSFP 1-Port PCIe Gen5 Adapter
- ThinkSystem 96GB TruDDR5 6400MHz (2Rx4) 10x4 RDIMM
- ThinkSystem 128GB TruDDR5 6400MHz (2Rx4) RDIMM
- เมื่อติดตั้ง ThinkSystem 256GB TruDDR5 6400MHz (4Rx4) 3DS RDIMM ในระบบ จำนวนแบ็คเพลนสูงสุดที่รองรับได้คือหนึ่ง (ไดรฟ์ขนาด 2.5 นิ้ว แปดตัว)
เซิร์ฟเวอร์รองรับแบ็คเพลนไดรฟ์ขนาด 2.5 นิ้วสูงสุดสามชุดที่มีหมายเลขแบ็คเพลนไดรฟ์ที่สอดคล้องกันดังต่อไปนี้

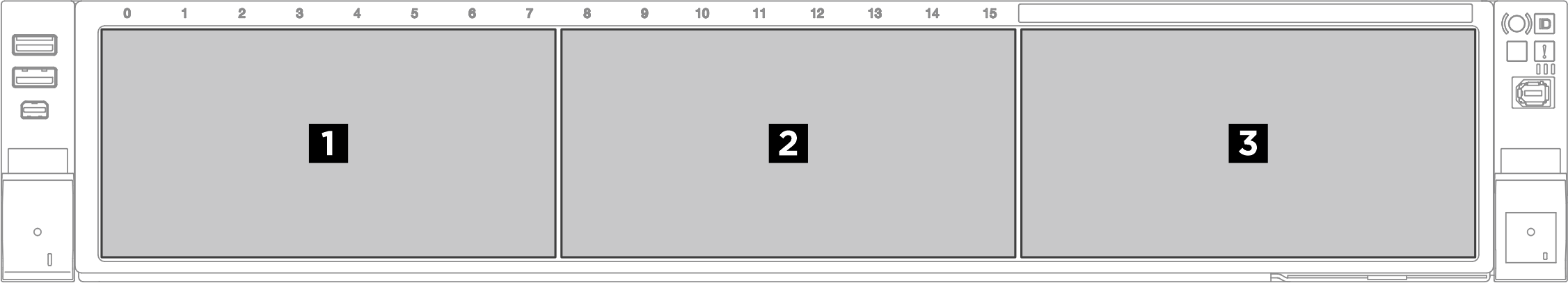

รูปที่ 1. การกำหนดหมายเลขแบ็คเพลนไดรฟ์ขนาด 2.5 นิ้ว
| แบ็คเพลน | ช่องใส่ไดรฟ์ |
|---|---|
| 1 แบ็คเพลน 1 | 0 ถึง 7 |
| 2 แบ็คเพลน 2 | 8 ถึง 15 |
| 3 แบ็คเพลน 3 | 16 ถึง 23 |
หมายเหตุ
แบ็คเพลนไดรฟ์ SAS/SATA ขนาด 2.5 นิ้วรองรับไดรฟ์ SAS/SATA ขนาด 2.5 นิ้ว
แบ็คเพลนไดรฟ์ AnyBay ขนาด 2.5 นิ้วรองรับไดรฟ์ SAS/SATA/NVMe ขนาด 2.5 นิ้ว
| ลำดับความสำคัญการติดตั้ง | ประเภทแบ็คเพลน | ลำดับความสำคัญในการใส่แบ็คเพลน |
|---|---|---|
| 1 | แบ็คเพลนไดรฟ์ AnyBay 8-Bay ขนาด 2.5 นิ้ว | 1, 3, 2 |
| 2 | แบ็คเพลนไดรฟ์ SAS/SATA 8-Bay ขนาด 2.5 นิ้ว | 1, 2, 3 |
| แบ็คเพลน | ไดรฟ์ขนาด 2.5 นิ้ว | U.3 | ตัวควบคุม | ||
|---|---|---|---|---|---|
| SAS/SATA | AnyBay | NVMe | AnyBay | ||
1 x SAS/SATA | 8 | 8i | |||
| 8 | 16i | ||||
2 x SAS/SATA | 16 | 16i | |||
3 x SAS/SATA | 24 | 8i + 16i | |||
1 x Anybay | 8 | NVMe แบบออนบอร์ด + 8i | |||
| 8 | NVMe แบบออนบอร์ด + 16i | ||||
| 8 | NVMe แบบออนบอร์ด | ||||
| 8 | 8i (Tri-mode) | ||||
| 8 | 16i (Tri-mode) | ||||
1 x Anybay + 1 x SAS/SATA | 8 | 8 | NVMe แบบออนบอร์ด + 16i | ||
1 x Anybay + 2 x SAS/SATA | 16 | 8 | NVMe แบบออนบอร์ด + 8i + 16i | ||
2 x Anybay | 16 | NVMe แบบออนบอร์ด + 16i | |||
| 16 | NVMe แบบออนบอร์ด | ||||
| 16 | 16i (Tri-mode) | ||||
2 x Anybay + 1 x SAS/SATA | 8 | 16 | NVMe แบบออนบอร์ด + 8i + 16i | ||
3 x Anybay | 24 | NVMe แบบออนบอร์ด + 8i + 16i | |||
| 24 | NVMe แบบออนบอร์ด | ||||
แบ็คเพลน E3.S
เซิร์ฟเวอร์รองรับแบ็คเพลน E3.S สูงสุดแปดชุดที่มีหมายเลขแบ็คเพลนที่สอดคล้องกันดังต่อไปนี้
รูปที่ 2. การกำหนดหมายเลขแบ็คเพลน E3.S
| แบ็คเพลน | ช่องใส่ E3.S 1T | ช่องใส่ E3.S 2T |
|---|---|---|
| 1 แบ็คเพลน 1 | 0 ถึง 3 | 1, 3 |
| 2 แบ็คเพลน 2 | 4 ถึง 7 | 5, 7 |
| 3 แบ็คเพลน 3 | 8 ถึง 11 | 9, 11 |
| 4 แบ็คเพลน 4 | 12 ถึง 15 | 13, 15 |
| 5 แบ็คเพลน 5 | 16 ถึง 19 | 17, 19 |
| 6 แบ็คเพลน 6 | 20 ถึง 23 | 21, 23 |
| 7 แบ็คเพลน 7 | 24 ถึง 27 | 25, 27 |
| 8 แบ็คเพลน 8 | 28 ถึง 31 | 29, 31 |
หมายเหตุ
- ช่องใส่ E3.S 1T รองรับไดรฟ์ E3.S 1T
- ช่องใส่ E3.S 2T รองรับ E3.S 2T CMM
| ลำดับความสำคัญการติดตั้ง | ลำดับความสำคัญในการใส่แบ็คเพลน |
|---|---|
| 1 | 1, 2, 3, 4 |
| 2 | 5, 6, 7, 8 |
| แบ็คเพลน | ไดรฟ์ E3.S 1T | E3.S 2T CMM | ตัวควบคุม |
|---|---|---|---|
2 x EDSFF พร้อมตัวครอบ E3.S 1T | 8 | NVMe แบบออนบอร์ด | |
4 x EDSFF พร้อมตัวครอบ E3.S 1T | 16 | NVMe แบบออนบอร์ด | |
6 x EDSFF พร้อมตัวครอบ E3.S 1T | 24 | NVMe แบบออนบอร์ด | |
8 x EDSFF พร้อมตัวครอบ E3.S 1T | 32 | NVMe แบบออนบอร์ด | |
8 x EDSFF พร้อมตัวครอบ E3.S 2T | 16 | NVMe แบบออนบอร์ด |
