Remover a bateria CMOS (CR2032)

Siga as instruções nesta seção para remover a bateria CMOS (CR2032).

  • A Lenovo projetou este produto tendo em mente a sua segurança. A bateria de lítio deve ser manuseada corretamente para evitar possível perigo. Se você substituir a bateria, siga as próximas instruções.
  • Se você substituir a bateria de lítio original por uma de metal pesado ou por uma com componentes de metal pesado, esteja ciente da seguinte consideração ambiental. Baterias e acumuladores que contenham metais pesados não devem ser descartados com o lixo doméstico comum. Eles deverão ser recolhidos gratuitamente pelo fabricante, distribuidor ou representante, para serem reciclados ou descartados da maneira apropriada.
  • Depois de substituir a bateria, você deverá reconfigurar o servidor e a data e hora do sistema.
S002
disconnect all power
CUIDADO
O botão de controle de energia no dispositivo e o botão liga/desliga na fonte de alimentação não desligam a corrente elétrica fornecida ao dispositivo. O dispositivo também pode ter mais de um cabo de alimentação. Para remover toda corrente elétrica do dispositivo, certifique-se de que todos os cabos de energia estão desconectados da fonte de alimentação.
S004
Attention
CUIDADO

Ao substituir a bateria de lítio, utilize apenas uma bateria Lenovo com número de peça especificado ou um tipo de bateria equivalente recomendado pelo fabricante. Se o seu sistema possui um módulo com uma bateria de lítio, substitua-o apenas por um módulo do mesmo tipo e do mesmo fabricante. A bateria contém lítio e pode explodir se não for utilizada, manuseada ou descartada da forma correta.

Não:
  • Jogue nem insira na água
  • Exponha a temperaturas superiores a 100 °C (212 °F)
  • Conserte nem desmonte

Descarte a bateria conforme requerido pelas ordens ou regulamentações locais.

S005
Attention
CUIDADO
A bateria é do tipo íon de lítio. Para evitar uma possível explosão, não queime a bateria. Substitua-a somente por uma parte aprovada. Recicle ou descarte a bateria conforme as instruções dos regulamentos locais.

Sobre esta tarefa

Atenção

Procedimento

  1. Faça as preparações para essa tarefa.
    1. Remova a tampa superior frontal. Consulte Remover a tampa superior frontal.
    2. Remova a tampa superior traseira. Consulte Remover a tampa superior traseira.
    3. Remova as placas riser PCIe. Consulte Remover uma placa riser PCIe.
  2. Localize a bateria do CMOS no conjunto da placa-mãe.
    Figura 1. Local da bateria do CMOS
    CMOS battery location
    1 Bateria CMOS
  3. Abra o clipe da bateria conforme mostrado e retire cuidadosamente a bateria do CMOS do soquete.
    Atenção

    • A não remoção correta da bateria CMOS pode danificar o soquete na placa do processador. Qualquer dano ao soquete poderia requerer a substituição da placa do processador.

    • Não incline nem empurre a bateria CMOS usando força excessiva.

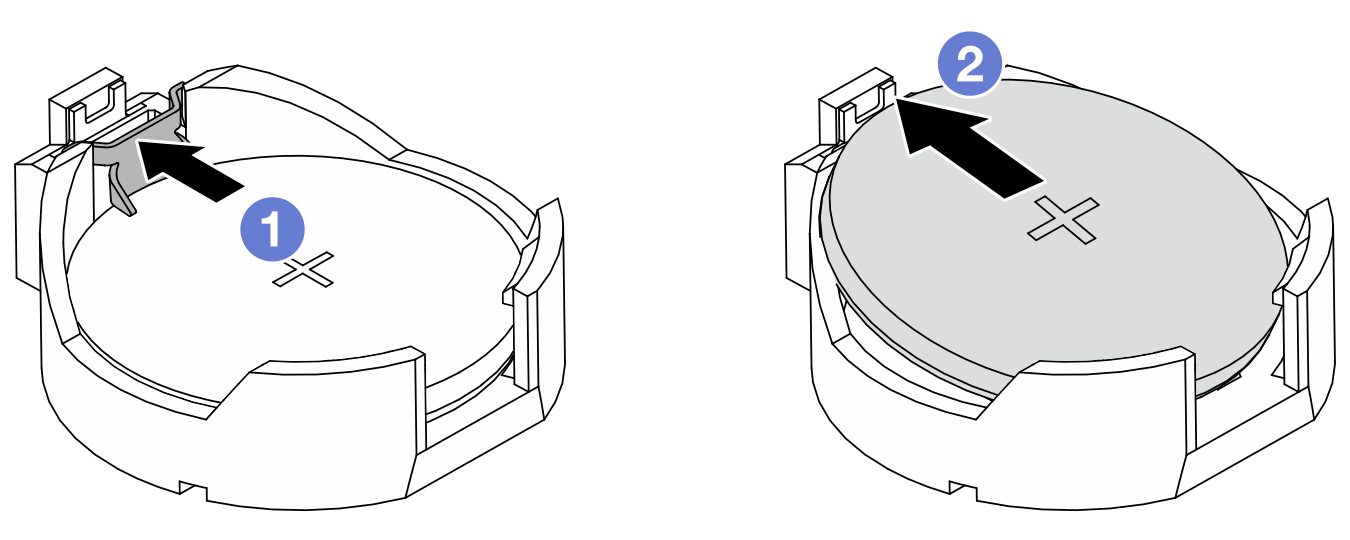

    Figura 2. Removendo a bateria CMOS

    1. Pressione o clipe no soquete da bateria CMOS.

    2. Remova a bateria CMOS.

Depois de concluir

Descarte o componente em conformidade com as regulamentações locais.

Vídeo de demonstração

Assista ao procedimento no YouTube
