Remover uma placa riser PCIe
Siga as instruções nesta seção para remover uma placa riser PCIe.
Sobre esta tarefa
Atenção
- Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
- Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.
- Se o servidor estiver instalado em um rack, deslize o servidor para fora dos trilhos deslizantes do rack para acessar a tampa superior ou remover o servidor do rack. Consulte Remover o servidor dos trilhos.

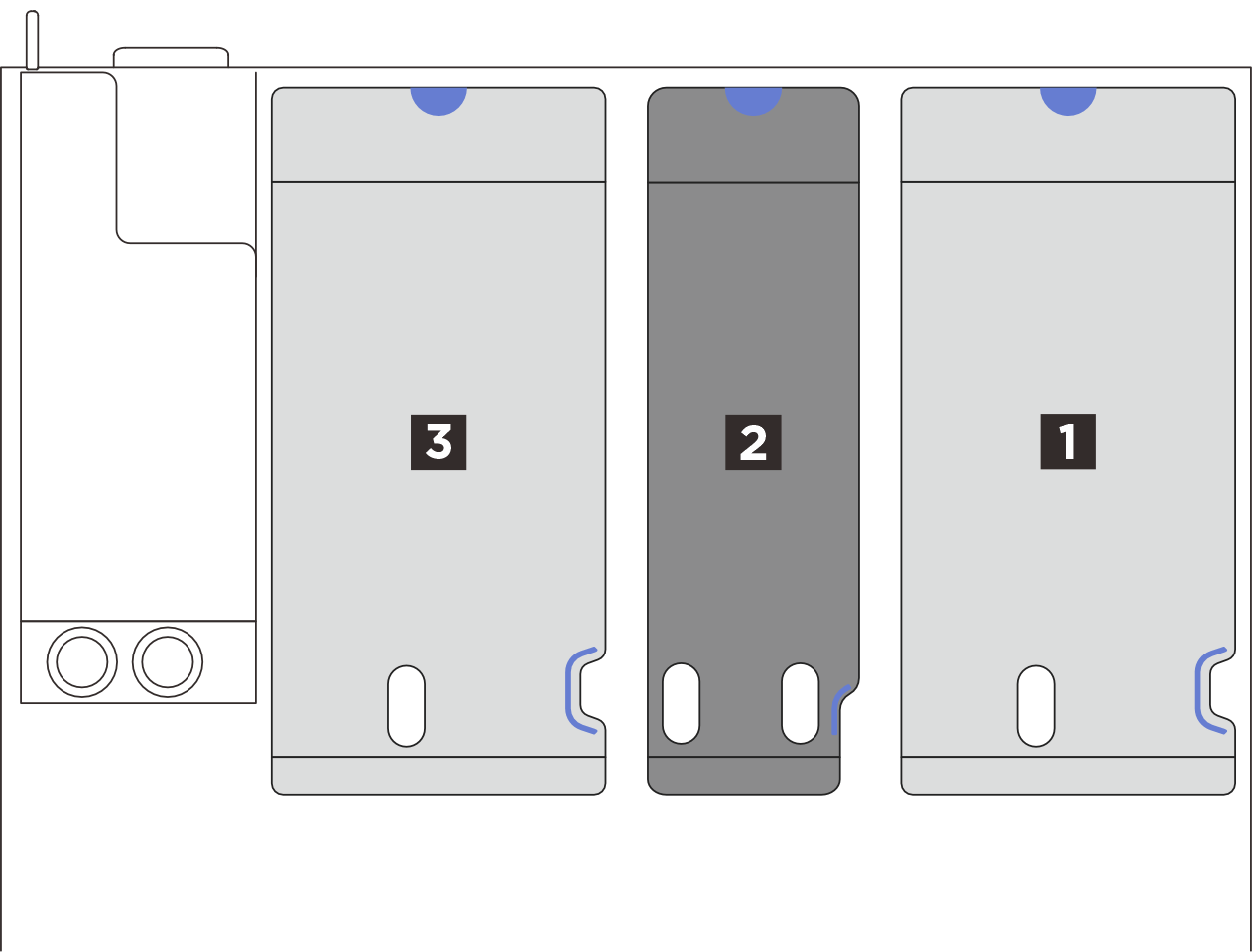

Figura 1. Modelos de servidor com três placas riser PCIe  |
|

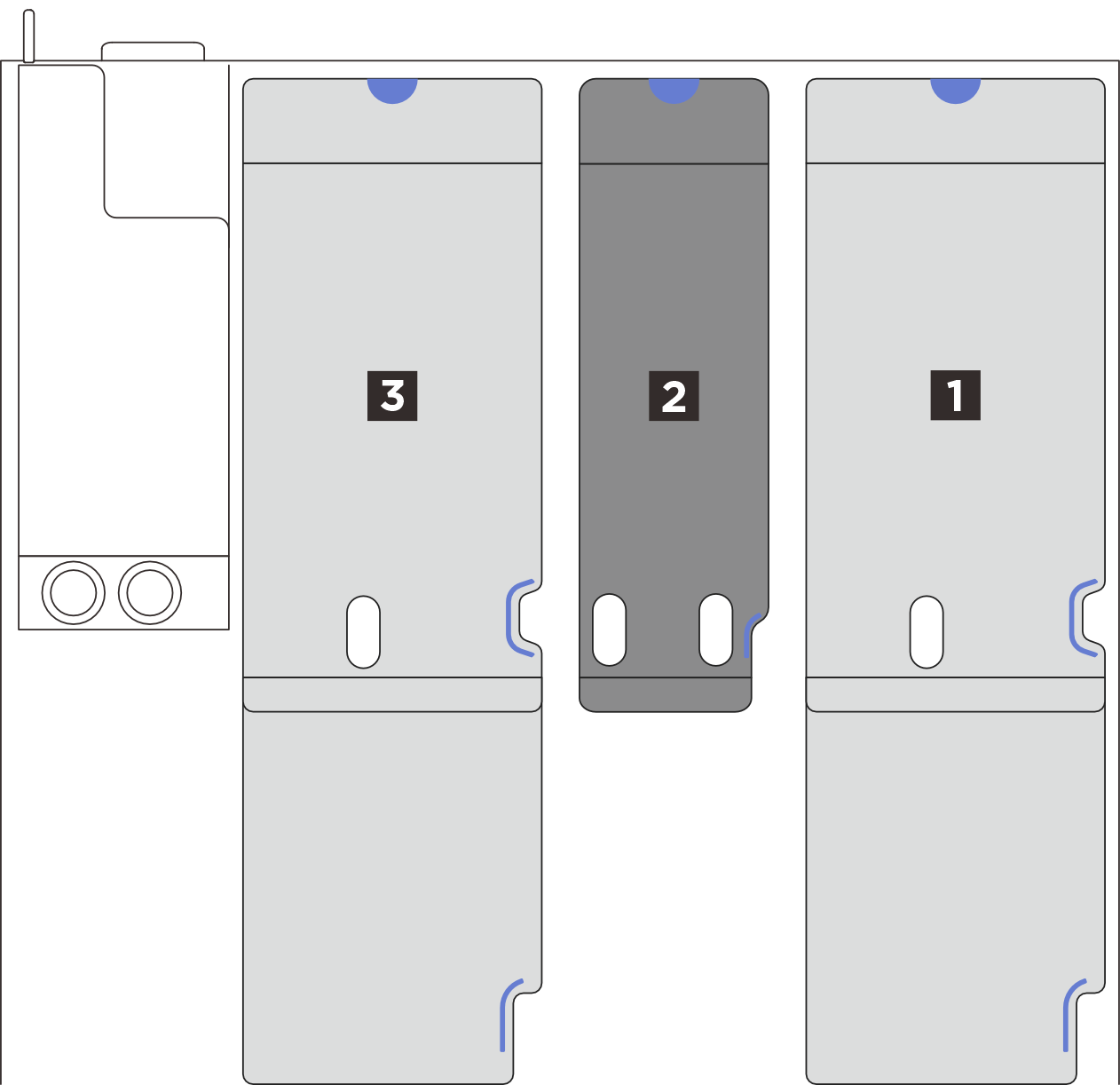

Figura 2. Modelos de servidor com três placas riser PCIe e extensores de placa riser  | |

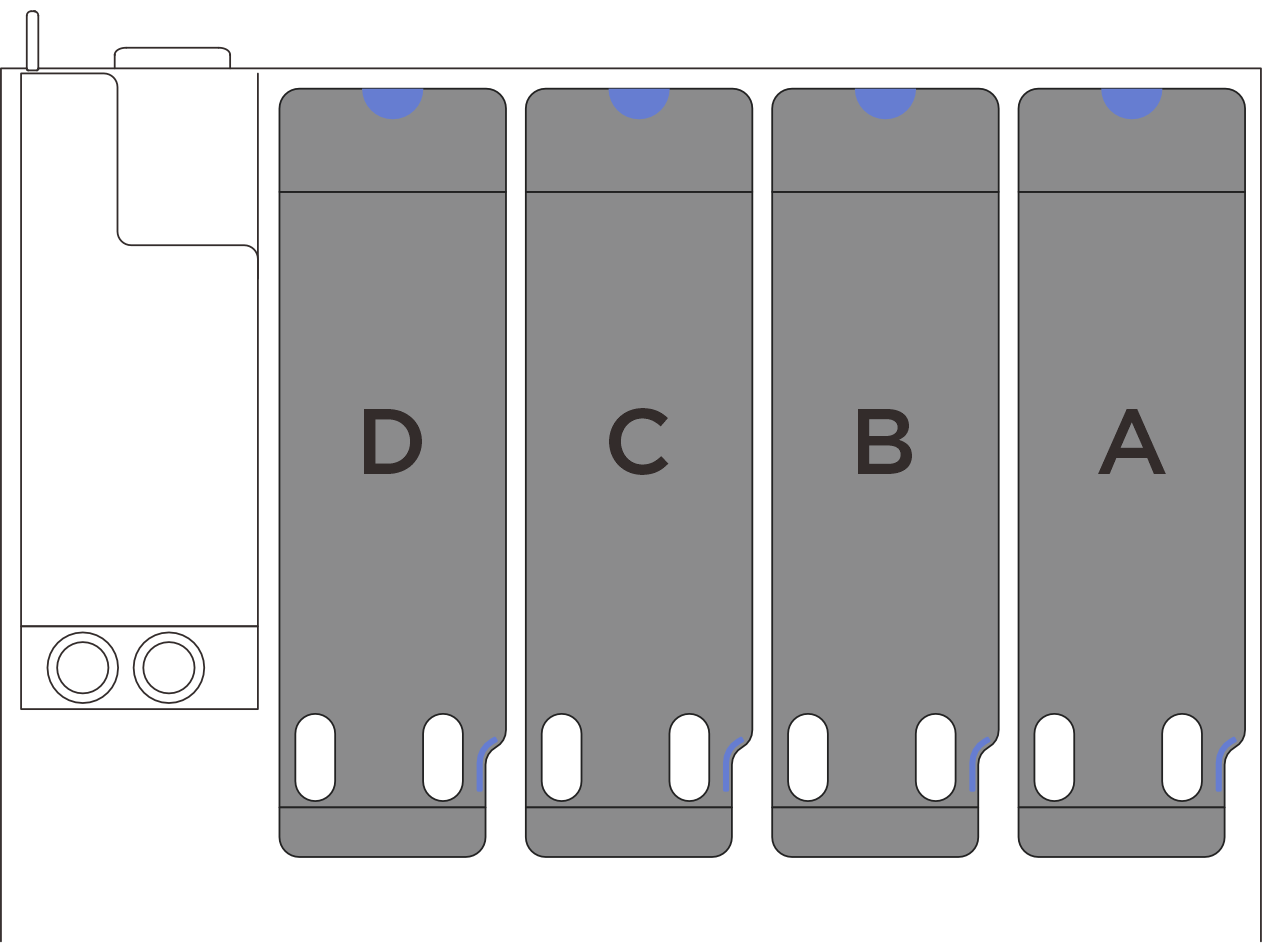

Figura 3. Modelos de servidor com quatro placas riser PCIe  |
|
Nota
- Dependendo da configuração, siga os procedimentos correspondentes abaixo para o procedimento de remoção adequado:
- O local da placa riser PCIe pode ser um pouco diferente das ilustrações neste tópico.
Remover uma placa riser LP PCIe
Procedimento
- Faça as preparações para essa tarefa.
- Remova a tampa superior frontal. Consulte Remover a tampa superior frontal.
- Remova a tampa superior traseira. Consulte Remover a tampa superior traseira.
- Se o módulo de porta serial estiver instalado, levante levemente a placa riser PCIe e desconecte o cabo da porta serial do conjunto da placa-mãe.
- Desconecte os cabos de sinal do conjunto de placa-mãe. Consulte Roteamento de cabos da placa riser PCIe para obter mais informações.
- Remova a placa riser PCIe.
Se aplicável, desconecte o cabo de alimentação da placa riser PCIe.

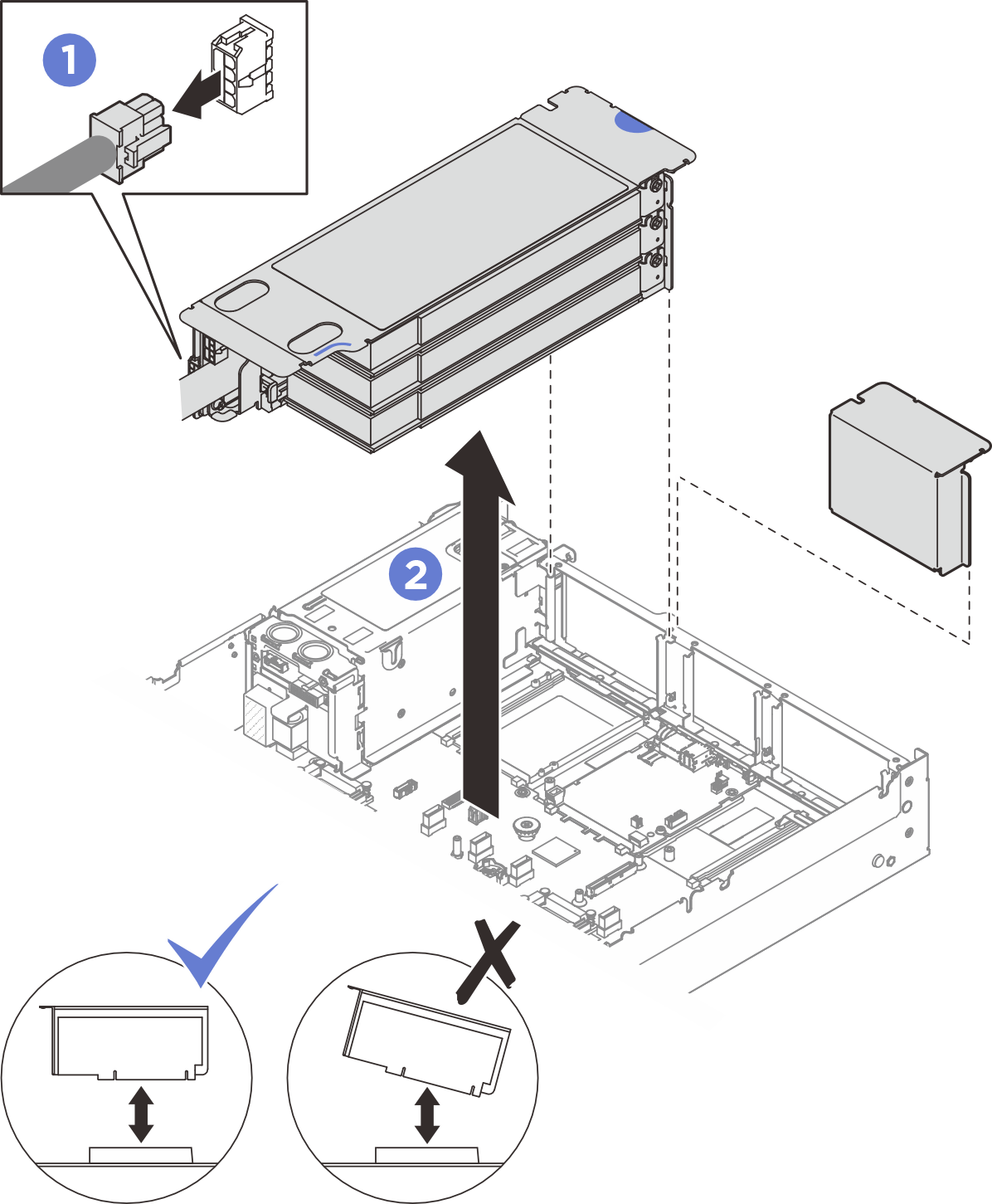

Segure e levante a placa riser PCIe para retirá-la do chassi.Figura 4. Remoção da placa riser PCIe LP (com conector de energia)
- Registre as conexões de cabos e desconecte todos os cabos internos dos adaptadores PCIe.
Depois de concluir
- Se nenhuma placa riser PCIe for instalada no chassi, instale um preenchimento de placa riser no chassi.
- Se você planeja substituir um adaptador PCIe, consulte Remover um adaptador PCIe.
- Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
Vídeo de demonstração
Remover uma placa riser PCIe FHHL
Procedimento
- Faça as preparações para essa tarefa.
- Remova a tampa superior frontal. Consulte Remover a tampa superior frontal.
- Remova a tampa superior traseira. Consulte Remover a tampa superior traseira.
- Desconecte os cabos de sinal do conjunto de placa-mãe. Consulte Roteamento de cabos da placa riser PCIe para obter mais informações.
- Remova a placa riser PCIe.
- Desconecte o cabo de alimentação da placa riser PCIe.

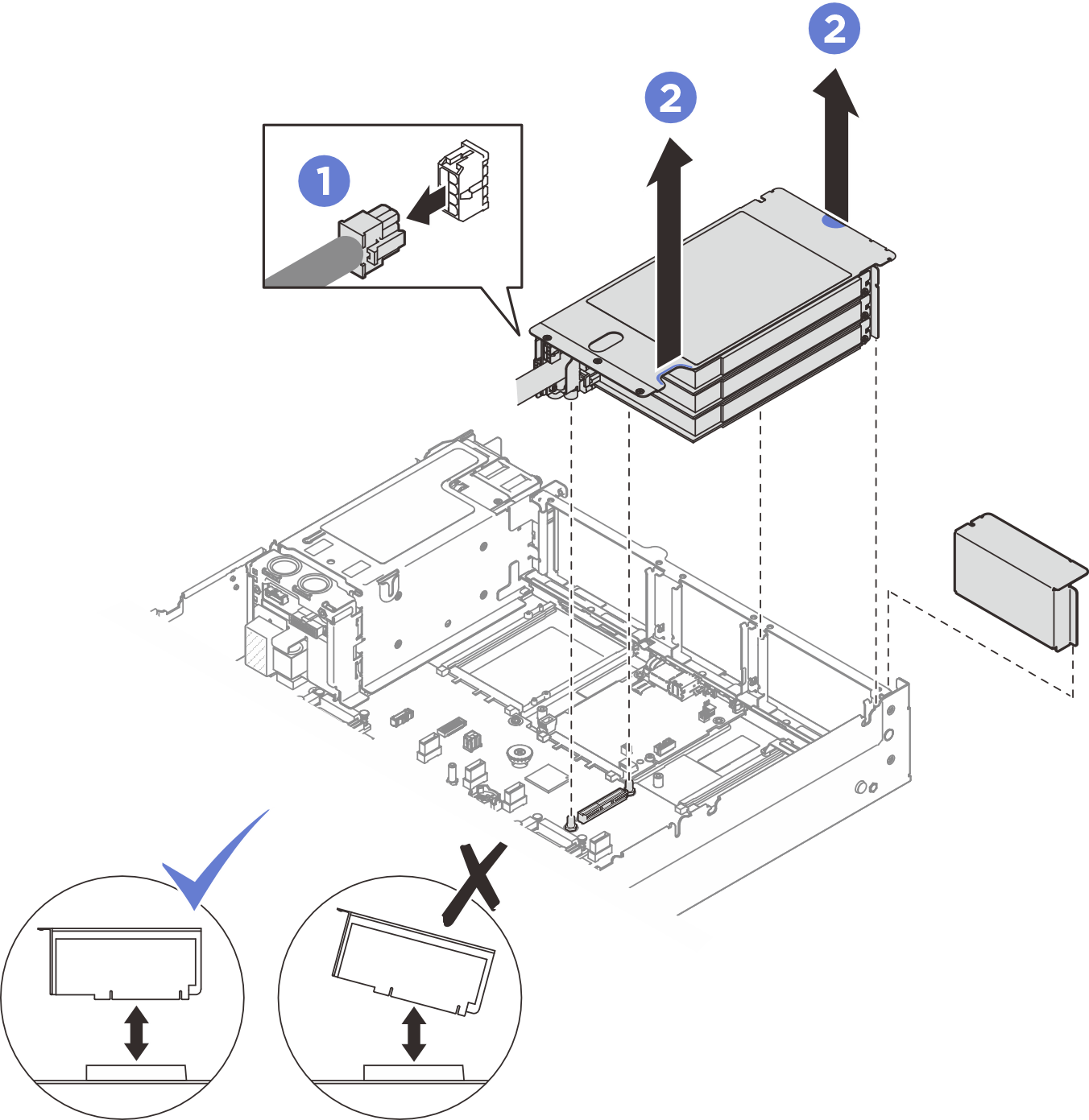

- Segure e levante a placa riser PCIe para retirá-la do chassi.Figura 5. Remoção da placa riser PCIe FHHL
- Registre as conexões de cabos e desconecte todos os cabos internos dos adaptadores PCIe.
Depois de concluir
- Se nenhuma placa riser PCIe for instalada no chassi, instale um preenchimento de placa riser no chassi.
- Se você planeja substituir um adaptador PCIe, consulte Remover um adaptador PCIe.
- Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
Vídeo de demonstração
Remover uma placa riser PCIe FHFL
Procedimento
- Faça as preparações para essa tarefa.
- Remova a tampa superior frontal. Consulte Remover a tampa superior frontal.
- Remova a tampa superior traseira. Consulte Remover a tampa superior traseira.
- Desconecte os cabos de sinal do conjunto de placa-mãe. Consulte Roteamento de cabos da placa riser PCIe para obter mais informações.
- Remova a placa riser PCIe.
- Desconecte o cabo de alimentação da placa riser PCIe.
- Gire cuidadosamente a guia no defletor de ar traseiro para fora em direção à parte frontal do servidor.

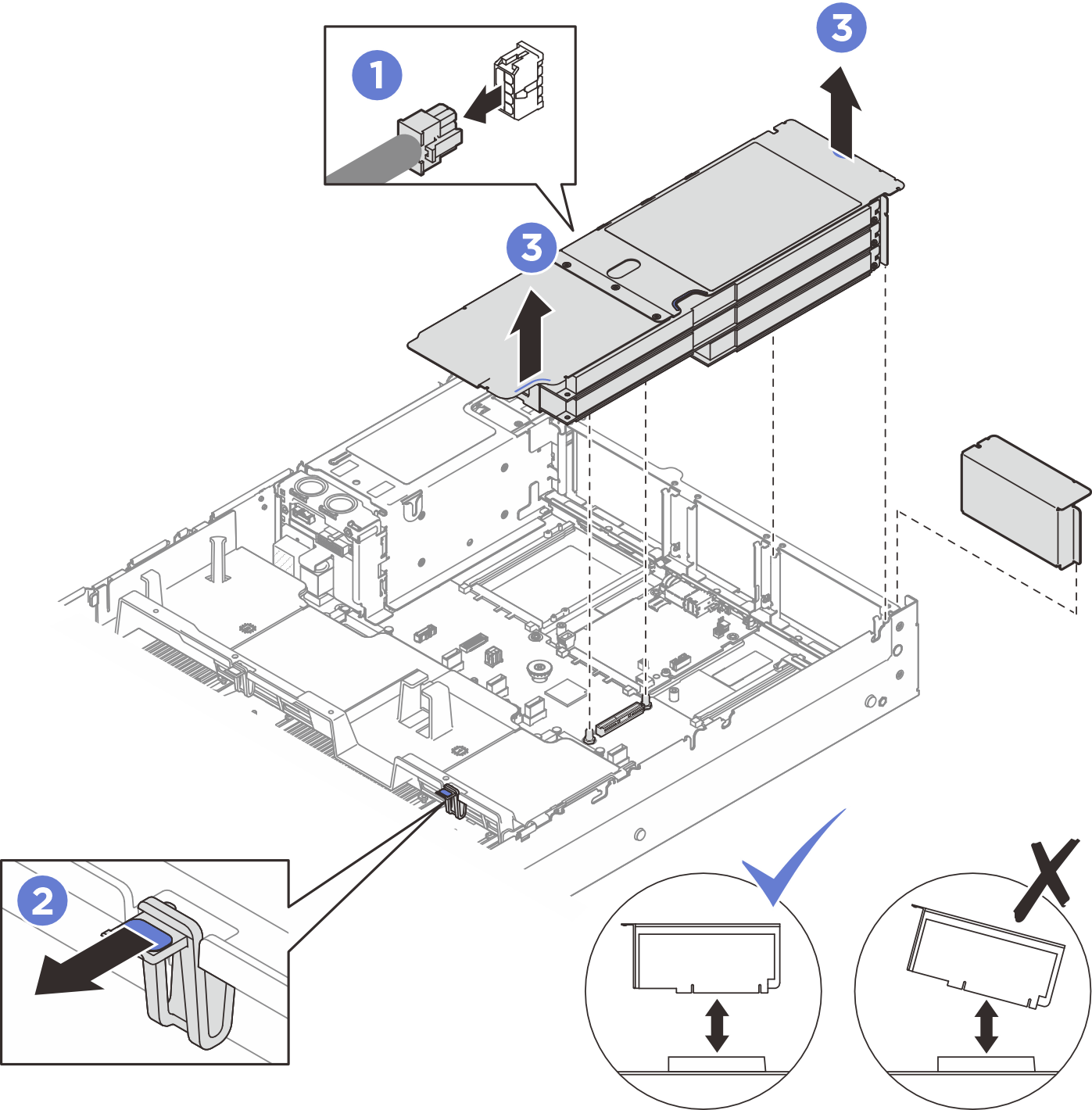

Segure e levante a placa riser PCIe para retirá-la do chassi.Figura 6. Remoção da placa riser PCIe FHFL
- Registre as conexões de cabos e desconecte todos os cabos internos dos adaptadores PCIe.
Depois de concluir
- Se nenhuma placa riser PCIe for instalada no chassi, instale um preenchimento de placa riser no chassi.
- Se você planeja substituir um adaptador PCIe, consulte Remover um adaptador PCIe.
- Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
Vídeo de demonstração
