ถอดตัวยก PCIe

ทำตามคำแนะนำในส่วนนี้เพื่อถอดตัวยก PCIe

เกี่ยวกับงานนี้

ข้อควรสนใจ
รูปที่ 1. รุ่นเซิร์ฟเวอร์ที่มีตัวยก PCIe สามตัว Server models with three PCIe risers
  • 1 และ 3 ตัวยก PCIe FHHL หรือ FHFL
  • 2 ตัวยก PCIe LP (ไม่มีขั้วต่อไฟฟ้า)
รูปที่ 2. รุ่นเซิร์ฟเวอร์ที่มีตัวยกและตัวขยายตัวยก PCIe สามตัว
Server models with three PCIe riser and riser extenders
รูปที่ 3. รุ่นเซิร์ฟเวอร์ที่มีตัวยก PCIe สี่ตัว
server models with four PCIe risers
  • A, B และ C ตัวยก PCIe LP (ไม่มีขั้วต่อไฟฟ้า)
  • D ตัวยก PCIe LP (พร้อมขั้วต่อไฟฟ้า)
หมายเหตุ
  • ปฏิบัติตามขั้นตอนที่สอดคล้องกันด้านล่างเพื่อดูขั้นตอนการถอดที่เหมาะสม ทั้งนี้ขึ้นอยู่กับการกําหนดค่า
  • ตำแหน่งของตัวยก PCIe อาจแตกต่างจากภาพประกอบในหัวข้อนี้

ถอดตัวยก PCIe LP​

ขั้นตอน

  1. เตรียมการสำหรับงานนี้
    1. ถอดฝาครอบด้านบนด้านหน้า โปรดดู ถอดฝาครอบด้านบนด้านหน้า
    2. ถอดฝาครอบด้านบนด้านหลัง โปรดดู ถอดฝาครอบด้านบนข้างหลัง
    3. หากมีการติดตั้งโมดูลพอร์ตอนุกรม ให้ยกตัวยก PCIe เล็กน้อย และถอดสายพอร์ตอนุกรมออกจากส่วนประกอบแผงระบบ
  2. ถอดสายสัญญาณออกจากส่วนประกอบแผงระบบ โปรดดูข้อมูลเพิ่มเติมที่ การเดินสายตัวยก PCIe
  3. ถอดตัวยก PCIe
    1. หากเป็นไปได้ ให้ถอดสายไฟออกจากตัวยก PCIe
    2. จับและยกตัวยก PCIe ออกจากตัวเครื่อง

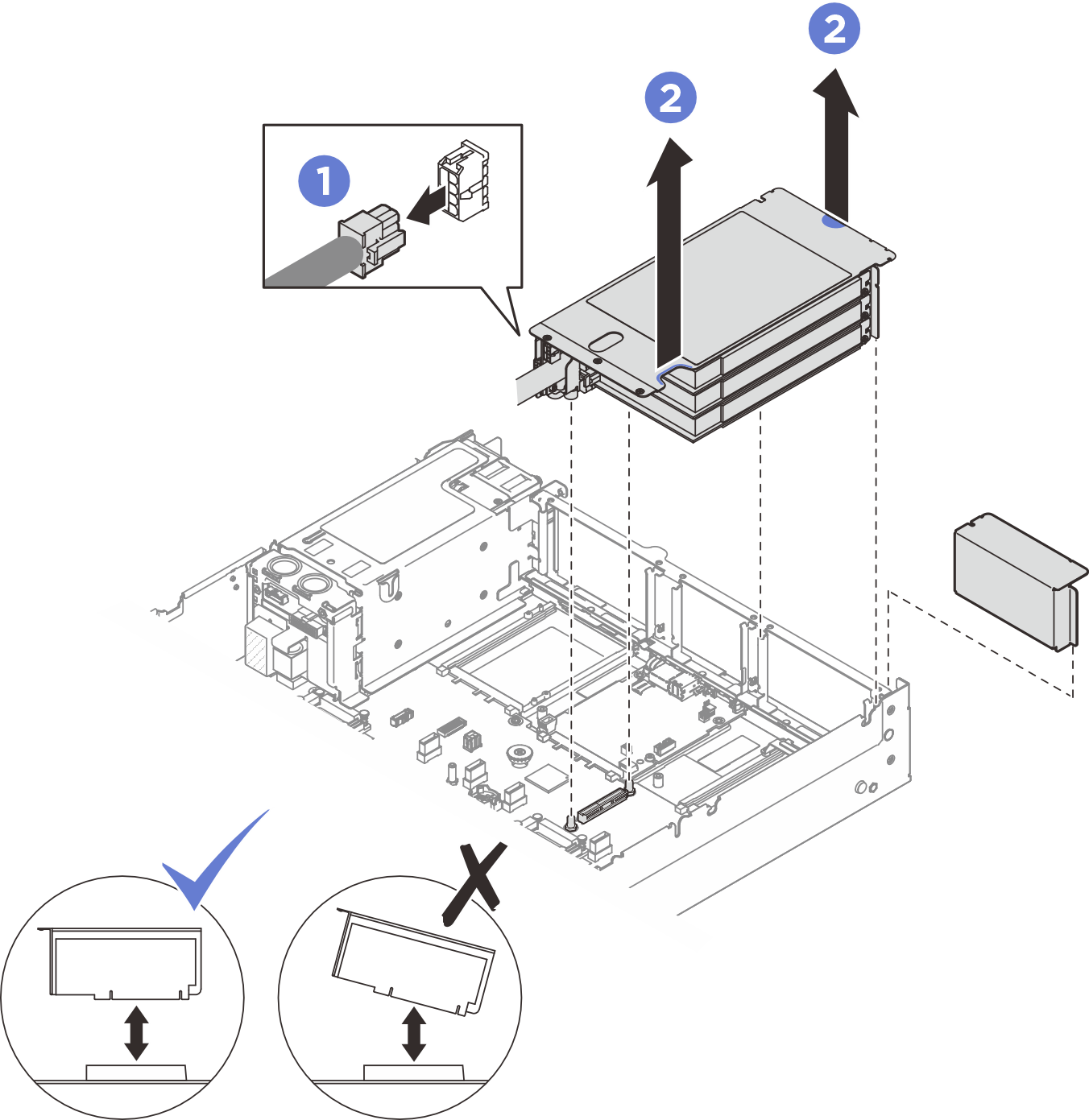

      รูปที่ 4. การถอดตัวยก PCIe LP (มีขั้วต่อไฟฟ้า)
      PCIe LP riser removal (with power connector)
  4. จดบันทึกการเชื่อมต่อสาย แล้วถอดสายภายในทั้งหมดออกจากอะแดปเตอร์ PCIe

หลังจากดำเนินการเสร็จ

  1. หากไม่มีการติดตั้งตัวยก PCIe ในตัวเครื่อง ให้ติดตั้งแผงครอบตัวยกในตัวเครื่อง
  2. หากคุณวางแผนที่จะเปลี่ยนอะแดปเตอร์ PCIe โปรดดู ถอดอะแดปเตอร์ PCIe
  3. หากคุณได้รับคำแนะนำให้ส่งคืนส่วนประกอบหรืออุปกรณ์เสริม ให้ปฏิบัติตามคำแนะนำที่มาพร้อมบรรจุภัณฑ์ทั้งหมด และให้ใช้บรรจุภัณฑ์ใดๆ ที่ส่งมอบให้กับคุณเพื่อการจัดส่ง

วิดีโอสาธิต

รับชมขั้นตอนบน YouTube

ถอดตัวยก PCIe FHHL​

ขั้นตอน

  1. เตรียมการสำหรับงานนี้
    1. ถอดฝาครอบด้านบนด้านหน้า โปรดดู ถอดฝาครอบด้านบนด้านหน้า
    2. ถอดฝาครอบด้านบนด้านหลัง โปรดดู ถอดฝาครอบด้านบนข้างหลัง
  2. ถอดสายสัญญาณออกจากส่วนประกอบแผงระบบ โปรดดูข้อมูลเพิ่มเติมที่ การเดินสายตัวยก PCIe
  3. ถอดตัวยก PCIe
    1. ถอดสายไฟออกจากตัวยก PCIe
    2. จับและยกตัวยก PCIe ออกจากตัวเครื่อง

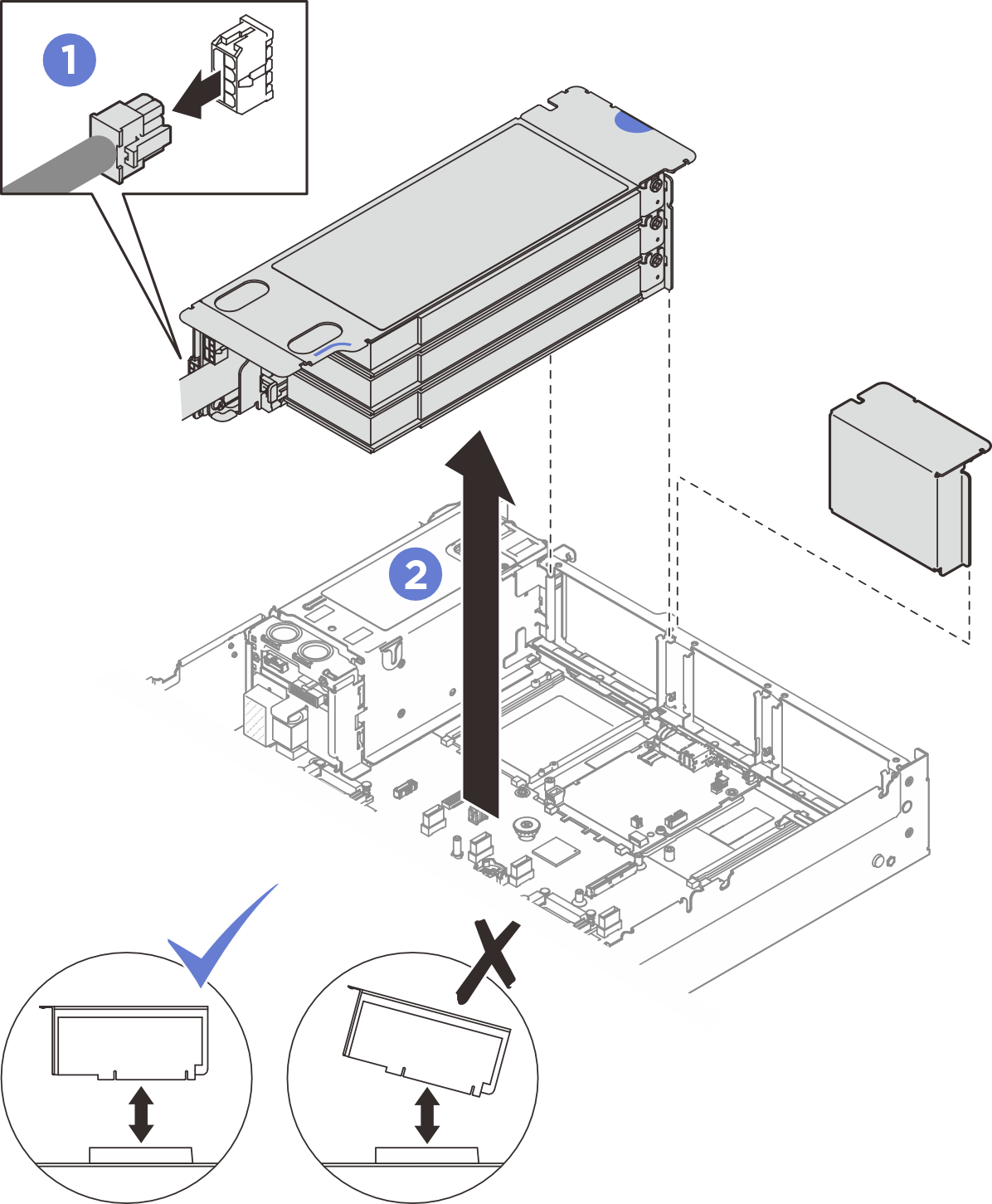

      รูปที่ 5. การถอดตัวยก PCIe FHHL
      PCIe FHHL riser removal
  4. จดบันทึกการเชื่อมต่อสาย แล้วถอดสายภายในทั้งหมดออกจากอะแดปเตอร์ PCIe

หลังจากดำเนินการเสร็จ

  1. หากไม่มีการติดตั้งตัวยก PCIe ในตัวเครื่อง ให้ติดตั้งแผงครอบตัวยกในตัวเครื่อง
  2. หากคุณวางแผนที่จะเปลี่ยนอะแดปเตอร์ PCIe โปรดดู ถอดอะแดปเตอร์ PCIe
  3. หากคุณได้รับคำแนะนำให้ส่งคืนส่วนประกอบหรืออุปกรณ์เสริม ให้ปฏิบัติตามคำแนะนำที่มาพร้อมบรรจุภัณฑ์ทั้งหมด และให้ใช้บรรจุภัณฑ์ใดๆ ที่ส่งมอบให้กับคุณเพื่อการจัดส่ง

วิดีโอสาธิต

รับชมขั้นตอนบน YouTube

ถอดตัวยก PCIe FHFL​

ขั้นตอน

  1. เตรียมการสำหรับงานนี้
    1. ถอดฝาครอบด้านบนด้านหน้า โปรดดู ถอดฝาครอบด้านบนด้านหน้า
    2. ถอดฝาครอบด้านบนด้านหลัง โปรดดู ถอดฝาครอบด้านบนข้างหลัง
  2. ถอดสายสัญญาณออกจากส่วนประกอบแผงระบบ โปรดดูข้อมูลเพิ่มเติมที่ การเดินสายตัวยก PCIe
  3. ถอดตัวยก PCIe
    1. ถอดสายไฟออกจากตัวยก PCIe
    2. ค่อยๆ หมุนแถบบนแผ่นปิดลมด้านหลังออกทางด้านนอกไปทางด้านหน้าของเซิร์ฟเวอร์
    3. จับและยกตัวยก PCIe ออกจากตัวเครื่อง

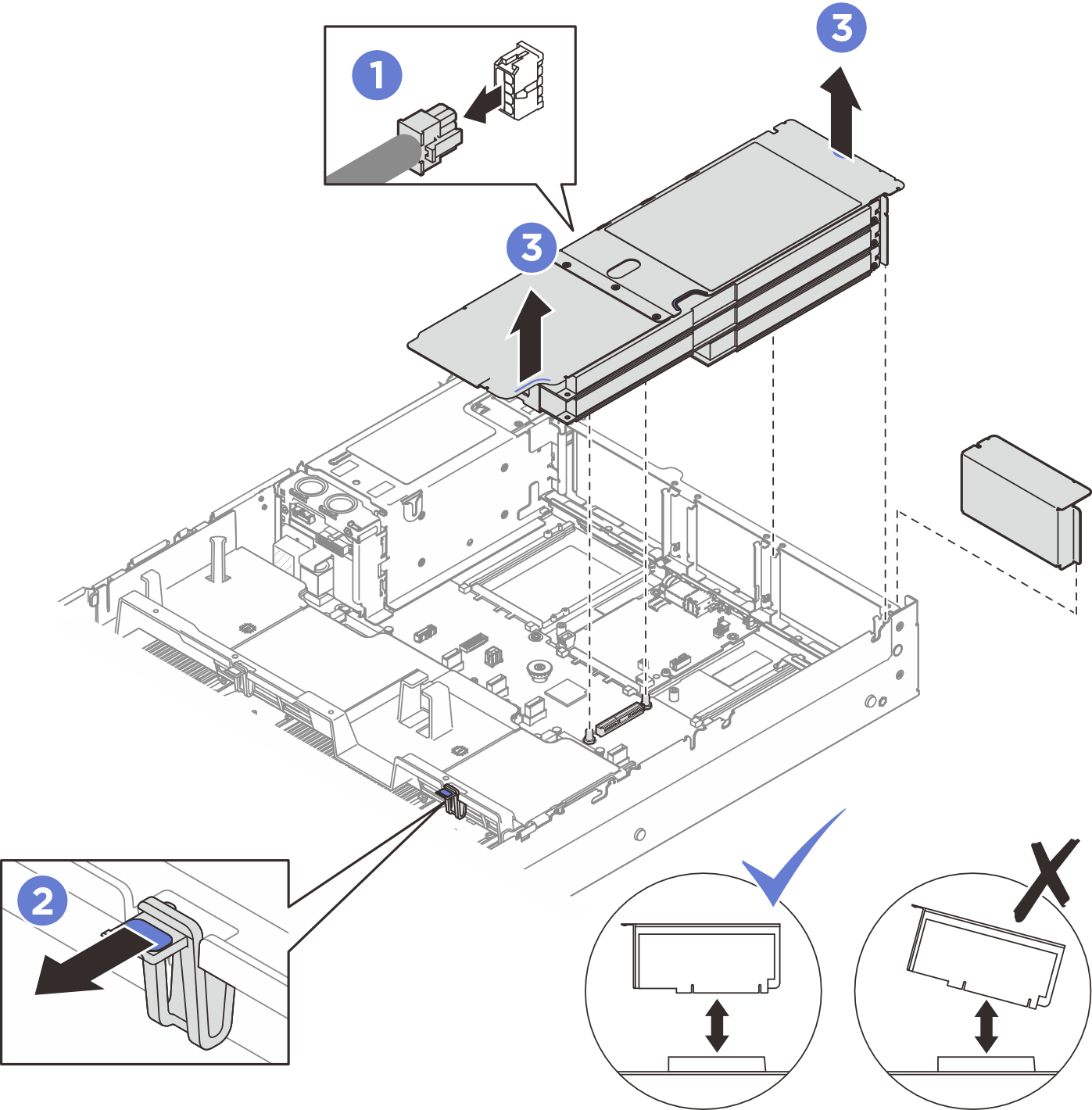

      รูปที่ 6. การถอดตัวยก PCIe FHFL
      PCIe FHFL riser removal
  4. จดบันทึกการเชื่อมต่อสาย แล้วถอดสายภายในทั้งหมดออกจากอะแดปเตอร์ PCIe

หลังจากดำเนินการเสร็จ

  1. หากไม่มีการติดตั้งตัวยก PCIe ในตัวเครื่อง ให้ติดตั้งแผงครอบตัวยกในตัวเครื่อง
  2. หากคุณวางแผนที่จะเปลี่ยนอะแดปเตอร์ PCIe โปรดดู ถอดอะแดปเตอร์ PCIe
  3. หากคุณได้รับคำแนะนำให้ส่งคืนส่วนประกอบหรืออุปกรณ์เสริม ให้ปฏิบัติตามคำแนะนำที่มาพร้อมบรรจุภัณฑ์ทั้งหมด และให้ใช้บรรจุภัณฑ์ใดๆ ที่ส่งมอบให้กับคุณเพื่อการจัดส่ง

วิดีโอสาธิต

รับชมขั้นตอนบน YouTube
