ติดตั้งตัวยก PCIe

ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งตัวยก PCIe

เกี่ยวกับงานนี้

ข้อควรสนใจ
  • อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย
  • นำบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตที่มีส่วนประกอบไปแตะที่พื้นผิวโลหะที่ไม่ทาสีบนเซิร์ฟเวอร์ แล้วจึงนำส่วนประกอบออกจากบรรจุภัณฑ์ และวางลงบนพื้นผิวป้องกันไฟฟ้าสถิต

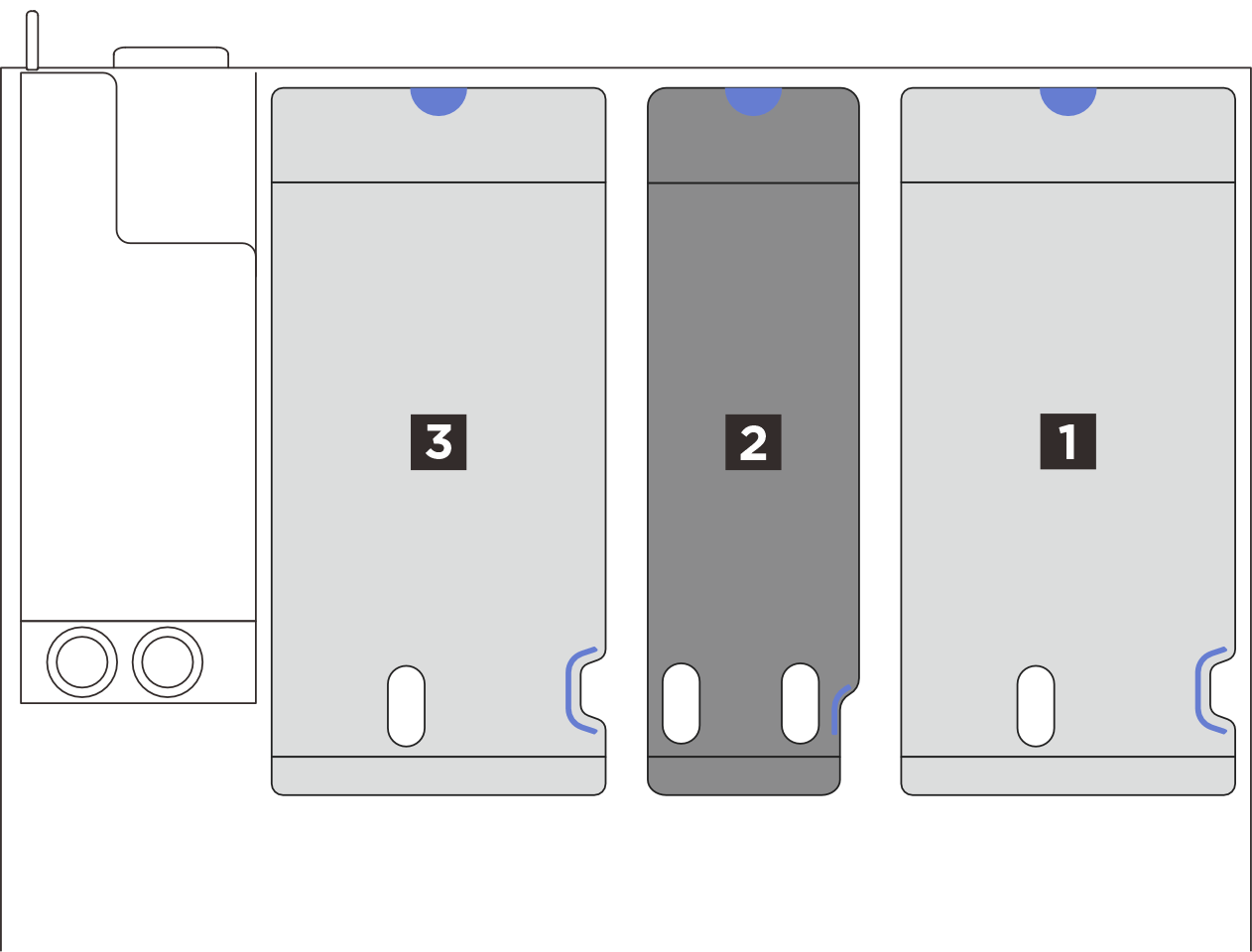

รูปที่ 1. รุ่นเซิร์ฟเวอร์ที่มีตัวยก PCIe สามตัว Server models with three PCIe risers
  • 1 และ 3 ตัวยก PCIe FHHL หรือ FHFL
  • 2 ตัวยก PCIe LP (ไม่มีขั้วต่อไฟฟ้า)

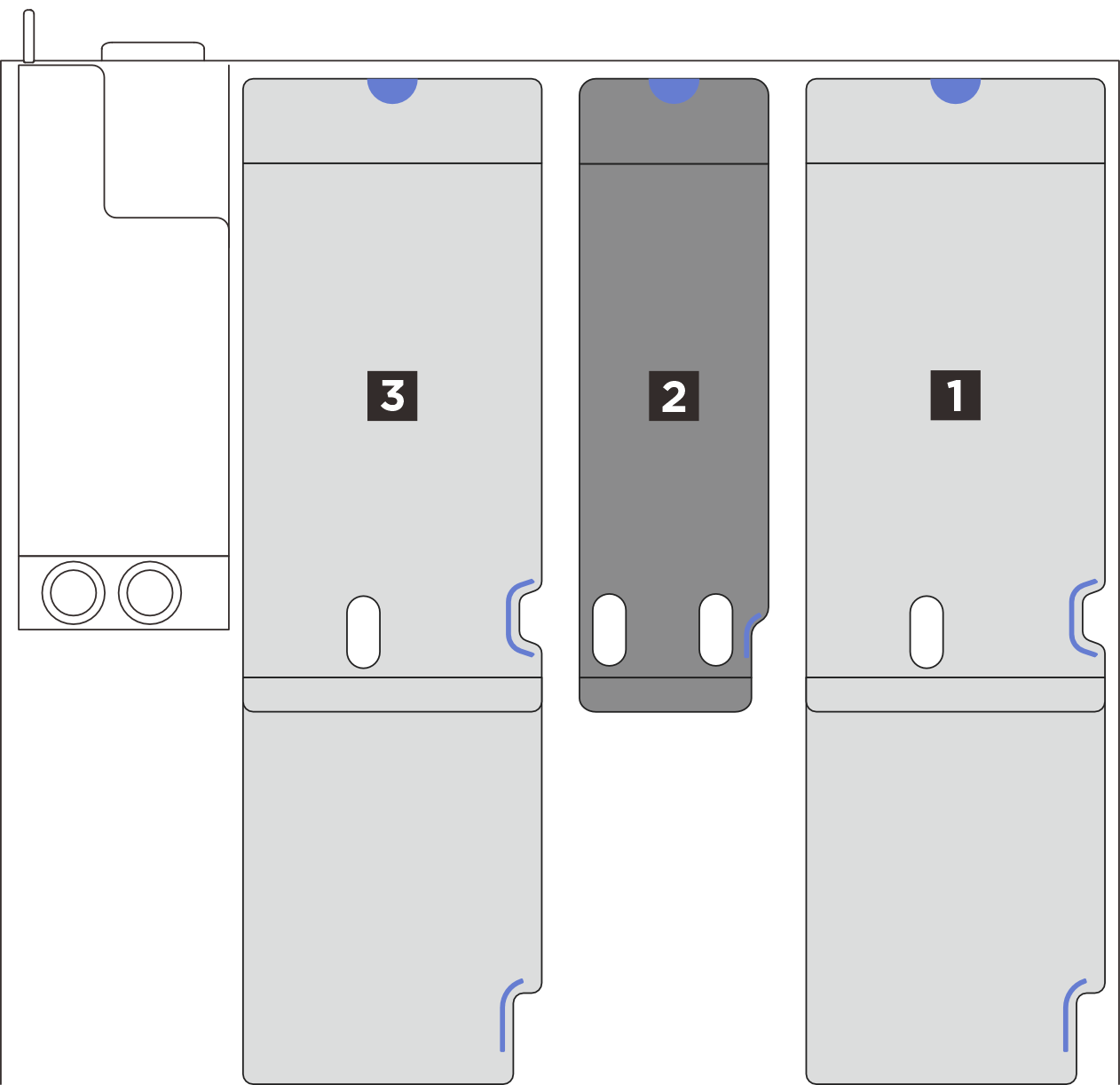

รูปที่ 2. รุ่นเซิร์ฟเวอร์ที่มีตัวยกและตัวขยายตัวยก PCIe สามตัว
Server models with three PCIe riser and riser extenders

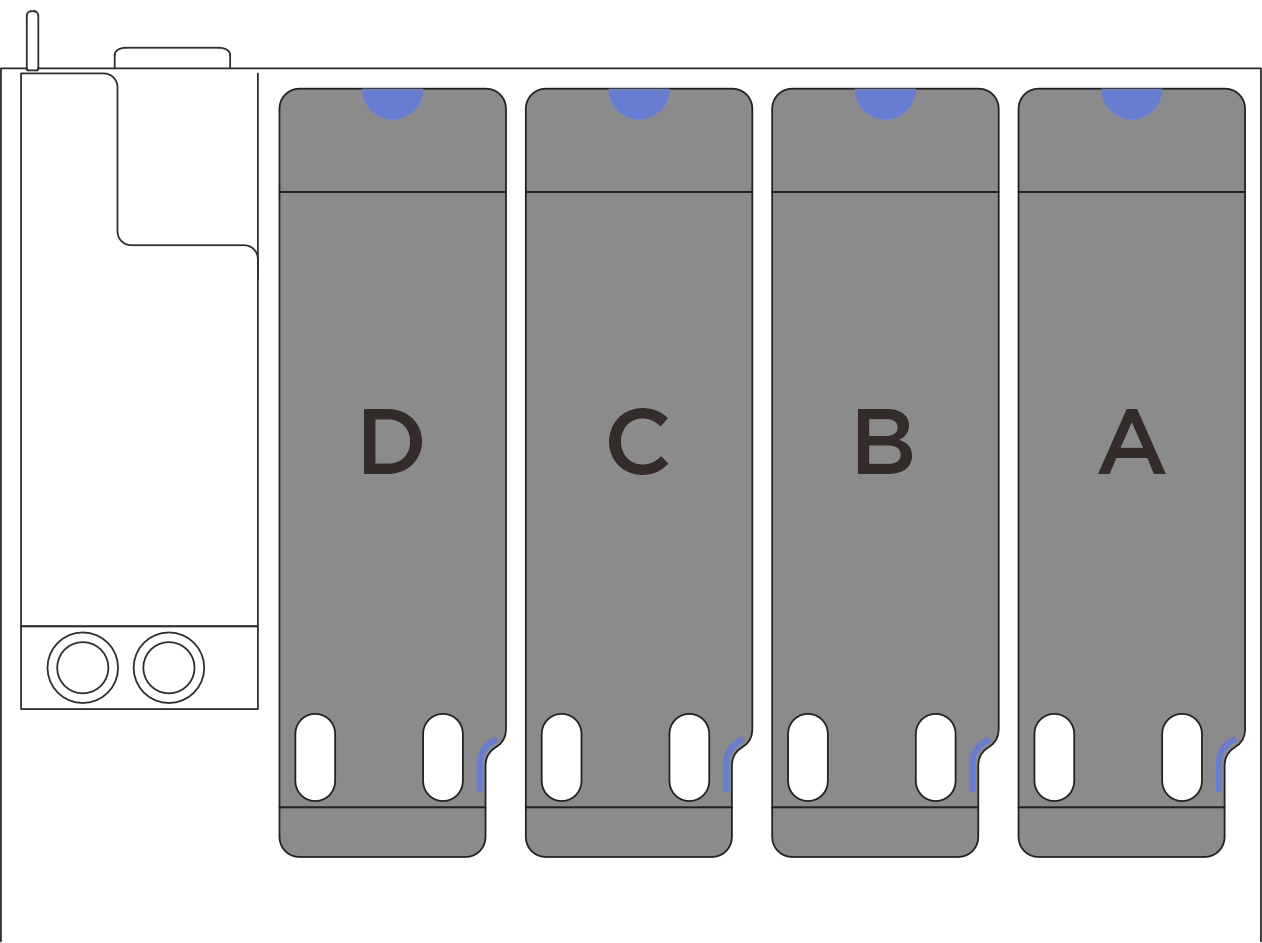

รูปที่ 3. รุ่นเซิร์ฟเวอร์ที่มีตัวยก PCIe สี่ตัว
server models with four PCIe risers
  • A, B และ C ตัวยก PCIe LP (ไม่มีขั้วต่อไฟฟ้า)
  • D ตัวยก PCIe LP (พร้อมขั้วต่อไฟฟ้า)
หมายเหตุ

ติดตั้งตัวยก PCIe LP​

ขั้นตอน

  1. หากเป็นไปได้ ให้ต่อสายของพอร์ตอนุกรมออกจากส่วนประกอบแผงระบบ ดู ขั้วต่อส่วนประกอบแผงระบบ
  2. ติดตั้งตัวยก PCIe
    1. จัดแนวด้านหลังของตัวยก PCIe ให้ตรงกับร่องรางเลื่อนที่สอดคล้องกันในด้านหลังของตัวเครื่อง แล้วค่อยๆ กดตัวยก PCIe เป็นแนวตรงลงในตัวเครื่องจนกว่าจะเข้าที่
    2. หากเป็นไปได้ ให้ต่อสายไฟไปยังตัวยก PCIe

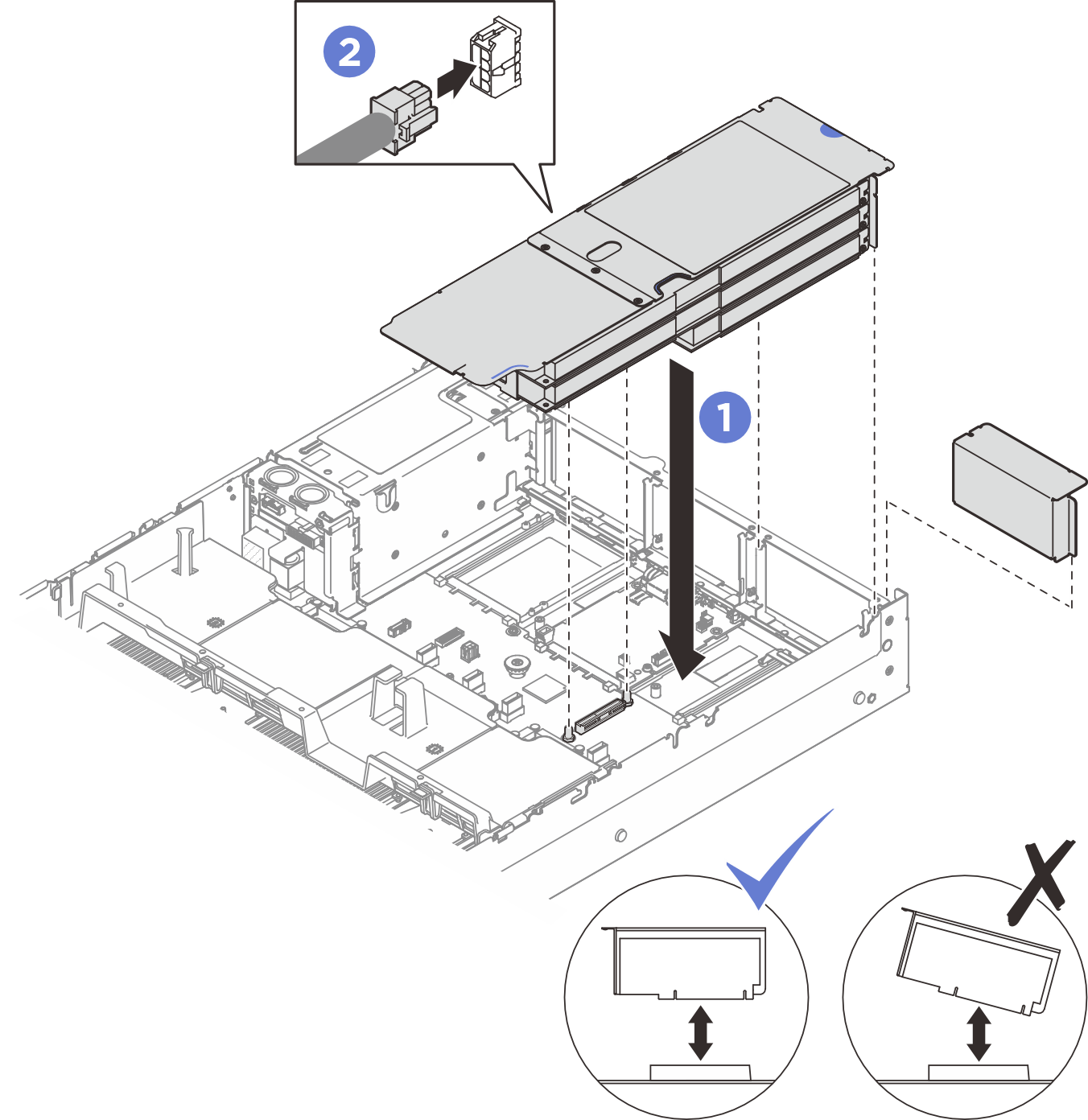

    รูปที่ 4. การติดตั้งตัวยก PCIe LP (มีขั้วต่อไฟฟ้า)
    PCIe LP riser installation (with power connector)

หลังจากดำเนินการเสร็จ

  1. ต่อสายสัญญาณกลับเข้ากับส่วนประกอบแผงระบบ โปรดดูข้อมูลเพิ่มเติมที่ การเดินสายตัวยก PCIe
  2. เชื่อมต่อสายเข้ากับอะแดปเตอร์ PCIe อีกครั้ง
  3. ติดตั้งฝาครอบด้านบนด้านหลังกลับเข้าที่ โปรดดู ติดตั้งฝาครอบด้านบนข้างหลัง
  4. ติดตั้งฝาครอบด้านบนด้านหน้ากลับเข้าที่ โปรดดู ติดตั้งฝาครอบด้านบนด้านหน้า
  5. ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์ ดู ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์

วิดีโอสาธิต

รับชมขั้นตอนบน YouTube

ติดตั้งตัวยก PCIe FHHL​

ขั้นตอน

ติดตั้งตัวยก PCIe
  1. จัดแนวด้านหลังของตัวยก PCIe ให้ตรงกับร่องรางเลื่อนที่สอดคล้องกันในด้านหลังของตัวเครื่อง แล้วค่อยๆ กดตัวยก PCIe เป็นแนวตรงลงในตัวเครื่องจนกว่าจะเข้าที่
  2. ต่อสายไฟไปยังตัวยก PCIe

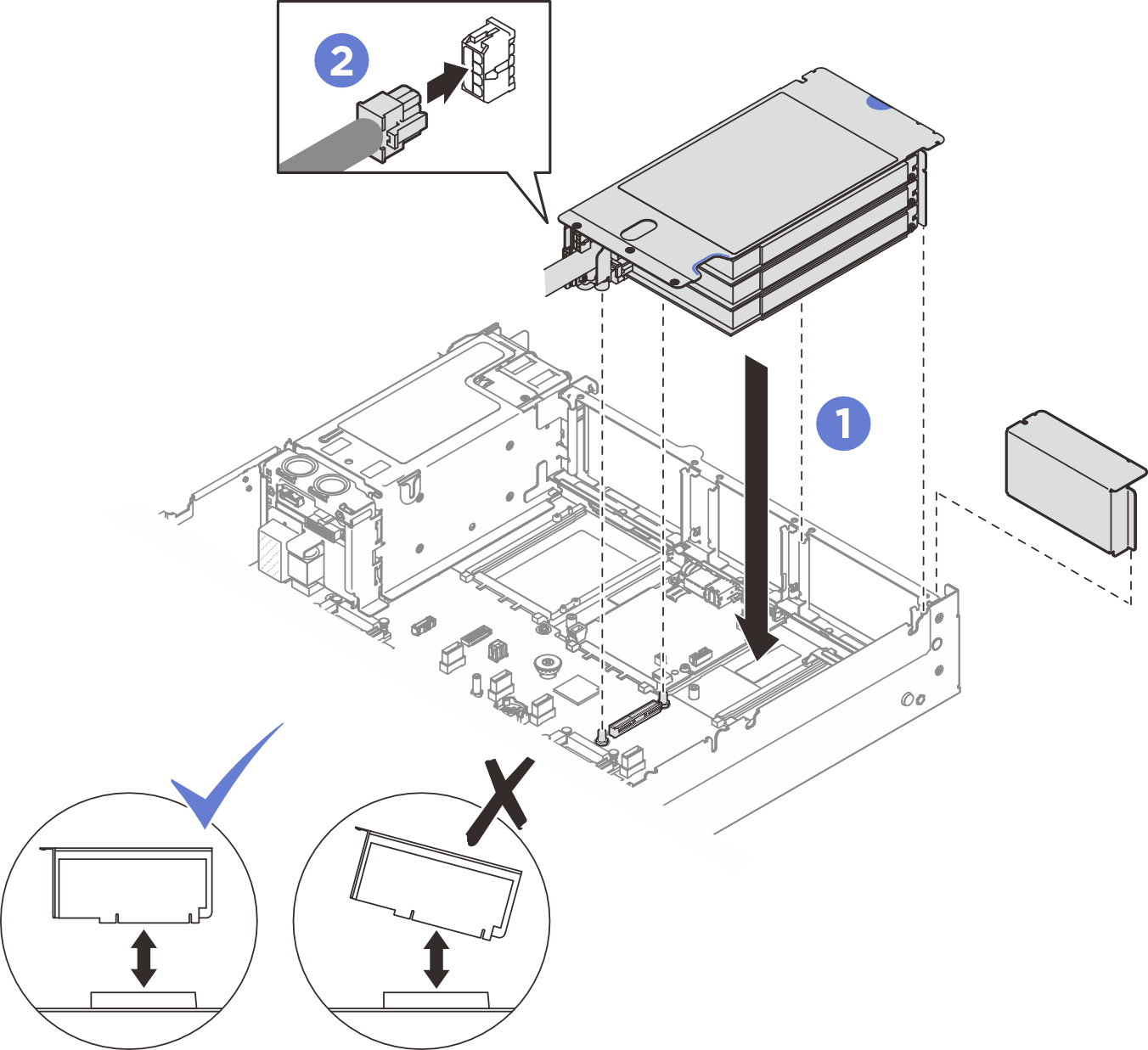

รูปที่ 5. การติดตั้งตัวยก PCIe FHHL
PCIe FHHL riser installation

หลังจากดำเนินการเสร็จ

  1. ต่อสายสัญญาณกลับเข้ากับส่วนประกอบแผงระบบ โปรดดูข้อมูลเพิ่มเติมที่ การเดินสายตัวยก PCIe
  2. เชื่อมต่อสายเข้ากับอะแดปเตอร์ PCIe อีกครั้ง
  3. ติดตั้งฝาครอบด้านบนด้านหลังกลับเข้าที่ โปรดดู ติดตั้งฝาครอบด้านบนข้างหลัง
  4. ติดตั้งฝาครอบด้านบนด้านหน้ากลับเข้าที่ โปรดดู ติดตั้งฝาครอบด้านบนด้านหน้า
  5. ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์ ดู ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์

วิดีโอสาธิต

รับชมขั้นตอนบน YouTube

ติดตั้งตัวยก PCIe FHFL​

ขั้นตอน

ติดตั้งตัวยก PCIe
  1. จัดแนวด้านหลังของตัวยก PCIe ให้ตรงกับร่องรางเลื่อนที่สอดคล้องกันในด้านหลังของตัวเครื่อง แล้วค่อยๆ กดตัวยก PCIe เป็นแนวตรงลงในตัวเครื่องจนกว่าจะเข้าที่
  2. ต่อสายไฟไปยังตัวยก PCIe

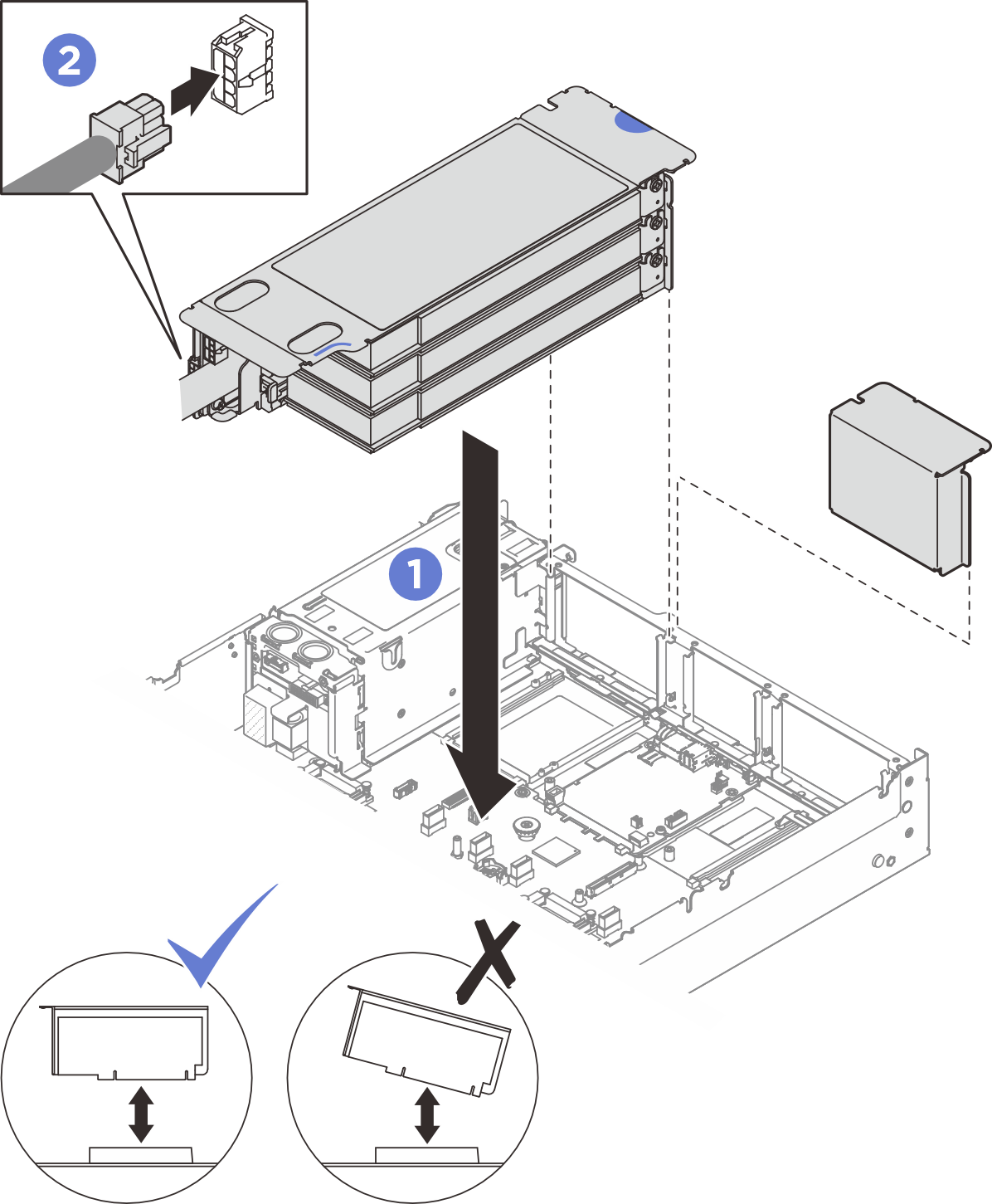

รูปที่ 6. การติดตั้งตัวยก PCIe FHFL
PCIe FHFL riser installation

หลังจากดำเนินการเสร็จ

  1. ต่อสายสัญญาณกลับเข้ากับส่วนประกอบแผงระบบ โปรดดูข้อมูลเพิ่มเติมที่ การเดินสายตัวยก PCIe
  2. เชื่อมต่อสายเข้ากับอะแดปเตอร์ PCIe อีกครั้ง
  3. ติดตั้งฝาครอบด้านบนด้านหลังกลับเข้าที่ โปรดดู ติดตั้งฝาครอบด้านบนข้างหลัง
  4. ติดตั้งฝาครอบด้านบนด้านหน้ากลับเข้าที่ โปรดดู ติดตั้งฝาครอบด้านบนด้านหน้า
  5. ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์ ดู ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์

วิดีโอสาธิต

รับชมขั้นตอนบน YouTube
