Установка платы-адаптера Riser PCIe
Следуйте инструкциям в этом разделе, чтобы установить плату-адаптер Riser PCIe.
Об этой задаче
Внимание
- Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.
- Коснитесь антистатической упаковкой, в которой находится компонент, любой неокрашенной металлической поверхности на сервере, а затем извлеките его из упаковки и разместите его на антистатической поверхности.

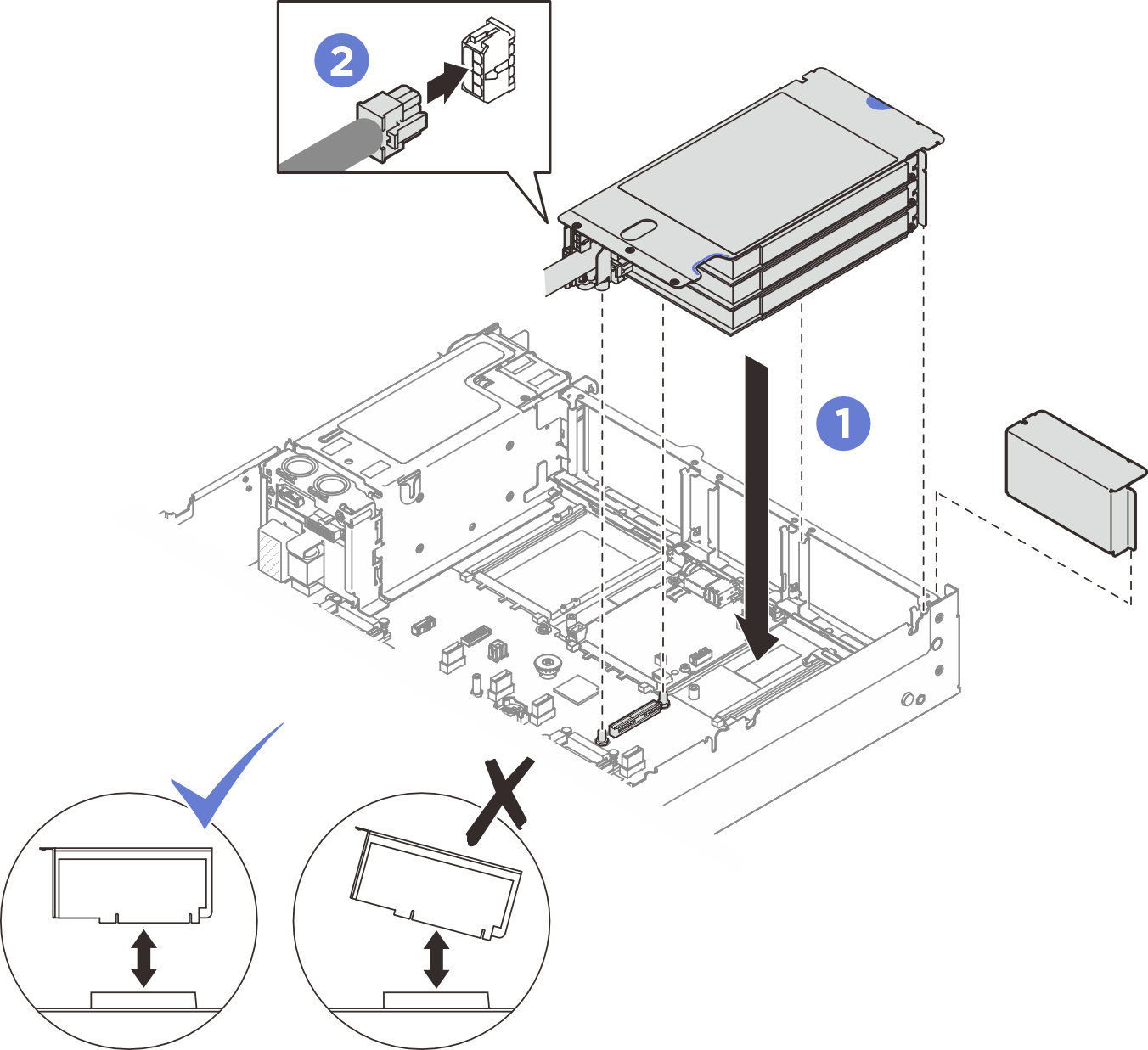

Рис. 1. Модели серверов с тремя платами-адаптерами Riser PCIe  |
|

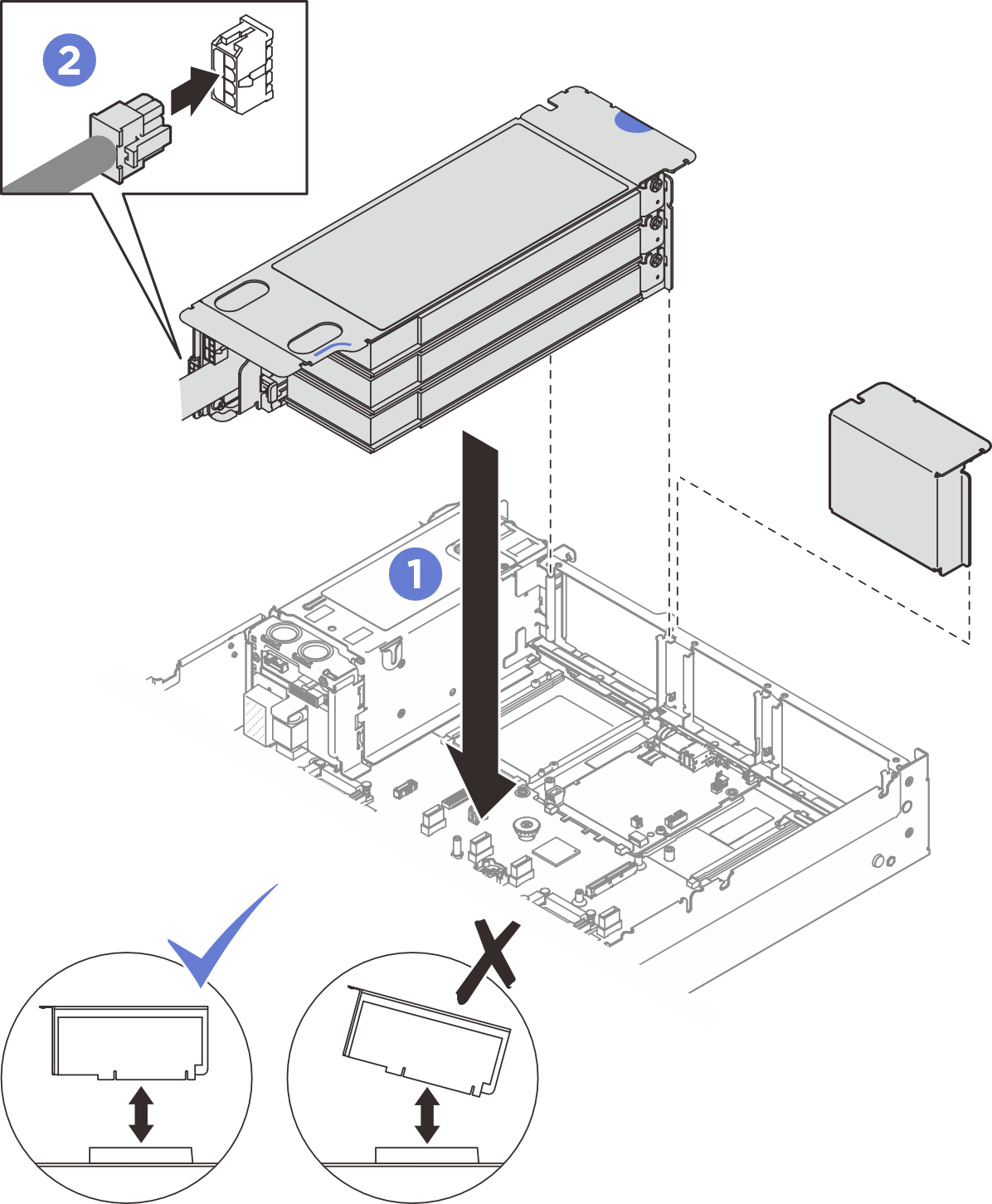

Рис. 2. Модели серверов с тремя платами-адаптерами Riser PCIe и расширителями платы-адаптера Riser  | |

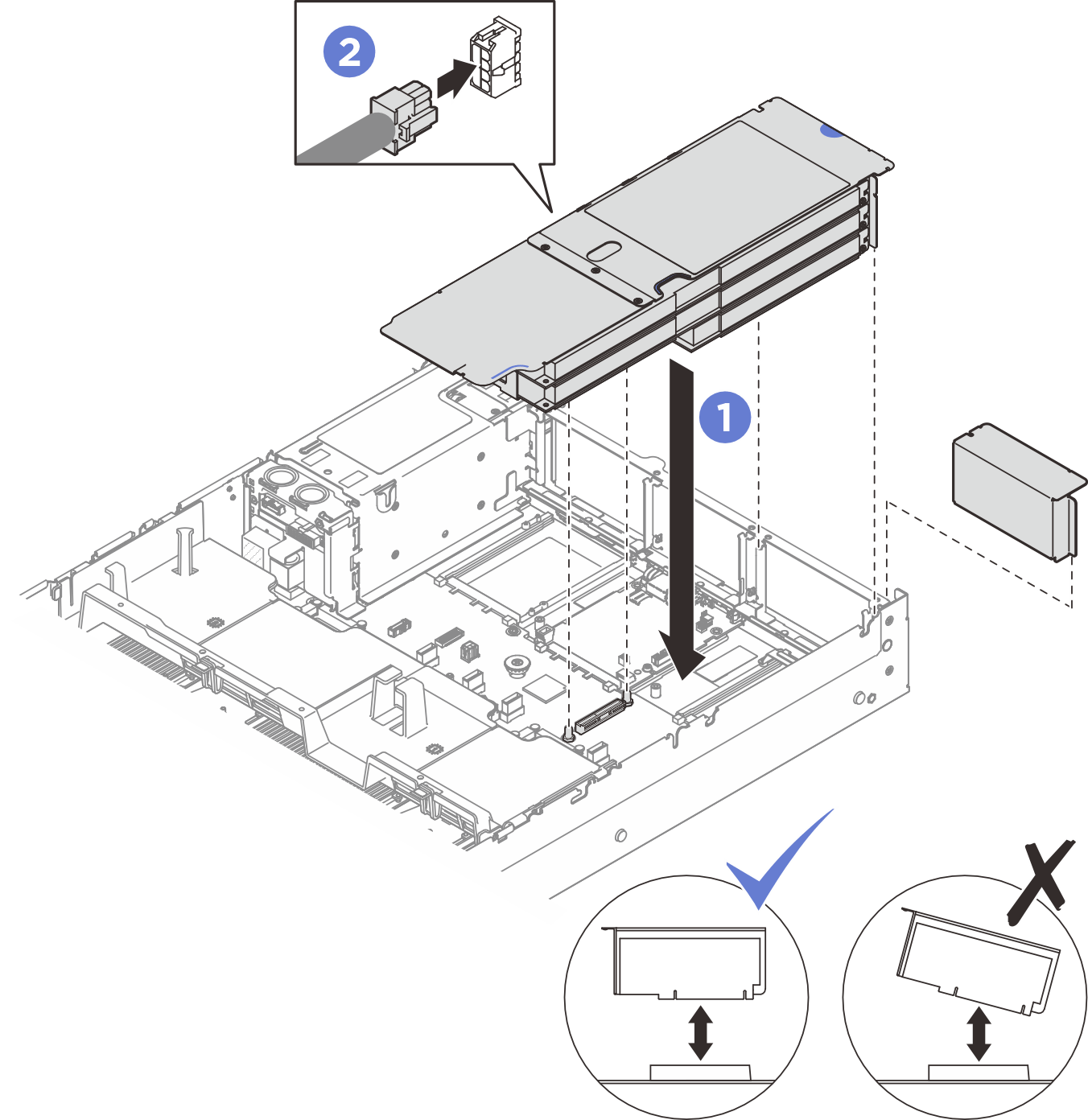

Рис. 3. модели серверов с четырьмя платами-адаптерами Riser PCIe  |
|
Прим.
- В зависимости от типа и местоположения платы-адаптера Riser PCIe для надлежащей установки выполните соответствующие процедуры, указанные ниже.
- Расположение плат-адаптеров Riser PCIe может выглядеть иначе, чем на рисунках в данном разделе.
Установка низкопрофильной платы-адаптера Riser PCIe
Процедура
- Установите плату-адаптер Riser PCIe.
Совместите заднюю часть платы-адаптера Riser PCIe с соответствующими направляющими в задней части рамы и аккуратно нажмите на плату в направлении рамы, чтобы она встала на место.
Если применимо, подключите кабель питания к плате-адаптеру Riser PCIe.
Рис. 4. Установка низкопрофильной платы-адаптера Riser PCIe (с разъемом питания)
После завершения
- Подключите сигнальные кабели к блоку материнской платы. Дополнительные сведения см. в разделе Прокладка кабелей для плат-адаптеров Riser PCIe.
- Снова подключите кабели к адаптерам PCIe.
- Установите на место задний верхний кожух. См. раздел Установка заднего верхнего кожуха.
- Установите на место передний верхний кожух. См. раздел Установка переднего верхнего кожуха.
- Завершите замену компонентов. См. раздел Завершение замены компонентов.
Демонстрационное видео
Установка платы-адаптера Riser PCIe максимальной высоты, половинной длины
Процедура
Установите плату-адаптер Riser PCIe.
- Совместите заднюю часть платы-адаптера Riser PCIe с соответствующими направляющими в задней части рамы и аккуратно нажмите на плату в направлении рамы, чтобы она встала на место.
- Подключите к плате-адаптеру Riser PCIe кабель питания.
Рис. 5. Установка платы-адаптера Riser PCIe максимальной высоты, половинной длины
После завершения
- Подключите сигнальные кабели к блоку материнской платы. Дополнительные сведения см. в разделе Прокладка кабелей для плат-адаптеров Riser PCIe.
- Снова подключите кабели к адаптерам PCIe.
- Установите на место задний верхний кожух. См. раздел Установка заднего верхнего кожуха.
- Установите на место передний верхний кожух. См. раздел Установка переднего верхнего кожуха.
- Завершите замену компонентов. См. раздел Завершение замены компонентов.
Демонстрационное видео
Установка платы-адаптера Riser PCIe максимальной высоты, полной длины
Процедура
Установите плату-адаптер Riser PCIe.
- Совместите заднюю часть платы-адаптера Riser PCIe с соответствующими направляющими в задней части рамы и аккуратно нажмите на плату в направлении рамы, чтобы она встала на место.
- Подключите к плате-адаптеру Riser PCIe кабель питания.
Рис. 6. Установка платы-адаптера Riser PCIe максимальной высоты, полной длины
После завершения
- Подключите сигнальные кабели к блоку материнской платы. Дополнительные сведения см. в разделе Прокладка кабелей для плат-адаптеров Riser PCIe.
- Снова подключите кабели к адаптерам PCIe.
- Установите на место задний верхний кожух. См. раздел Установка заднего верхнего кожуха.
- Установите на место передний верхний кожух. См. раздел Установка переднего верхнего кожуха.
- Завершите замену компонентов. См. раздел Завершение замены компонентов.
Демонстрационное видео
