Instalación de una tarjeta de expansión PCIe
Siga las instrucciones que aparecen en esta sección para instalar una tarjeta de expansión PCIe.
Acerca de esta tarea
Atención
- Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
- Ponga en contacto la bolsa antiestática que contiene el componente con cualquier superficie metálica no pintada del servidor y, a continuación, quite el componente de la bolsa y colóquelo en una superficie antiestática.
Figura 1. Modelos de servidor con tres tarjetas de expansión PCIe  |
|
Figura 2. Modelos de servidor con tres tarjetas de expansión PCIe y ampliadores de expansión  | |
Figura 3. Modelos de servidor con cuatro tarjetas de expansión PCIe  |
|
Nota
- En función del tipo y la ubicación de la expansión PCIe, siga los procedimientos correspondientes a continuación para realizar la instalación de forma adecuada:
- La ubicación de la expansión PCIe podría tener un aspecto diferente del que presentan las ilustraciones de este tema.
Instalación de una expansión PCIe de LP
Procedimiento
- Instalación de la expansión de PCIe.
Alinee la parte posterior de la expansión PCIe con las guías de rieles correspondientes ubicadas en la parte posterior del chasis; luego, presione con cuidado la expansión PCIe hacia abajo en el chasis hasta que esté colocada por completo.
Si corresponde, conecte el cable de alimentación a la tarjeta de expansión PCIe.

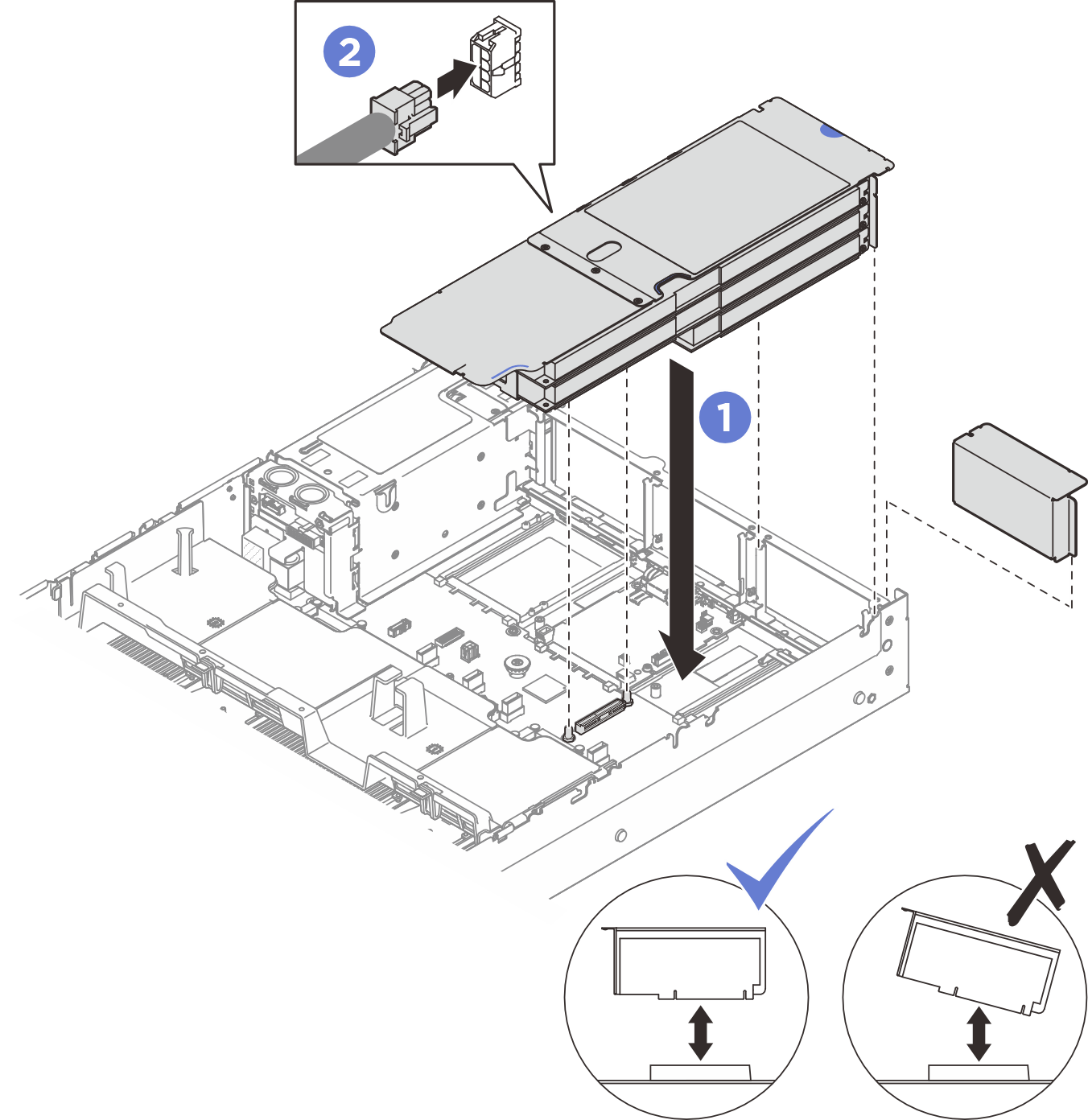

Figura 4. Instalación de la expansión PCIe de LP (con conector de alimentación)
Después de finalizar
- Vuelva a conectar los cables de señal al conjunto de la placa del sistema. Consulte Disposición de cables de la expansión PCIe para obtener más información.
- Vuelva a conectar los cables a los adaptadores PCIe.
- Vuelva a instalar la cubierta superior posterior. Consulte Instalación de la cubierta superior posterior.
- Vuelva a instalar la cubierta superior frontal. Consulte Instalación de la cubierta superior frontal.
- Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
Video de demostración
Instale una expansión PCIe de FHHL
Procedimiento
Instalación de la expansión de PCIe.
- Alinee la parte posterior de la expansión PCIe con las guías de rieles correspondientes ubicadas en la parte posterior del chasis; luego, presione con cuidado la expansión PCIe hacia abajo en el chasis hasta que esté colocada por completo.
- Conecte el cable de alimentación a la expansión PCIe.

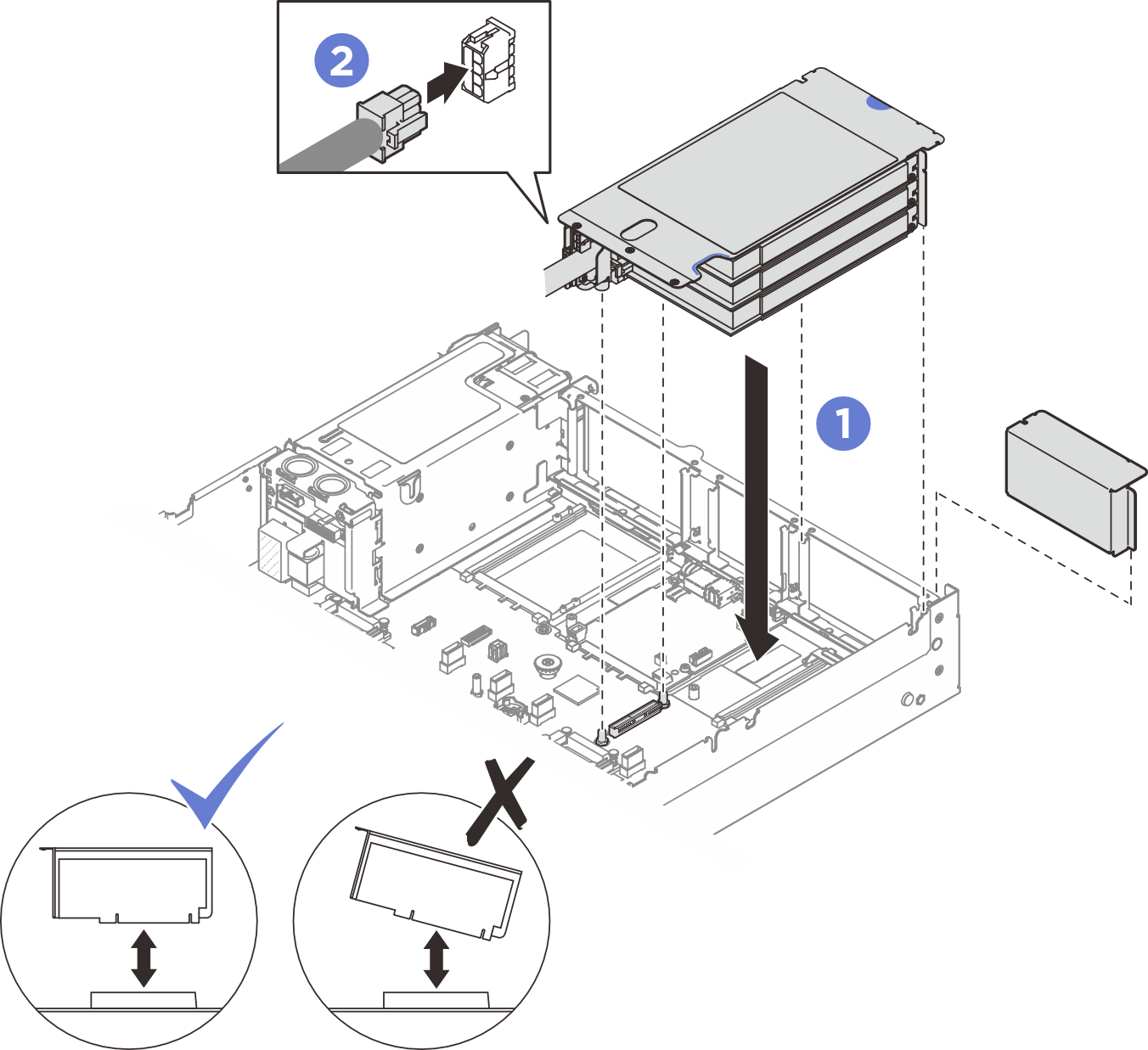

Figura 5. Instalación de expansión PCIe de FHHL
Después de finalizar
- Vuelva a conectar los cables de señal al conjunto de la placa del sistema. Consulte Disposición de cables de la expansión PCIe para obtener más información.
- Vuelva a conectar los cables a los adaptadores PCIe.
- Vuelva a instalar la cubierta superior posterior. Consulte Instalación de la cubierta superior posterior.
- Vuelva a instalar la cubierta superior frontal. Consulte Instalación de la cubierta superior frontal.
- Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
Video de demostración
Instale una expansión PCIe de FHFL
Procedimiento
Instalación de la expansión de PCIe.
- Alinee la parte posterior de la expansión PCIe con las guías de rieles correspondientes ubicadas en la parte posterior del chasis; luego, presione con cuidado la expansión PCIe hacia abajo en el chasis hasta que esté colocada por completo.
- Conecte el cable de alimentación a la expansión PCIe.

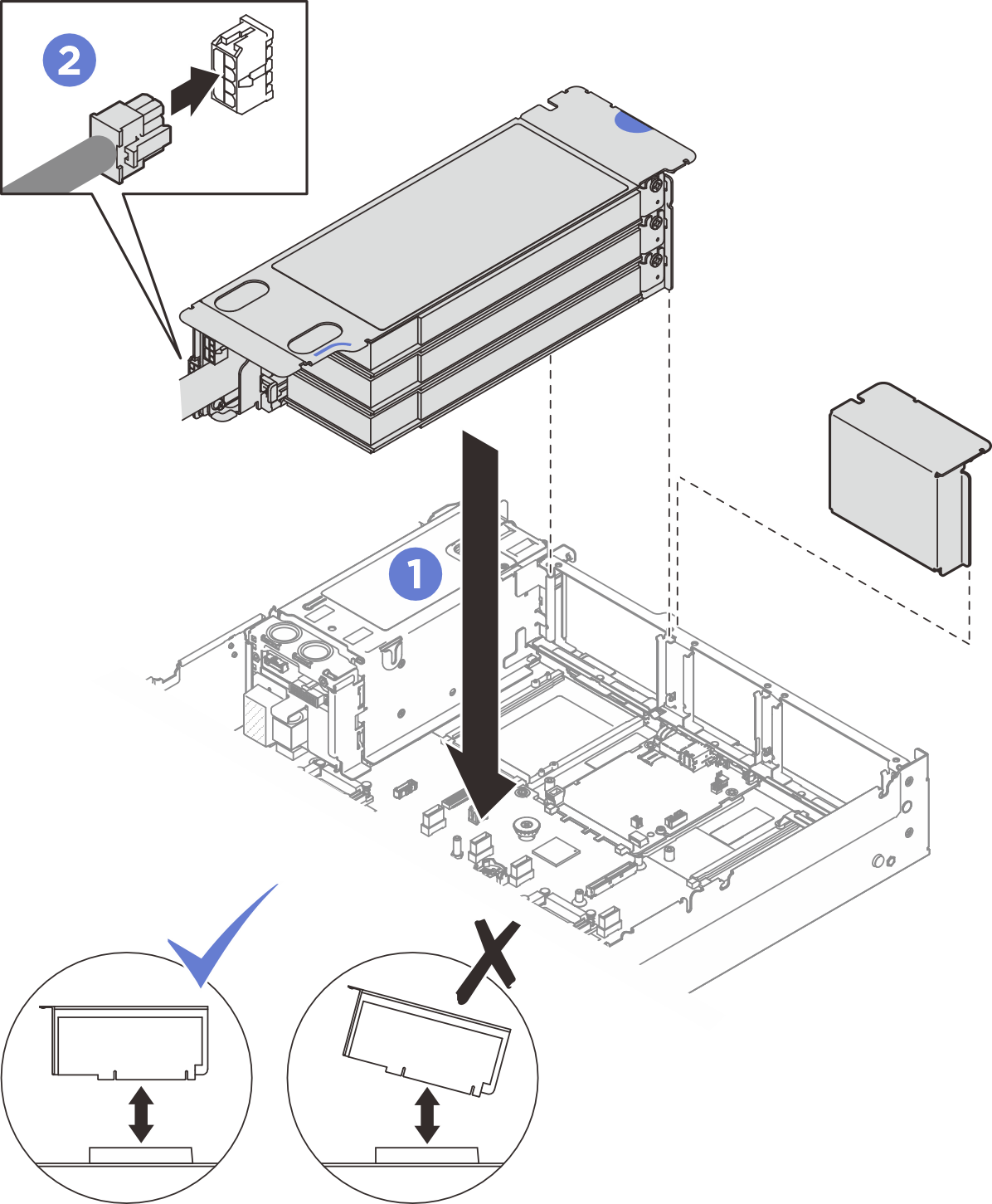

Figura 6. Instalación de expansión PCIe de FHFL
Después de finalizar
- Vuelva a conectar los cables de señal al conjunto de la placa del sistema. Consulte Disposición de cables de la expansión PCIe para obtener más información.
- Vuelva a conectar los cables a los adaptadores PCIe.
- Vuelva a instalar la cubierta superior posterior. Consulte Instalación de la cubierta superior posterior.
- Vuelva a instalar la cubierta superior frontal. Consulte Instalación de la cubierta superior frontal.
- Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
Video de demostración
