Installation d’une carte mezzanine PCIe
Suivez les instructions de cette section pour installer une carte mezzanine PCIe.
À propos de cette tâche
Avertissement
- Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
- Mettez l’emballage antistatique contenant le composant contre une zone métallique non peinte du serveur, puis déballez et posez le composant sur une surface de protection antistatique.
Figure 1. Modèles de serveur avec trois cartes mezzanines PCIe  |
|
Figure 2. Modèles de serveur avec trois cartes mezzanines PCIe et des rallonges de carte mezzanine  | |
Figure 3. modèles de serveur avec quatre cartes mezzanines PCIe  |
|
Remarque
- Selon le type et l’emplacement de la carte mezzanine PCIe, suivez les instructions ci-dessous pour connaître la bonne procédure d’installation :
- Il est possible que l’emplacement de la carte mezzanine PCIe soit différent des illustrations de cette rubrique.
Installation d’une carte mezzanine PCIe LP
Procédure
- Installer la carte mezzanine PCIe.
Alignez l’arrière de la carte mezzanine PCIe sur les guide-glissières correspondants à l’arrière du châssis. Ensuite, appuyez délicatement sur la carte mezzanine PCIe pour l’enfoncer dans le châssis, jusqu’à ce qu’elle soit bien installée.
Le cas échéant, connectez le câble d’alimentation à la carte mezzanine PCIe.

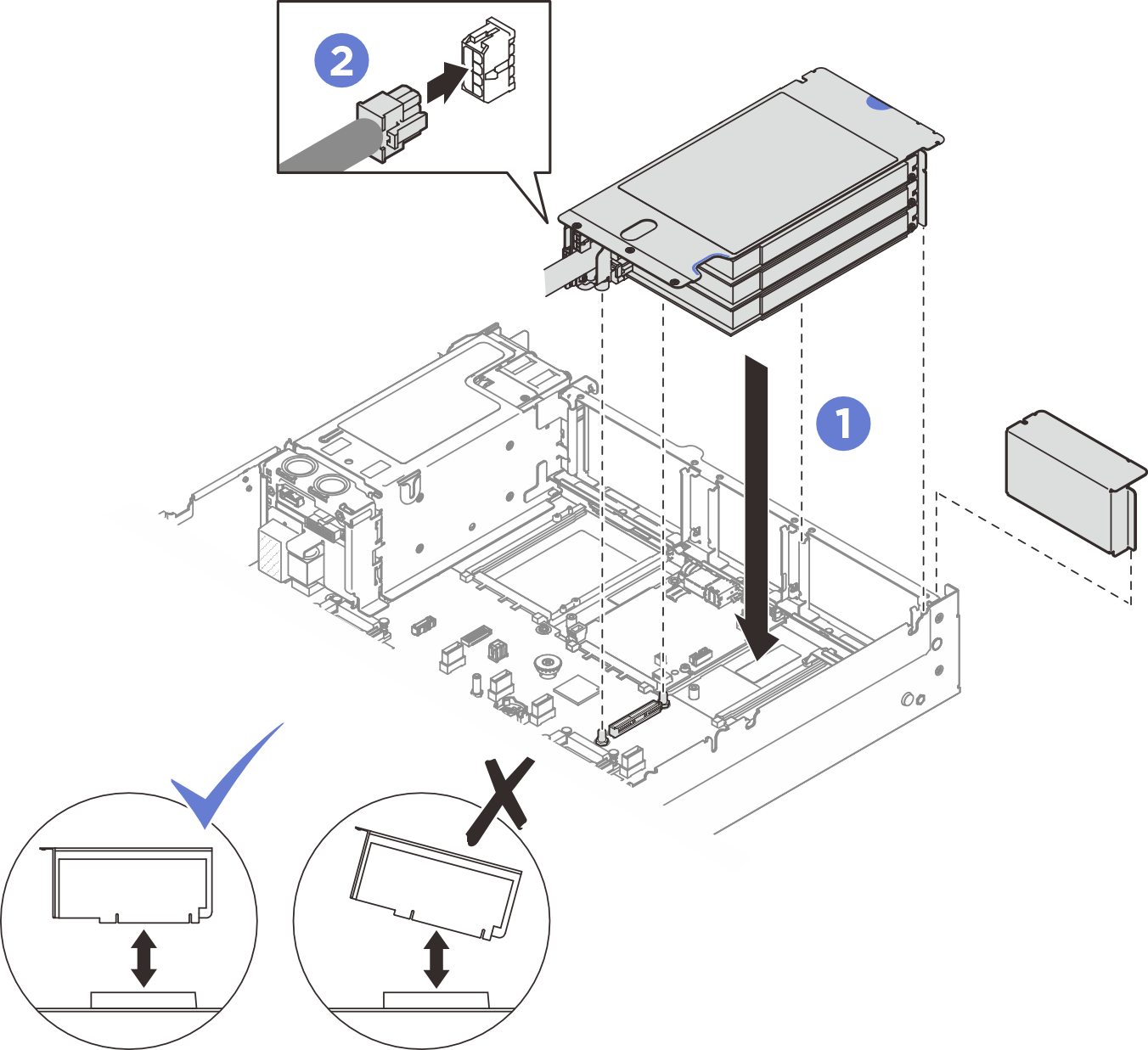

Figure 4. Installation d’une carte mezzanine PCIe LP (avec connecteur d’alimentation)
Après avoir terminé
- Reconnectez les câbles d'interface suivants au bloc carte mère. Voir Cheminement des câbles de la carte mezzanine PCIe pour en savoir plus.
- Reconnectez les câbles aux adaptateurs PCIe.
- Réinstallez le carter supérieur arrière. Voir Installation du carter supérieur arrière.
- Réinstallez le carter supérieur avant. Voir Installation du carter supérieur avant.
- Terminez de remplacer les composants. Voir Fin du remplacement des composants.
Vidéo de démonstration
Installation d’une carte mezzanine PCIe FHHL
Procédure
Installer la carte mezzanine PCIe.
- Alignez l’arrière de la carte mezzanine PCIe sur les guide-glissières correspondants à l’arrière du châssis. Ensuite, appuyez délicatement sur la carte mezzanine PCIe pour l’enfoncer dans le châssis, jusqu’à ce qu’elle soit bien installée.
- Connectez le câble d’alimentation à la carte mezzanine PCIe.

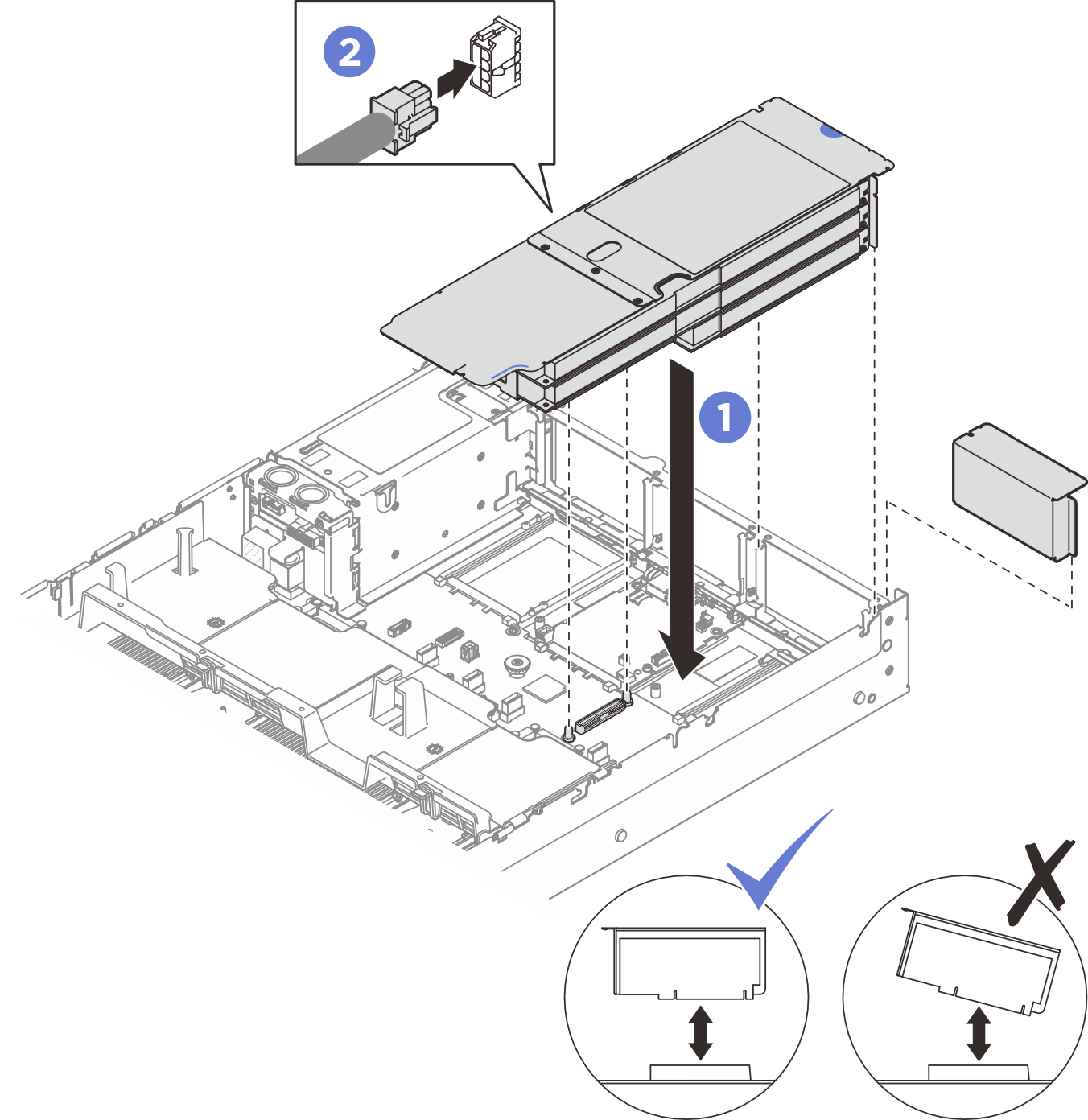

Figure 5. Installation d’une carte mezzanine PCIe FHHL
Après avoir terminé
- Reconnectez les câbles d'interface suivants au bloc carte mère. Voir Cheminement des câbles de la carte mezzanine PCIe pour en savoir plus.
- Reconnectez les câbles aux adaptateurs PCIe.
- Réinstallez le carter supérieur arrière. Voir Installation du carter supérieur arrière.
- Réinstallez le carter supérieur avant. Voir Installation du carter supérieur avant.
- Terminez de remplacer les composants. Voir Fin du remplacement des composants.
Vidéo de démonstration
Installation d’une carte mezzanine PCIe FHFL
Procédure
Installer la carte mezzanine PCIe.
- Alignez l’arrière de la carte mezzanine PCIe sur les guide-glissières correspondants à l’arrière du châssis. Ensuite, appuyez délicatement sur la carte mezzanine PCIe pour l’enfoncer dans le châssis, jusqu’à ce qu’elle soit bien installée.
- Connectez le câble d’alimentation à la carte mezzanine PCIe.

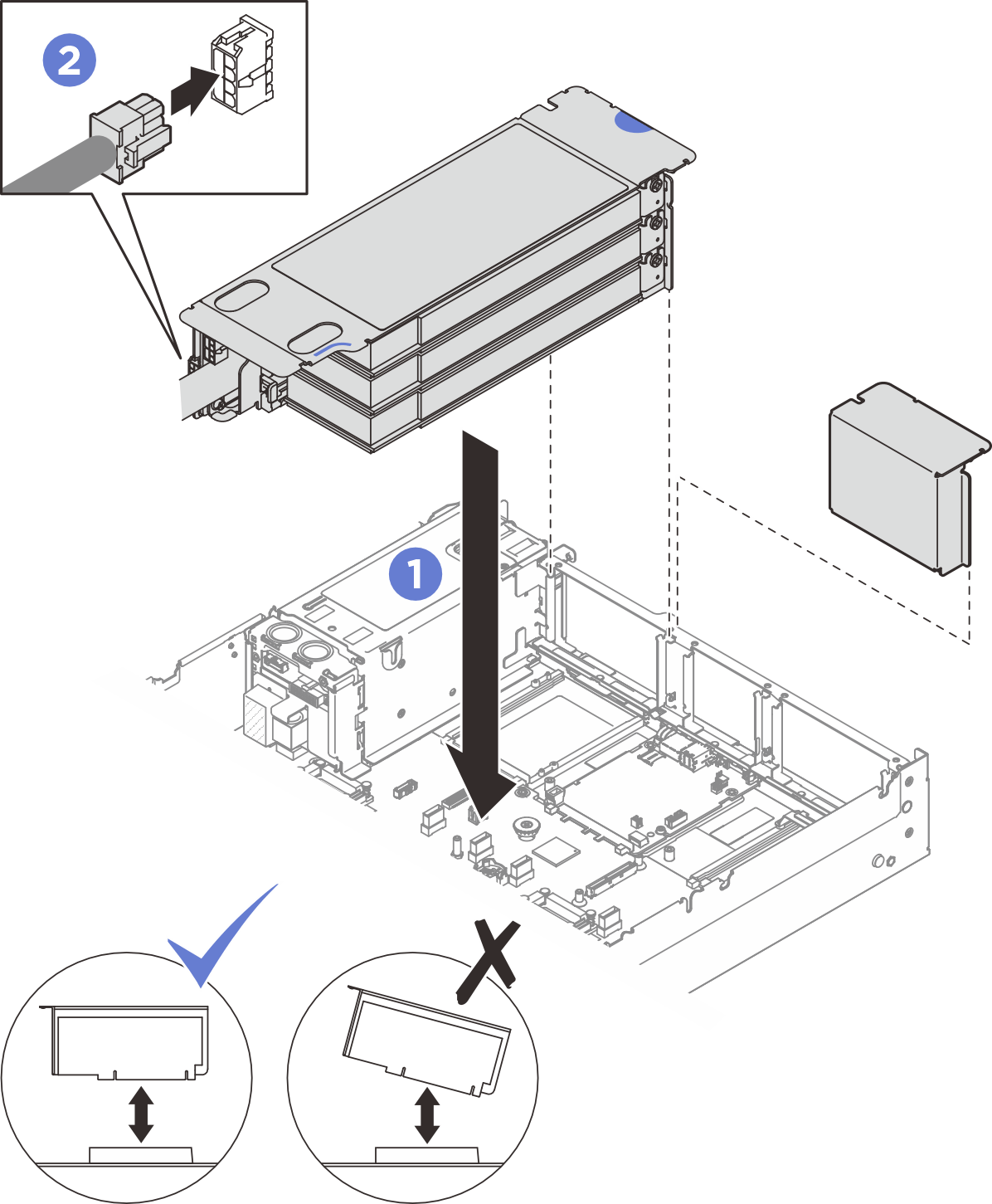

Figure 6. Installation d’une carte mezzanine PCIe FHFL
Après avoir terminé
- Reconnectez les câbles d'interface suivants au bloc carte mère. Voir Cheminement des câbles de la carte mezzanine PCIe pour en savoir plus.
- Reconnectez les câbles aux adaptateurs PCIe.
- Réinstallez le carter supérieur arrière. Voir Installation du carter supérieur arrière.
- Réinstallez le carter supérieur avant. Voir Installation du carter supérieur avant.
- Terminez de remplacer les composants. Voir Fin du remplacement des composants.
Vidéo de démonstration
