安裝 PCIe 擴充卡

請依照本節中的指示安裝 PCIe 擴充卡。

關於此作業

小心
  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。
  • 將裝有元件的防靜電保護袋與伺服器上任何未上漆的金屬表面接觸；然後，從保護袋中取出元件，將它放在防靜電表面上。

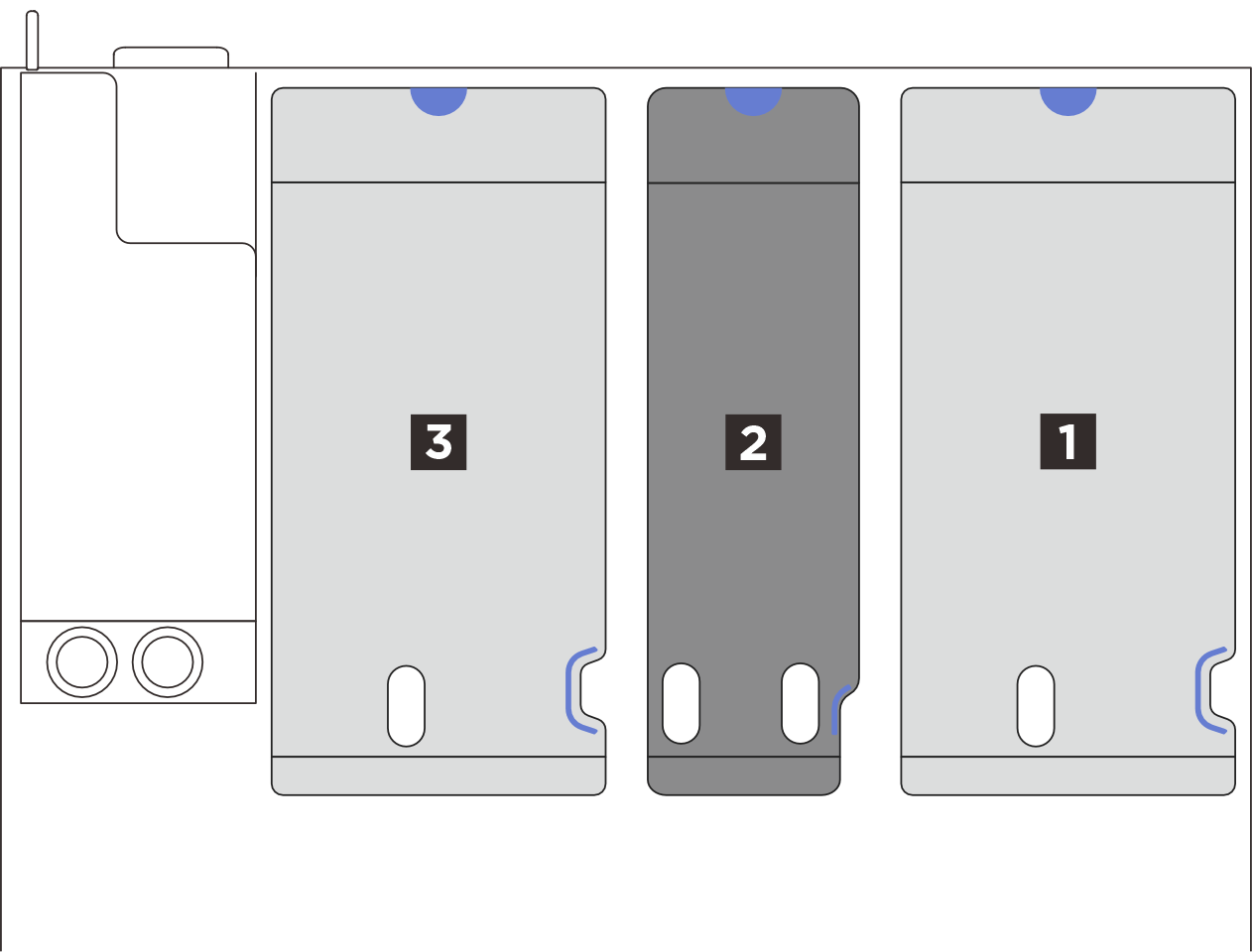

圖 1. 配備三個 PCIe 擴充卡的伺服器型號 Server models with three PCIe risers
  • 1 和 3 PCIe FHHL 或 FHFL 擴充卡
  • 2 PCIe LP 擴充卡（不含電源接頭）

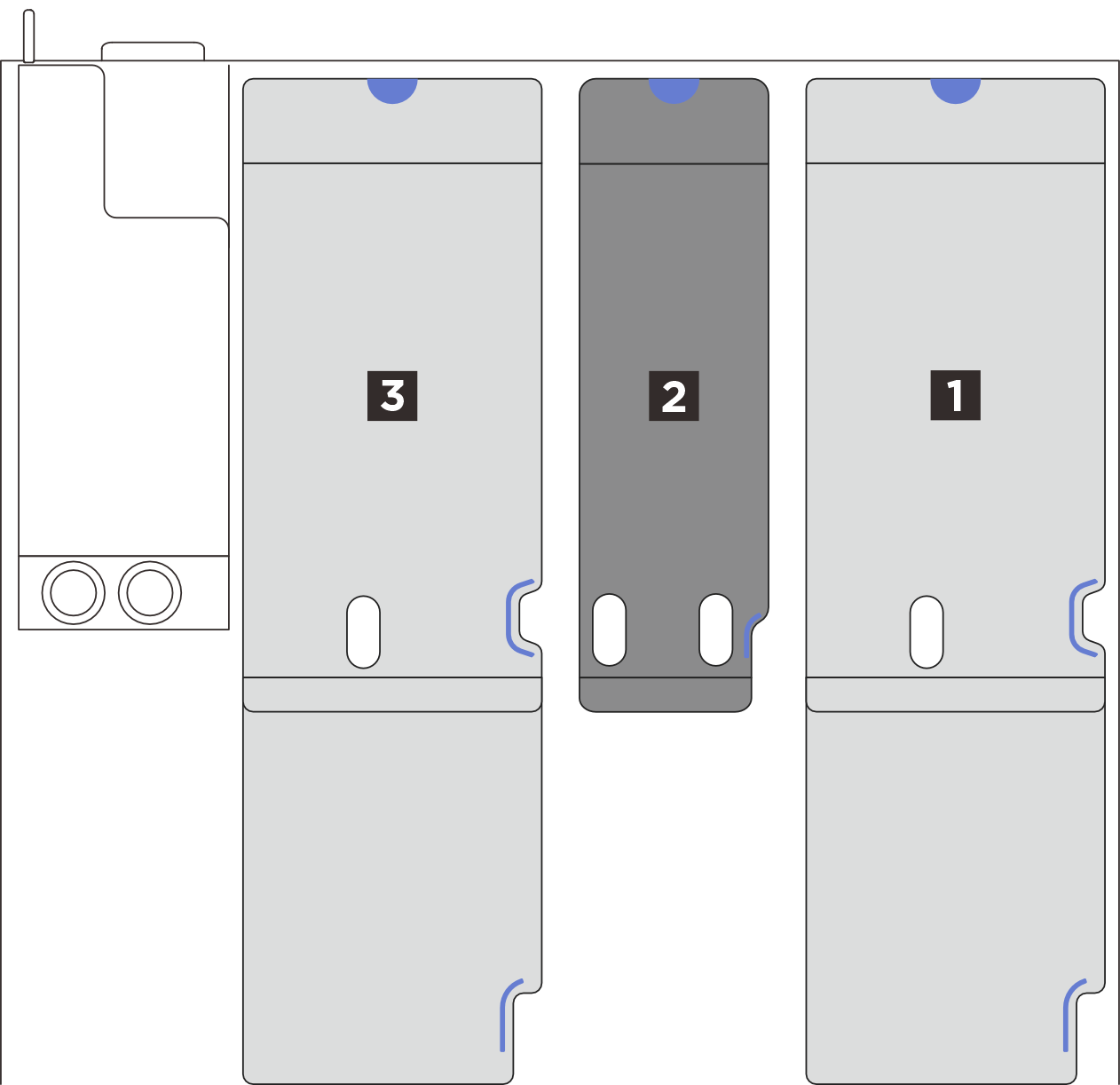

圖 2. 配備三個 PCIe 擴充卡和擴充卡延伸器的伺服器型號
Server models with three PCIe riser and riser extenders

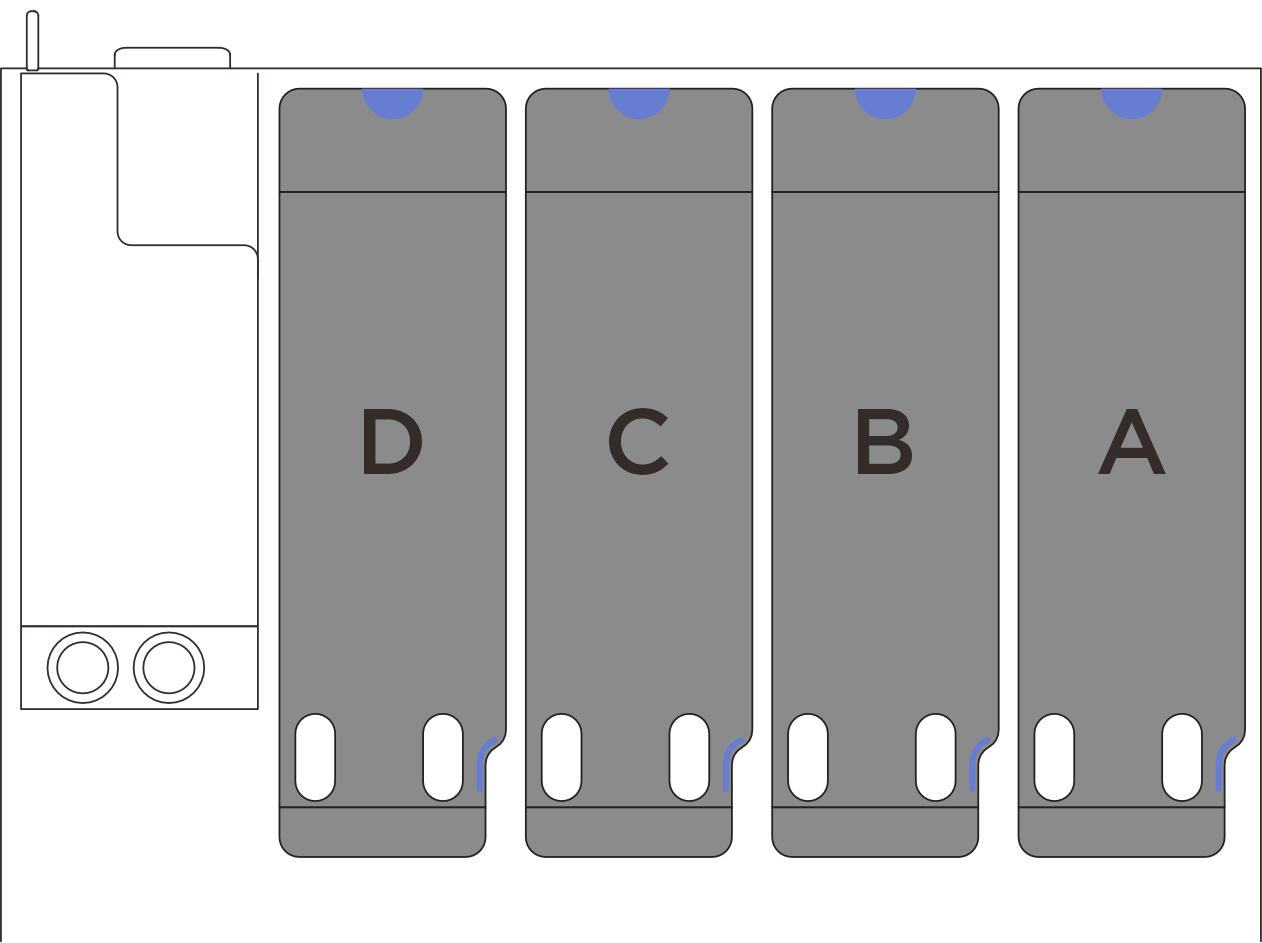

圖 3. 配備四個 PCIe 擴充卡的伺服器型號
server models with four PCIe risers
  • A、B 和 C PCIe LP 擴充卡（不含電源接頭）
  • D PCIe LP 擴充卡（含電源接頭）
註

安裝 PCIe LP 擴充卡​

程序

  1. 如果適用，請將序列埠纜線重新連接到主機板組件。請參閱主機板組件接頭。
  2. 安裝 PCIe 擴充卡。
    1. 將 PCIe 擴充卡後方對齊機箱背面的對應導軌，然後小心地將 PCIe 擴充卡向下垂直壓入機箱中，直到其完全固定為止。
    2. 如果適用，請將電源線連接到 PCIe 擴充卡。

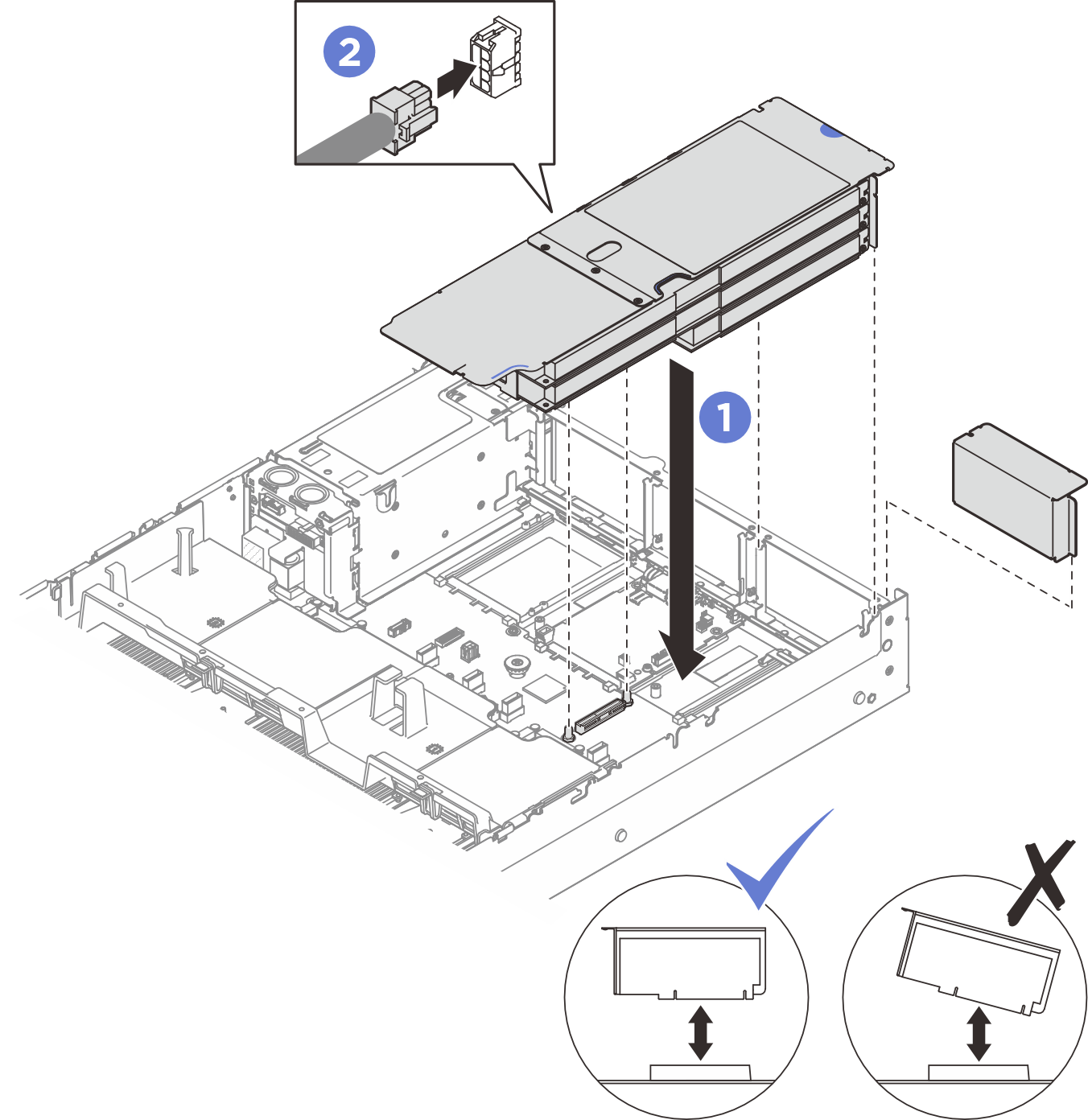

    圖 4. 安裝 PCIe LP 擴充卡（含電源線）
    PCIe LP riser installation (with power connector)

在您完成之後

  1. 將信號線重新連接至主機板組件。如需相關資訊，請參閱PCIe 擴充卡纜線佈線。
  2. 將纜線重新連接到 PCIe 配接卡。
  3. 重新安裝後方上蓋。請參閱安裝後方上蓋。
  4. 重新安裝前方上蓋。請參閱安裝前方上蓋。
  5. 完成零件更換。請參閱完成零件更換。

示範影片

觀看 YouTube 上的程序

安裝 PCIe FHHL 擴充卡​

程序

安裝 PCIe 擴充卡。
  1. 將 PCIe 擴充卡後方對齊機箱背面的對應導軌，然後小心地將 PCIe 擴充卡向下垂直壓入機箱中，直到其完全固定為止。
  2. 將電源線連接到 PCIe 擴充卡。

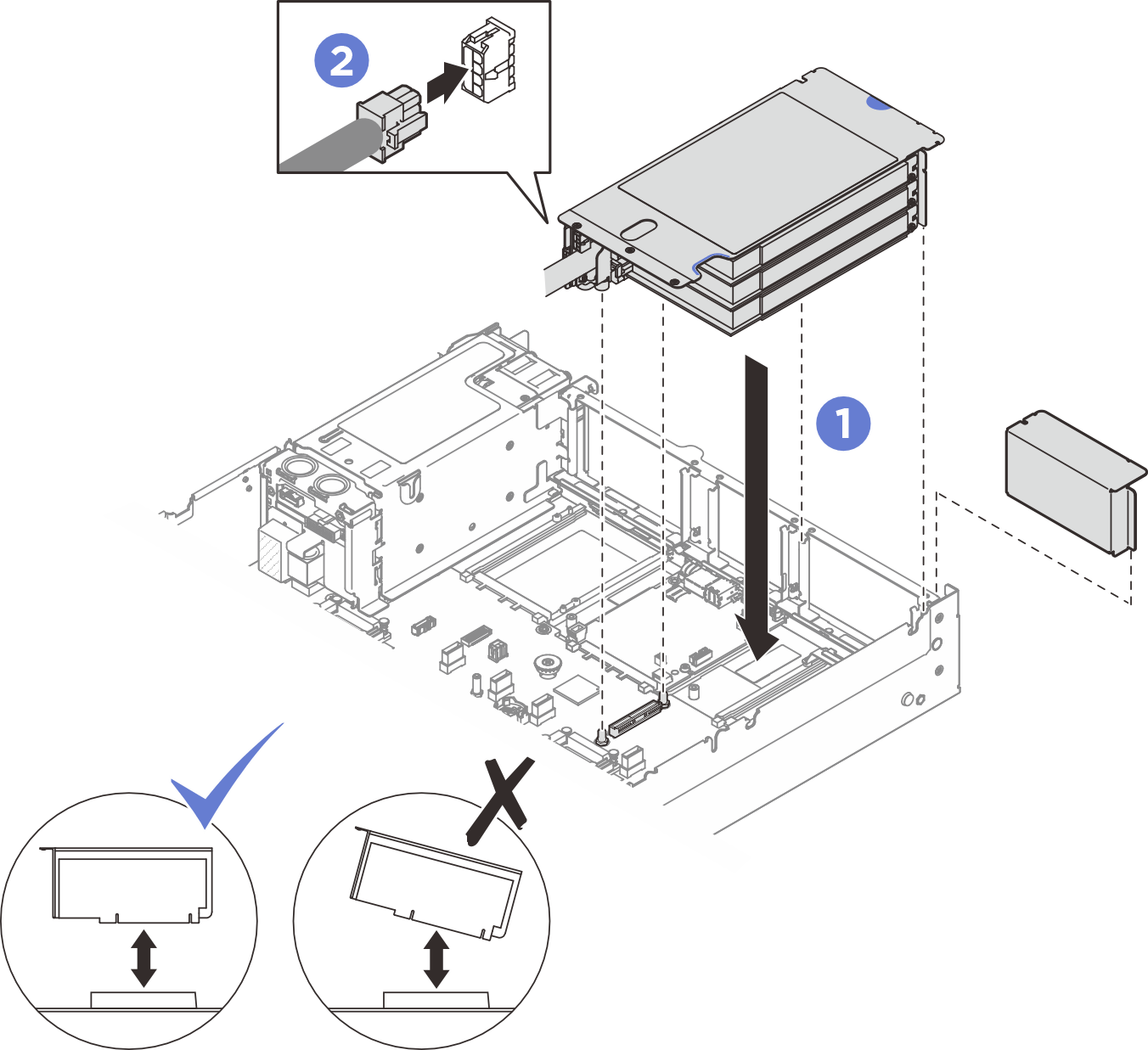

圖 5. 安裝 PCIe FHHL 擴充卡
PCIe FHHL riser installation

在您完成之後

  1. 將信號線重新連接至主機板組件。如需相關資訊，請參閱PCIe 擴充卡纜線佈線。
  2. 將纜線重新連接到 PCIe 配接卡。
  3. 重新安裝後方上蓋。請參閱安裝後方上蓋。
  4. 重新安裝前方上蓋。請參閱安裝前方上蓋。
  5. 完成零件更換。請參閱完成零件更換。

示範影片

觀看 YouTube 上的程序

安裝 PCIe FHHL 擴充卡​

程序

安裝 PCIe 擴充卡。
  1. 將 PCIe 擴充卡後方對齊機箱背面的對應導軌，然後小心地將 PCIe 擴充卡向下垂直壓入機箱中，直到其完全固定為止。
  2. 將電源線連接到 PCIe 擴充卡。

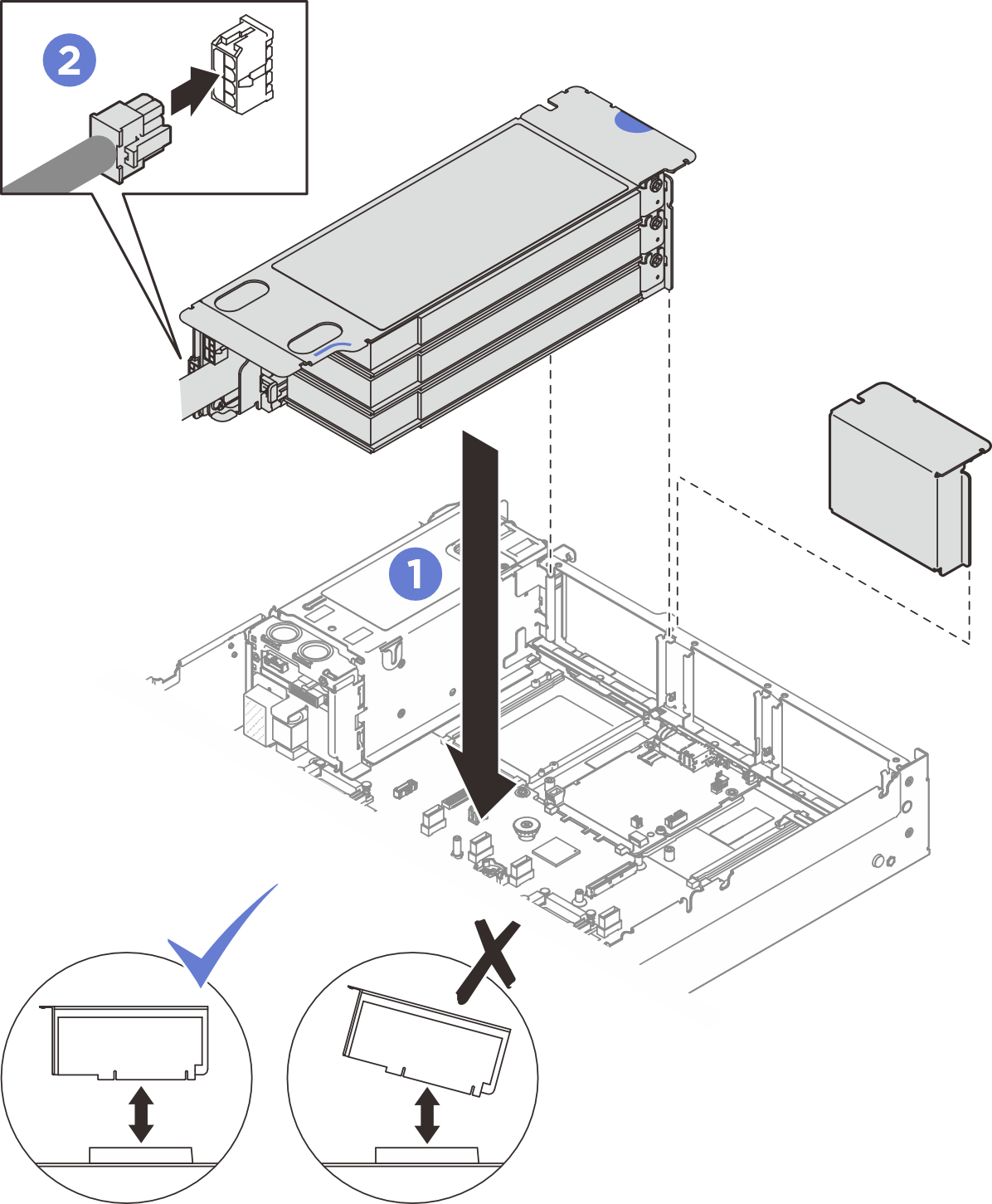

圖 6. 安裝 PCIe FHFL 擴充卡
PCIe FHFL riser installation

在您完成之後

  1. 將信號線重新連接至主機板組件。如需相關資訊，請參閱PCIe 擴充卡纜線佈線。
  2. 將纜線重新連接到 PCIe 配接卡。
  3. 重新安裝後方上蓋。請參閱安裝後方上蓋。
  4. 重新安裝前方上蓋。請參閱安裝前方上蓋。
  5. 完成零件更換。請參閱完成零件更換。
