安装 PCIe 转接件

按照本节中的说明安装 PCIe 转接件。

关于本任务

注意
  • 请阅读安装准则和安全检查核对表以确保操作安全。
  • 以装有组件的防静电包装接触服务器上任何未上漆的金属表面；然后从包装中取出组件，并将其放置在防静电平面上。

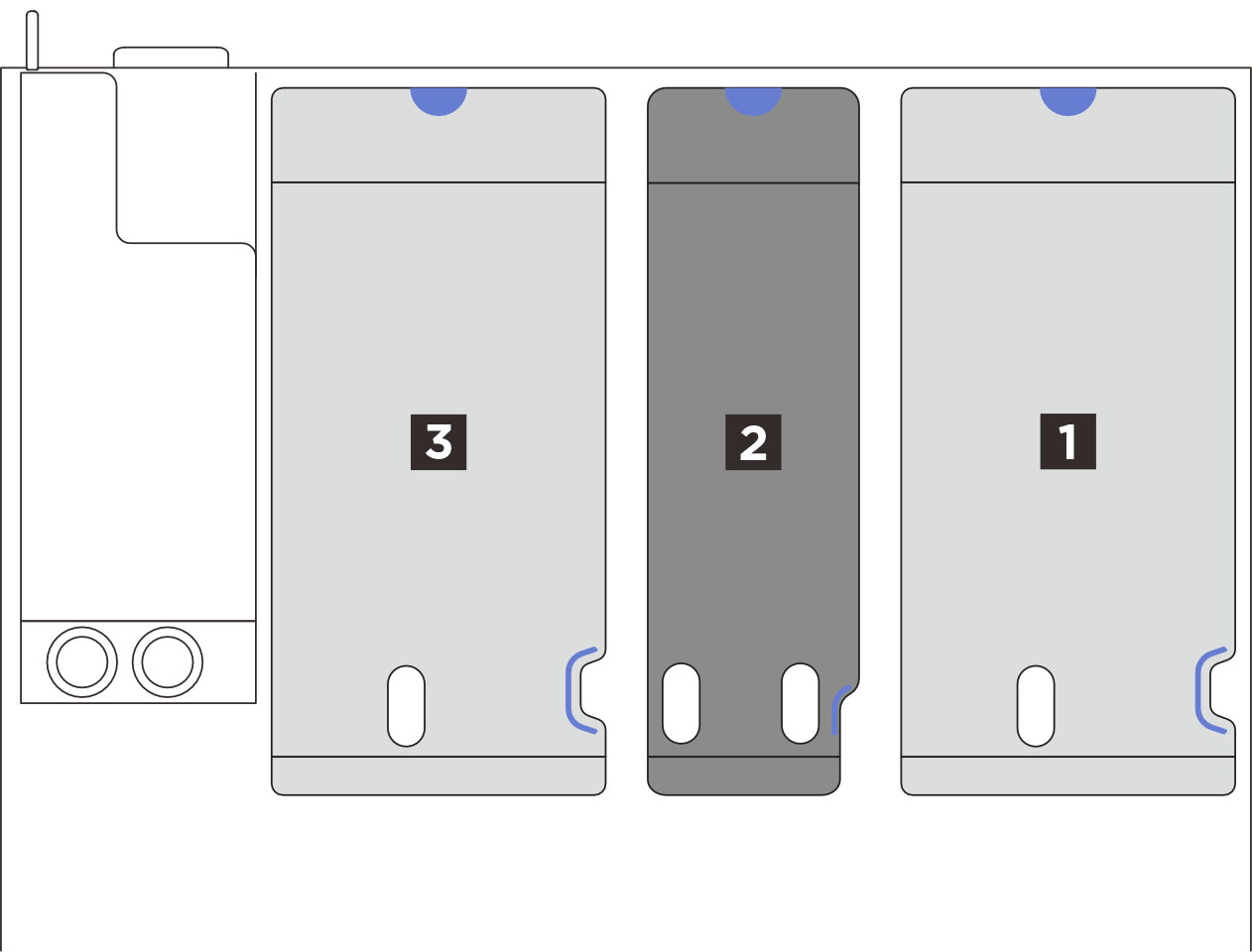

图 1. 配备三个 PCIe 转接件的服务器型号 Server models with three PCIe risers
  • 1 和 3 PCIe FHHL 或 FHFL 转接件
  • 2 PCIe LP 转接件（不带电源接口）

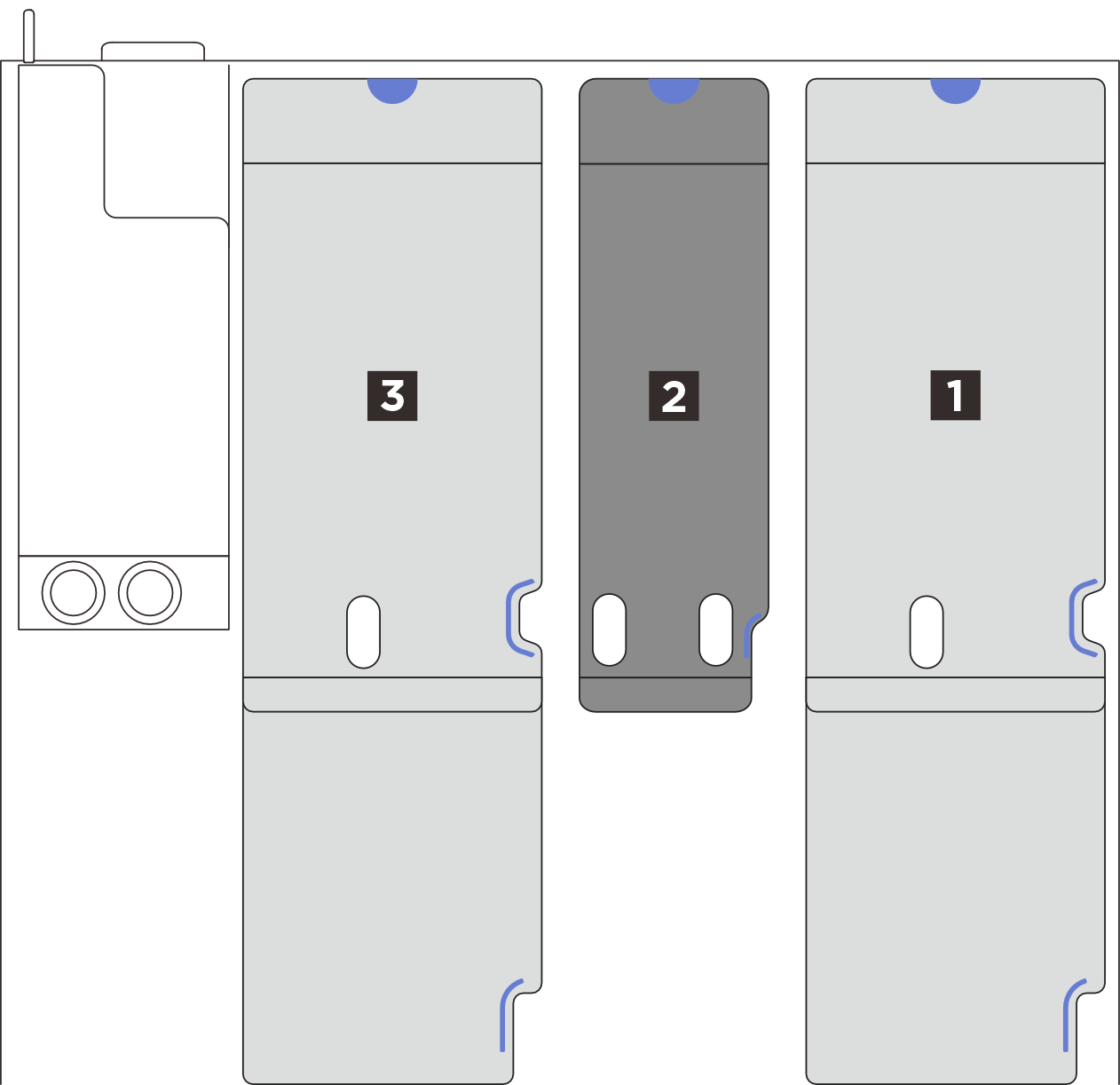

图 2. 配备三个 PCIe 转接件和转接件扩展器的服务器型号
Server models with three PCIe riser and riser extenders

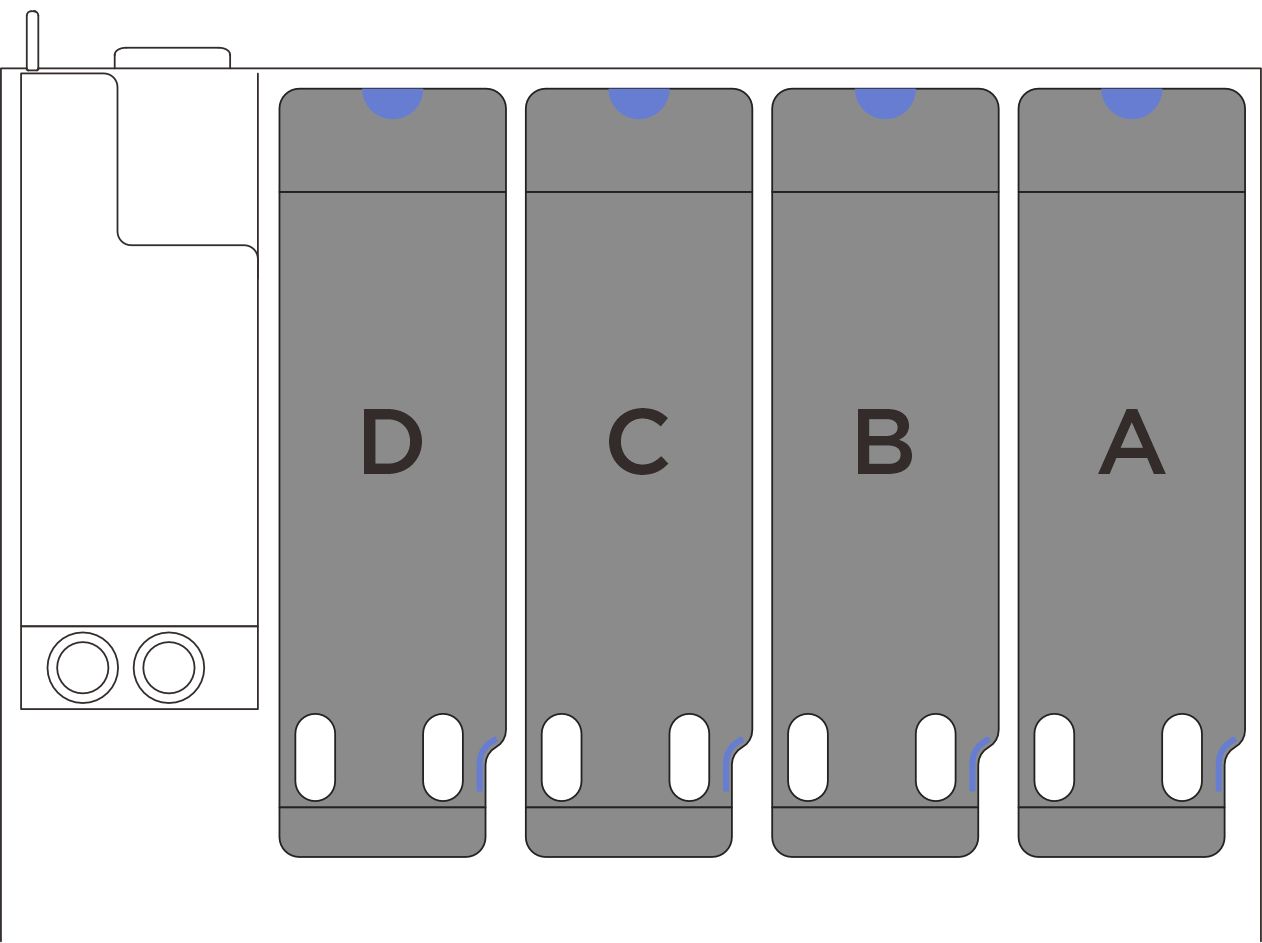

图 3. 配备四个 PCIe 转接件的服务器型号
server models with four PCIe risers
  • A、B 和 C PCIe LP 转接件（不带电源接口）
  • D PCIe LP 转接件（带电源接口）
注

安装 PCIe LP 转接件​

过程

  1. 如果适用，请将串口线缆接回到主板组合件。请参阅主板组合件接口。
  2. 安装 PCIe 转接件。
    1. 将 PCIe 转接件后部与机箱后部相应的导轨对齐；然后，小心地将 PCIe 转接件笔直向下按入机箱，直至其完全就位。
    2. 如果适用，请将电源线连接到 PCIe 转接件。

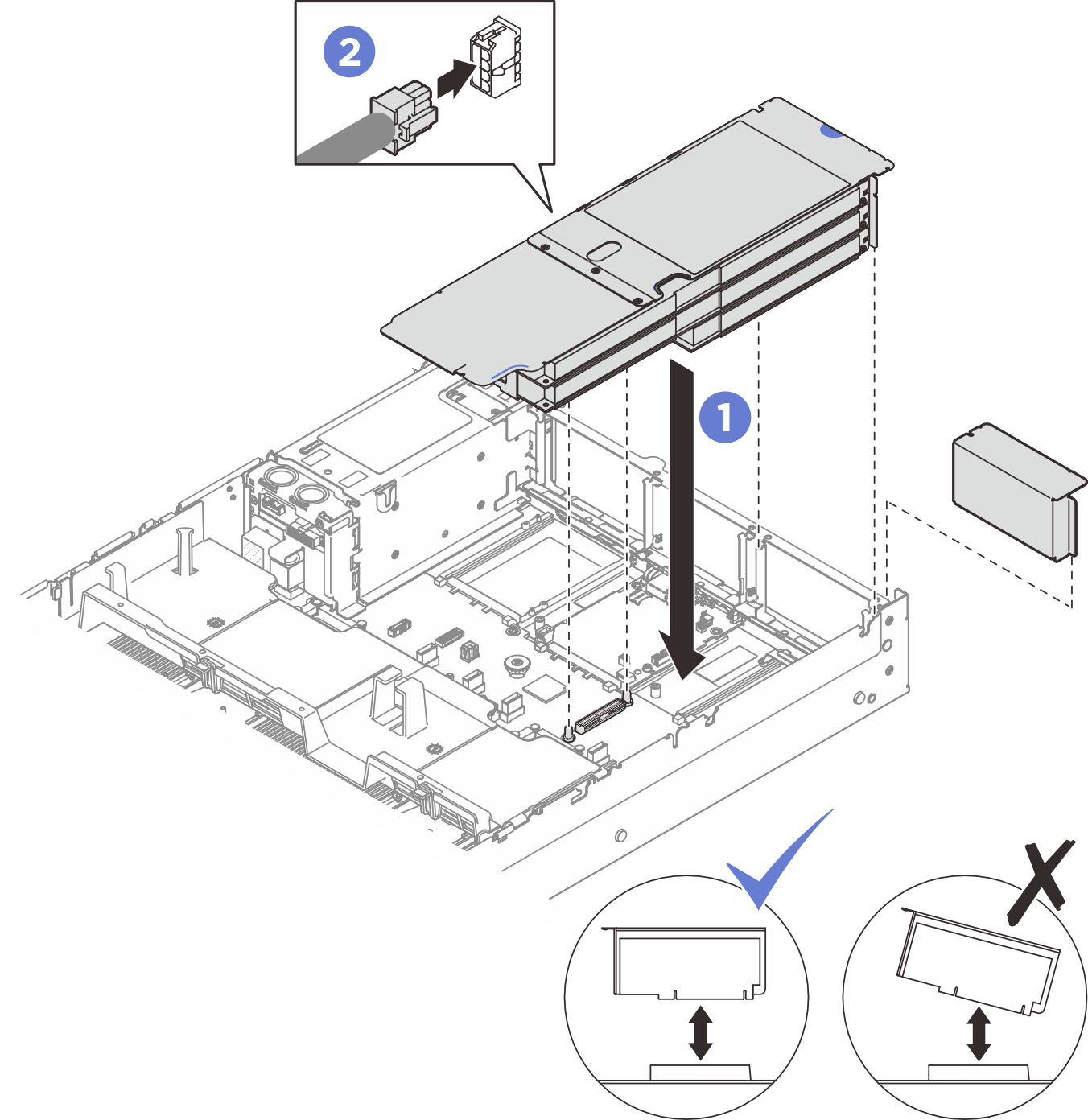

    图 4. 安装 PCIe LP 转接件（带电源接口）
    PCIe LP riser installation (with power connector)

完成之后

  1. 将信号线缆接回到主板组合件。请参阅PCIe 转接卡线缆布放，了解更多信息。
  2. 将线缆接回到 PCIe 适配器。
  3. 装回后顶盖。请参阅安装后顶盖。
  4. 装回前顶盖。请参阅安装前顶盖。
  5. 完成部件更换。请参阅完成部件更换。

演示视频

在 YouTube 上观看操作过程

安装 PCIe FHHL 转接件​

过程

安装 PCIe 转接件。
  1. 将 PCIe 转接件后部与机箱后部相应的导轨对齐；然后，小心地将 PCIe 转接件笔直向下按入机箱，直至其完全就位。
  2. 将电源线连接到 PCIe 转接件。

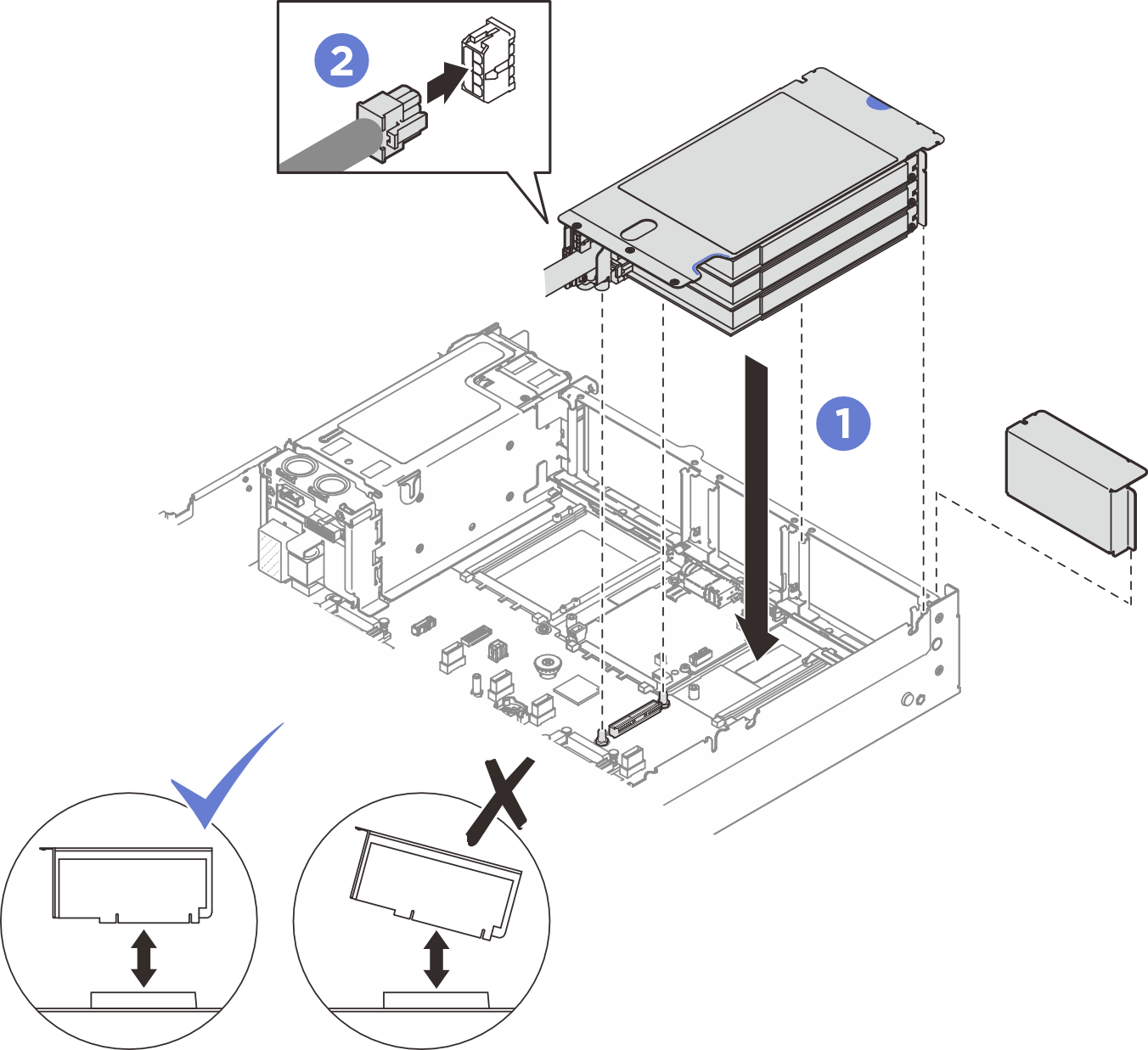

图 5. 安装 PCIe FHHL 转接件
PCIe FHHL riser installation

完成之后

  1. 将信号线缆接回到主板组合件。请参阅PCIe 转接卡线缆布放，了解更多信息。
  2. 将线缆接回到 PCIe 适配器。
  3. 装回后顶盖。请参阅安装后顶盖。
  4. 装回前顶盖。请参阅安装前顶盖。
  5. 完成部件更换。请参阅完成部件更换。

演示视频

在 YouTube 上观看操作过程

安装 PCIe FHFL 转接件​

过程

安装 PCIe 转接件。
  1. 将 PCIe 转接件后部与机箱后部相应的导轨对齐；然后，小心地将 PCIe 转接件笔直向下按入机箱，直至其完全就位。
  2. 将电源线连接到 PCIe 转接件。

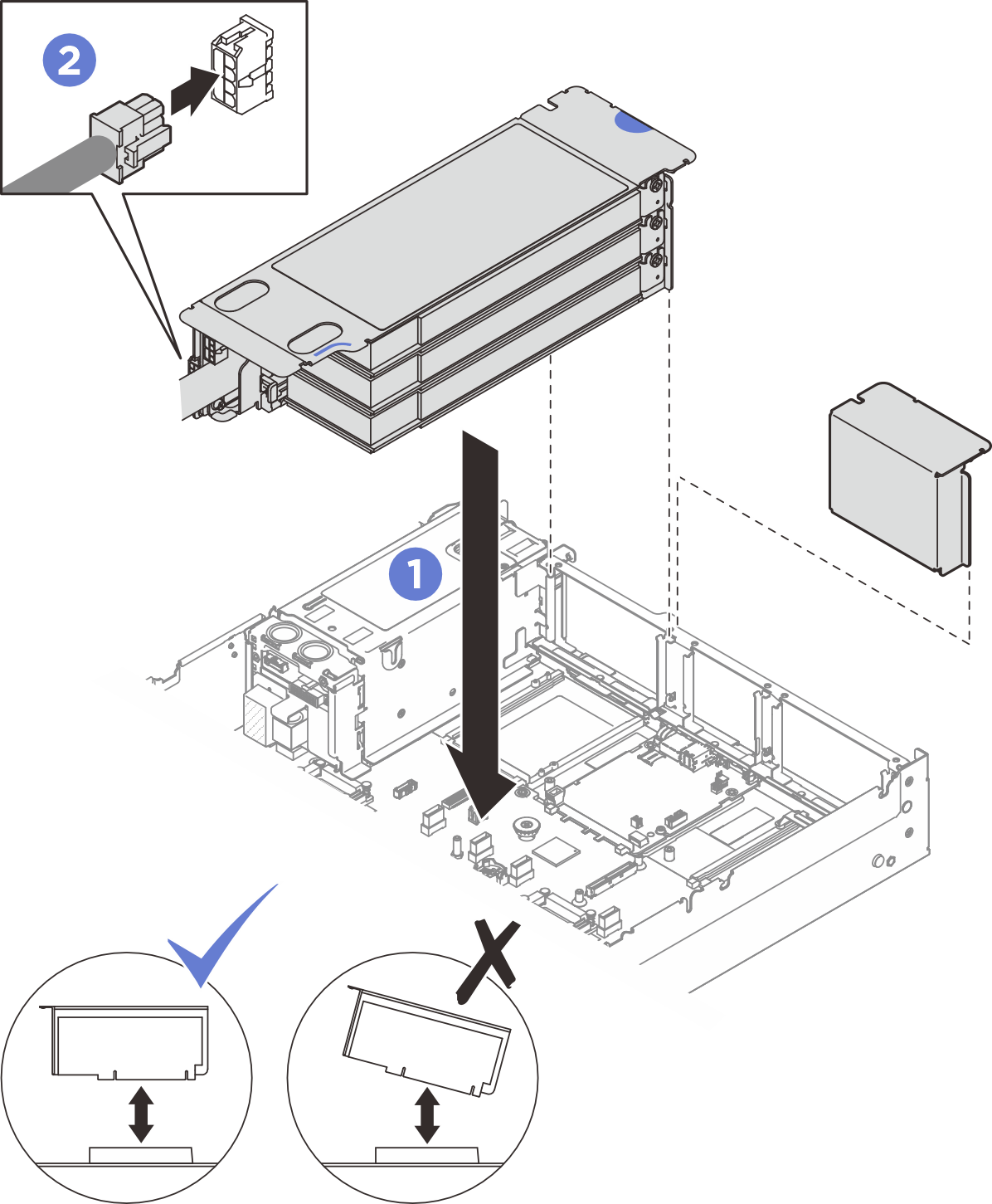

图 6. 安装 PCIe FHFL 转接件
PCIe FHFL riser installation

完成之后

  1. 将信号线缆接回到主板组合件。请参阅PCIe 转接卡线缆布放，了解更多信息。
  2. 将线缆接回到 PCIe 适配器。
  3. 装回后顶盖。请参阅安装后顶盖。
  4. 装回前顶盖。请参阅安装前顶盖。
  5. 完成部件更换。请参阅完成部件更换。
