卸下 PCIe 转接件

按照本节中的说明卸下 PCIe 转接件。

关于本任务

注意
图 1. 配备三个 PCIe 转接件的服务器型号 Server models with three PCIe risers
  • 1 和 3 PCIe FHHL 或 FHFL 转接件
  • 2 PCIe LP 转接件（不带电源接口）
图 2. 配备三个 PCIe 转接件和转接件扩展器的服务器型号
Server models with three PCIe riser and riser extenders
图 3. 配备四个 PCIe 转接件的服务器型号
server models with four PCIe risers
  • A、B 和 C PCIe LP 转接件（不带电源接口）
  • D PCIe LP 转接件（带电源接口）
注

卸下 PCIe LP 转接件​

过程

  1. 为本任务做好准备。
    1. 卸下前顶盖。请参阅卸下前顶盖。
    2. 卸下后顶盖。请参阅卸下后顶盖。
    3. 如果装有串口模块，请轻轻提起 PCIe 转接件，然后从主板组合件上拔下串口线缆。
  2. 从主板组合件上拔下信号线缆。请参阅PCIe 转接卡线缆布放，了解更多信息。
  3. 卸下 PCIe 转接件。
    1. 如果适用，请从 PCIe 转接件上拔下电源线。
    2. 抓住 PCIe 转接件并将其从机箱中提取出来。
      图 4. 卸下 PCIe LP 转接件（带电源接口）
      PCIe LP riser removal (with power connector)
  4. 记下线缆连接方式，然后从 PCIe 适配器上拔下所有内部线缆。

完成之后

  1. 如果不打算在机箱中安装 PCIe 转接件，请在机箱中安装转接件填充件。
  2. 如果计划更换 PCIe 适配器，请参阅卸下 PCIe 适配器。
  3. 如果要求您退回组件或可选设备，请按照所有包装说明进行操作，并使用装运时提供给您的所有包装材料。

演示视频

在 YouTube 上观看操作过程

卸下 PCIe FHHL 转接件​

过程

  1. 为本任务做好准备。
    1. 卸下前顶盖。请参阅卸下前顶盖。
    2. 卸下后顶盖。请参阅卸下后顶盖。
  2. 从主板组合件上拔下信号线缆。请参阅PCIe 转接卡线缆布放，了解更多信息。
  3. 卸下 PCIe 转接件。
    1. 从 PCIe 转接件上拔下电源线。
    2. 抓住 PCIe 转接件并将其从机箱中提取出来。

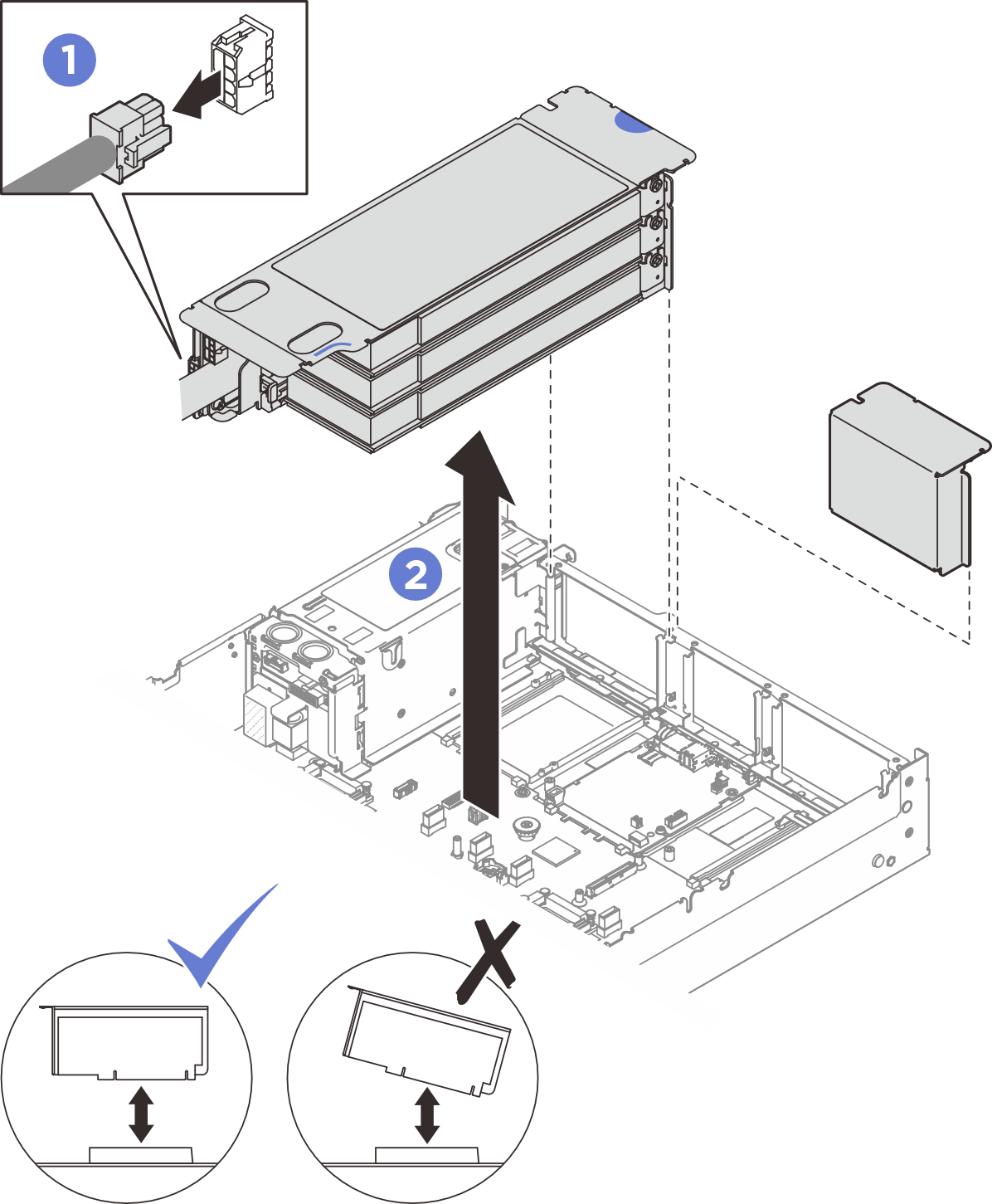

      图 5. 卸下 PCIe FHHL 转接件
      PCIe FHHL riser removal
  4. 记下线缆连接方式，然后从 PCIe 适配器上拔下所有内部线缆。

完成之后

  1. 如果不打算在机箱中安装 PCIe 转接件，请在机箱中安装转接件填充件。
  2. 如果计划更换 PCIe 适配器，请参阅卸下 PCIe 适配器。
  3. 如果要求您退回组件或可选设备，请按照所有包装说明进行操作，并使用装运时提供给您的所有包装材料。

演示视频

在 YouTube 上观看操作过程

卸下 PCIe FHFL 转接件​

过程

  1. 为本任务做好准备。
    1. 卸下前顶盖。请参阅卸下前顶盖。
    2. 卸下后顶盖。请参阅卸下后顶盖。
  2. 从主板组合件上拔下信号线缆。请参阅PCIe 转接卡线缆布放，了解更多信息。
  3. 卸下 PCIe 转接件。
    1. 从 PCIe 转接件上拔下电源线。
    2. 轻轻地将背面导风罩上的卡扣向外朝服务器正面转动。
    3. 抓住 PCIe 转接件并将其从机箱中提取出来。

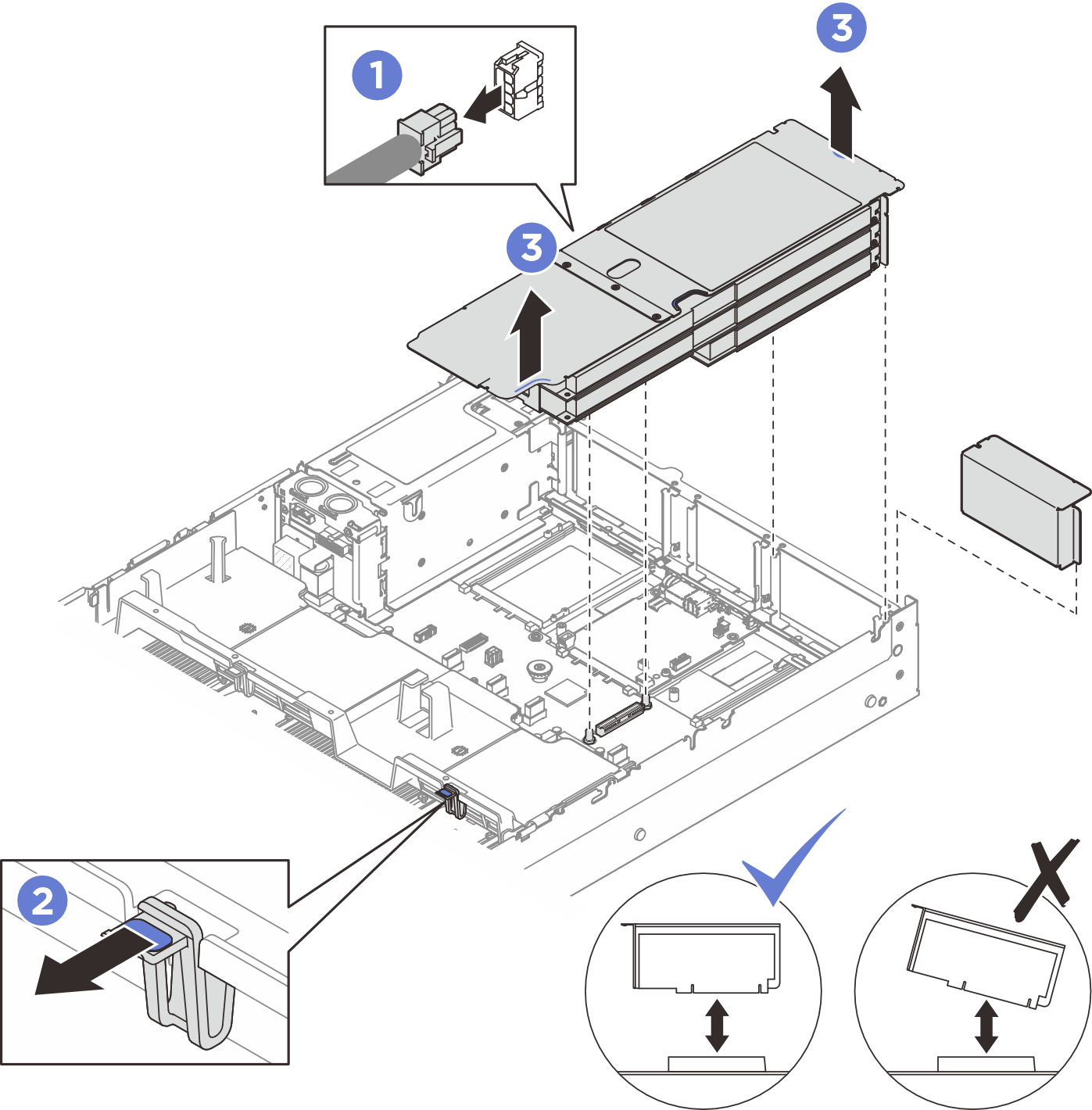

      图 6. 卸下 PCIe FHFL 转接件
      PCIe FHFL riser removal
  4. 记下线缆连接方式，然后从 PCIe 适配器上拔下所有内部线缆。

完成之后

  1. 如果不打算在机箱中安装 PCIe 转接件，请在机箱中安装转接件填充件。
  2. 如果计划更换 PCIe 适配器，请参阅卸下 PCIe 适配器。
  3. 如果要求您退回组件或可选设备，请按照所有包装说明进行操作，并使用装运时提供给您的所有包装材料。

演示视频

在 YouTube 上观看操作过程
