PCIe ライザーの取り外し

PCIe ライザー・ケージを取り外すには、このセクションの説明に従ってください。

このタスクについて

重要
図 1. 3 個の PCIe ライザーを搭載したサーバー・モデル Server models with three PCIe risers
  • 1 および 3 PCIe FHHL または FHFL ライザー
  • 2 PCIe LP ライザー (電源コネクターなし)
図 2. 3 個の PCIe ライザーおよびライザー・エクステンダーを搭載したサーバー・モデル
Server models with three PCIe riser and riser extenders
図 3. 4 個の PCIe ライザーを搭載したサーバー・モデル
server models with four PCIe risers
  • A、B、および C PCIe LP ライザー (電源コネクターなし)
  • D PCIe LP ライザー (電源コネクター付き)
注

PCIe LP ライザーの取り外し​

手順

  1. このタスクの準備をします。
    1. 前面トップ・カバーを取り外します。前面トップ・カバーの取り外しを参照してください。
    2. 背面トップ・カバーを取り外します。背面トップ・カバーの取り外しを参照してください。
    3. シリアル・ポート・モジュールが取り付けられている場合、PCIe ライザーを少し持ち上げ、シリアル・ポート・ケーブルをシステム・ボード・アセンブリーから取り外します。
  2. システム・ボード・アセンブリーから信号ケーブルを取り外します。詳しくは、PCIe ライザーのケーブル配線を参照してください。
  3. PCIe ライザーを取り外します。
    1. 該当する場合、電源ケーブルを PCIe ライザーから取り外します。
    2. PCIe ライザーをつかみ、持ち上げてシャーシから取り出します。

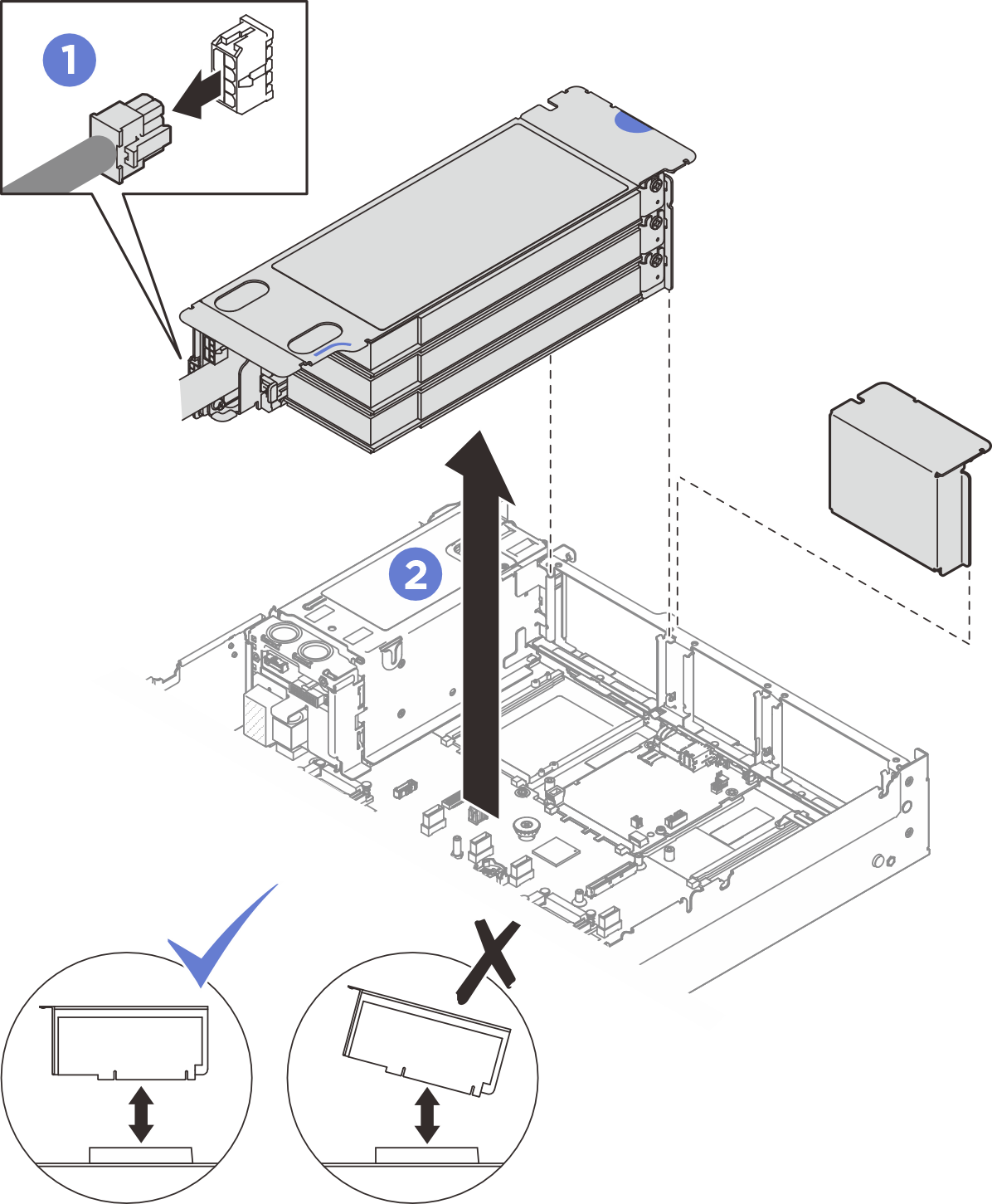

      図 4. PCIe LP ライザーの取り外し (電源コネクターあり)
      PCIe LP riser removal (with power connector)
  4. ケーブルの接続を記録してから、PCIe アダプターからすべての内部ケーブルを取り外します。

完了したら

  1. PCIe ライザーをシャーシに取り付けない場合は、ライザー・フィラーをシャーシに取り付けします。
  2. PCIe アダプターを交換する予定の場合は、PCIe アダプターの取り外しを参照してください。
  3. コンポーネントまたはオプション装置を返却するよう指示された場合は、すべての梱包上の指示に従い、提供された配送用の梱包材がある場合はそれを使用してください。

デモ・ビデオ

YouTube で手順を参照

PCIe FHHL ライザーの取り外し​

手順

  1. このタスクの準備をします。
    1. 前面トップ・カバーを取り外します。前面トップ・カバーの取り外しを参照してください。
    2. 背面トップ・カバーを取り外します。背面トップ・カバーの取り外しを参照してください。
  2. システム・ボード・アセンブリーから信号ケーブルを取り外します。詳しくは、PCIe ライザーのケーブル配線を参照してください。
  3. PCIe ライザーを取り外します。
    1. 電源ケーブルを PCIe ライザーから取り外します。
    2. PCIe ライザーをつかみ、持ち上げてシャーシから取り出します。

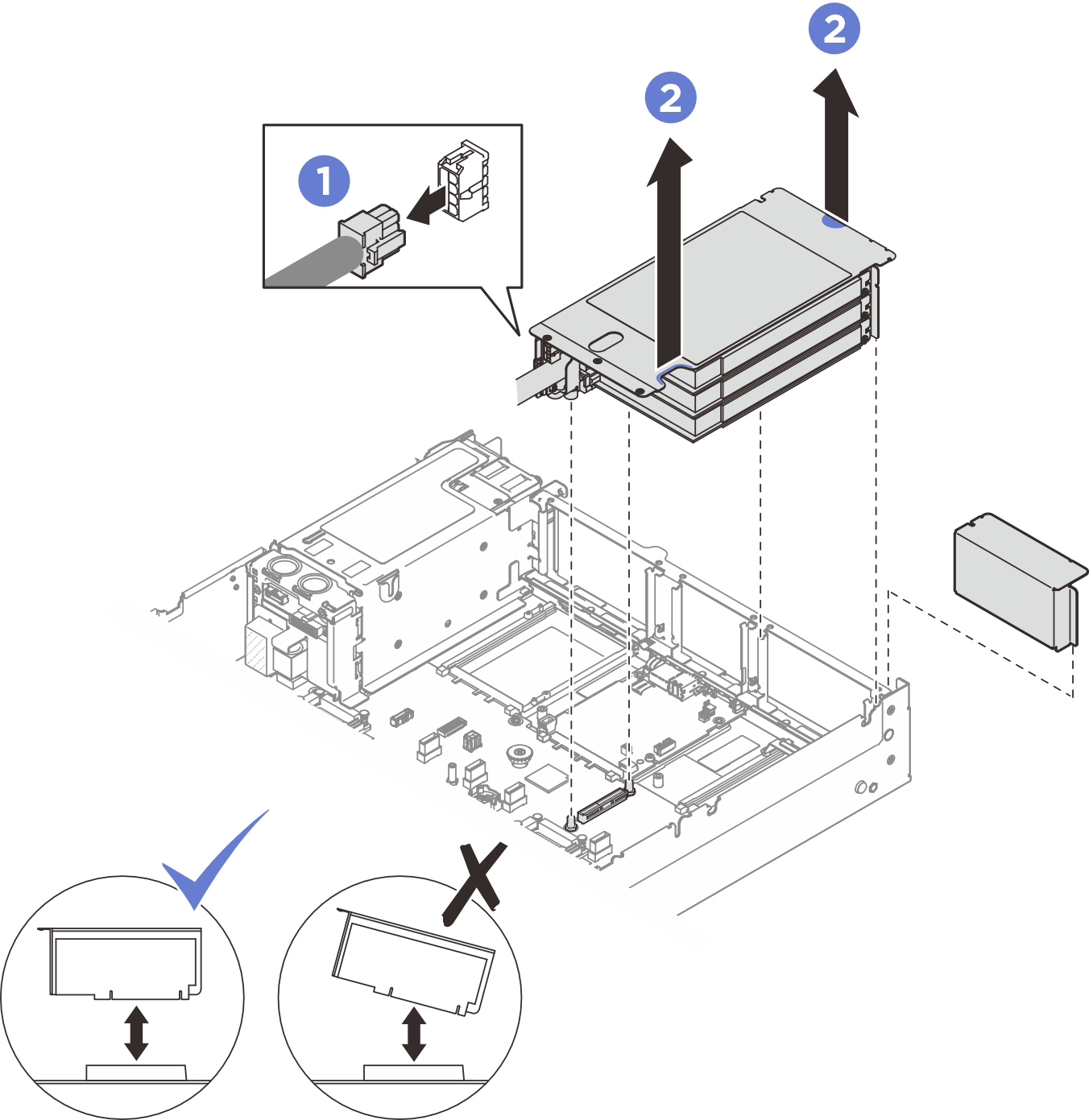

      図 5. PCIe FHHL ライザーの取り外し
      PCIe FHHL riser removal
  4. ケーブルの接続を記録してから、PCIe アダプターからすべての内部ケーブルを取り外します。

完了したら

  1. PCIe ライザーをシャーシに取り付けない場合は、ライザー・フィラーをシャーシに取り付けします。
  2. PCIe アダプターを交換する予定の場合は、PCIe アダプターの取り外しを参照してください。
  3. コンポーネントまたはオプション装置を返却するよう指示された場合は、すべての梱包上の指示に従い、提供された配送用の梱包材がある場合はそれを使用してください。

デモ・ビデオ

YouTube で手順を参照

PCIe FHFL ライザーの取り外し​

手順

  1. このタスクの準備をします。
    1. 前面トップ・カバーを取り外します。前面トップ・カバーの取り外しを参照してください。
    2. 背面トップ・カバーを取り外します。背面トップ・カバーの取り外しを参照してください。
  2. システム・ボード・アセンブリーから信号ケーブルを取り外します。詳しくは、PCIe ライザーのケーブル配線を参照してください。
  3. PCIe ライザーを取り外します。
    1. 電源ケーブルを PCIe ライザーから取り外します。
    2. 背面エアー・バッフルのタブを、サーバー前面方向にゆっくりと外側に回転させます。
    3. PCIe ライザーをつかみ、持ち上げてシャーシから取り出します。

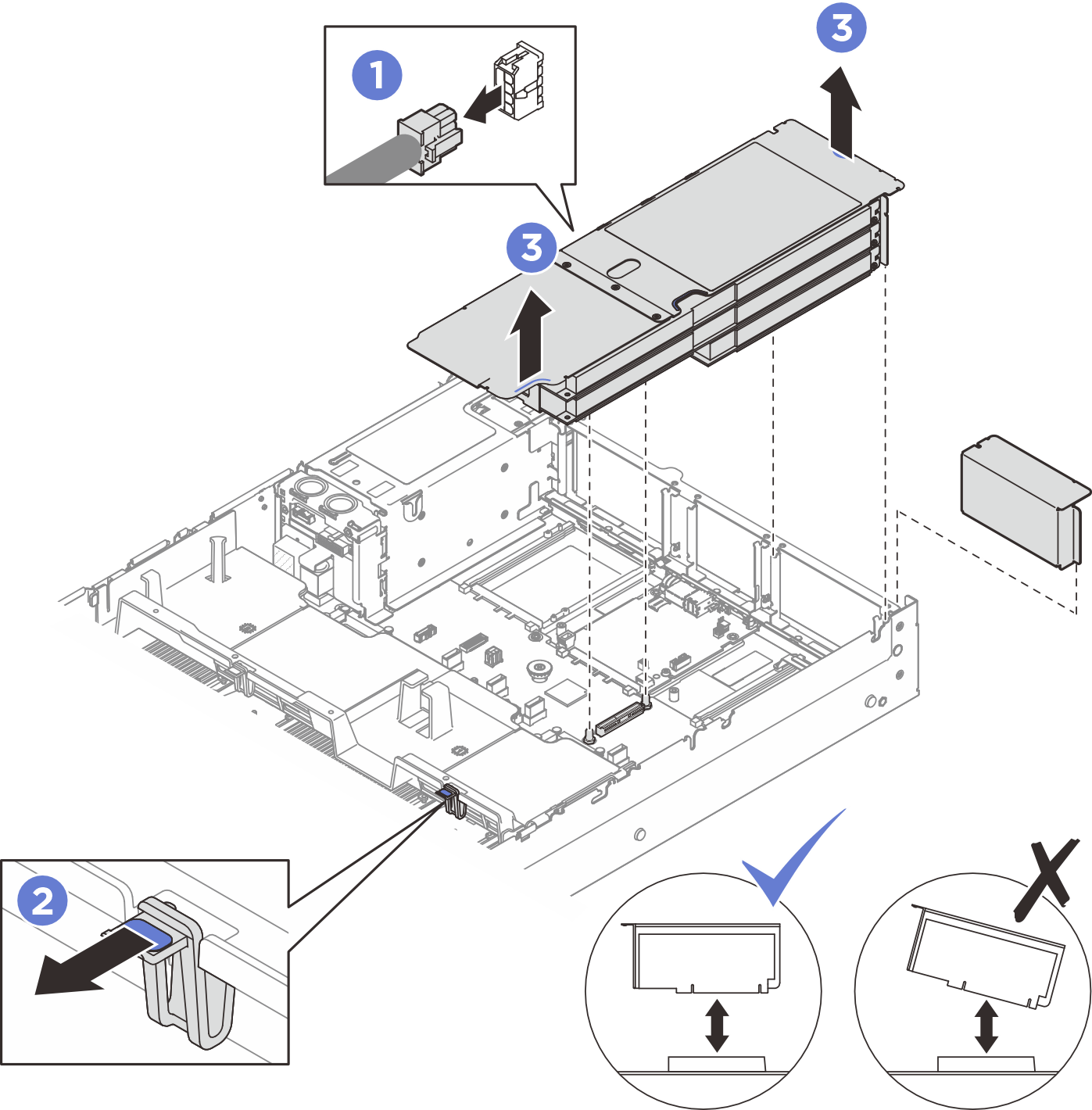

      図 6. PCIe FHFL ライザーの取り外し
      PCIe FHFL riser removal
  4. ケーブルの接続を記録してから、PCIe アダプターからすべての内部ケーブルを取り外します。

完了したら

  1. PCIe ライザーをシャーシに取り付けない場合は、ライザー・フィラーをシャーシに取り付けします。
  2. PCIe アダプターを交換する予定の場合は、PCIe アダプターの取り外しを参照してください。
  3. コンポーネントまたはオプション装置を返却するよう指示された場合は、すべての梱包上の指示に従い、提供された配送用の梱包材がある場合はそれを使用してください。

デモ・ビデオ

YouTube で手順を参照
