PCIe-Adapterkarte entfernen
Führen Sie die Anweisungen in diesem Abschnitt aus, um eine PCIe-Adapterkarte zu entfernen.
Zu dieser Aufgabe
Achtung
- Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
- Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und externen Kabel. Siehe Server ausschalten.
- Wenn der Server in einem Rack installiert ist, schieben Sie ihn aus den Laufschienen des Racks heraus, um Zugriff zur oberen Abdeckung zu erhalten oder den Server aus dem Rack zu schieben. Siehe Server von den Schienen entfernen.
Abbildung 1. Servermodelle mit drei PCIe-Adapterkarten  |
|
Abbildung 2. Servermodelle mit drei PCIe-Adapterkarten und Adaptererweiterungen  | |
Abbildung 3. Servermodelle mit vier PCIe-Adapterkarten  |
|
Anmerkung
- Gehen Sie je nach Konfiguration entsprechend dem passenden Entfernungsverfahren vor:
- Möglicherweise sieht die Position des PCIe-Adapterkartes anders aus, als dies in den Abbildungen in diesem Abschnitt dargestellt wird.
LP PCIe-Adapterkarte entfernen
Vorgehensweise
- Bereiten Sie diese Aufgabe vor.
- Entfernen Sie die vordere obere Abdeckung. Siehe Vordere obere Abdeckung entfernen.
- Entfernen Sie die hintere obere Abdeckung. Siehe Hintere obere Abdeckung entfernen.
- Wenn das serielle Anschlussmodul installiert ist, heben Sie den PCIe-Adapterkarte leicht an und ziehen Sie das Kabel des seriellen Anschlusses von der Systemplatinenbaugruppe ab.
- Ziehen Sie die Signalkabel von der Systemplatinenbaugruppe ab. Informationen dazu finden Sie im Abschnitt Kabelführung für PCIe-Adapterkarte.
- Entfernen Sie die PCIe-Adapterkarte.
Falls zutreffend, ziehen Sie das Netzkabel von der PCIe-Adapterkarte ab.

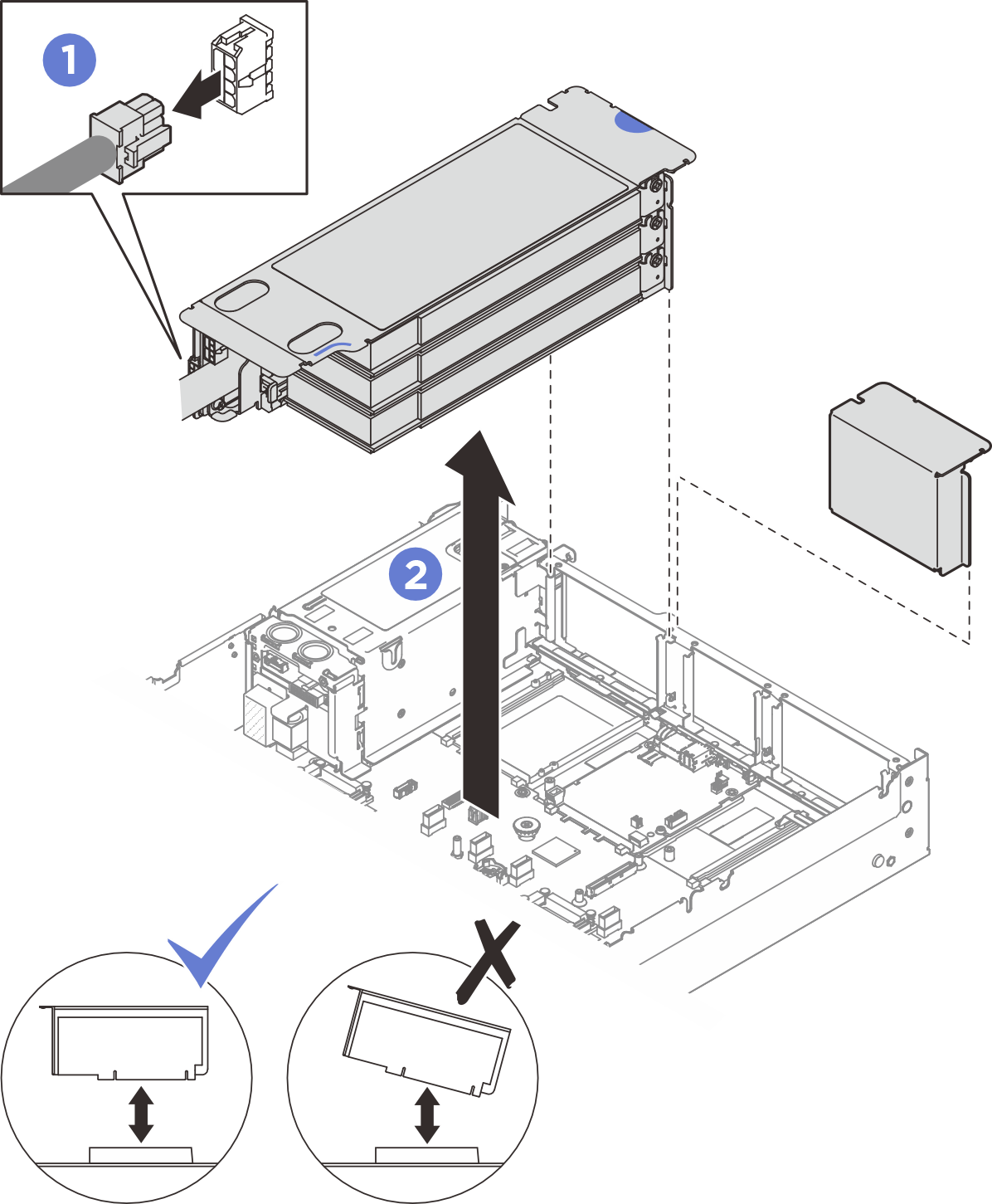

Ziehen Sie den PCIe-Adapterkarte aus dem Gehäuse heraus.Abbildung 4. Entfernen des LP PCIe-Adapterkartes (mit Netzteilanschluss)
- Notieren Sie sich die Kabelanschlüsse und ziehen Sie dann alle internen Kabel von den PCIe-Adaptern ab.
Nach dieser Aufgabe
- Wenn keine PCIe-Adapterkarte im Gehäuse installiert wird, installieren Sie stattdessen eine Abdeckblende für die Adapterkarte.
- Informationen zum Austauschen eines PCIe-Adapters finden Sie unter PCIe-Adapter entfernen.
- Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
Demo-Video
FHHL PCIe-Adapterkarte entfernen
Vorgehensweise
- Bereiten Sie diese Aufgabe vor.
- Entfernen Sie die vordere obere Abdeckung. Siehe Vordere obere Abdeckung entfernen.
- Entfernen Sie die hintere obere Abdeckung. Siehe Hintere obere Abdeckung entfernen.
- Ziehen Sie die Signalkabel von der Systemplatinenbaugruppe ab. Informationen dazu finden Sie im Abschnitt Kabelführung für PCIe-Adapterkarte.
- Entfernen Sie die PCIe-Adapterkarte.
- Ziehen Sie das Netzkabel vom PCIe-Adapterkarte ab.

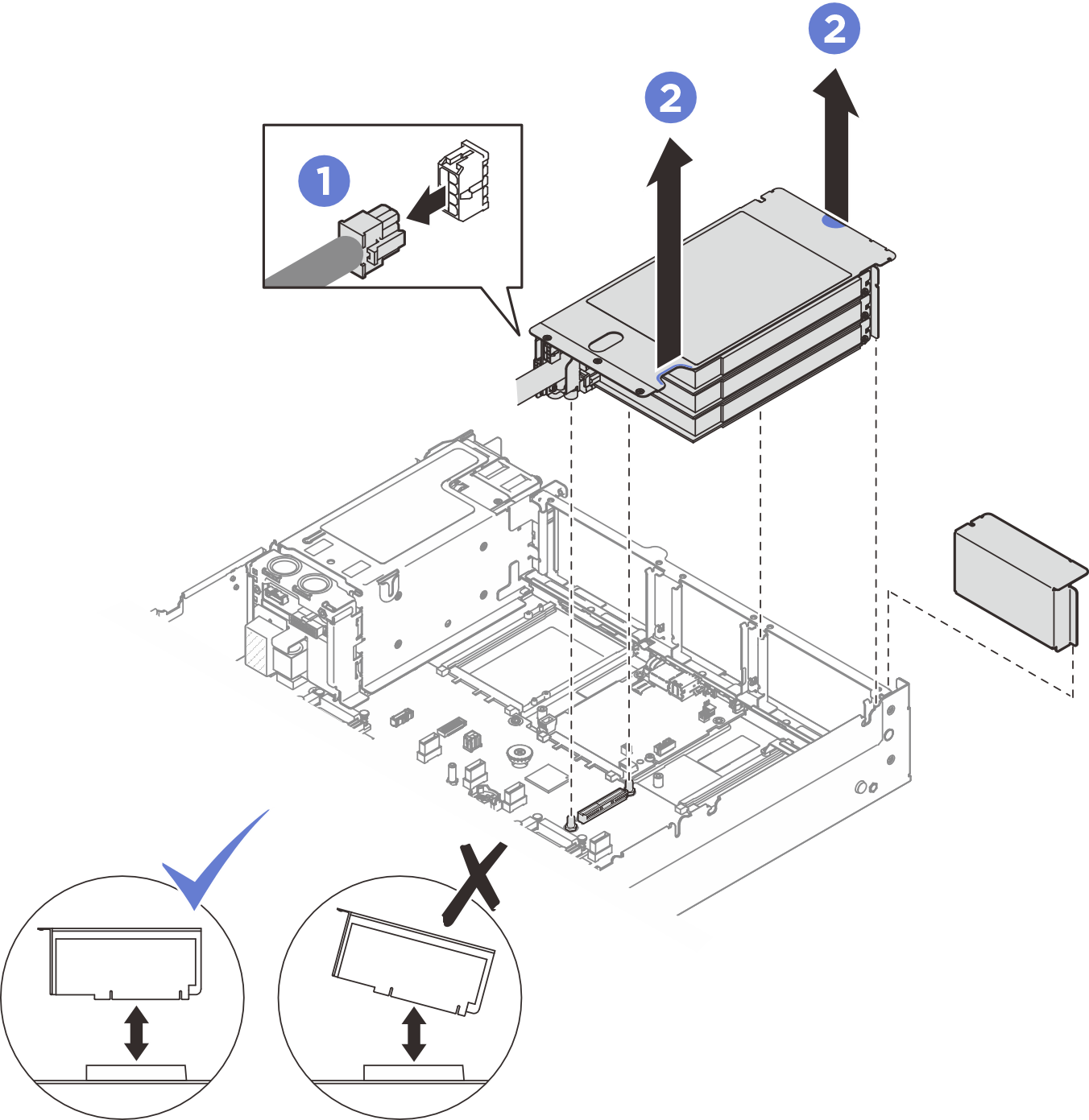

- Ziehen Sie den PCIe-Adapterkarte aus dem Gehäuse heraus.Abbildung 5. Entfernen eines FHHL PCIe-Adapterkartes
- Notieren Sie sich die Kabelanschlüsse und ziehen Sie dann alle internen Kabel von den PCIe-Adaptern ab.
Nach dieser Aufgabe
- Wenn keine PCIe-Adapterkarte im Gehäuse installiert wird, installieren Sie stattdessen eine Abdeckblende für die Adapterkarte.
- Informationen zum Austauschen eines PCIe-Adapters finden Sie unter PCIe-Adapter entfernen.
- Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
Demo-Video
FHFL PCIe-Adapterkarte entfernen
Vorgehensweise
- Bereiten Sie diese Aufgabe vor.
- Entfernen Sie die vordere obere Abdeckung. Siehe Vordere obere Abdeckung entfernen.
- Entfernen Sie die hintere obere Abdeckung. Siehe Hintere obere Abdeckung entfernen.
- Ziehen Sie die Signalkabel von der Systemplatinenbaugruppe ab. Informationen dazu finden Sie im Abschnitt Kabelführung für PCIe-Adapterkarte.
- Entfernen Sie die PCIe-Adapterkarte.
- Ziehen Sie das Netzkabel vom PCIe-Adapterkarte ab.
- Drehen Sie die Lasche an der hinteren Luftführung vorsichtig nach außen zur Vorderseite des Servers.

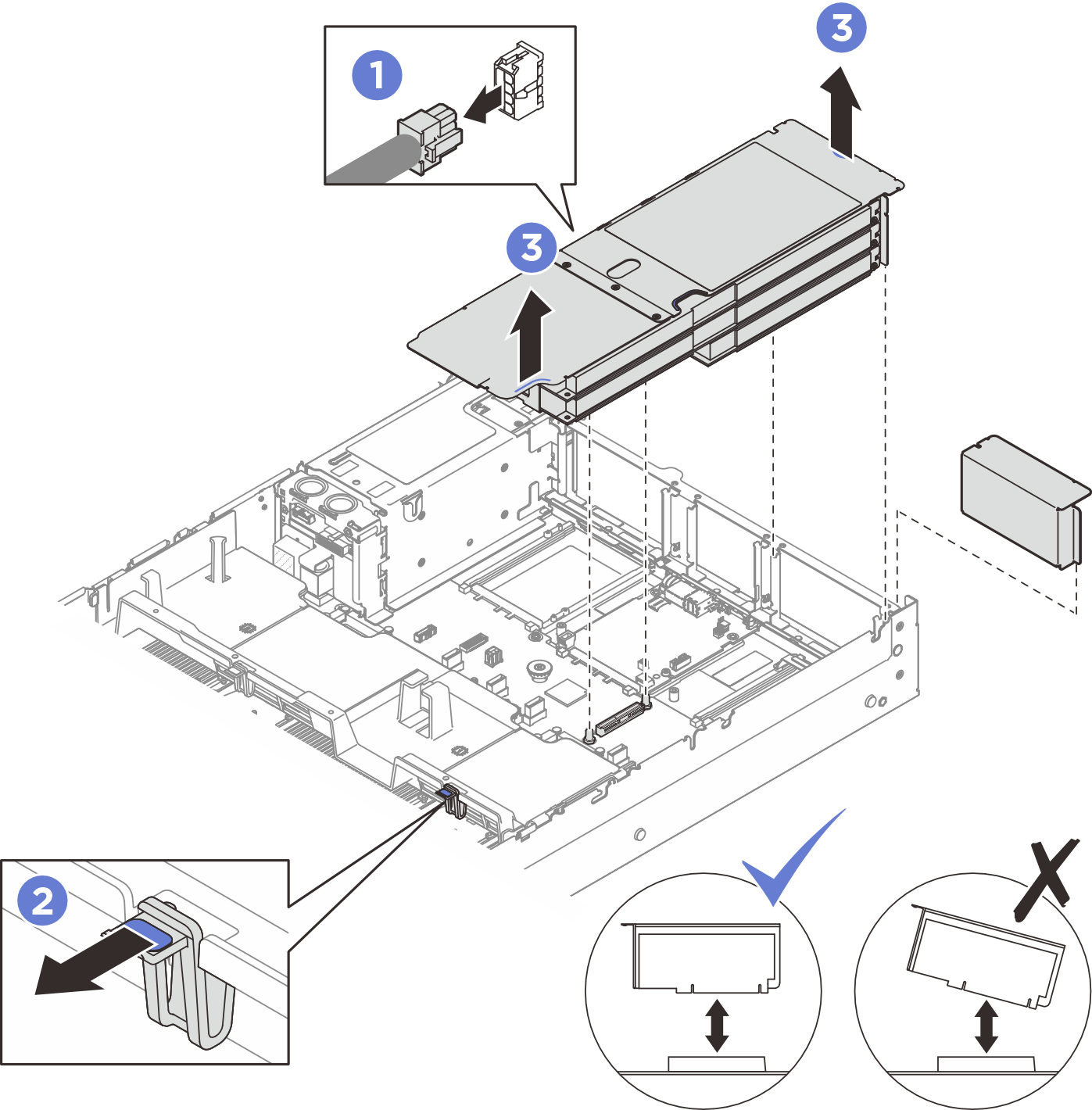

Ziehen Sie den PCIe-Adapterkarte aus dem Gehäuse heraus.Abbildung 6. Entfernen eines FHFL PCIe-Adapterkartes
- Notieren Sie sich die Kabelanschlüsse und ziehen Sie dann alle internen Kabel von den PCIe-Adaptern ab.
Nach dieser Aufgabe
- Wenn keine PCIe-Adapterkarte im Gehäuse installiert wird, installieren Sie stattdessen eine Abdeckblende für die Adapterkarte.
- Informationen zum Austauschen eines PCIe-Adapters finden Sie unter PCIe-Adapter entfernen.
- Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
Demo-Video
