PCIe-Adapter installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um einen PCIe-Adapter zu installieren.

Zu dieser Aufgabe

Achtung
  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
  • Berühren Sie mit der antistatischen Schutzhülle, in der sich die Komponente befindet, eine unlackierte Metalloberfläche am Server. Entnehmen Sie die Komponente anschließend aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.

Vorgehensweise

  1. Wenn eine Adapterabdeckblende installiert ist, entfernen Sie die Schraube, mit der sie befestigt ist, und entfernen Sie die Abdeckblende.
  2. Installieren Sie den PCIe-Adapter.
    1. Richten Sie den PCIe-Adapter am Steckplatz auf der PCIe-Adapterkarte aus und setzen Sie ihn hinein.
    2. Ziehen Sie die Schraube fest, um den PCIe-Adapter an der PCIe-Adapterkarte zu befestigen.

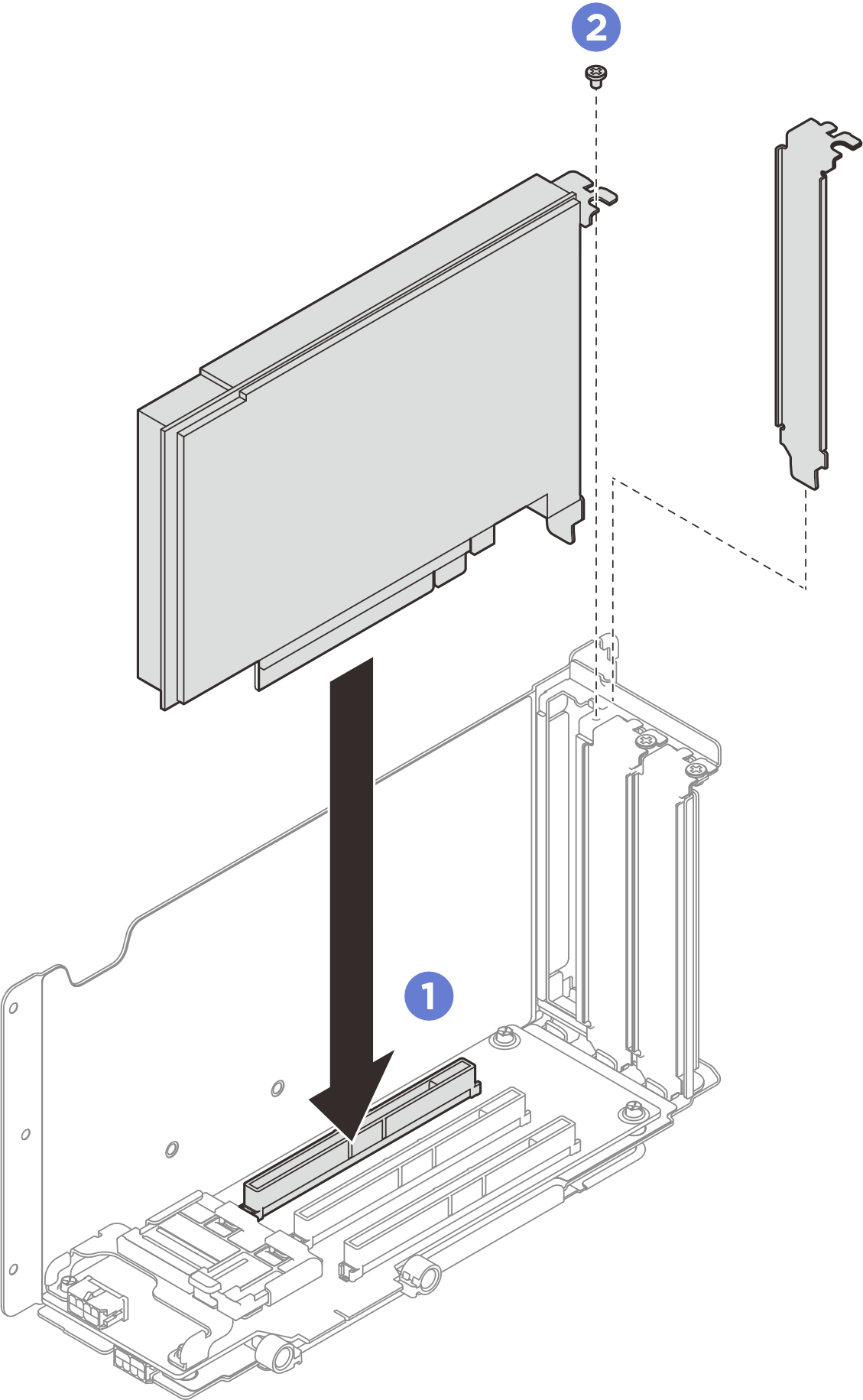

      Abbildung 1. Installation des PCIe-Adapters
      Anmerkung
      Das Aussehen des PCIe-Adapterkartes weicht möglicherweise von den Abbildungen in diesem Abschnitt ab.

      PCIe adapter installation

Nach dieser Aufgabe

  1. Installieren Sie die PCIe-Adapterkarte erneut. Siehe PCIe-Adapterkarte installieren.
  2. Bringen Sie die hintere obere Abdeckung wieder an. Siehe Hintere obere Abdeckung installieren.
  3. Bringen Sie die vordere obere Abdeckung wieder an. Siehe Vordere obere Abdeckung installieren.
  4. Schließen Sie den Austausch der Komponenten ab. Informationen dazu finden Sie im Abschnitt Austausch von Komponenten abschließen.

Demo-Video

Sehen Sie sich das Verfahren auf YouTube an.
